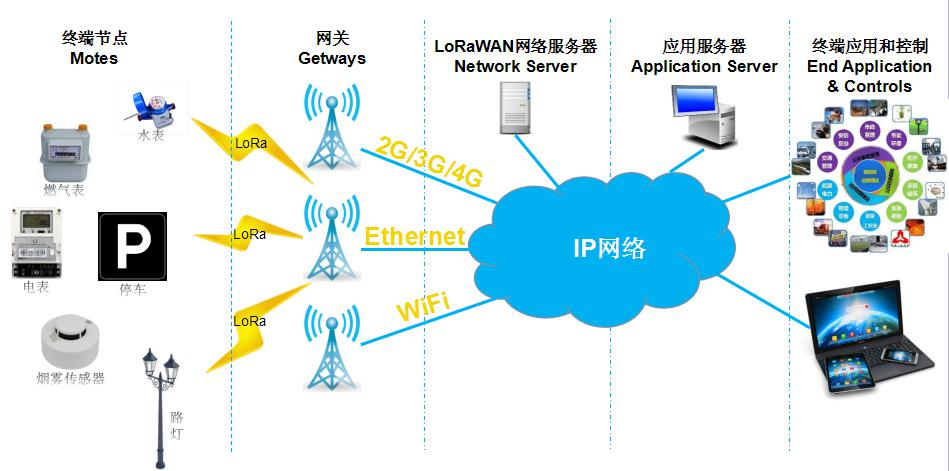

一個 LoRaWAN 網絡架構中包含了終端、網關基站、NS(網絡服務器)、應用服務器這四個部分。網關基站和終端之間采用星型網絡拓撲，由于LoRa技術的長距離特性，它們之間得以使用單跳傳輸。在終端部分有列出了幾個典型應用（水表、電表、燃氣表、煙霧傳感器、智能停車、路燈），終端節點可以同時發給多個網關基站，網關基站則對 NS 和終端之間的LoRaWAN協議數據做轉發處理，將 LoRaWAN 數據分別承載在了 LoRa 射頻傳輸和 Tcp/IP 上，實現 LoRa DTU終端結點到網絡服務器的報文轉發。

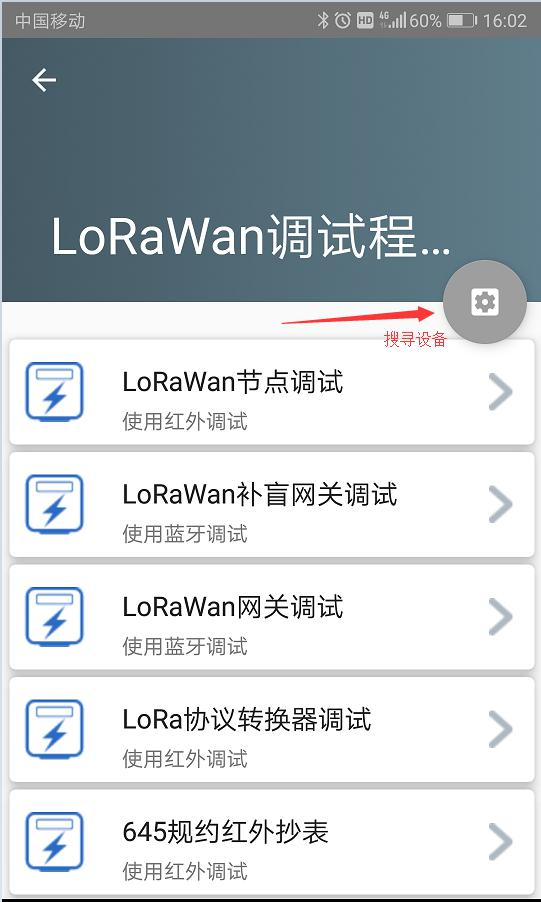

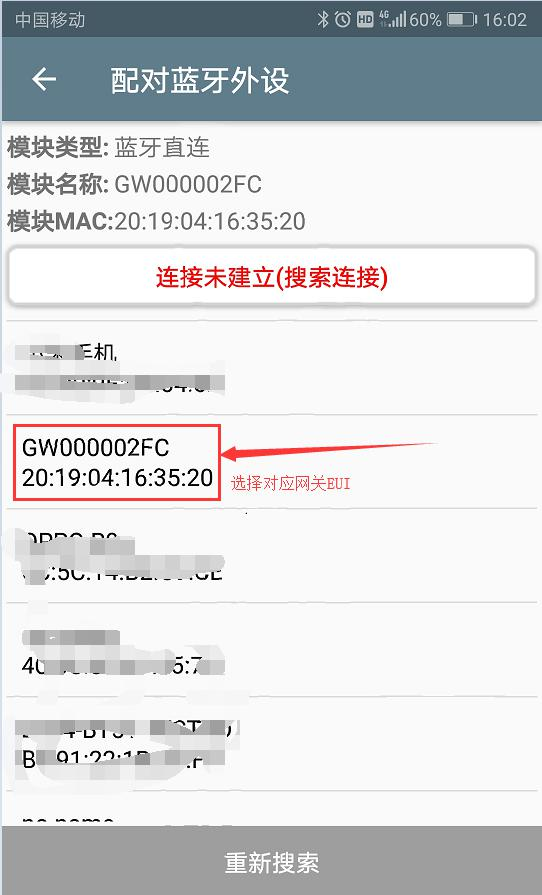

1、這里用到的是億佰特E870-L868LG12型號LoRaWAN網關模塊。手機安裝 E870-GateWay.apk LoRaWAN 調試程序,安裝完成后，打開手機藍牙，點擊灰色按搜尋網關設備(網關 EUI 可在網關背面查看)，點擊對應網關建立藍牙連接（第一次需要輸入密碼：1234）；
如下圖所示：

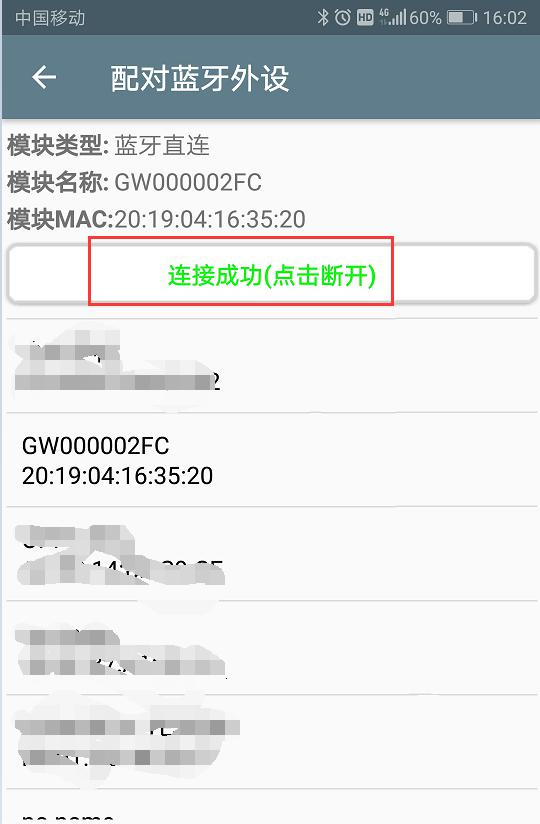

2、這時，網關已經與手機建立藍牙連接，退回上一級；網關調試—>網關參數配置—>選中所需配置的參數：
常用的參數：
4G——服務器 IP、上行端口、下行端口，傳輸協議 TCP/UDP；
以太網——LoRa網關 IP、LoRa網關子網掩碼、以太網網關 IP、服務器 IP、上行端口、下行端口，傳輸協議 TCP/UDP；

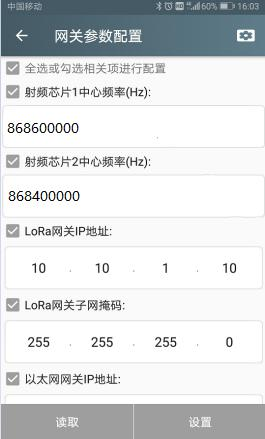

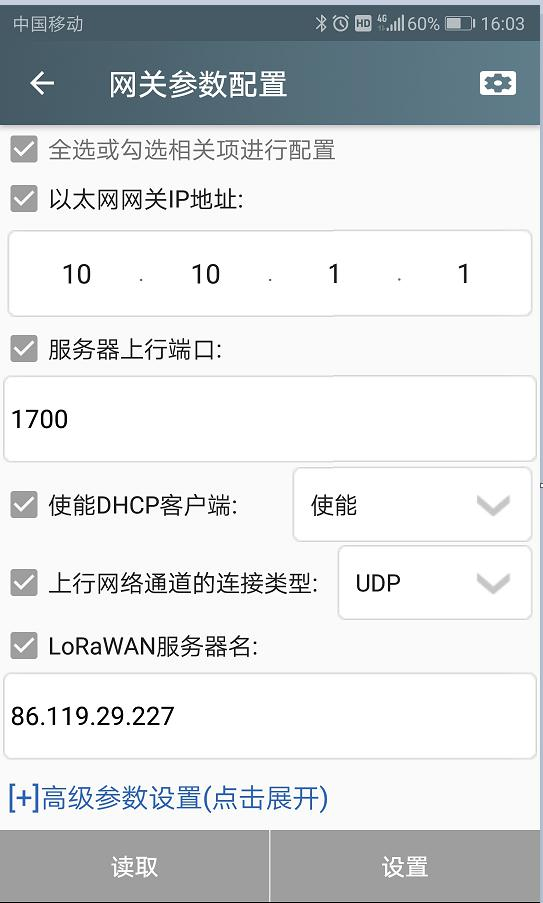

如，這里設置參數為：

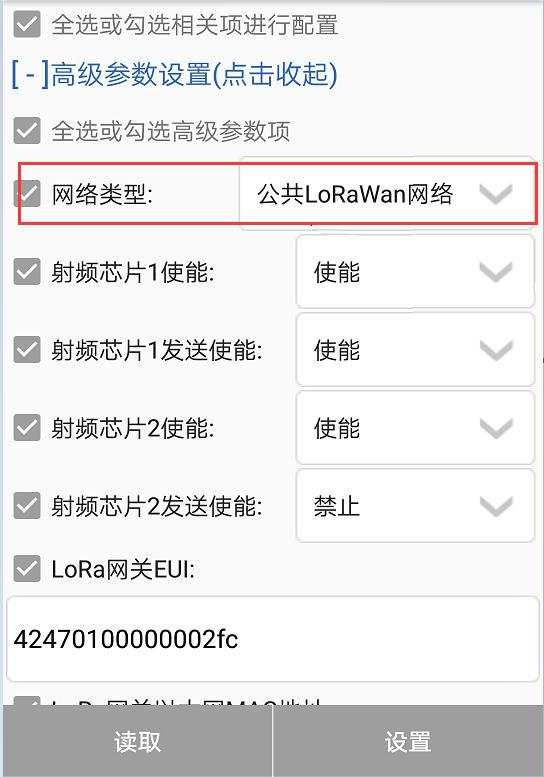

注意，作為標準 N LORAWAN 網關需要注意高級參數里的兩個參數：

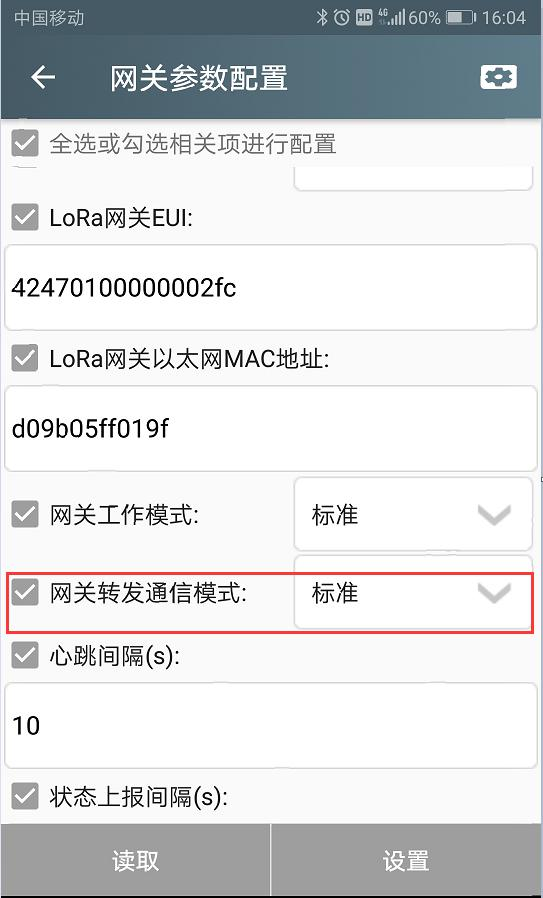

網絡類型選擇：公共LoRaWan網絡；網關工作模式：標準；
3、網關參數配置好后選中之前已配置的參數點擊“讀取”，查看設置的參數是否成功；
確認設置成功后（返回）—>網關復位—硬件復位—>點擊設置（重啟網關）；

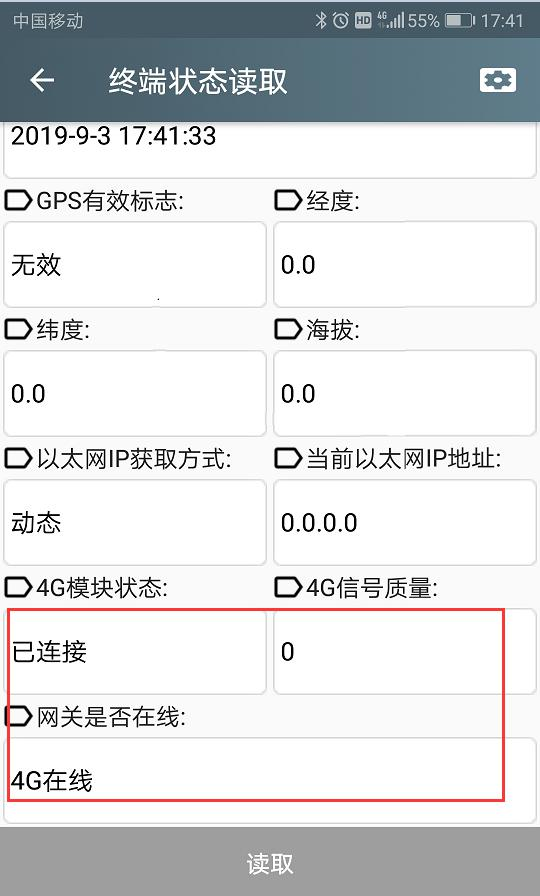

4、確認重啟成功后（返回）—>終端狀態讀?。ㄐ柚剡B藍牙）—>點擊讀?。ú榭淳W(wǎng)關是否已上線）
根據數據通信方式的不同，需要用戶自備網線（推薦超五類），SIM卡為一代大卡，用戶自備，必須為4G卡，確保流量充足。
如果采用4G方式通信的，將SIM卡安裝到SIM卡端口內部卡槽上。
如果采用以太網方式通信的，需將以太網網線接入網關以太網接口上。
所有天線安裝完成才能通電進行調試和使用。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRaWAN網關模組產品及LoRaWAN技術應用資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
