如今，萬物互聯，Wi-Fi做為當下IoT運用廣泛的無線通信技術，越來越多的智能應用都離不開Wi-Fi產品，而眾多Wi-Fi產品中，億佰特E103系列的Wi-Fi模塊，憑借操作簡單，使用方便而廣受消費者喜愛，那么，我們今天就簡單的講講億佰特Wi-Fi產品的智能配網。
當我們拿到Wi-Fi產品后，使用Wi-Fi產品連接AP（Wi-Fi熱點）時，一般都可以支持兩種或多種配網模式，而這些配網模式可分為傳統AT配網模式與智能一鍵配網：
傳統AT配網模式：即使用AT指令，通過串口手動設置所連接AP的相關參數，如SSID，連接密碼，以及加密方式等。
智能一鍵配網：通過手機相關APP，連接Wi-Fi模塊將要連接的AP，通過APP直觀的操作，即可使Wi-Fi模塊快速上網。
智能一鍵配網相對于傳統AT配網模式來說，通過直觀的APP界面操作，能夠簡單，迅捷的設置Wi-Fi模塊的設置參數，在連接AP的速度上，智能配網連接AP的速度更加的快速。
下面，將簡單的講解一下億佰特Wi-Fi模塊在智能一鍵配網中的原理與應用，如下表，當前E103系列Wi-Fi模塊的智能配網方案如下。
103系列產品 | 芯片方案 | 廠商 | 智能配網名稱 | 發包方式 |
W103-W01 | esp8266 | 樂鑫 | SmartConfig/AirKiss | 組播，通過長度編碼/ 全網廣播，通過長度編碼 |
W103-W02 | CC3200 | TI | SmartConfig/AirKiss | 往某一個固定IP發送UDP包/ 全網廣播，通過長度編碼 |
W103-W05 | W600 | 聯盛德 | AirKiss | 全網廣播，通過長度編碼 |
W103-W06 | CC3235 | TI | SmartConfig | 往某一個固定IP發送UDP包 |
智能一鍵配網這個功能，最早是TI提出，并應用在CC3200上，從原理上來講，只要芯片驅動支持開啟混雜模式（WiFi Promiscuous），就可以支持一鍵配網功能，基于這個原理基礎上，各個廠商相繼推出了自己的智能配網方式，只是各個廠家的叫法或者實現的編碼方式有所不同。

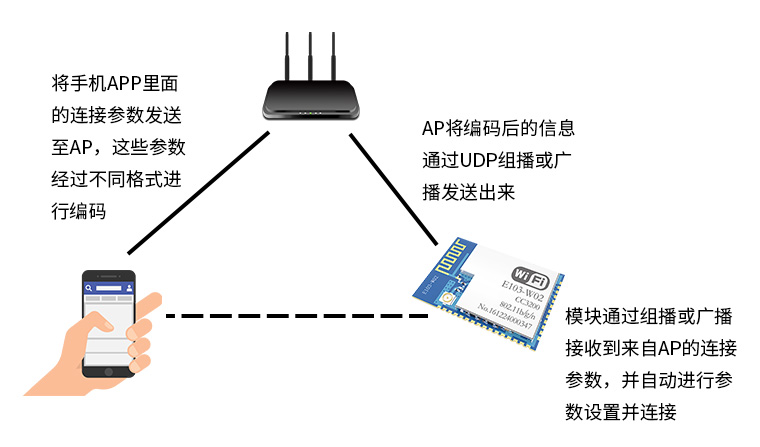

那么，智能配網是如何實現Wi-Fi模塊在參數未設置的情況下，成功接入AP的呢？如下圖所示，假設我們?cè)谑謾C(jī)里面已經安裝好相應的智能配網APP，這時
Wi-Fi模塊以Station混雜模式運行
手機智能配置APP通過某種協議包發送所連接AP（路由器）的SSID和密碼；
Wi-Fi模塊通過抓包獲取到SSID和密碼，然后連接AP（路由器）；
下面，將針對億佰特產品，我們基于當前不同的芯片方案，簡單介紹一下E103系列不同Wi-Fi模塊所對應的智能配網方式。
E103-W02 & E103-W06

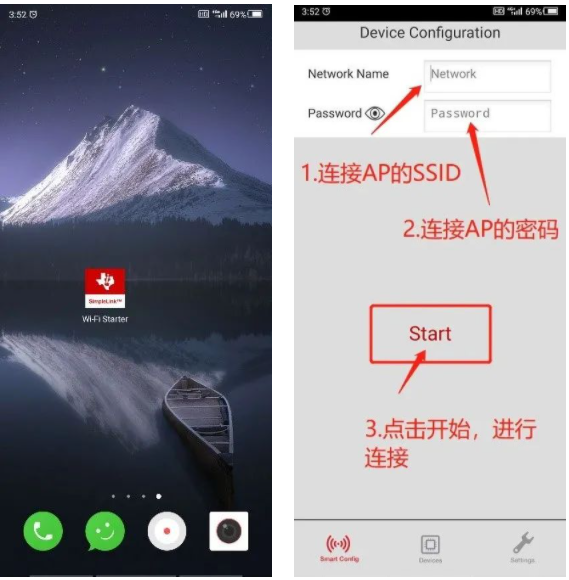

E103-W02、E103-W06是基于TI芯片方案所研發的Wi-Fi產品，它們當下都支持TI的SmartConfig方式，E103-W02另外還支持AirKiss方式，TI 的SmartConfig發包方式為：往某一個固定IP發送UDP包，可以通過其配套的app軟件 Wi-Fi Starter來進行配置,圖標與界面如下圖所示：

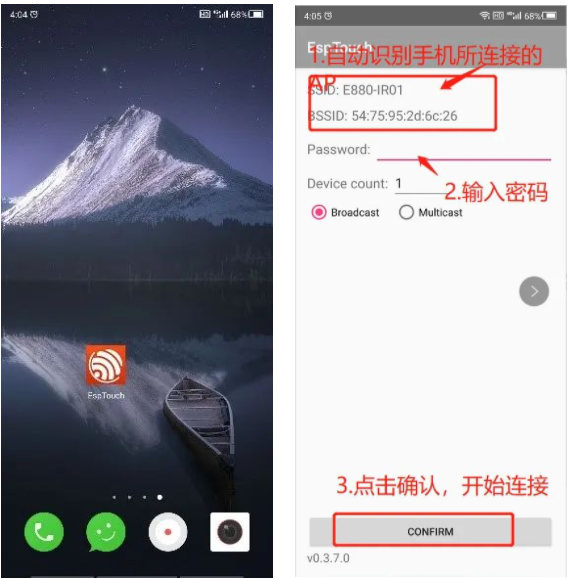

E103-W01是基于樂鑫芯片方案所研發的Wi-Fi產品，支持樂鑫推出的智能配網方式：SmartConfig，樂鑫的SmartConfig發包方式為，組播，通過長度編碼?？梢酝ㄟ^(guò)其配套APP軟件EspTouch進行相關配置，如下圖所示。

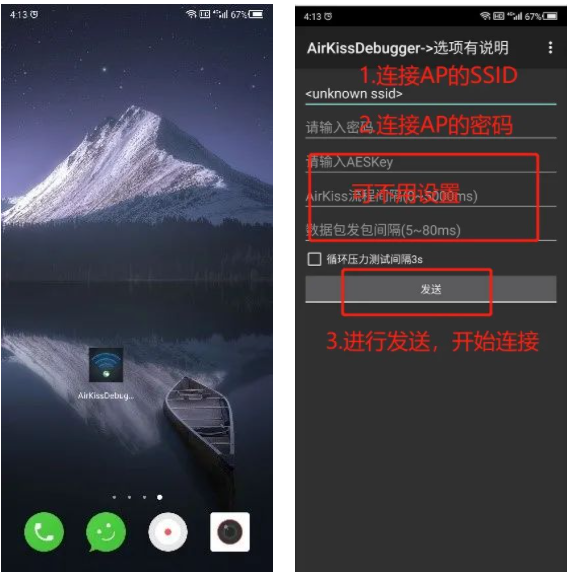

E103-W05是基于聯盛德芯片方案所研發的Wi-Fi模塊，支持微信推出的AirKiss配網方式，AirKiss方式的發包方式為全網廣播，通過長度進行編碼，用戶可通過微信官方推出的APP：AirKissDebug進行相關調試，如下圖所示。
這里，對于不同的發包方式與數據UDP廣播/組播的鏈路原理，我們就不做深入討論。簡單來講，針對APP的編碼方式，不同的Wi-Fi模塊對相對應的APP有相匹配的解碼方式。
這也就說明，配置信息雖然已廣播/組播的方式發送出來，但真正能識別出來的，就只有你的目標Wi-Fi模塊，這就好比一個房間里有2個中國人與2個俄羅斯人在彼此交流，俄羅斯人雖然聽得到中國人談話，但聽不懂話的意思，反之亦然。
