PKE無鑰匙進入系統技術屬于汽車電子系統技術領域，本文主要闡述該項技術在門禁系統中的應用。
普通的遙控鑰匙進入系統，英文名稱是Remote keylessentry，簡稱RKE，這需要人主動去操作鑰匙從而進行開鎖。而無鑰匙進入系統具有無鑰匙進入并且啟動的功能，英文名稱是 Passive Keyless Entry，簡稱PKE。該鑰匙的被動性（Passive）在英文名稱里很好地體現出來了，即不需要主動操作鑰匙開鎖。在操作方面，無鑰匙進入系統顯然比普通的遙控系統更加先進。

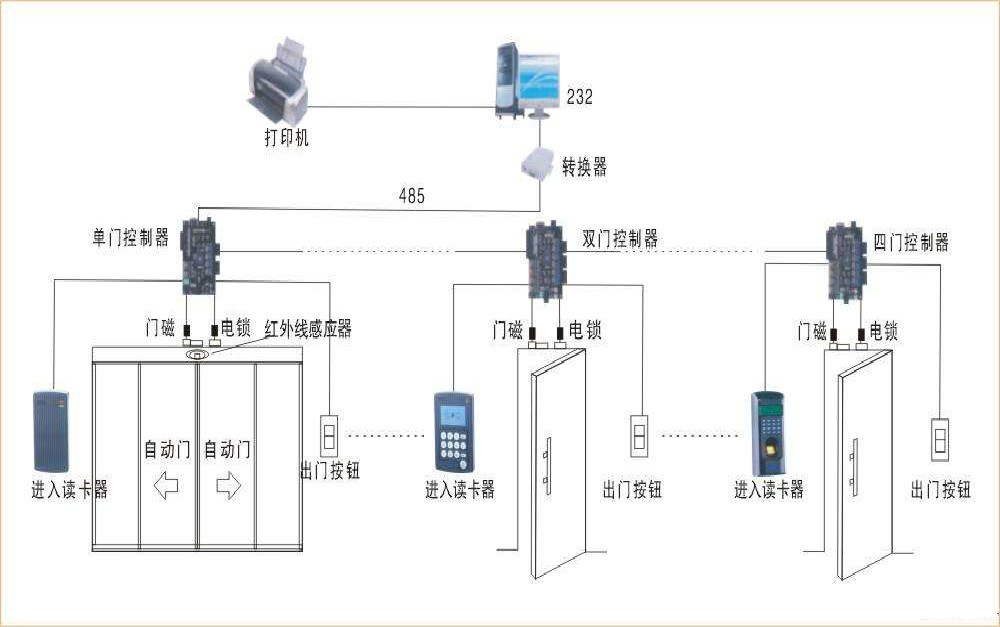

門禁系統屬于智能建筑領域，英文名稱是Access ControlSystem，簡稱ACS。例如，酒店門禁，小區門禁，停車場門禁等都屬于門禁系統。
目前市面上存在的大多數門禁系統主要居于磁卡識別的技術，可以稱之為磁卡門禁系統。該系統是以手動刷卡為前提的，出入都需要人為刷卡，這種操作方式容易使卡片及設備磨損，影響使用壽命。磁卡容易復制，不利于雙向的控制，安全系數比較低；磁卡信息容易因外界磁場丟失，使磁卡無效。
針對現有技術中存在的問題，將PKE無鑰匙進入系統技術應用到門禁系統上，產生一種新型的門禁控制裝置。該裝置采用無線雙向通信的方式，安全系數高，不存在磨損，設備使用壽命較高。

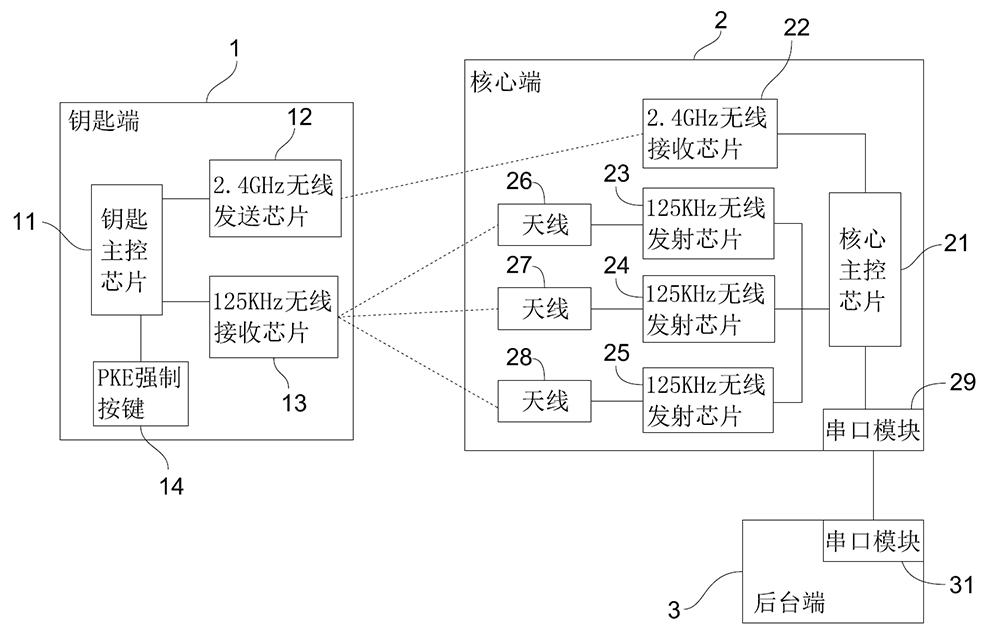

新型的門禁控制裝置，包括鑰匙端、主機端（核心端）和后臺端。

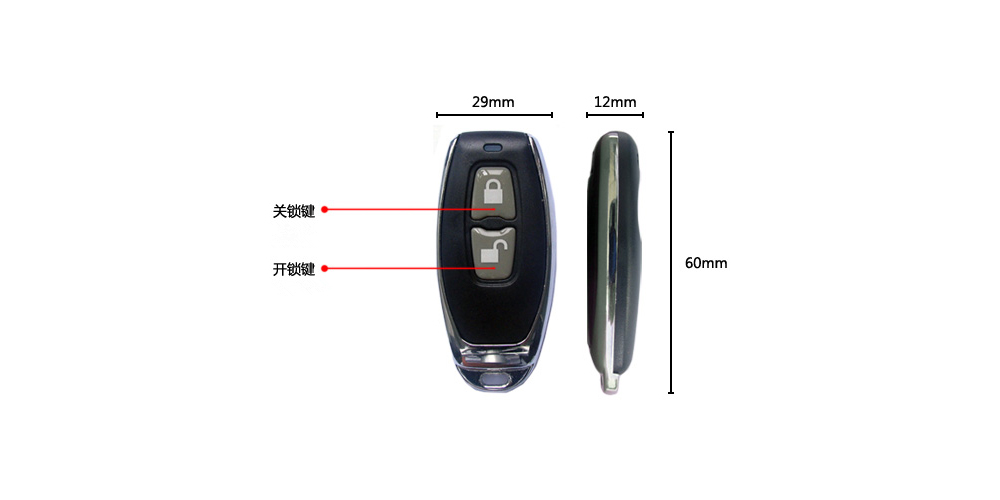

鑰匙端 主要包含主控芯片、2.4GHz無線發送芯片、125KHz無線接收芯片以及PKE強制按鍵。2.4GHz無線發送芯片、125KHz無線接收芯片以及PKE強制按鍵均與主控芯片連接。

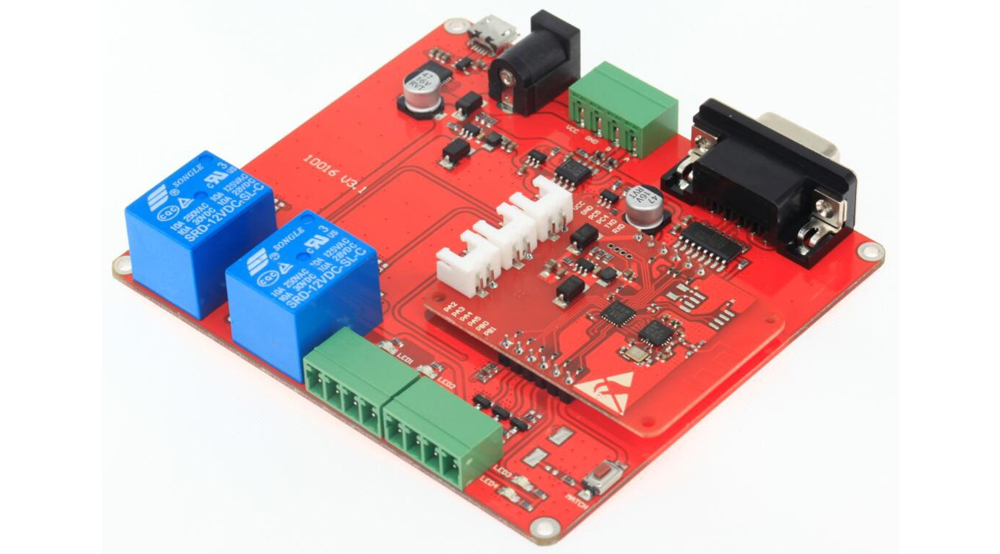

主機端（核心端）主要包含主控芯片、2.4GHz無線接收芯片、3個125KHz無線發射芯片、3組125KHz發射天線以及串口模塊。2.4GHz無線接收芯片、3個125KHz無線發射芯片以及串口模塊均與主控芯片連接。3組125KHz發射天線分別與3個125KHz無線發射芯片相連接。
后臺端包含了串口模塊及其他。
主機端（核心端）的3個125KHz無線發射芯片與鑰匙端的125KHz無線接收芯片采用無線連接；鑰匙端的2.4GHz無線發送芯片與主機端（核心端）的2.4GHz無線接收芯片采用無線連接；主機端（核心端）和后臺端通過串口模塊連接。
鑰匙端主控芯片實現數據加密、解密、存儲數據、控制收發的功能。125KHz無線接收芯片用于檢測主機端（核心端）周期發送的125KHz觸發信號，實現靠近感應功能。2.4GHz無線發送芯片用于成功感應后快速向主機端（核心端）發送自身ID和控制命令等數據。
鑰匙端上電后主控芯片長期處于深度休眠狀態，功耗極低，休眠電流為uA級。當鑰匙端進入主機端（核心端）任意一125KHz發射天線的2m感應范圍內，鑰匙端125KHz無線接收芯片收到正確的125KHz觸發信號，喚醒主控芯片，主控芯片控制2.4GHz無線發送芯片向主機端（核心端）發送自身ID和控制命令等數據。鑰匙端也可以通過PKE強制按鍵喚醒主控芯片，實現上述功能。
主機端（核心端）包含了兩種狀態，分別是連接狀態和非連接狀態。當有任意數量的鑰匙處于感應范圍內，主機端（核心端）處于連接狀態（默認收到正確數據）；當全部的鑰匙均離開感應范圍，主機端（核心端）處于非連接狀態。

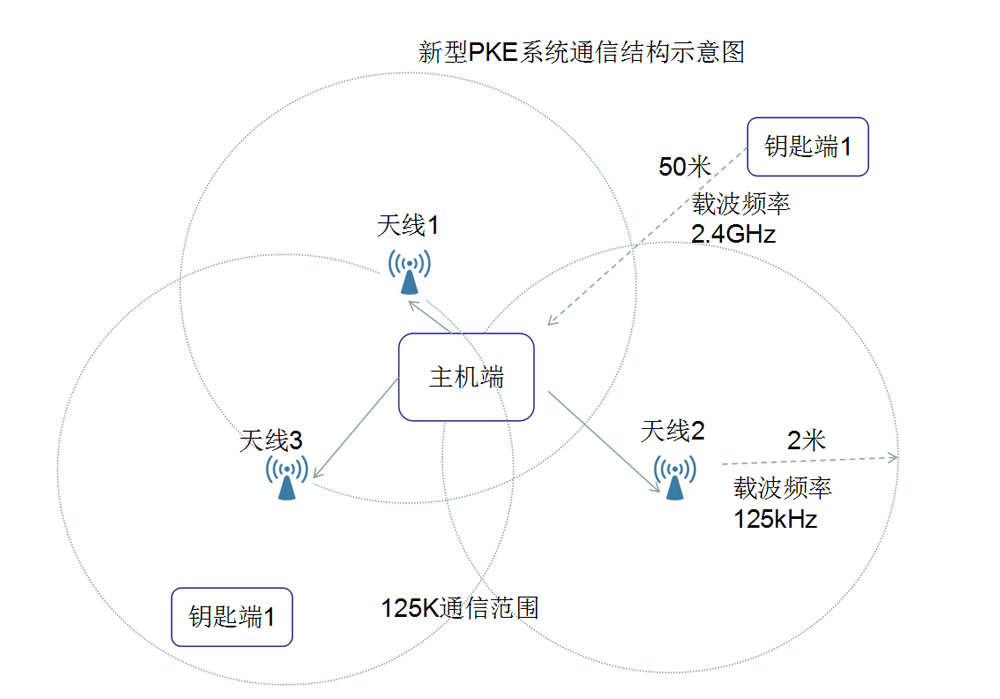

主機端（核心端）主控芯片實現數據加密、解密、存儲數據、控制收發的功能。主控芯片周期性使能3個125KHz無線發射芯片，3個125KHz無線發射芯片分別通過各自的125KHz發射天線實現2m的感應范圍。當鑰匙進入感應范圍，主機端（核心端）2.4GHz無線接收芯片接收到正確的數據，則進入連接狀態。主機端（核心端）通過串口模塊向后臺端傳輸信息，這個信息包含進入指令以及鑰匙ID。當鑰匙離開感應范圍一定時間（秒級時間）后，主機端（核心端）進入非連接狀態。主機端（核心端）同時也通過串口模塊向后臺端傳輸信息，這個信息包含離開指令以及鑰匙ID。整個過程無需對鑰匙進行任何操作，鑰匙一直處于被動狀態。
后臺端通過串口模塊收到主機端（核心端）的信息后控制各種外部設備，例如開門、關門等。
由于采用了無鑰匙進入系統技術，該門禁系統達到了以下有益效果：該系統實現了自動控制，在操作方面更為先進（前文多次提及）；該系統采用了2.4GHz無線收發芯片進行數據傳輸，傳輸速度更快，傳輸時間更短，降低了鑰匙端功耗；該系統采用了3組125KHz發射天線，3組天線可同時使用，也可單獨1組天線使用，實現了自由擴展感應范圍的功能。
