當今的大功率遠距離的無線收發模塊的特點是接收靈敏度低，輸出功率高，傳輸距離長，控制接口簡單，集成度高和尺寸小。無線收發模塊集成了高頻鍵控收發器電路的功能，以實現緊湊，低成本和高速數據傳輸功能。
在使用這種大功率遠距離的無線收發模塊時，天線和電源的選擇尤為重要，那么到底該怎么選呢？應該注意什么呢?

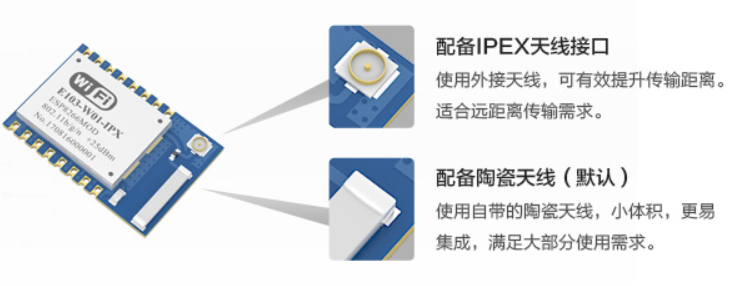

天線是無線模塊的高頻負載和高頻能量出口，其性能直接關系到遙控發射的正常功能，發射效果的好壞。零件已調至出廠額定負載50Ω。天線的阻抗為50Ω，從天線底部到模塊天線焊接點的連線長度應短。如果無法減少，則可以使用特性阻抗為50Ω的高頻同軸電纜連接。
天線應具有高增益。增益越高，傳輸距離越長。當發射器處于發射狀態時，請勿用手觸摸天線或觸摸金屬物體。否則，功率放大器的劇烈變化往往會使失諧反射變得過強，甚至損壞天線和更昂貴的功率放大器管的阻抗。
通常，無線收發模塊的峰值電流約為1A。因此，電源必須具有低內阻，并且能夠輸出大約1A的額定電流。根據測試比較的結果，最好由穩定的DC電壓提供城市電力，然后再提供容量大于300mAH的各種可充電電池組。對于不太常用的設備，9V層壓堿性電池會產生良好的效果。
除此之外，無線模塊的的數據發射時間也很重要。
上面的無線傳輸模塊是根據無線遙控器的間歇操作特性設計的。有些設備在極端條件下運行，因此不應長時間連續傳輸。否則，功率放大管會過熱并燒毀。建議每個連續傳輸時間不超過3S，傳輸/停止時間之比應小于1。這意味著斷開時間比發送時間長。在相對較短的距離上使用收發模塊可以充分降低工作電壓，并允許發射器長時間連續發射。
此外，無線收發模塊應垂直安裝在主板邊緣，并且與周圍的設備至少相距5 mm，以避免分布參數的影響。無線模塊的傳輸距離與調制信號的頻率和幅度，發射電壓和電池容量，發射天線和接收模塊的靈敏度以及發射和接收環境有關。通常，對于障礙物，在空曠區域的最大發射距離約為800米。由于無線電信號傳輸過程中的折射和反射形成了一些盲區和不穩定區域，因此縮短了距離，但無線收發模塊在不同的收發環境中具有不同的收發距離。
