說起物聯網無線通信技術，LoRa技術大家一定不會陌生，因其采用擴頻調制原理加之獨特的糾錯機制從而可實現超遠距離無線傳輸，其本質是以信道帶寬換取信噪比，從而使得無線通信距離更遠。
當然本文重點不在討論LoRa特性，而是給大家聊一下LoRa調制中，幾個關鍵的核心參數。
LoRa擴頻技術采用多個信息碼片來代表有效負載信息的每個位。擴頻信息的發送速度稱為符號速率（Rs），而碼片速率與標稱符號速率之間的比值即為擴頻因子，其表示每個信息位發送的符號數量。通俗的理解呢，就是將單個數據位用多個信息碼片來表示。

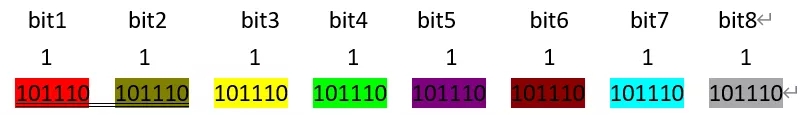

再簡化的在數字域來解釋，如果我們約定101110代表實際數據位為1，應用中需要傳輸0xFF這樣一個有效數據包，對應的二進制則表示：1111 ?1111，那么要實際傳輸?shù)男畔⒋a片為：
通過以上的方式可以降低傳輸?shù)恼`碼率，從而提升有效通信距離，但在發送信息碼元數量相同的情況下，實際傳輸?shù)挠行?shù)據量減小了，所以，在其他參數相同的情況下，SF參數設置的越大，實際傳輸?shù)臄?shù)據速率越小。
注：

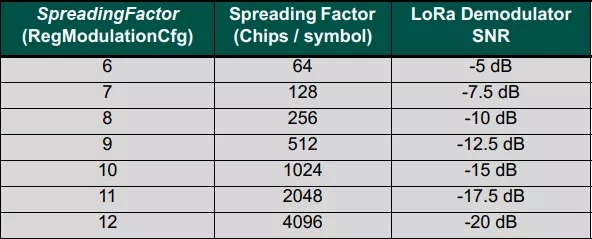

① ?上表截取自SX127x數據手冊；
② ?SF=6只能在ImplicitHeader模式下使用；
③ ? SX126x系列可支持SF=5
信道帶寬用于限定允許通過當前信道的頻率范圍，可以理解為一個頻率通帶。
一個信道允許的頻率通常為433.125MHz至433.250MHz，則對應的BW=125kHz。
依據香農定理可知，增加信道帶寬可以提高有效數據速率以縮短空中延遲時間；

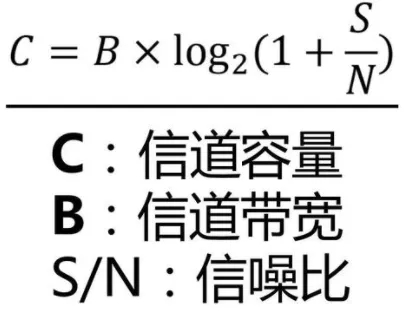

香農定理
但通過數字靈敏度計算公式可知，增加信道帶寬會降低系統靈敏度，從而縮短無線通信距離。
接收靈敏度S = 10lg?(KTB) + NF + SNR，其中B表示信道帶寬。
在LoRa調制中，信道帶寬為雙邊帶寬（全信道帶寬），而傳統FSK調制方式的BW是指單邊帶寬或者接收帶寬。
LoRa通信過程中，其內部使用了循環向前糾錯技術，即實際空中傳輸?shù)臄?shù)據包中，有一部分數據用于糾錯解碼，其中有效數據長度與實際空中傳輸數據包長度的比值被稱為編碼率。
LoRa編碼率取值范圍及對應的開銷比例：
注：以上圖片截取至SX127x數據手冊
基于上述可知，使用糾錯算法會增加鏈路開銷，降低有效數據傳輸速率，但由于糾錯編碼的存在，使得傳輸抗干擾能力強、可靠性更高。
說到這里呢，小編感覺需要再深入點，不然無法體現自己的水平
LoRa信號帶寬BW、符號速率Rs和數據速率DR的關系：
碼片速度Rc:
前面也說到，帶寬和信號的傳輸速率有極大的關系，這里碼片的傳輸速率和帶寬（單位Hz）的值相等，即：
Rc=BW = |BW|chips/s
符號速率Rs:
每個符號有2^SF個碼片，而碼片的傳輸速率為Rc，所以，符號傳輸速率Rs為：
Rs= Rc/2^SF = BW/2^SF
數據傳輸速率DR(或者說bit Rate)：
DR= Rb(bits/sec) = SF * Rs * CR = SF * (BW/2^SF) * CR
在較多人的認知中，LoRa核心參數似乎只有SF、BW、CR三個，Low Data Rate Optimization參數值設定很容易被忽略，但在設計過程中，該參數仍然至關重要，特別是在低速率、大數據包傳輸應用過程中，由于發射機長時間持續發射可能導致系統頻率偏移進而降低通信成功率，使能Low Data Rate Optimization選項后可以提高LoRa模塊在低速率條件下通信魯棒性。
LoRa模塊具體設置條件是，當單個符號傳輸時間超過16毫秒時，則必須使能LowDataRateOptimize位，且發射機和接收機都必須具有相同的LowDataRateOptimize設置。
以BW=500K，SF=9為例：
此時RS =500kHz / 512，TS = 1 / RS = 512/500kHz= 1 ms
這種情況下，可以不用開啟Low Data Rate Optimization。
以BW=25K，SF=10為例：
此時RS =25kHz / 1024，TS = 1 / RS =1024/25kHz= 40.96 ms
這種情況下，必須開啟Low Data Rate Optimization。
關于LoRa相關參數設定，大家都明白了嗎？
