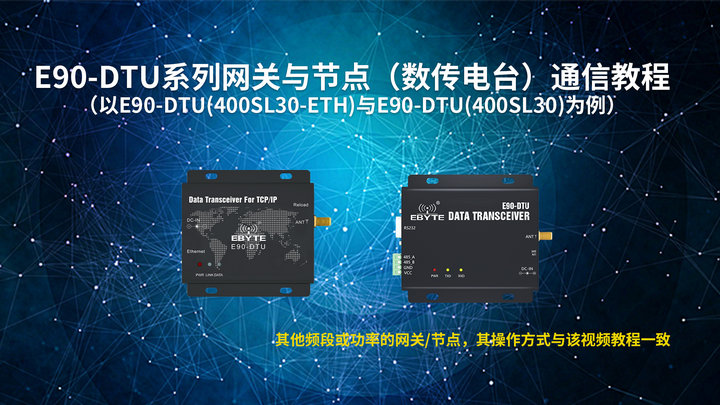

以E90-DTU(400SL22-ETH)與E90-DTU(400SL22)為例實現網關與節點進行數據交換，其它頻段或功率的網關/節點，其操作方式與該視頻教程一致。
第一步【安裝網關】
為網關安裝天線電源模塊。
第二步【調試網關】（根據連接方式不同，配置方式不同）
第一種電腦直連網關配置方式
使用網線將網關與電腦連接，右鍵“網絡”選擇“屬性”，點擊“更改適配器設置”，右鍵“以太網”選擇“屬性”（Win7為“本地連接”），擊“Internet協議版本4（TCP/IPv4）”，更改電腦IP地址與網關處于同一網段例如：192.168.4.102（網關默認地址192.168.4.101屬于4網段），點擊“確定”保存修改。打開瀏覽器搜索：192.168.4.101進入網關“Web配置界面”（默認用戶名/密碼均為admin）。記錄“當前IP地址：192.168.4.101”，點擊“LoRa設置”
可對“模塊地址”、“網絡地址”、“模塊信道”以及“空中速率”等參數進行修改（同組設備Lora參數保持一致），Socket 參數設置（以Socket A參數設置為例），“工作方式”選擇“TCP Server”（還可選擇TCP Client、UDP Server/Client，Socket B沒有 TCP Server），Sever模式下支持6路同時連接，記錄“本地端口”，“短鏈接斷開時間”“心跳包”“注冊包”和“?；钸B接”保持默認設置。點擊“保存設置”，點擊“重新啟動模塊”。
第二種電腦連接交換配置方式（網關與電腦處于同一交換機）
使用網線將網關與交換機連接（與電腦處于同一交換機），同理更改電腦IP地址與網關處于同一網段（參考直連修改），通過瀏覽器進入網關“web配置界面”（后續進入配置界面使用更改后地址）。點擊“本機IP設置”，“本機IP”和“網關地址”設置為“規劃好的地址：192.168.0.101/24”。（不同局域網地址和網關不同此局域網使用0網段地址）
如需使用“外網客戶端”連接“網關”須給網關映射公網端口，點擊保存設置（配置未完成暫時不進行重啟），點擊“LoRa設置”，LoRa參數設置和Socket 參數設置參考直連，點擊“保存設置”，點擊“重新啟動模塊”。將“電腦IP地址”更改為“規劃地址：192.168.0.102/24”（與網關更改后地址處于同一網段）。
(使用直連配置做演示，與交換機連接配置同理)
打開TCP&UDP測試工具，點擊“創建連接”，類型選擇“TCP”，“目標IP”和“端口”設置為：記錄的網關“IP地址”（默認地址或更改后地址）和“本地端口”。點擊“創建”，點擊“連接”。
為數傳電臺安裝天線設備、電源模塊，并使用串口轉接線(USB轉485)RS485端與數傳電臺連接（A接A B接B），USB端與電腦連接。將數傳電臺撥碼開關撥至“配置模式”(M0 ON M1 OFF)，打開“E90數傳電臺配置軟件”，我們應該選擇對應串口（每臺電腦串口可能不一樣），點擊“打開串口”，點擊“讀取參數”。“波特率”“奇偶校驗”與設備保持一致，空中速率”、“模塊地址”、“頻率信道”、“網絡ID”等與記錄的網關LoRa參數一致（同組設備參數一致），其他參數保持不變。點擊“寫入?yún)?shù)”，點擊“關閉串口”，將“撥碼開關”撥至“一般模式”(M0 ON M1 ON)。同理配置第二臺數傳電臺。
打開XCOM串口調試助手，選擇對應串口（每臺電腦串口可能不一樣），“波特率”“奇偶校驗”與數傳電臺參數一致，點擊“打開串口”，同理模擬第二臺串口設備。
模擬的“客戶端”發送數據，模擬的“串口設備”收到數據；
模擬的“串口設備”發送數據，模擬的“客戶端”收到數據；
網關、節點之間的無線底層數據交換采用了“加密”方式，確保了數據的安全性。
但對于外部接口來說是“透明傳輸”（所收即所發），
所以網關（E90-DTU(400SL22-ETH)）可通過ModBus協議，對多個節點（E90-DTU(400SL22)）進行輪詢采集數據。
本次教程到此結束。
