Touch link協議是ZigBee3.0協議標準中ZLL（ZigBee light link）協議定義的一種組網方式，屬于分布式網絡的一種，網絡中可以不需要協調器，只需要路由器和終端節點，和傳統的ZigBee網絡相比進一步簡化了網絡流程，建立網絡和加入網絡更加簡單可靠。
touch link協議字面意思即接觸式連接，ZigBee協議無線模塊里面的touch link其實是近距離組網的一種，一個設備被定義為發起者，另一個設備被定義為目標者，發起者的主要職責是掃描目標設備，通常情況下終端設備會被定義成發起者。目標者的職責是等待附近的發起者的掃描請求，若得知發起者沒有網絡存在，則目標者需要建立一個新的網絡，若發起者有網絡存在，則目標者加入到發起者的網絡，通常情況下路由器會被定義成目標者。在典型的燈控照明領域，遙控器就是終端發起者，燈就是路由器目標者。
Touch link標準協議定義了發起者和目標者兩種設備類型，具體協議流程如下：
（1）發起者發送一幀掃描請求數據幀，對周圍的目標者進行掃描。
（2）目標者收到掃描請求后，回復確認幀給發起者，表示你已經掃描到我。
（3）發起者對掃描到的目標者發送設備信息請求幀，請求目標者發送它的設備信息。
（4）目標者受到請求后，把它的設備信息回復給發起者。
（5）發起者向目標者發送標識請求數據幀，讓目標者標識自己以幫助實現連接。
（6）發起者向目標者發送清除目標者之前網絡信息的請求幀。
（7）目標者收到請求幀后清除自己以前的網絡信息。
（8）若發起者是無網絡狀態下首次Touch link，則向目標者發送新建網絡的請求幀，請求幀中包含了需要新建的網絡參數。
若發起者已經有Touch link網絡，則向目標者發送加入到它的網絡請求幀，請求幀中包含了需要加入的網絡參數。
（9）目標者收請求后，將給發起者一個回復幀，同時新建一個或加入一個Touch link網絡，至此完成了一個touch link過程。

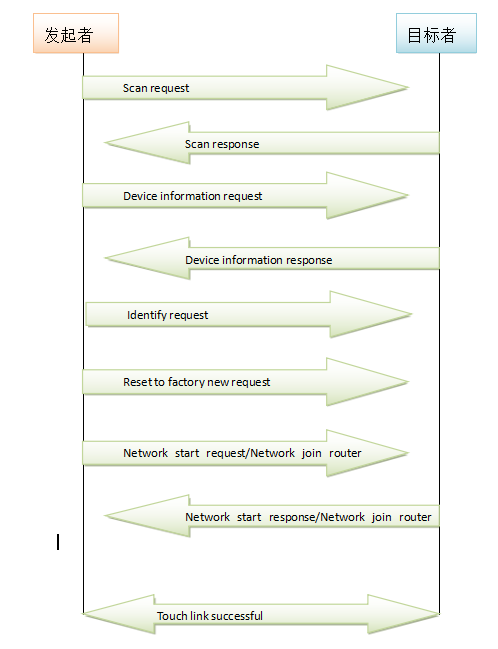

Touch link協議流程圖
(1) 發起者（終端設備）在發起一個touch link網絡前，若之前有加入過其他網絡，必須先清除掉之前網絡的信息，讓網絡狀態處于無網絡狀態。
(2) 發起者（終端設備）發起touch link掃描請求，來發現周圍存在的目標者（路由器），掃描過程中被掃描者盡量靠近發起者，其他設備盡量遠離掃描區域(掃描信號的閾值為-40dBm,即大于-40dBm信號強度的設備將被掃描到),若掃描到兩個以上的目標者設備會影響touch link的成功率。
(3) 發起者掃描到目標設備后，若自己是首次發起touch link，則向目標者發起新建網絡的請求；若自己之前touch link成功過，則向目標者發起加入到它的touch link網絡的請求。
(4) 目標者響應發起者的請求，新建網絡或加入到touch link網絡。
經過以上步驟一個新的ZLL touch link網絡已經完成，網絡中只可能存在一個發起者，其他節點都是目標者。發起者在touch link 之前首先要清除掉之前的加入過的網絡，touch link的過程中一次只靠近一個設備其他設備盡量遠離。touch link網絡可以不需要協調器只需要終端和路由器，這樣網絡更加簡單方便，在物聯網智能燈控領域中得到廣泛的應用。
