1.Ubiqua的安裝說明
第一步 ：解壓Ubiqua的安裝包；
第二步：選中官方安裝文件“UbiquaToolbox_1.4.2244.msi”進行安裝，安裝過程中選擇安裝盤直接“下一步”直到安裝成功。
第三步：將“Ubiqua.exe”文件復制到安裝目錄的原文件中，安裝完成。
2. Ubiqua的抓包使用說明
第一步： 把E18-2G4U04B產品USB接口zigbee協議抓包工具插上電腦的USB接口。
第二步：打開Ubiqua軟件，在設備管理欄可以看到軟件已經自動的識別出zigbee模塊協議抓包工具的設備信息（TI公司CC2531射頻芯片）。

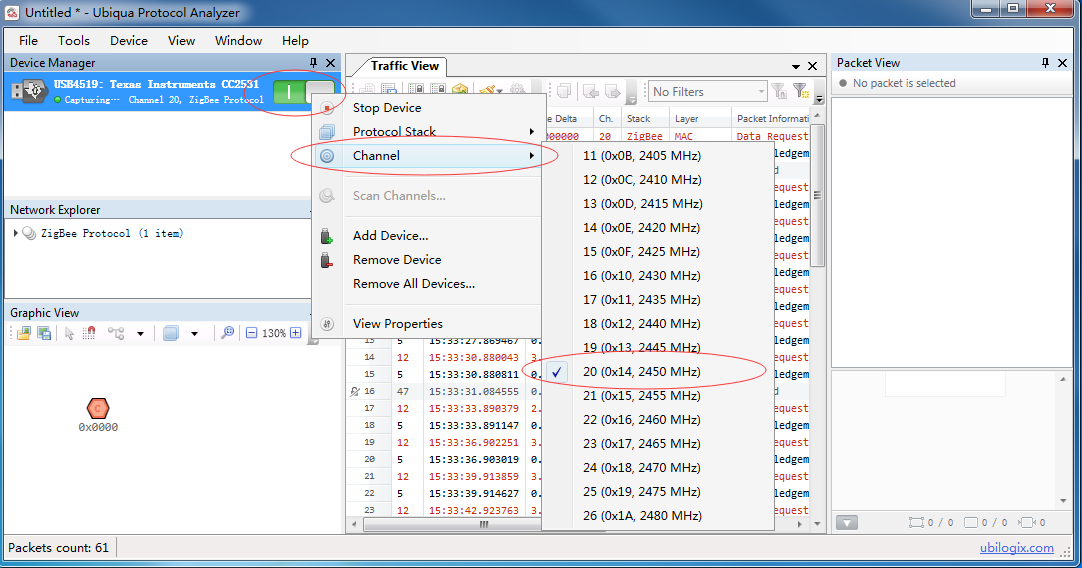

第三步：打開設備上的按鈕開關，鼠標右鍵選擇信道，比如選擇20信道，就可以抓在20信道上的無線數據包。
第四步：現在由于不知道網絡密鑰，抓的數據包都是加密的，沒有解鎖。
第五步：需要添加密鑰，ZigBee3.0協議有多層密鑰管理，這里只需要添加信任中心連接密鑰（Trust Center Link Key）,此處添加ZigBee聯盟默認的密鑰。選中“Tools”，再選擇“Security”,再選擇“Add”,密鑰類型選擇“Application or Trust Center Link Key”,輸入ZigBee聯盟默認的密鑰，最后添加，點擊“OK”。
第六步：之前添加了信任中心連接密鑰，但是網絡密鑰還不知道，也無法解析出數據包，此時只需要重新加入網絡一次，這樣信任中心（協調器）會把網絡密鑰發布出來，Ubiqua會自動的保存信任中心發布的網絡密鑰。如下圖所示，重新入網一次后數據包都被解析了，比如發送的 12 34 56 78 90 都可以解析出來。再次打開“Security”可以看見Ubiqua自動保存了網絡密鑰。
