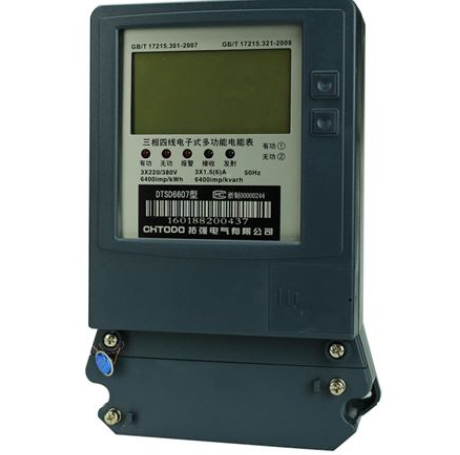

DLT645協議是中國電力行業廣泛采用的一種電能表通信協議，主要用于電表抄表和數據交換。隨著無線通信技術的發展，DLT645協議在無線通信領域的應用也日益廣泛。
DLT645協議是一種專門用于電能表通信的國內標準，它規定了電能表進行點對點或一終端對多臺電能表進行一主多從的本地通訊接口進行數據交換的技術要求。該協議采用請求應答式交互模型，即采集器向電表發送請求，電表根據請求進行應答。這種交互模型適用于半雙工通訊模式，能夠有效地進行數據的采集和傳輸。
DLT645協議主要有兩個版本：DLT645-97和DLT645-2007。這兩個版本在功能上有所擴展，提高了通信的可靠性和效率，同時增強了對數據安全性的保護。DLT645-2007版本是目前應用最為廣泛的版本。
DLT645協議主要有兩個版本：DLT645-97和DLT645-2007，該645協議邊緣計算網關主要用于電表抄表，（例如億佰特研發的E870-DL1A工業級邊緣計算采集網關4G專用電表設備）采用為主-從結構的半雙工通訊模式，硬件接口使用RS485串口通信，協議幀報文和使用方法與modbus rtu協議類似，我們學習時可以將兩者進行比較來加強記憶。
DLT645協議在無線通信領域的應用，主要依賴于其靈活的數據幀結構和強大的通信能力。以下是對DLT645協議無線通信原理的詳細解析：

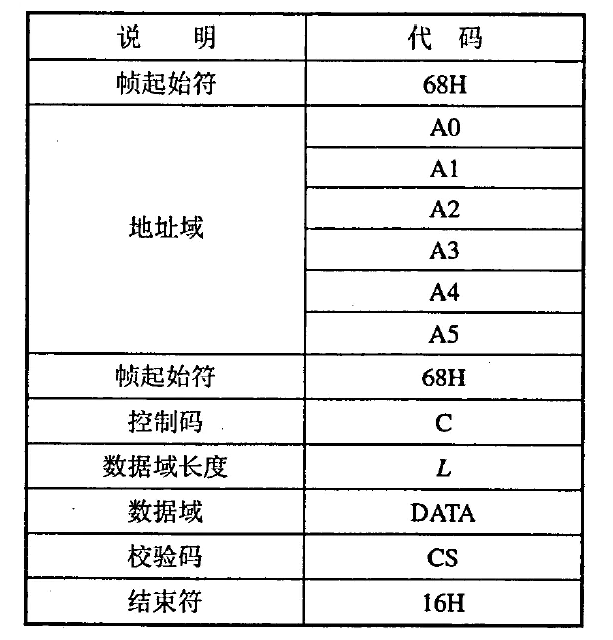

DLT645協議的數據幀由，起始符、地址域、控制符、數據域長度、數據域、檢驗碼、結束符組成，每個部分都由十六進制碼構成。
DLT645協議的數據幀每幀的開始都固定為0x68，作為數據的起始符方便接收方做數據解析。

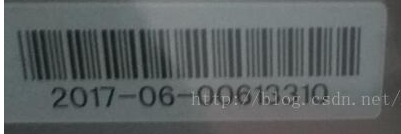

地址域是用來表示電表地址，低位在前，高位在后；在485總線上可能掛著多個645設備，要找到指定的設備，必須要根據設備的地址查找。每臺設備出廠會有自己的地址，也可以修改設備的通信地址。如下圖
該設備的地址為00013310。

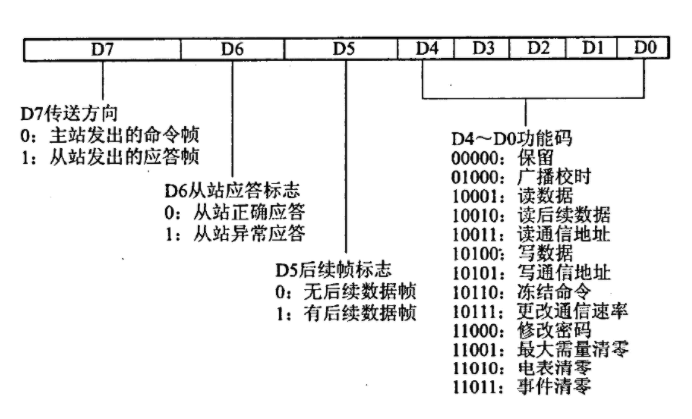

1個字節，例如讀取數據的控制碼為0x11(00010001)，讀取通訊地址的控制碼為0x13(00010011)。
1個字節，表示數據域的字節數，讀取數據時L<= 200;寫數據時L <= 50，L=0表示無數據域。
數據域?yàn)樽冮L(zhǎng)，字節數由數據長度L決定，傳輸時候。發送方需要加0x33，接收方需要減去0x33。
1個字節，采用算術和進行校驗。
DLT645的指令幀均已0x16作為結束符。
在發送幀信息之前，需要根據設備需要先發送前導碼，前導碼由0-4個FEH組成，所有數據項都是按照低字節在前，高字節在后的方式傳輸。通訊的時候現有主站發出信息幀，然后從站收到后根據信息做應答。
例如
發送：68 03 20 12 22 20 65 68 11 04 33 33 33 33 8D 16

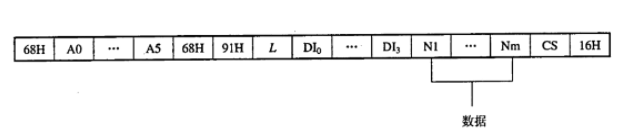

應答：68 03 20 12 22 20 65 68 91 08 33 33 33 33 33 33 33 33 DD 16
發送：FE FE FE FE 68 18 20 12 22 20 65 68 11 04 33 32 34 35 A4 16
應答：FE FE FE FE 68 18 20 12 22 20 65 68 91 0A 33 32 34 35 33 33 33 33 C7 56 13 16
DLT645協議的無線通信過程主要包括以下幾個步驟：
主站發送請求幀：主站（如采集器或手持單元）根據通信需求，構造請求幀并發送給從站（如電能表）。請求幀中包含要讀取或?qū)懭氲臄?shù)據類型、地址等信息。
從站接收并處理請求幀：從站接收到請求幀后，根據幀中的地址和控制碼判斷是否為自己的通信幀。如果是，則從站根據請求幀中的指令進行相應的數據處理（如讀取電表數據、修改電表參數等）。
從站發送應答幀：從站處理完請求幀后，構造應答幀并發送給主站。應答幀中包含處理結果、數據等信息。
主站接收并處理應答幀：主站接收到應答幀后，根據幀中的校驗碼判斷數據的完整性。如果數據完整無誤，則主站根據應答幀中的結果進行相應的處理（如顯示電表數據、存儲數據等）。
DLT645協議支持多種無線通信方式，如非接觸式紅外無線通信、無線GPRS/CDMA通信等。其中，非接觸式紅外無線通信方式最為常見，它易于工程實施，電表、計量柜不需要停電接線，只需將支持DLT645標準的紅外讀表器放置在電表前方即可讀到電表電量、電壓、電流、功率等數據。
在無線通信過程中，需要注意通信距離、通信速率、抗干擾性等因素。DLT645協議通過采用調制型紅外通信方式（如37.9k紅外調制信號）等技術手段，提高了通信的抗干擾性和通信距離，確保了數據的穩定傳輸。
DLT645協議的無線通信技術在智能電網、電力監控、水監控等領域有著廣泛的應用。通過采用DLT645協議進行無線通信，可以實現電能表的遠程抄表、數據監測、遠程控制等功能，提高了電網運行效率和用電管理水平。
此外，DLT645協議還支持與其他通信協議的轉換和互操作，如與MODBUS協議的轉換等。這使得DLT645協議在跨行業、跨領域的通信中也具有一定的應用價值。
綜上所述，DLT645協議作為一種高效、實用的電能表通信協議，在無線通信領域的應用日益廣泛。通過對DLT645協議無線通信原理的詳細解析，我們可以更好地理解和應用這一技術，為智能電網的建設和發展提供有力支持。
