對于嵌入式系統設計人員來說，在項目啟動前對硬件IC評估或者軟件開發流程等能有初步仿真測試的話這將大大增加后期系統設計的穩定性、縮短開發周期、預算開發成本等。本文將介紹如何使用德州儀器(TI)射頻評估工具SmartRF Studio實現對CC1101的快速評估與開發。
CC1101射頻芯片是一種低成本真正單片的 UHF收發器，為低功耗無線應用而設計。電路主要設定為在315、433、868和915MHz的ISM 頻段（工業，科學和醫學）和SRD（短距離設備）頻率波段，也可以容易地設置為300-348MHz、400-464MHz和800-928MHz的其他頻率。RF射頻收發器集成了一個高度可配置的調制解調器。這個調制解調器支持不同的調制格式，其數據傳輸率可達500kbps。通過開啟集成在調制解調器上的前向誤差校正選項，能使性能得到提升。CC1101芯片為數據包處理、數據緩沖、突發數據傳輸、清晰信道評估、連接質量指示和電磁波激發提供廣泛的硬件支持。CC1100芯片的主要操作參數和64位傳輸/接收FIFO（先進先出堆棧）可通過SPI接口控制。在一個典型系統里，CC1101和一個微控制器及若干被動元件一起使用。CC1101基于0.18微米CMOS晶體的Chipcon的SmartRF04技術。
優秀的接收器選擇性和模塊化性能
極少的外部元件：芯片內頻率合成器，不需要外部濾波器或 RF 轉換
可編程控制的基帶調制解調器
理想的多路操作特性
可控的數據包處理硬件
快速頻率變動合成器帶來的合適的頻率跳躍系統
可選的帶交錯的前向誤差校正
單獨的 64 字節 RX 和 TX 數據 FIFO
高效的 SPI 接口：所有的寄存器能用一個“突發”轉換器控制
OOK 和靈活的 ASK 整型支持
2-FSK，GFSK 和 MSK 支持
自動頻率補償可用來調整頻率合成器
到接收中間頻率
對數據的可選自動白化處理
對現存通信協議的向后兼容的異步透
明接收/傳輸模式的支持
可編程的載波感應指示器
可編程前導質量指示器及在隨機噪聲
下改進的針對同步詞匯偵測的保護
支持傳輸前自動清理信道訪問（CCA），即載波偵聽系統
支持每個數據包連接質量指示
Smart RF Studio 是一個 Windows 應用程序，用于評估和配置德州儀器 (TI) 的低功耗射頻集成電路。這款工具對于探索和了解 RF-IC 產品非常有用，該軟件將幫助射頻系統的設計人員在設計過程的早期階段輕松評估 RF-IC。它對生成配置寄存器、實際測試射頻系統和查找優化的外部組件值尤為有用。
在仿真前，首先需要下載配置工具SmartRF Studio7,目前最新版本已更新到V2.6.0,

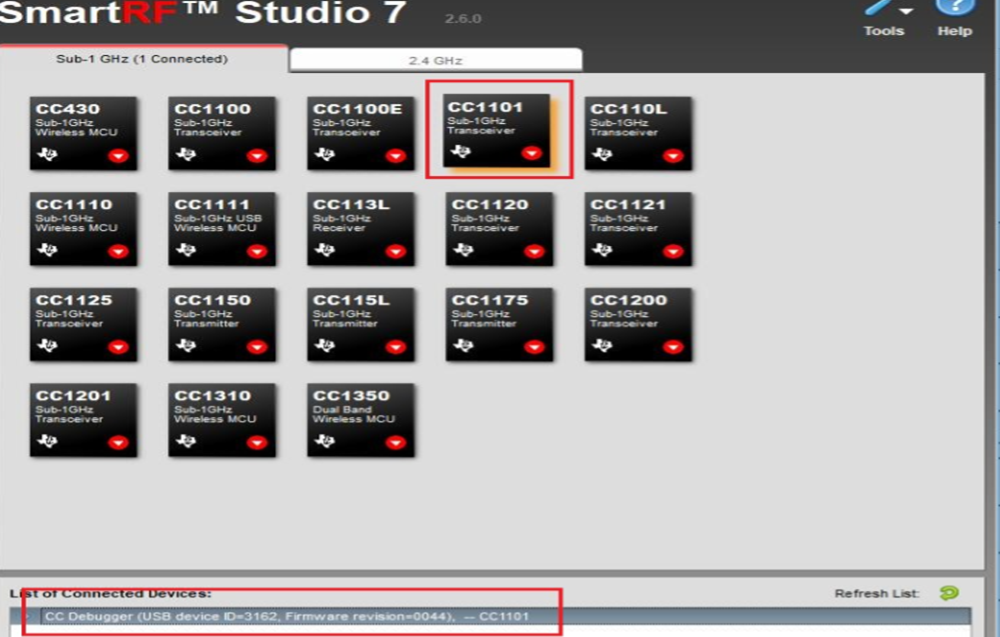

下載鏈接：www.ti.com。SmartRF Studio7下載安裝后，我們將硬件設備通過仿真器連接至電腦，硬件設備這是TI的仿真工具CCDebugger和CC1101射頻芯片無線模塊，打開SmartRF Studio7，設備正常連接顯示如圖3-1所示：

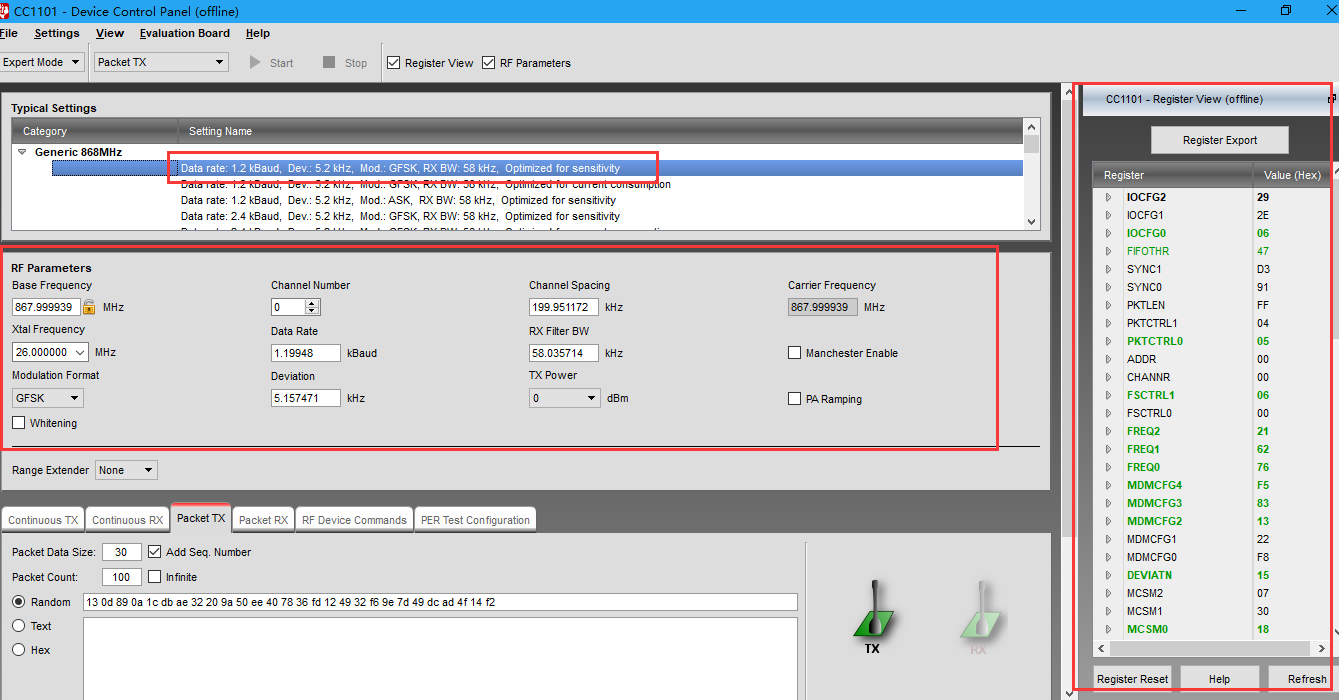

雙擊CC1101圖標，可打開配置仿真界面，首先選擇仿參數，我們選擇868頻段下期中默認的一條配置參數，如圖3-2所示：
按照上圖設置好以后，將另一塊板子同樣的方式連接至電腦后，設置好相同的射頻參數，其中一塊點擊到Packet TX,然后點擊右Start按鈕，另一塊板子點擊Packet RX頁面，點擊右下角Start按鈕，可以看到，在接收板中收到了發送板傳來的數據。
利用這個仿真過程，可以使用頻譜儀查看射頻信息的發送，在硬件開發的時候，可以直接用該工具測試驗證射頻硬件性能，包括發射功率、接收靈敏度、二次諧波等射頻硬件參數。
CC1101模塊除了可以用SmartRF Studio仿真外，還可以用它來配置射頻芯片軟件開發寄存器參數，軟件工程師不需去了解當芯片工作在不同空速、頻段時相關寄存器對應的參數計算公式，在官方手冊里雖有描述，但過程極為復雜，開發者自己計算浪費時間且容易出錯，薦使用SmartRF Studio 7直接生成。打開SmartRF Studio 7，點擊CC1101圖標，我們將希望無線模塊工作參數為：
工作頻段880M;
空中速率2K；
頻偏5.2K；
接收帶寬58K；
發射功率12dBm;

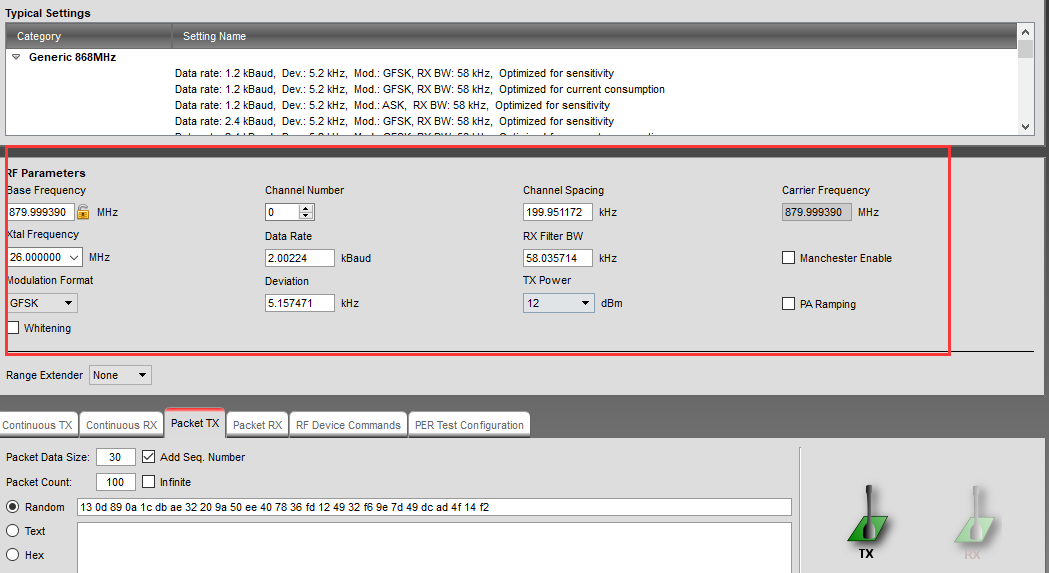

其他參數默認，其軟件配置如圖3-3所示：

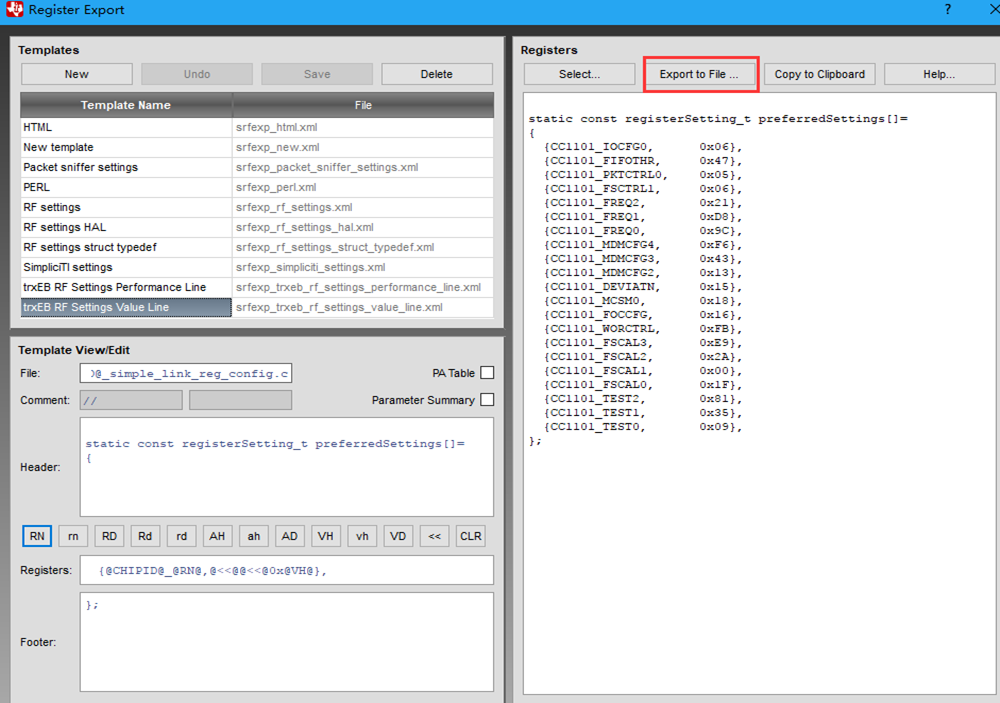

上述配置完成后，點擊寄存器窗口”Register Export”按鈕，在彈出的窗口中點擊”Export File”,將當前更新的寄存器配置生成.c文件，然后將該文件保存到軟件開發工程路徑下添加至工程中，即可實現更新先前的軟件配置，重新編譯工程，新的工程就已經是剛剛配置的射頻參數了。如圖寄存器參數如圖3-4所示：
利用SmartRF Studio 7 命令軟件參數配置可以幫助開發者快速的掌握對寄存器或者芯片命令集的設置，方便簡單，比起自己去配置，能省更多時間，效率高，且無出錯率。如果用戶強行給某些命令配置無效的值該工具還會給出警告提示，非常的人性化。
E07系列無線模塊是成都億佰特電子科技有限公司基于德州儀器TI公司CC1101射頻芯片的自主研發的SPI硬件模塊，全進口工業級元器件，全無鉛工藝，性能穩定繞射性能強，硬件的二專業設計使模塊體積小，便于各種嵌入式開發。
該系列無線模塊包含多種頻段（433、868、915）,有插件、貼片尺寸封裝，有IPEX和SMA標準天線接口工供用戶選擇，適用市面大部分無線數傳應用開發。
