MCGS是一套基于Windows平臺的組態軟件系統，主要用于快速構造和生成上位機監控系統。在開發調試過程中，你可能會遇到各種問題，如通信故障、數據錯誤、界面顯示問題等。為了解決這些問題，你可以參考MCGS的官方文檔、教程和示例代碼，也可以尋求社區和論壇的幫助。此外，MCGS還提供了豐富的網絡數據同步、網絡數據庫同步構建等功能，可以幫助你構建分布式監控系統，實現數據的實時共享和遠程監控。你可以根據項目的需求選擇使用這些功能。
MCGS開發調試一般來說具有三種方式，如下所述：
（1）選擇使用模擬設備，一般來說無法直接在電腦上調試真實設備（不帶以太網型號），需要通過USB轉485設備中轉實現，在調試完成需要燒錄U盤下載程序前調整為正確串口就行（通常為COM1-RS232與COM2-RS485）；也可以選擇設備驅動中的“模擬數據設備”，此法會在調試完成后對設備驅動相關的“腳本”或者“控件”有調整，而且該方法使用起來步驟繁瑣，理解起來復雜，不建議使用。
（2）通過TCP/IP連接屏幕直接調試，此方法調試是最為方便的，但一些老舊型號并不支持以太網連接，所以該方法具有一定的局限性。
（3）通過USB下載，燒錄程序很慢還需要使用不常用的USB梯型口，多數情況下需要單獨購買，并且USB通訊距離很短無法在“中控室”實現對現場設備的調試。
以上方式各有優缺點，沒有最好的方法只有最適合的方法。
這里介紹一種在家無需在現場調試方式，此方法需要結合虛擬串口和Modbus仿真從機實現，此方法可在一臺電腦上較完整的仿真整個開發工程，完成整個開發過程中的調試，節省開發人員的現場調試時間。

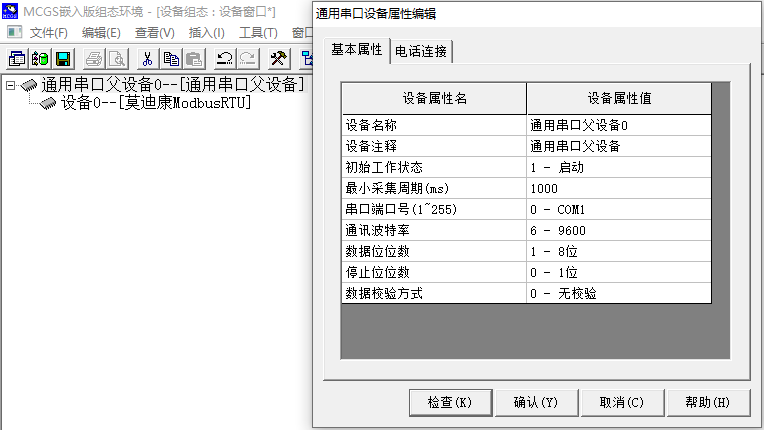

此處以父設備采用官方提供的“通用串口父設備”驅動，子設備驅動使用“莫迪康Modbus RTU”為例，設備添加如下圖所示：

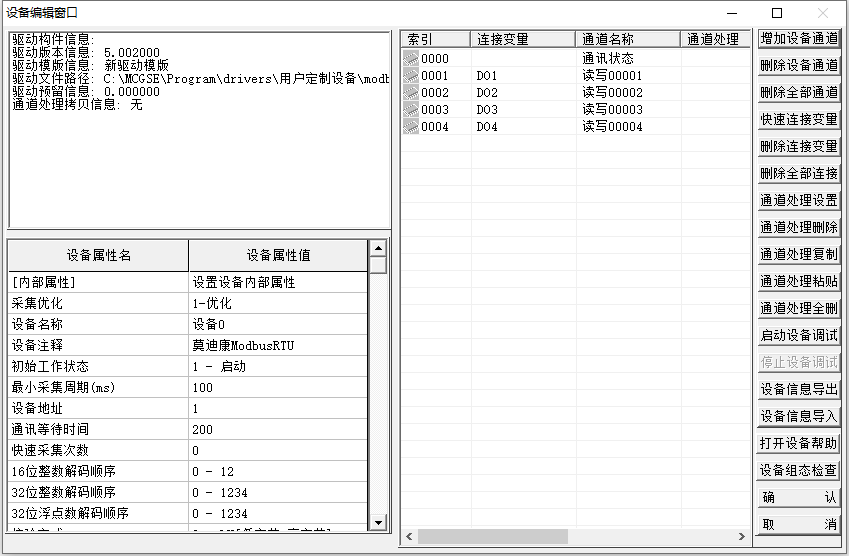

MCGS添加變量與關聯變量，在之后的網絡仿真調試中也會使用此處定義的變量；

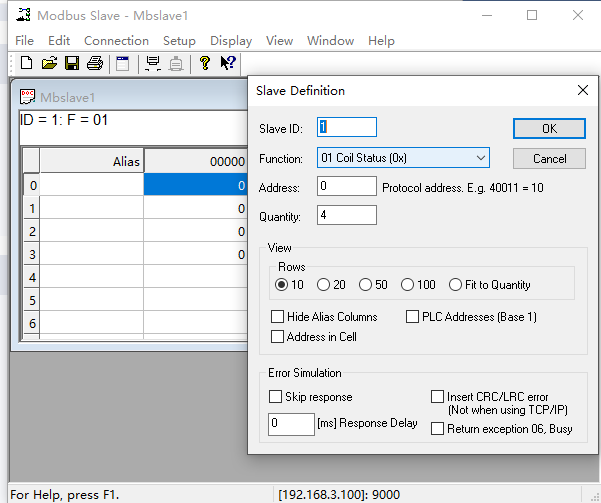

Modbus Slave仿真設備，由于組態屏Modbus RTU協議進行通訊，因此仿真設備必須使用Modbus RTU Over TCP/IP連接方式，該軟件從機工作在TCP/IP時只能使用服務器模式，市場上還有不少的Modbus仿真軟件比如： modscan、MThings等軟件，都可以使用這里就采用Modbus Slave為例其余軟件方法類似，此處仿真從機使用的控制點位會在后續調試中使用到；
簡單制作人機交互界面方便演示后續后續仿真調試也使用該界面演示；
利用虛擬串口工具虛擬串口1（COM1），新建TCP客戶端模式，配置IP參數仿真設備服務器地址192.168.3.100，端口號9000。

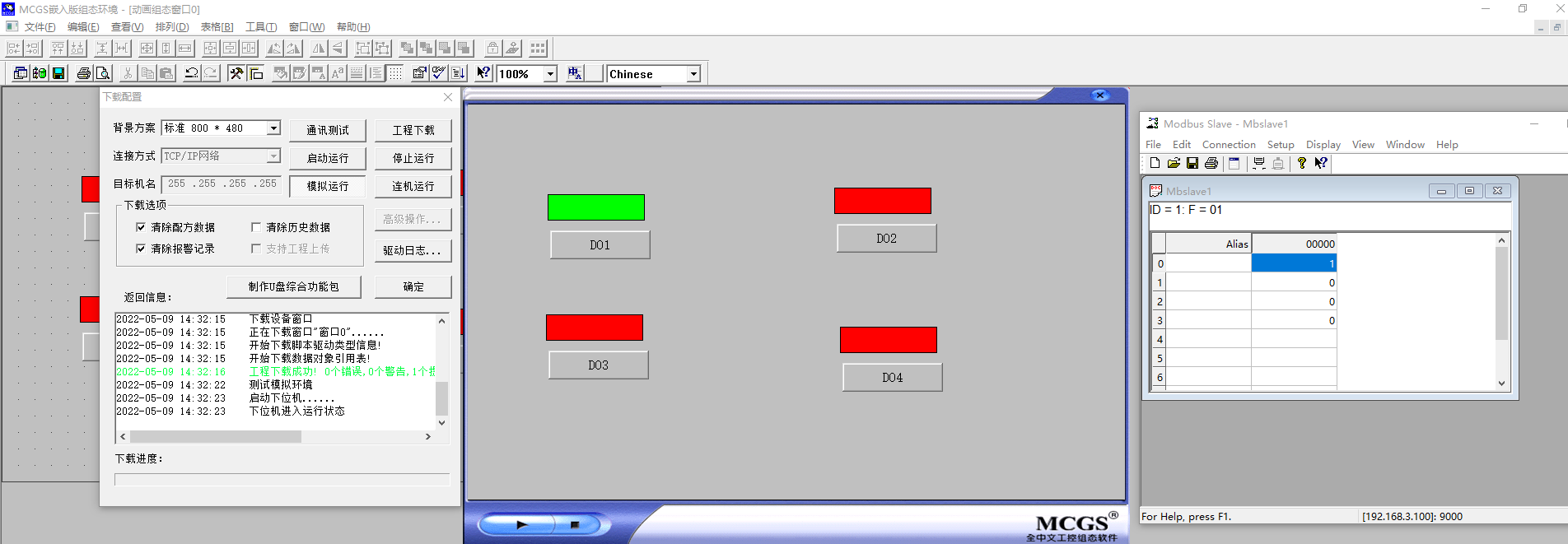

完成以上配置后就可以實現整個流程的仿真控制，并且調試程序可以直接用于生成“U盤下載程序”，下圖完整演示了仿真屏幕控制仿真設備的第一路輸出；
