基于nRF52810芯片方案的SoC無線模塊采用和nRF52832SoC芯片相同的100dBm鏈路預算2.4GHz多協議射頻模塊，并搭載了64MHzh的32位ARMCortex-M4 MCU，能夠滿足苛刻的性能要求；它采用與其他nRF52系列SoC相同的硬件和軟件架構，這意味著nRF52系列之間的遷移直接簡單。同時，nRF52810芯片雖然是基本型款的藍牙5 SoC，但仍有眾多常見外設可用——對比nRF52832芯片配備的512kB閃存和64kBRAM，它集成了196kB閃存和24kB RAM，足以運行典型的高生產量、低成本應用的應用程序代碼，并支持通過空中下載技術對目標應用進行設備固件更新（OTA-DFU）。此外，nRF52810芯片兼容nRF52開發工具包（DK），為該器件編譯的應用程序代碼可移植到nRF52系列所有SoC中。用戶在開發應用軟件時，可采用支持20個鏈路的并行多角色S132 協議棧以及nRF5 SDK。
成都億佰特電子科技有限公司的E73-2G4M04S無線數傳模塊就是使用nRF52810芯片開發的。
射頻芯片：NORDIC原裝進口Nrf52810射頻芯片
載波頻率：2.4GHz
產品尺寸：17.5*28.7mm
功率：2.5mW
通訊距離：110米
體積小，內置ARM單片機，支持二次開發
ARM? Cortex ?-M4 32-bit 處理器, 64 MHz
2.4GHz頻段
靈活的電源管理
1.7 V-3.6 V電源電壓范圍 ?
全自動LDO和DC / DC調節系統 ?
使用64兆赫內部振蕩器快速喚醒
0.3μA 3 V系統模式,沒有內存保留
0.5μA 3 V系統模式與24 kBRAM保留
192 kB flash和24kb RAM
支持并發多協議
12位，200 kspsADC - 8可編程增益的可配置通道
溫度傳感器
多達32個通用I / O引腳
4通道脈寬調制器(PWM)，容易直接存儲器存取
數字麥克風接口(PDM)?使用計數器模式的3x32位計時器
簡單直接存儲器存取的SPI主/奴隸?I2C兼容2 -wiremaster/slave
UART(CTS /RTS)易于DMA?可編程外圍互連(PPI)
交解碼器(QDEC)?AES HW加密，容易直接存儲器存取
2x實時計數器(RTC)
無線數傳模塊封裝尺寸
QFN48，6×6mm
QFN32，5×5mm

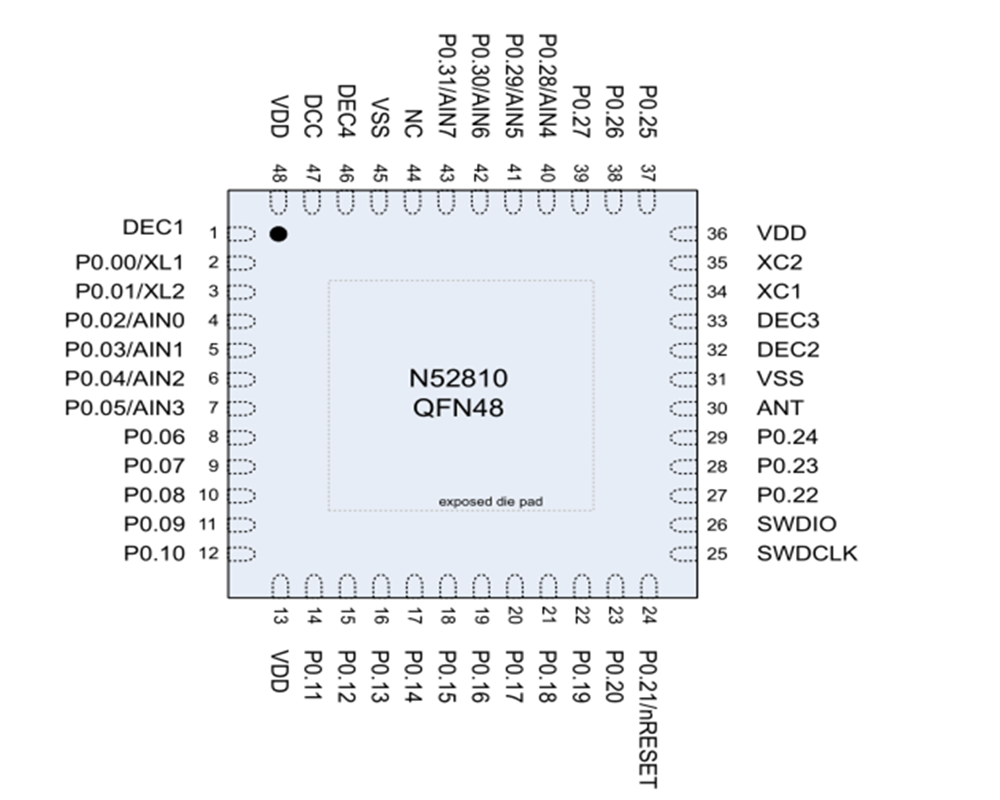

無線數傳模塊引腳定義
兩種封裝的設計都是一樣的，小編按照QFN48來舉例。
設計原理圖

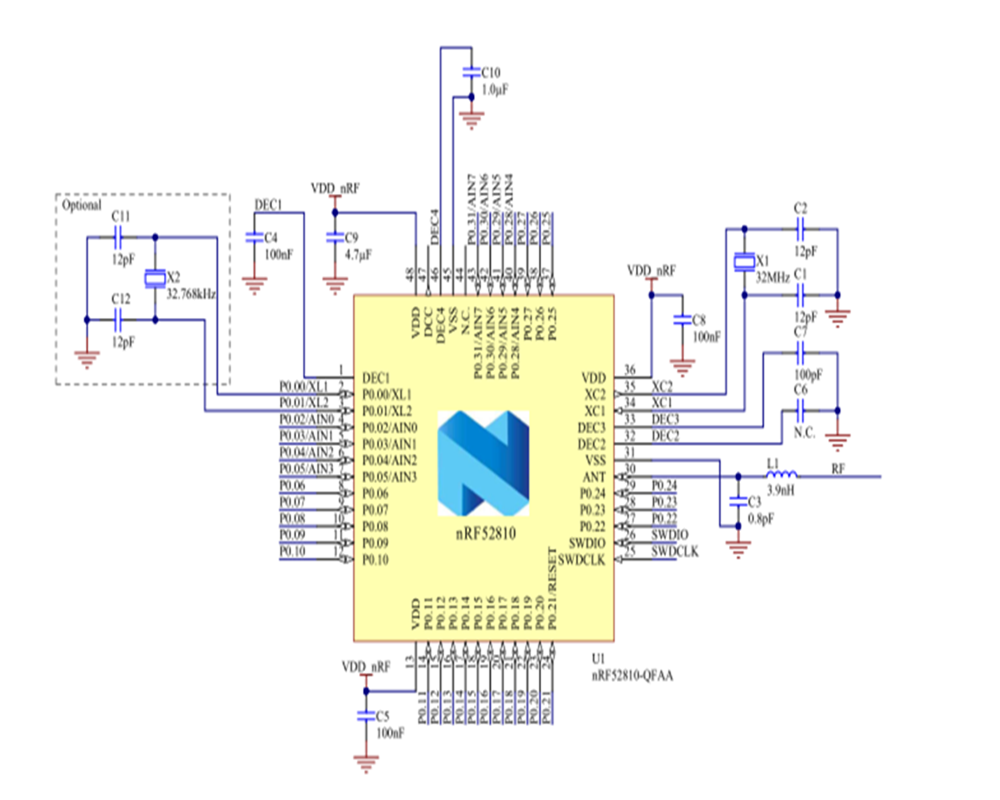

圖2 內部LDO設置

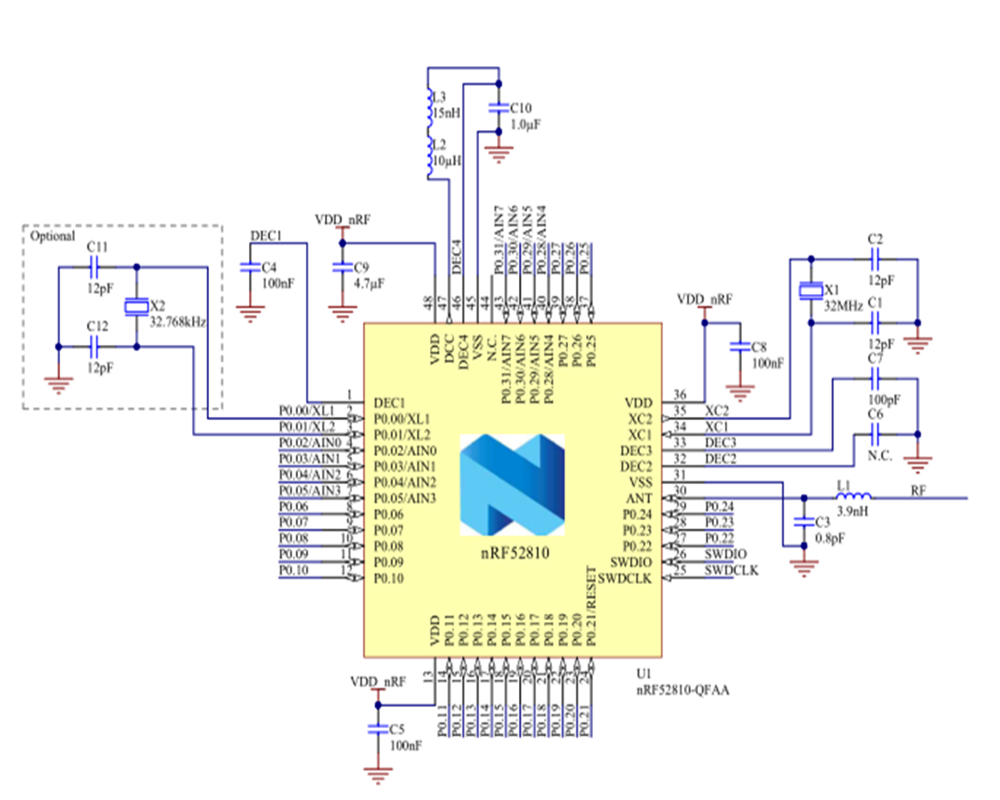

圖3 DC/DC設置
