續接上文串行外設接口SPI通信協議詳解，本文小編詳細的 介紹了SPI總線接口定義和數據傳輸、通信流程等等，詳細技術請看下文內容：
SPI總線是一種高速的、全雙工的、同步的通信總線，并且至多僅需使用4根線，節約了芯片的管腳，SPI通信協議主要應用于EEPROM、FLASH、ADC、DAC等射頻芯片，還有數字信號處理器和數字信號解碼器之間。
SPI接口無線模塊設備之間采用全雙工模式通信，是一個主機和一個或者多個從機的主從模式。主機負責初始化幀，這個數據傳輸幀可以用于讀與寫兩種操作，片選線可以從多個從機選擇一個來響應主機的請求。
SPI接口定義如下表：

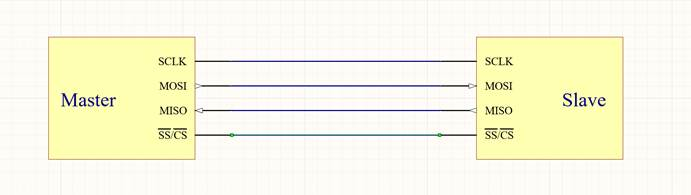

由上表也可以看出當SPI設備間數據傳輸通信時，數據線應該是MOSI連接MOSI，MISO連接MISO，SCLK與SCLK相連，而不是像串口那樣TX、RX進行反接。當只有單一SPI無線模塊從機設備時，如果從機設備允許的話，可直接將CS/SS線固定在低電平。然而類似于MAX1242這款需要CS/SS線的下降沿來觸發的射頻芯片，則必須將CC/SS線與主機相連。如下圖，為一主一從連接方式。

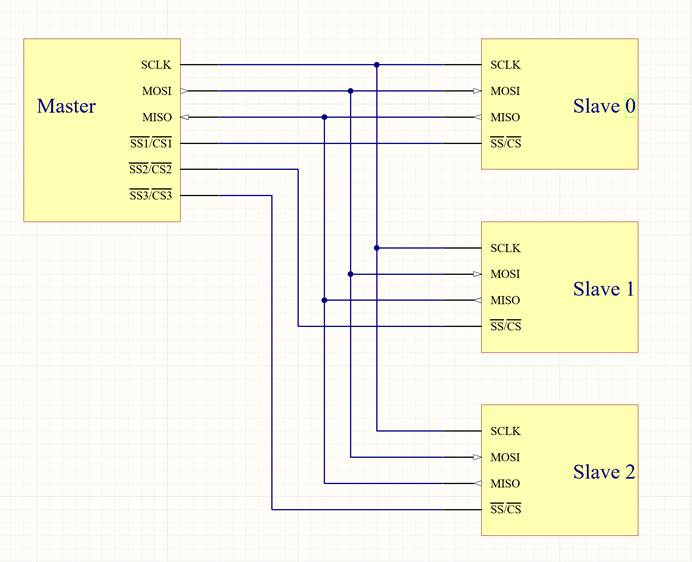

對于多個從機設備時，則每個從機都需要一根CS/SS線來于主機相連，從而達到主機能與任一從機通信的目的。如下圖，為一主多從的連接方式。
大多數從機設備都有著三態邏輯的特性，因此當設備未被選中時，它們的MISO信號線會變成高阻抗狀態（電氣斷開）。沒有三態輸出的設備則需外接三態緩沖器才能與其他的從機設備共享SPI總線。
在SPI通信中，SPI主機設備以從機設備支持的頻率通過SCLK線給到SPI從機設備，這點也意味著從機是無法主動向主機發送數據的，只能主機輪詢向從機發或者從機設備主動通過一個IO口來告知主機數據到達。
在SPI每個時鐘周期內，都會進行一次全雙工數據的傳輸。主機通過MOSI線上發送1bit時，從機也會在讀取到之后通過MISO線發送1bit數據出去。這說明，即使只進行單工通信，也會保持此通信順序。

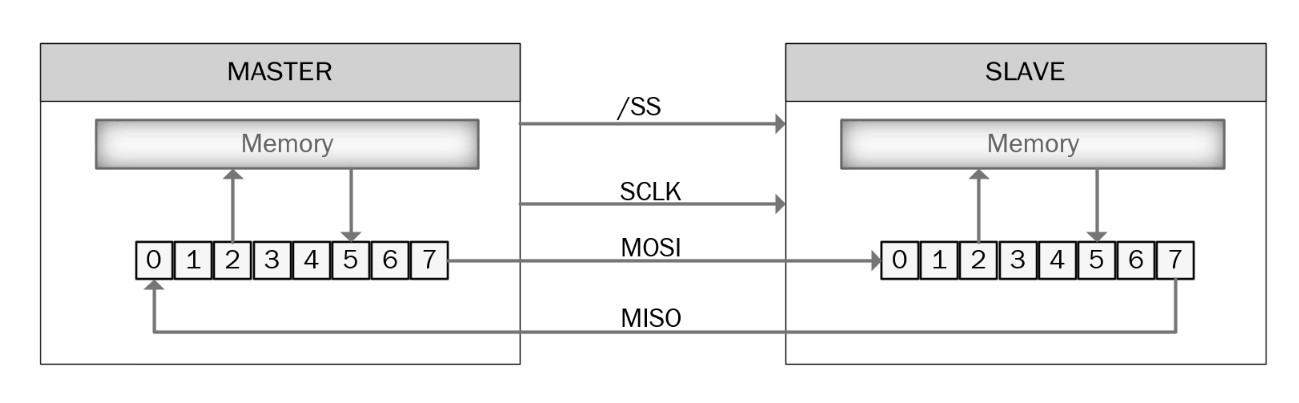

SPI傳輸通常涉及到兩個給定了字長的移位寄存器。例如在主機、從機中的8bit的移位寄存器。它們以虛擬環形拓撲連接，數據通常先從最高有效位被移出。在時鐘沿，主機和從機都移出1bit數據從傳輸線上給到對方。在下一個時鐘邊沿來到時，雙方的接收器再對傳輸線上的該bit進行采樣，并將其設置為移位寄存器的新的最低有效位。在寄存器位被移出和移入后，主機和從機交換了寄存器值。如果需要交換更多數據，則重新加載移位寄存器并重復該過程。傳輸可以持續任意數量的時鐘周期。完成后，主機停止切換時鐘信號。如下圖，為主從機之間的交互時的移位寄存器示意圖。
其中上圖的通信流程如下：
1.SPI主機首先先將SS或CS線拉低，以此來告知SPI從機通信開始。
2.主機通過發送SCLK時鐘信號，來告知從機即將進行的讀寫操作。這里的SCLK時鐘信號是由SPI的模式來決定是高電平還是低電平有效的，這點在稍后會進行介紹。
3.主機(Master)將要發送的數據寫到發送數據緩存區(Memory)，緩存區經過移位寄存器(0~7)，串行移位寄存器通過MOSI信號線將字節一位一位地移出去傳送給從機，同時MISO接口接收到的數據經過移位寄存器一位一位地移到接收緩存區。
4.從機(Slave)也將自己的串行移位寄存器(0~7)中的內容通過MISO信號線返回給主機。同時通過MOSI信號線接收主機發送的數據，這樣，兩個移位寄存器中的內容就被交換。
