在億佰特介紹了西門子PLC如何通過函數塊連接MQTT服務器和發布消息，前文為大家介紹如何通過函數與函數塊實現MQTT云消息的訂閱，介紹到了MQTT服務器下發數據分析部分，本文接著講述PLC程序分析和數據下發測試。
PLC程序分析

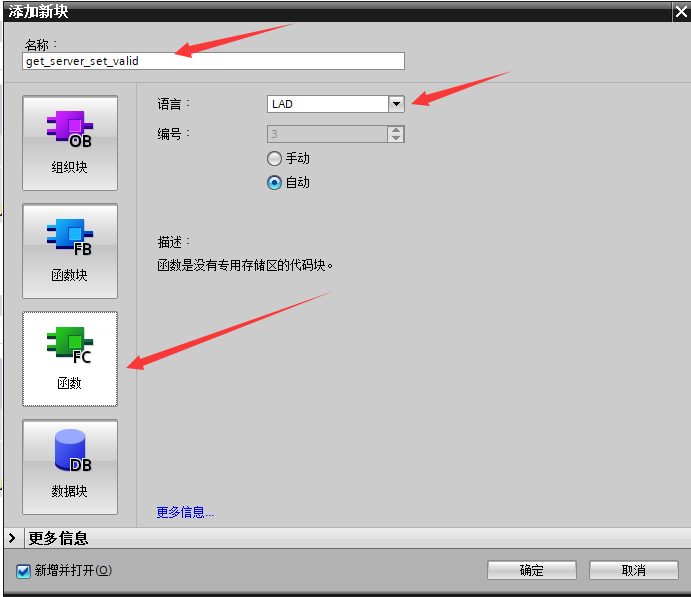

每個變量的提取過程都是類似的，我們可以將其封裝為函數塊方便多次調用，先創建FC函數塊，選擇LAD語言，如下圖：
先定義輸入變量：
如下：
main_str：待解析字符串，云平臺下發的字符串；
Compare_str：解析字段，需要從云平臺提取的有效數據標簽；
outdata_type：數據類型，解析后輸出的數據類型，0（Uint）、1（Real）、2（String）;
輸出變量如下：
DONE：輸出解析狀態，非零有效，為零代表輸入的“main_str”不包含“Compare_str”解析失敗；
valid_value_int：解析的整形結果，非整形該輸出無效；
valid_value_real：解析的浮點數結果，非浮點該輸出無效；
valid_str：輸出的字符串，非字符串輸出無效；
還需要定義一些中間變量，主要用來存儲轉換所需要的條件和轉換的中間結果，就不再贅述。

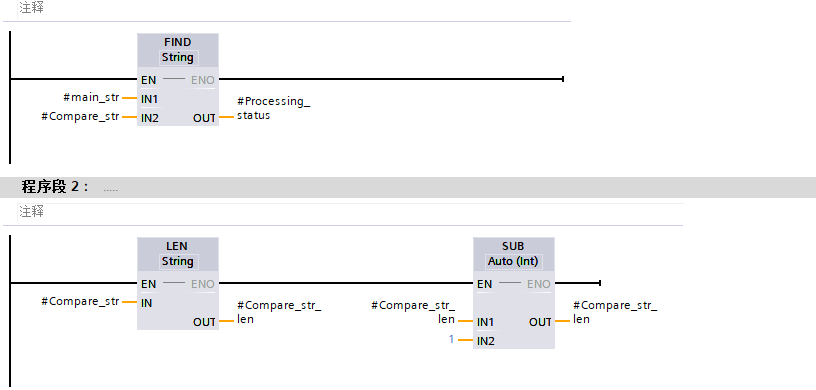

上圖為判斷該輸入的待解析字符串是否存在解析字段，若有輸出位置信息，再將其轉換為相對偏移地址用于后續有效數據提取。

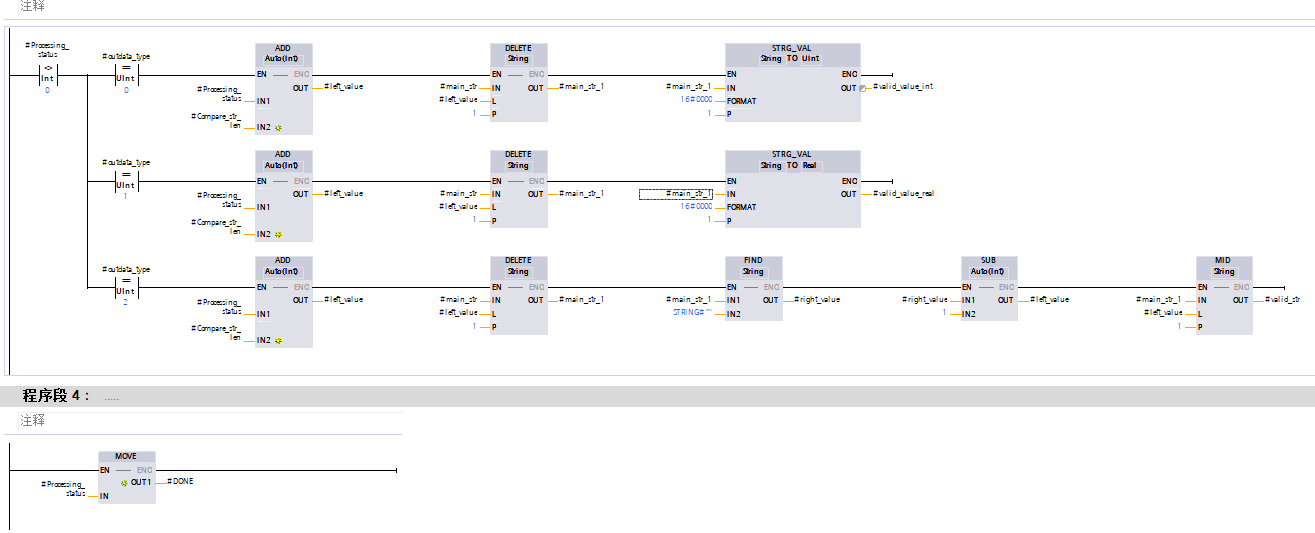

上圖為不同類型數據調用不同的解析方法，上一章已經介紹過原理了，LAD編程語言不太適合這種功能的實現，使用STL語言就要簡潔的多，有機會再給大家介紹。
在創建一個FB（函數塊）將需要解析的字段放在一個函數塊內方便后續維護，

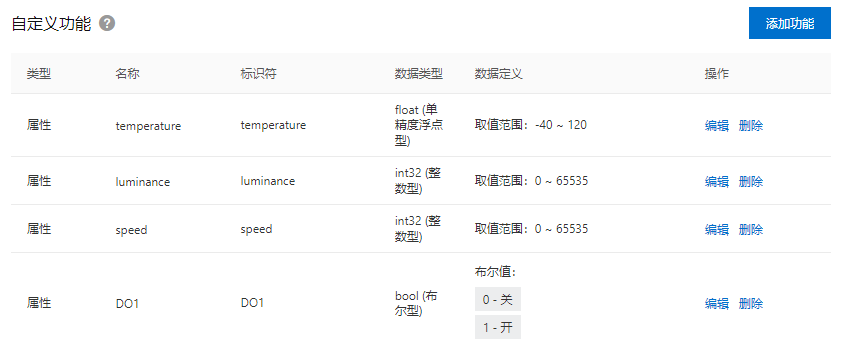

在飛燕平臺定義如下參數：

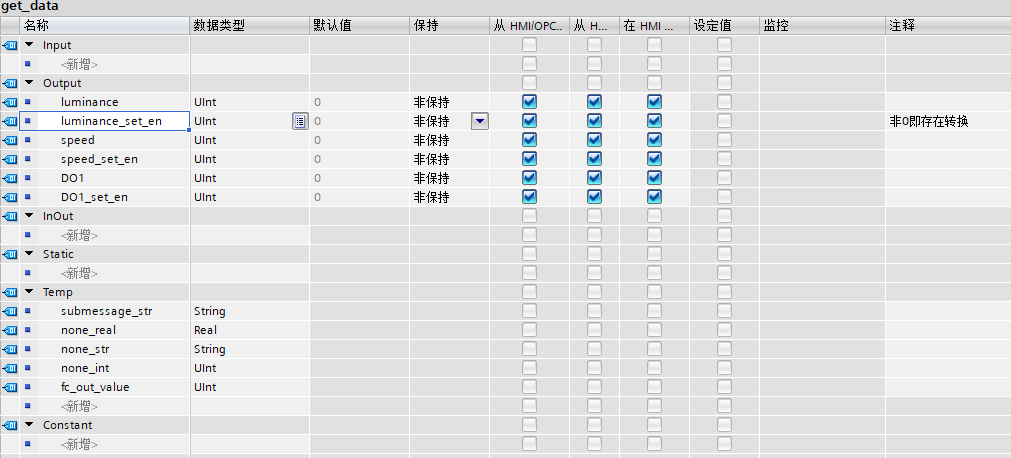

同樣的也需要定義一些輸出變量方便主程序?qū)⑻崛〗Y(jié)果配置給對應設備，我這里只通過在線調試演示沒有正式設備，輸出變量定義如下：
luminance：光照強度；
luminance_set_en，是否修改，非零代表存在修改；
類似方法定義剩余的兩個變量，如下圖所示：

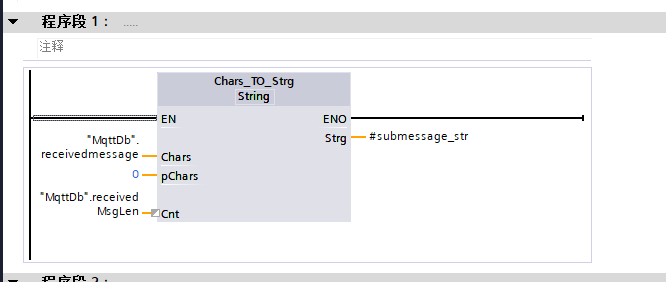

先將Mqtt函數塊收到的云平臺下發數組轉換為字符串，用于其他步驟使用；

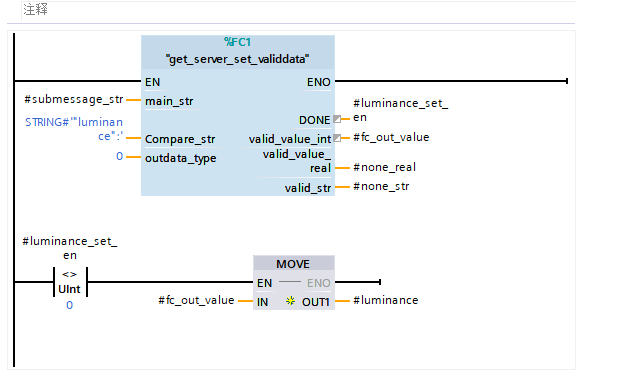

調用剛才創建的有效數據提取函數（get_server_srt_validdata）,輸入需要解析的數據和字段（“luminance”:)以及變量類型”0“；
在通過變量“luminance_set_en“判斷數據點是否存在修改，若存在則將提取到的有效數據輸出，若不存在則不進行輸出；
后面的“speed”與“DO1”采用相同的配置方法。

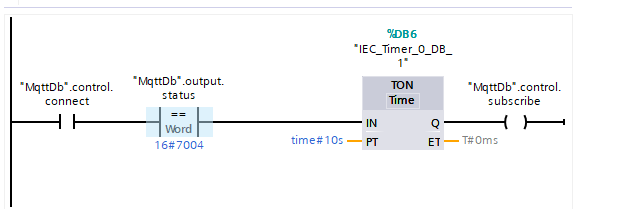

接下來就是在主程序中調用該函數塊實現MQTT訂閱消息的解析，第一步創建自動訂閱功能，通過下圖方法，將在請求連接后的10s自動進行訂閱；

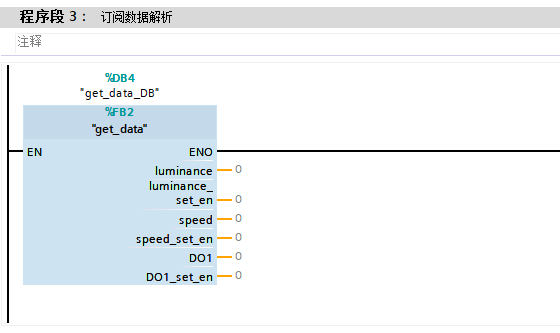

再調用解析函數塊；
四、數據下發測試

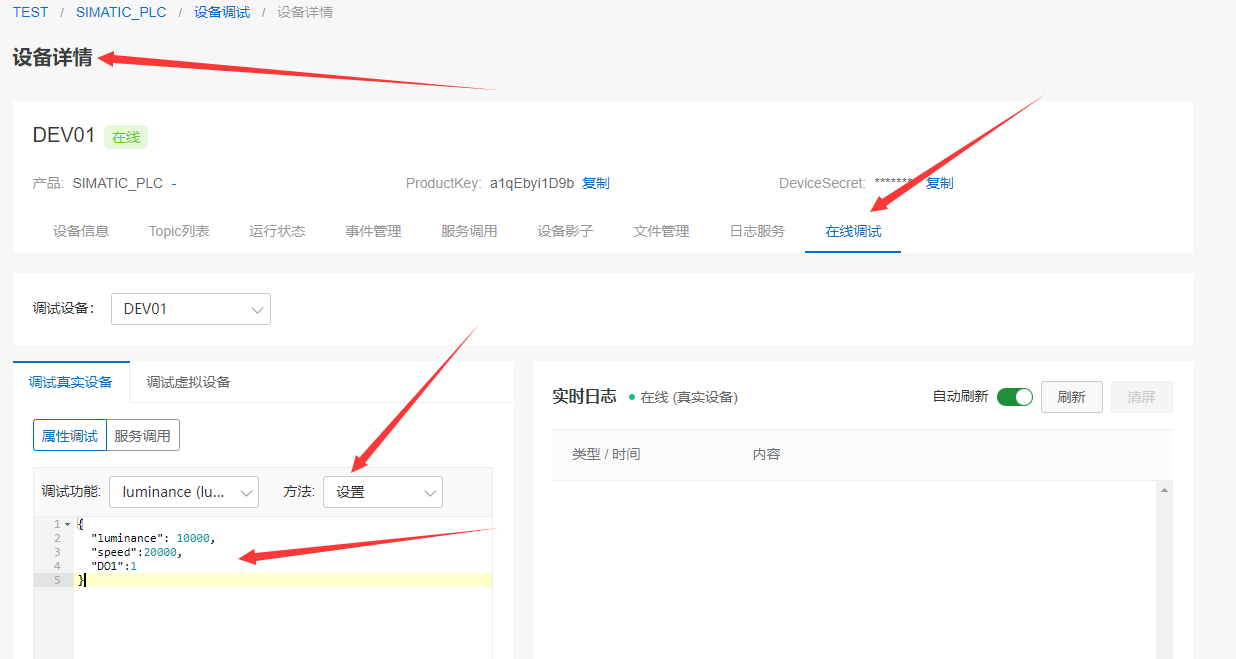

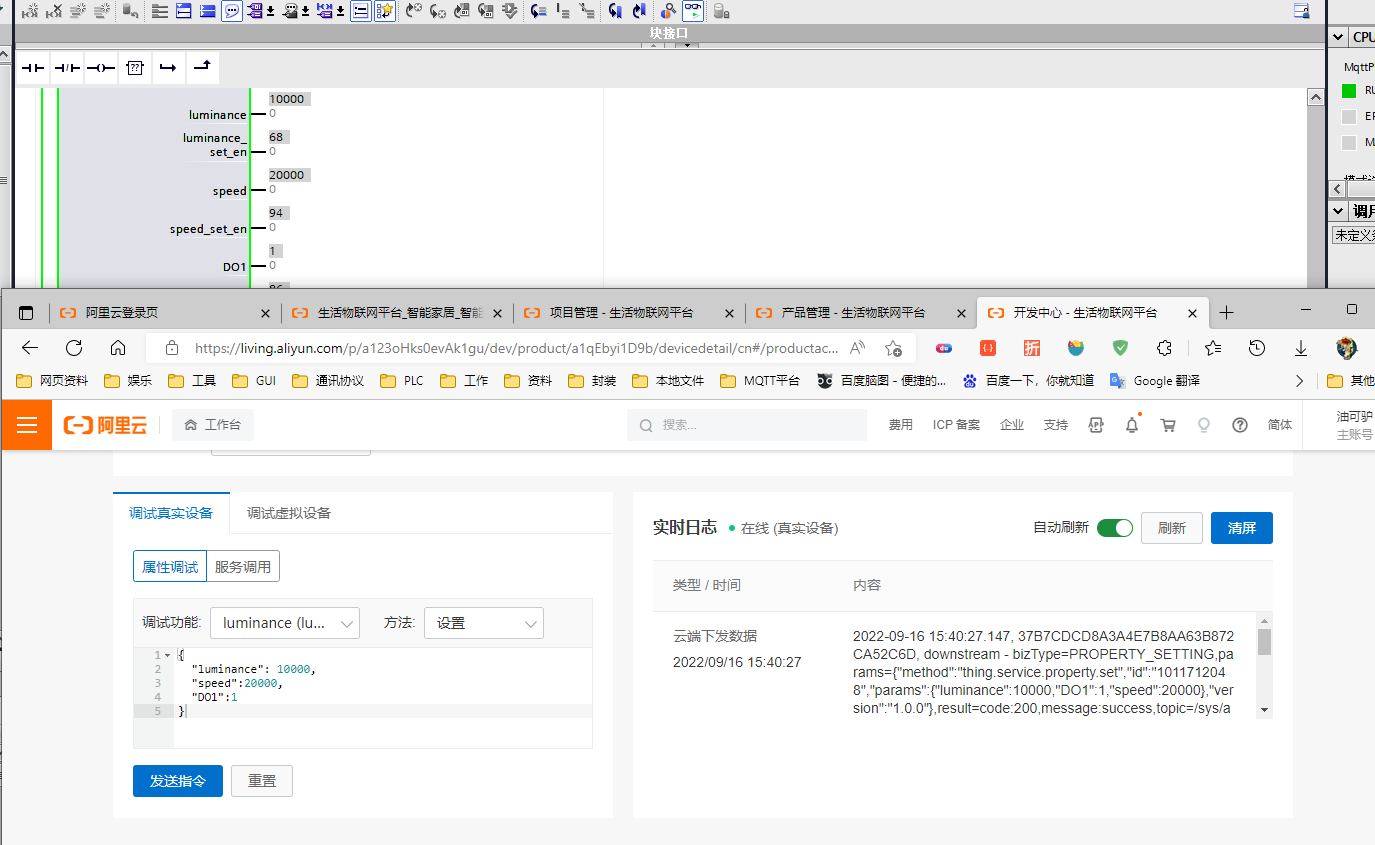

進入設備詳情的在線調試界面選擇屬性調試，方法采用設置發送下列字符串；
PLC成功解析數據；
下次為大家介紹云智能APP的制作。
