本文以億佰特邊緣采集網關E870-W1為例，通過Wi-Fi連接自建服務器遠程控制IO模塊教程。E870-W1系列WiFi云邊緣計算網關持遠程采集內置I/O或者外置I/O數據，可通過數據點的配置來更加便捷地采集自身或者外部設備的I/O狀態，一定程度上突破了距離的限制。
軟件：E870-W1上位機，ModBus Slave，網絡調試助手（自建服務器）。
硬件：E870-W1，DC 12V電源適配器，線材若干；

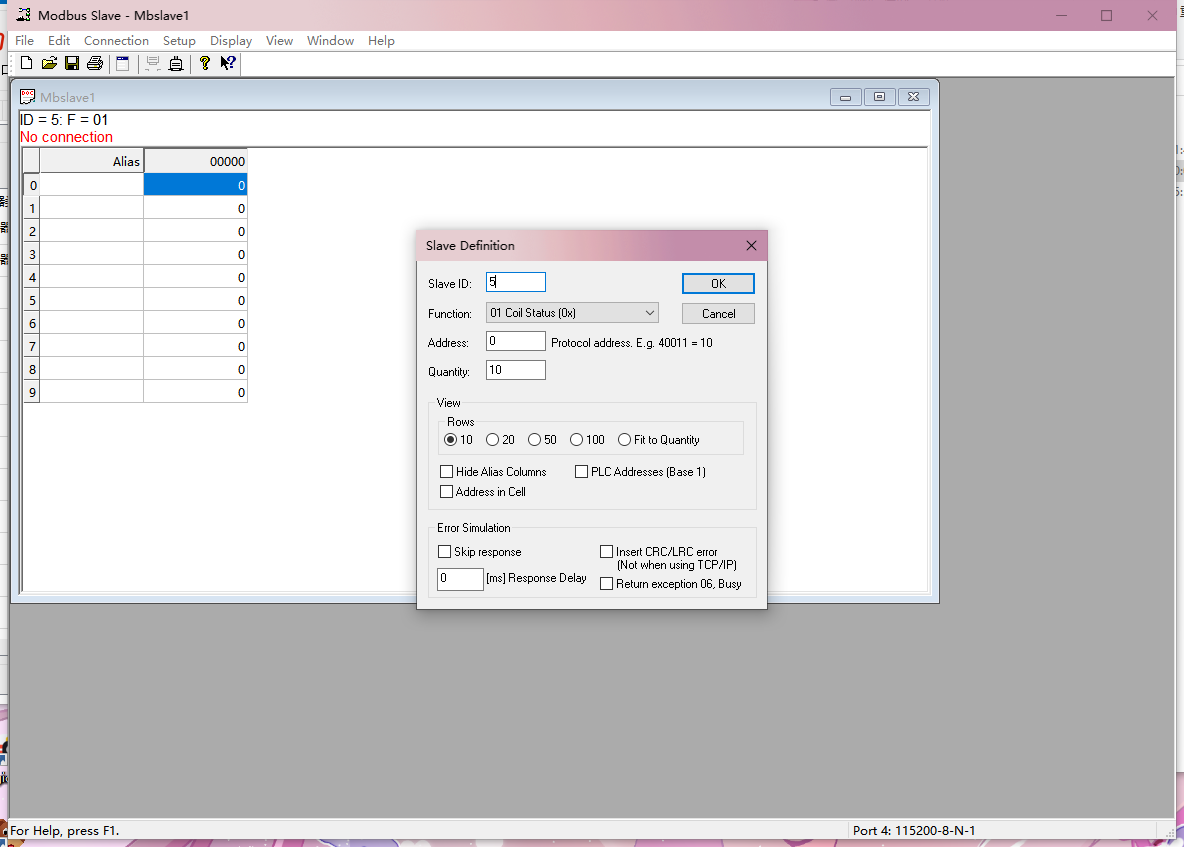

首先創建一個ModBus從機，注意波特率參數與協議的配置，協議需要選擇RTU，波特率這可以根據RTU設備與串口服務器支持的波特率自由配置，通訊距離較遠的建議使用低波特率保證傳輸?shù)姆€(wěn)定性，這里就使用115200-8N1波特率，取消勾選流控相關參數。

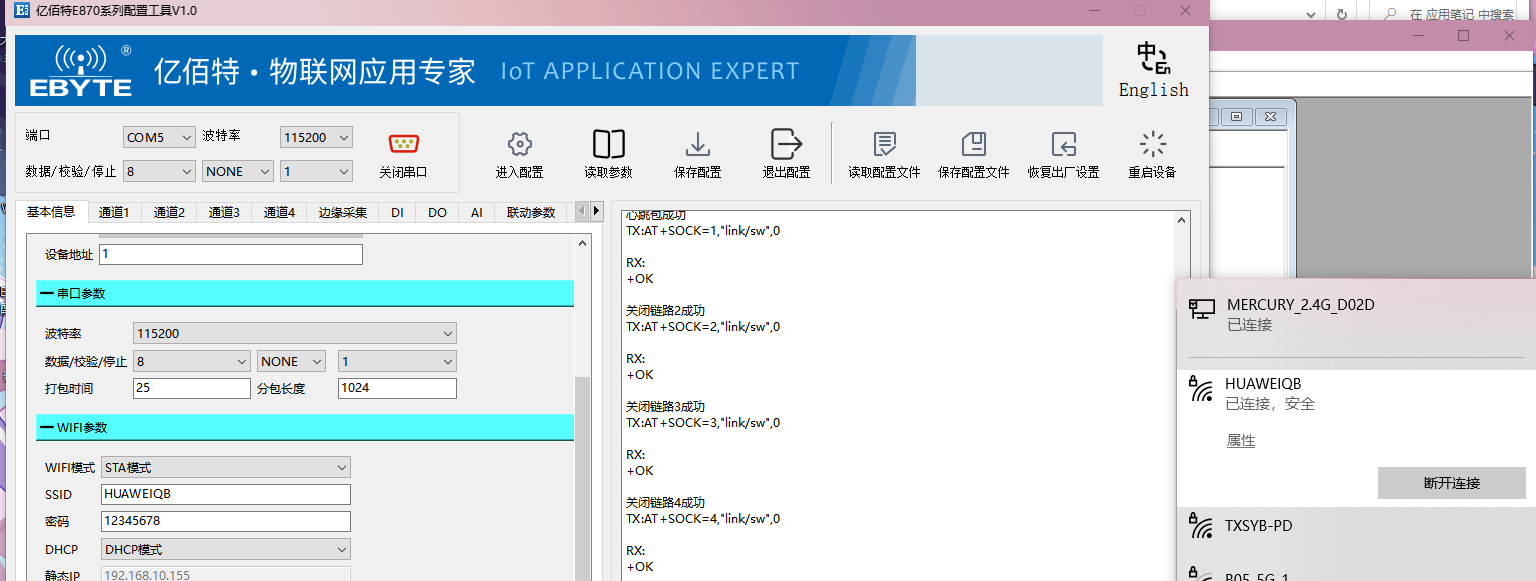

接下來打開設備E870-W1的上位機，并且將使設備和PC處于相同的Wi-Fi下，保存并且重啟，設備成功入網后STATE燈快閃。

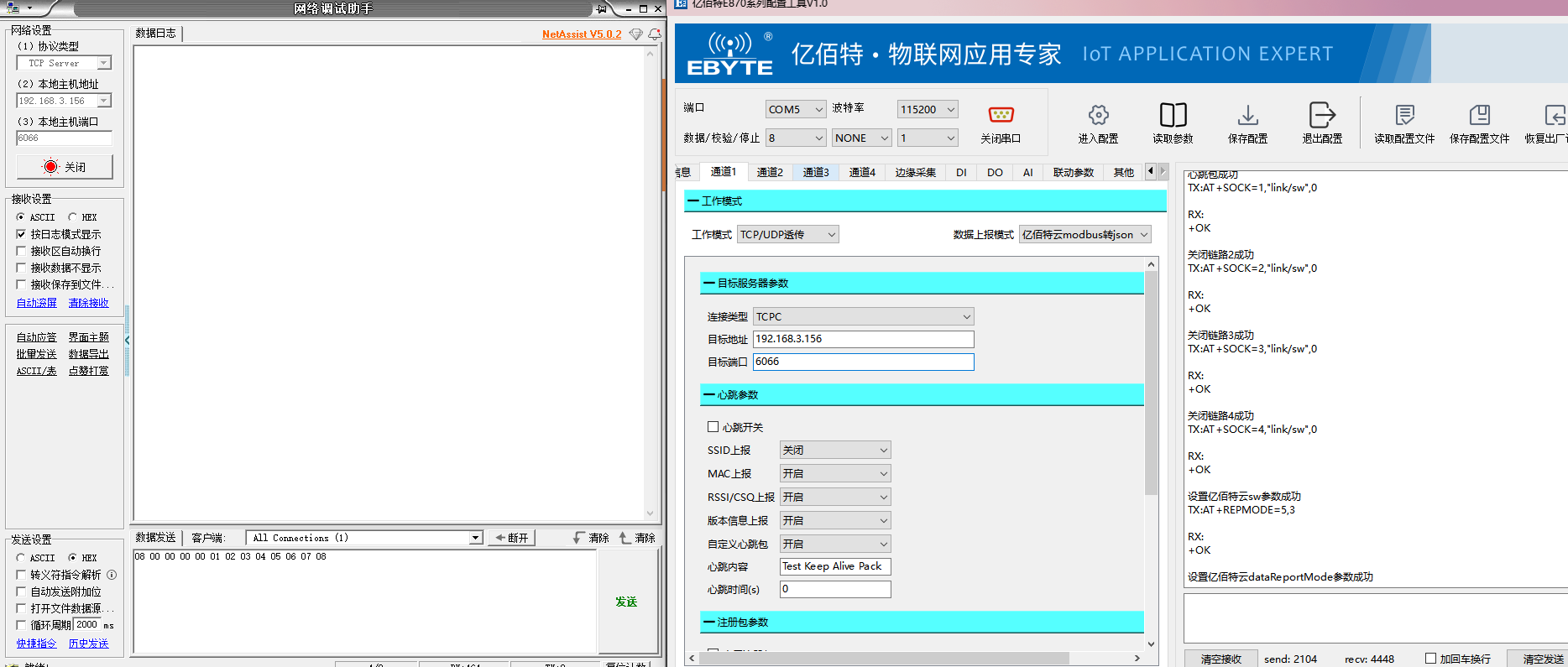

打開準備好的網絡調試助手選擇為TCP服務器模式，使設備通過鏈路成功連接自建服務器。（成功連接之后STATE燈常亮）
使用E870-W1的上位機配置邊緣采集的數據點（由于從機配置的是線圈所有上位機的寄存器類型要選擇線圈），將上報模式設置為變化上報，讀寫屬性設置為“讀寫”，把數據點的使能設置為開。保存并且重啟。

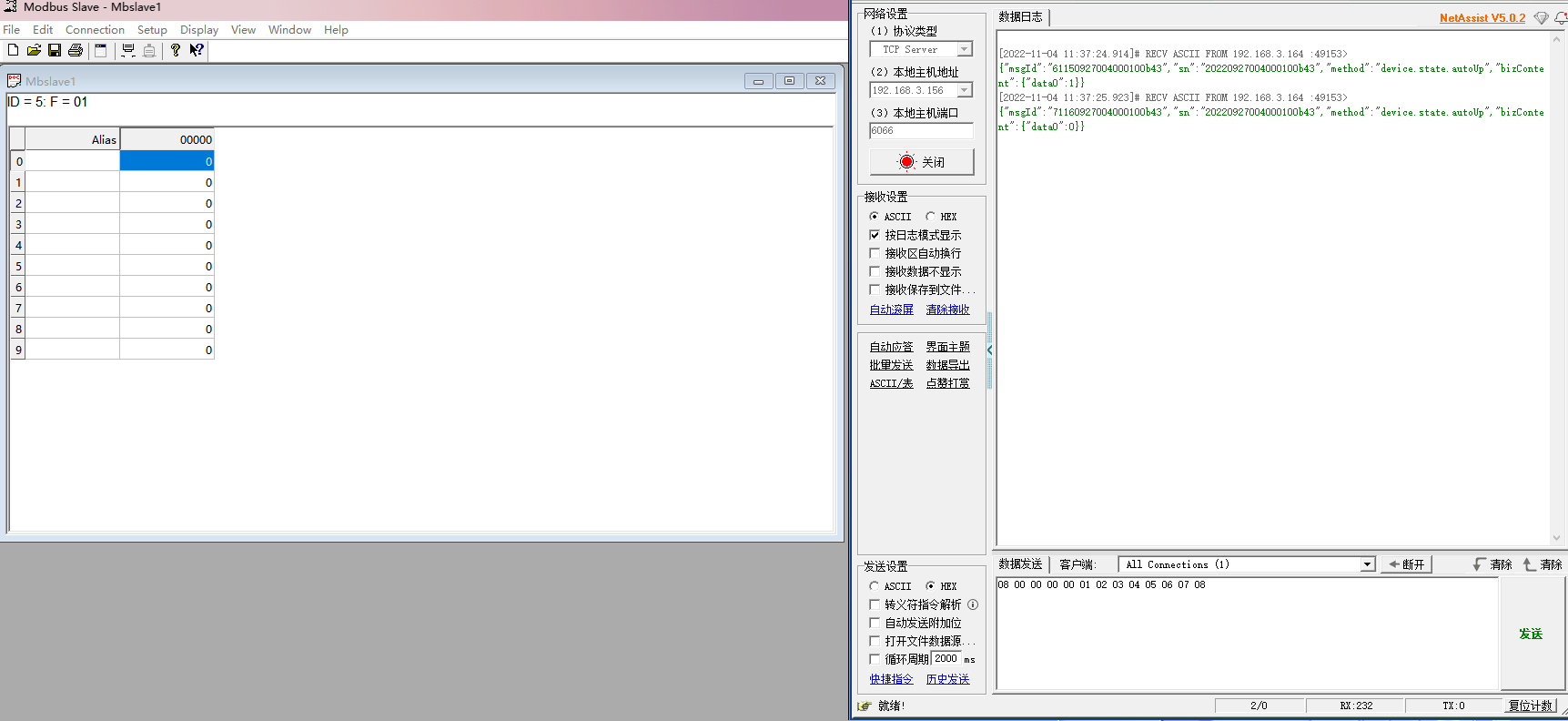

最后將ModBus Slave連接上設備當前串口，變動0號寄存器的狀態，自建服務器就會收到上報的信息，其他的寄存器采集方法與此方法類似。

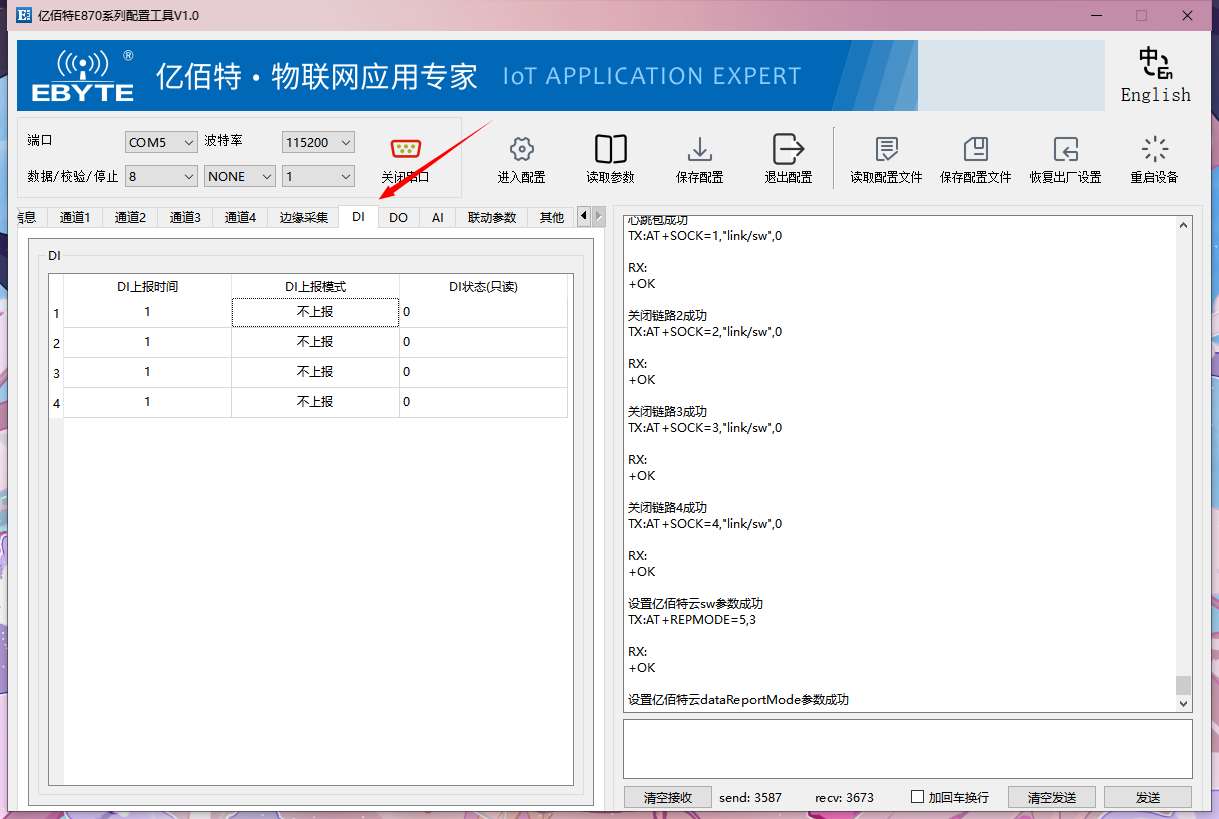

首先打開設備的上位機，選擇需要采集的I/O，進入對應頁面。

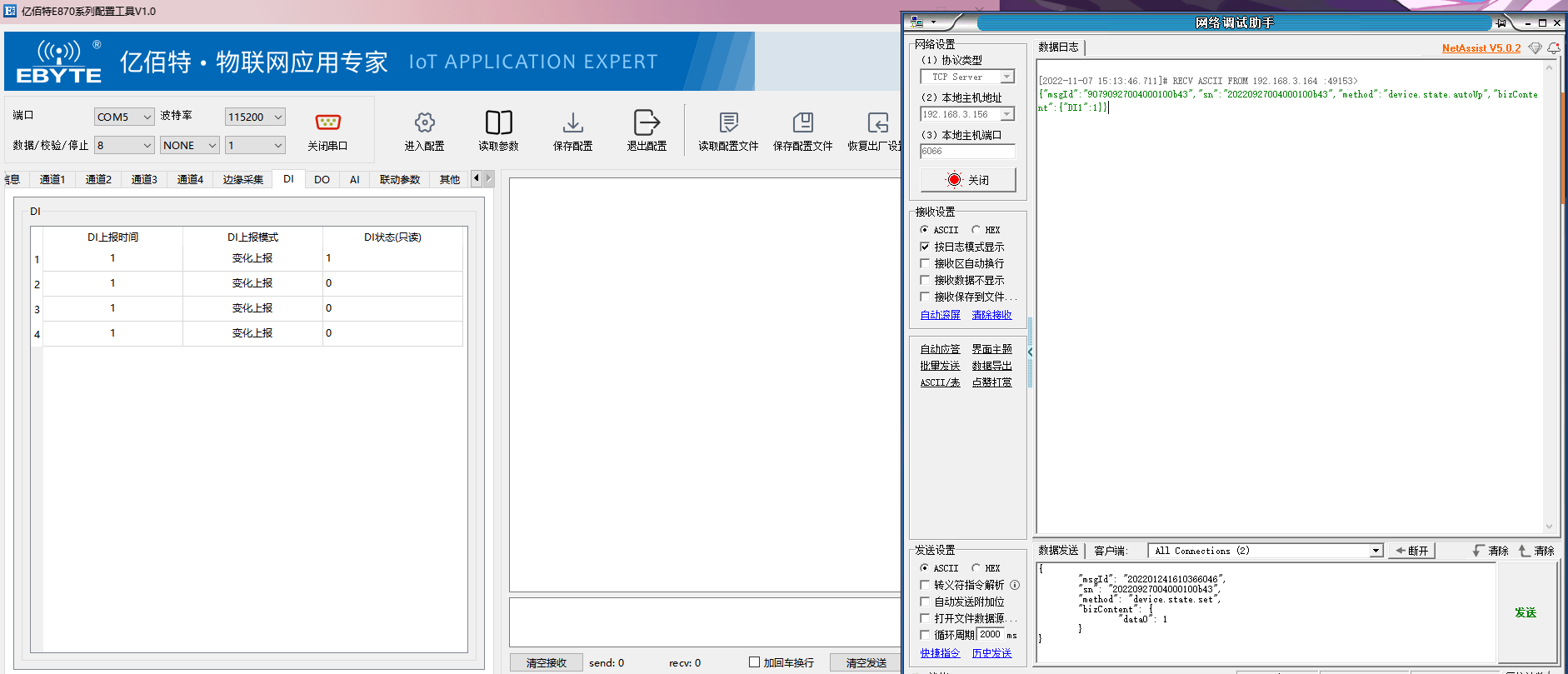

根據需求配置上報模式，保存，重啟，然后自建服務器成功收到上報數據。

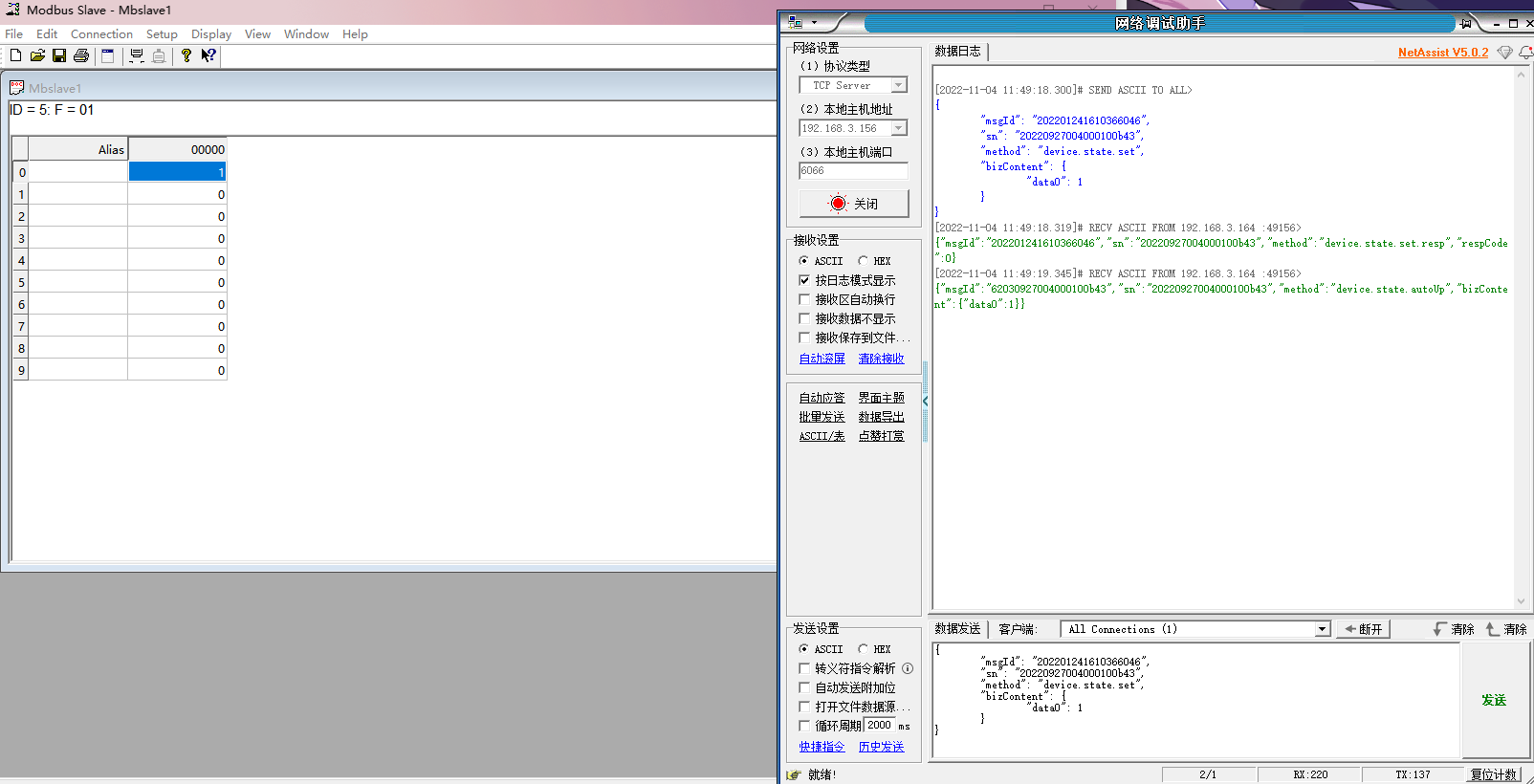

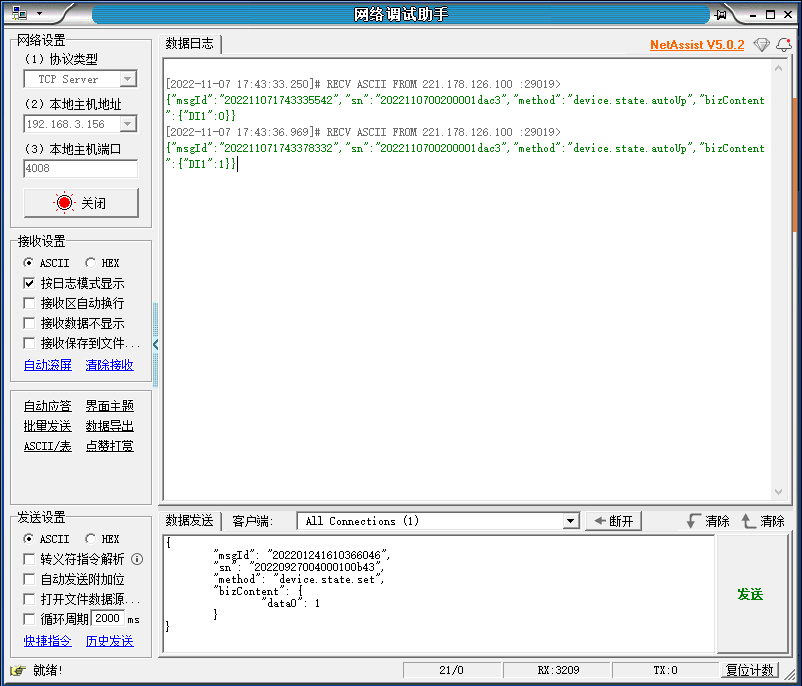

方法一：數據點和軟件配置照搬上面，在自建服務器上使用json指令對數據點的狀態進行更改。
更改data0后面的數值，將0變?yōu)?/span>1，說明線圈被打開。
{
"msgId": "202201241610366046",
"sn": "20220927004000100b43",
"method": "device.state.set",
"bizContent": {
"data0": 0
}
}

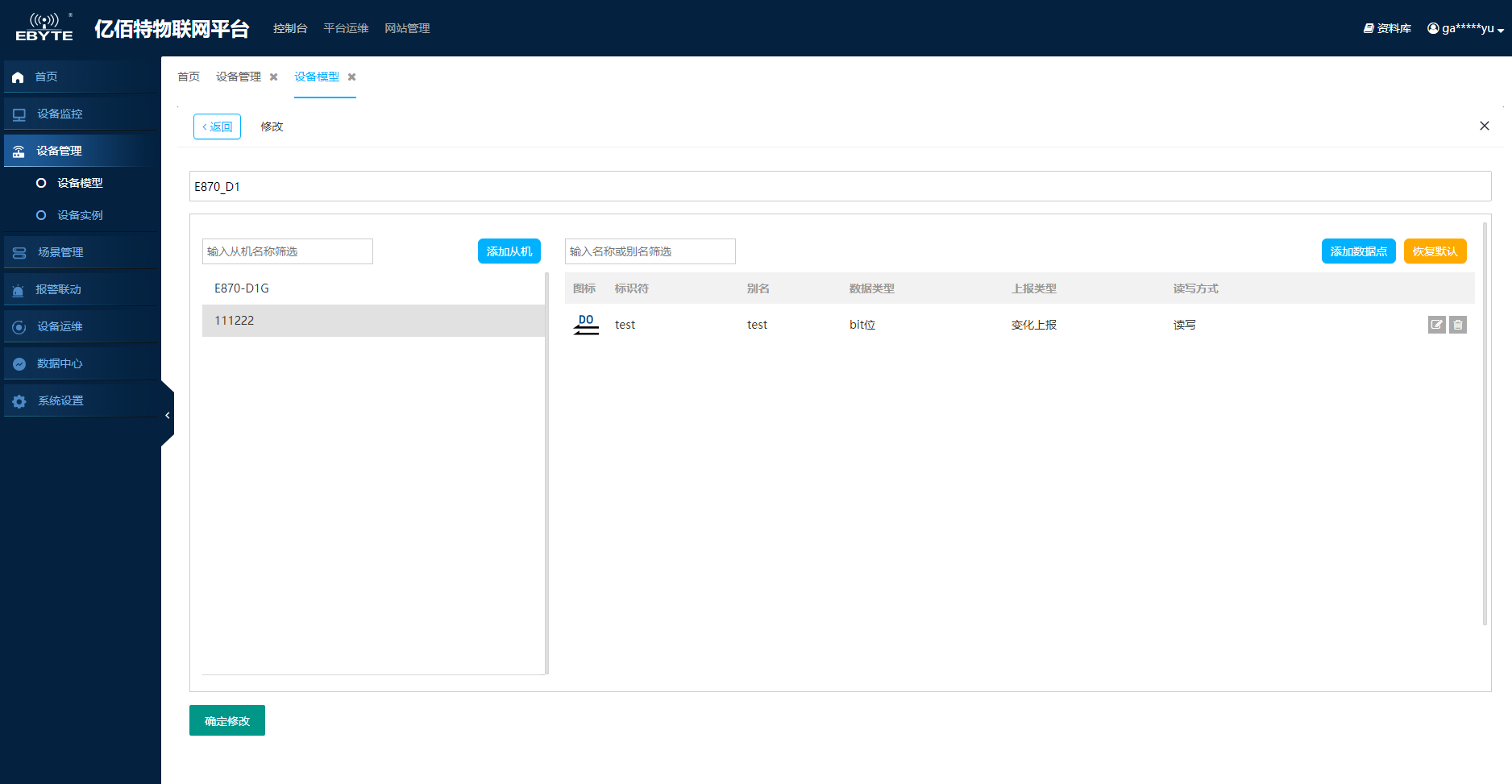

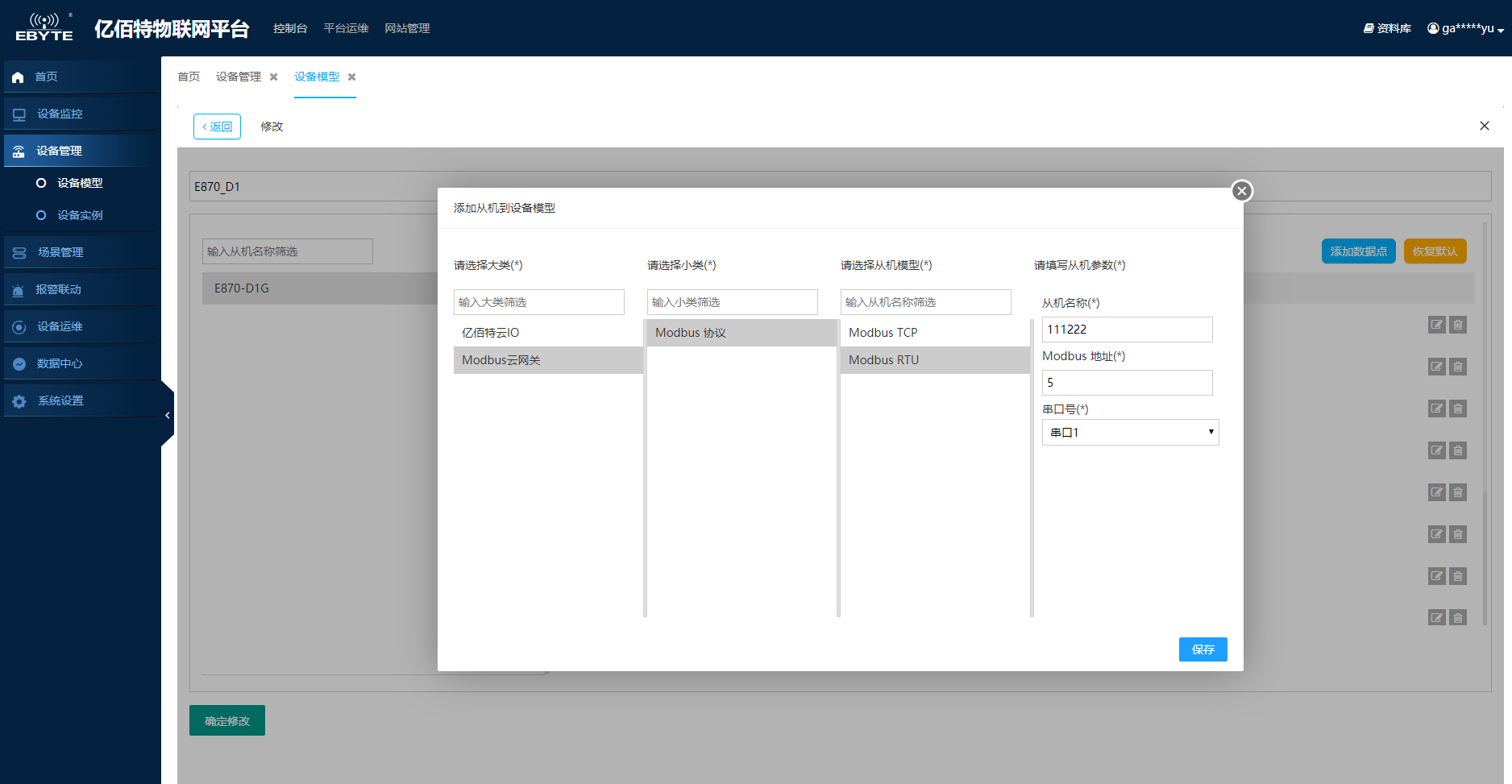

首先，打開億佰特云平臺網站，登錄之后進入云控制臺將設備添加之后添加從機數據點；（云平臺數據點配置完成后會同步到設備數據點）。
打開ModBus Slave，將參數配置好，通過云平臺改變新加入的數據點狀態，由于之前配置的是變化上報，此時自建服務器會收到上報的數據點狀態。

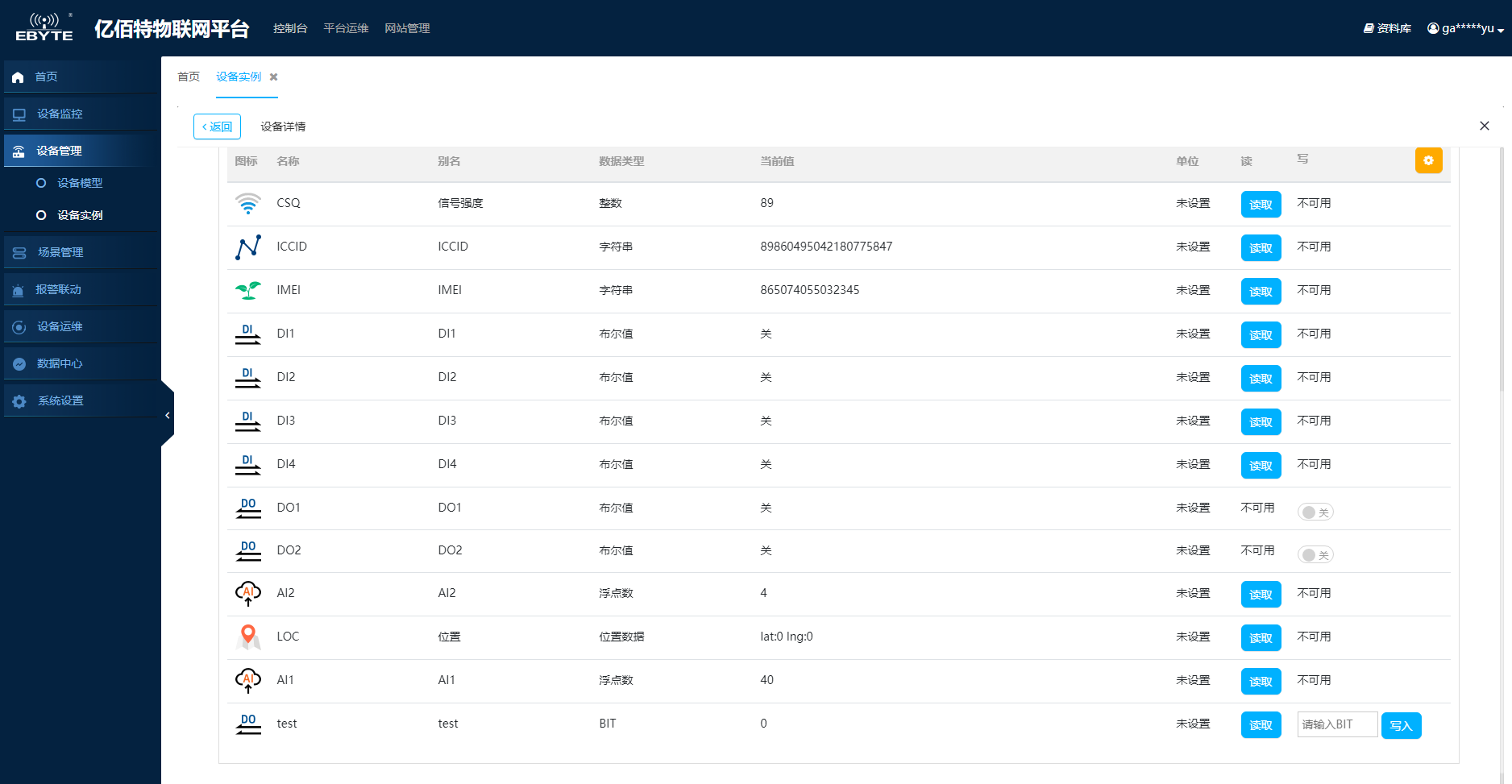

首先打開億佰特云平臺的設備管理選項，然后選擇設備實例中的設備詳情進入內置數據點詳情界面。

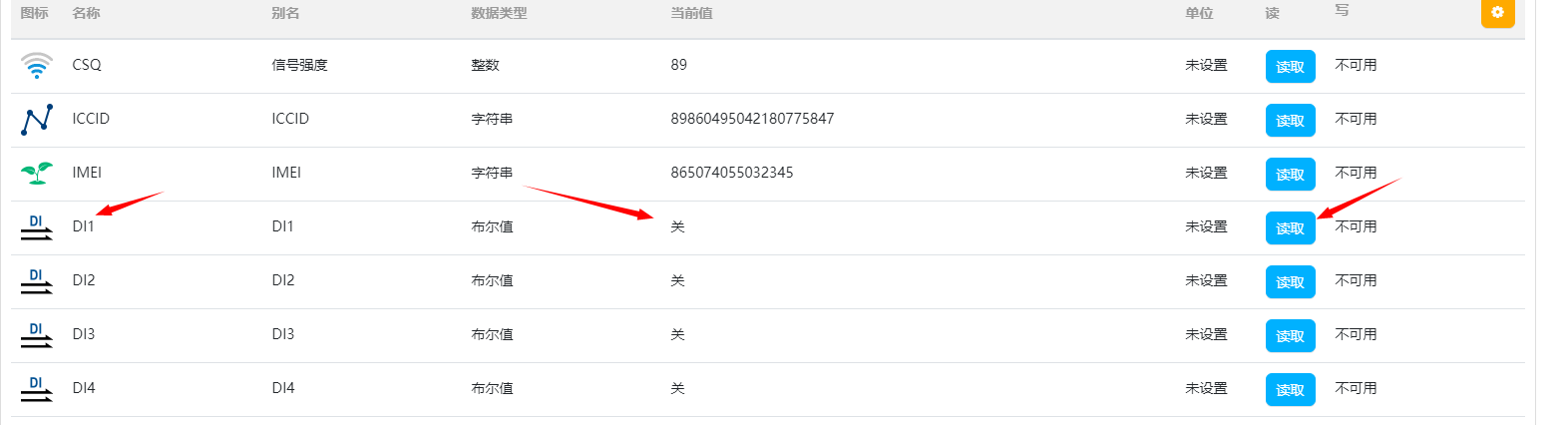

比如說我想要獲取當前設備內置DI的當前狀態，點擊名稱為DI1的數據點后方的讀取按鈕，當前值就會顯示在前方。

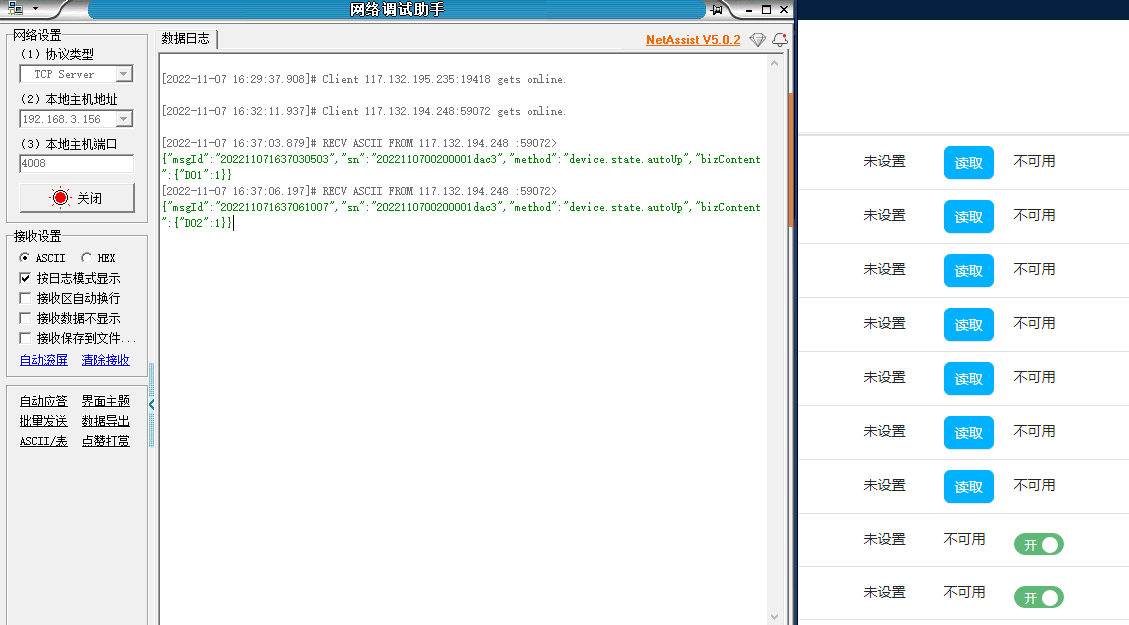

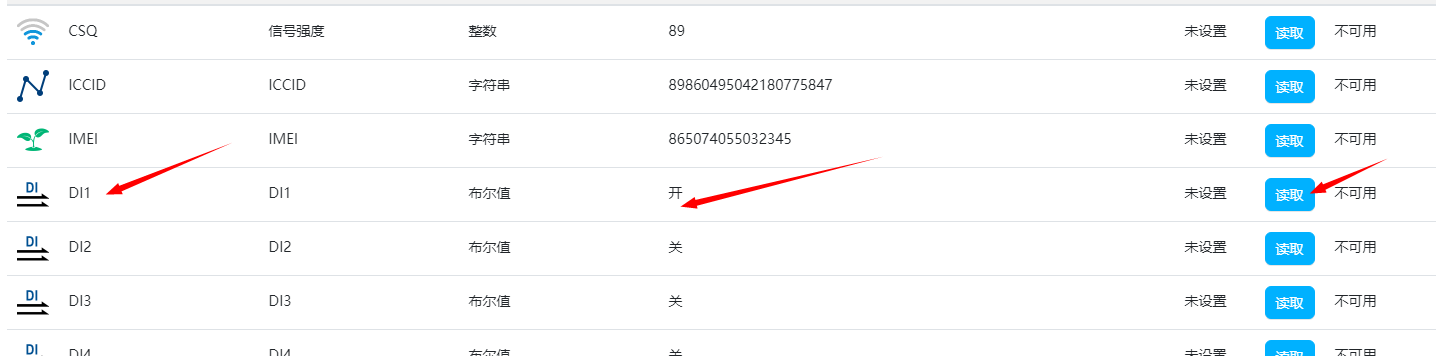

改變DI狀態后再點擊讀取平臺數據將會改變。（如果當前內置數據點為變化上報，自建服務器會收到數據點狀態）。
