一、準備工作
1.需要工具：
電腦一臺、PLC：三菱FX3U一個、觸摸屏：威綸MT8071一個、
（三菱圓形編程口轉USB）一根、觸摸屏與電腦通訊線一根（T型口數據線）、PLC與觸摸屏通訊線：電烙鐵一個、三菱圓形編程線、DB9母頭一個（有錢直接買現成的請?zhí)^通訊線接線）
2.電腦軟件：（下載可能需要先注冊賬號）
PLC：GXWORKS2
觸摸屏：EBpro
二、PLC接線圖紙

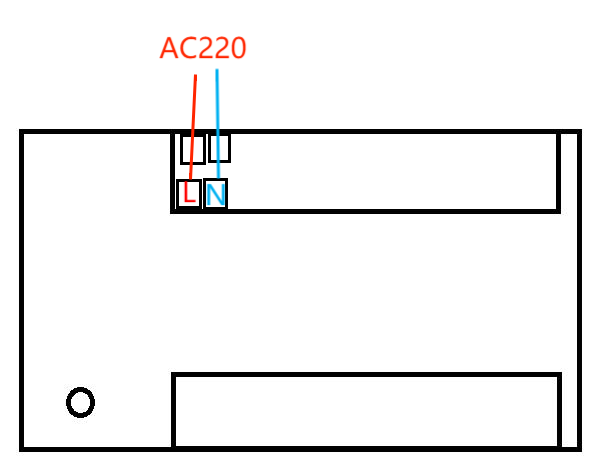

1.PLC電源接線

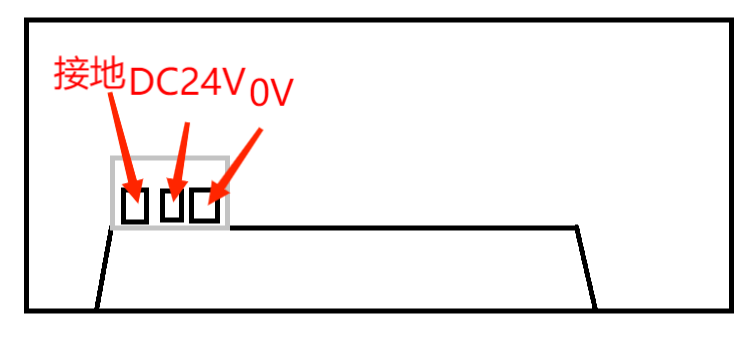

2.觸摸屏電源接線
因?yàn)橹皇峭ㄓ?，所?/span>PLC與觸摸屏接電源線跟通訊線就行，其余外圍電路不用管。（圖片可能與實際有偏差請以實際為準）
3.PLC與觸摸屏通訊接線

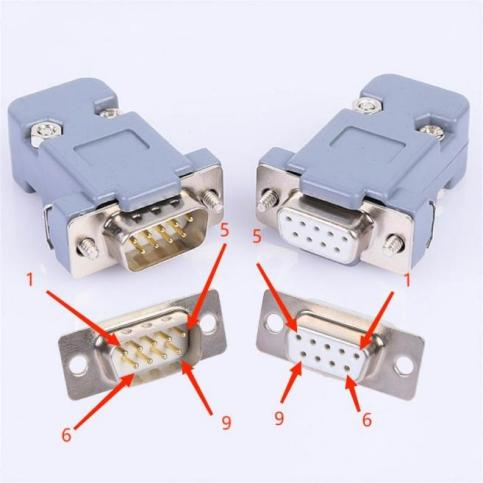

DB9PIN腳如下：
（圖片僅供參考請以實際產品為準）

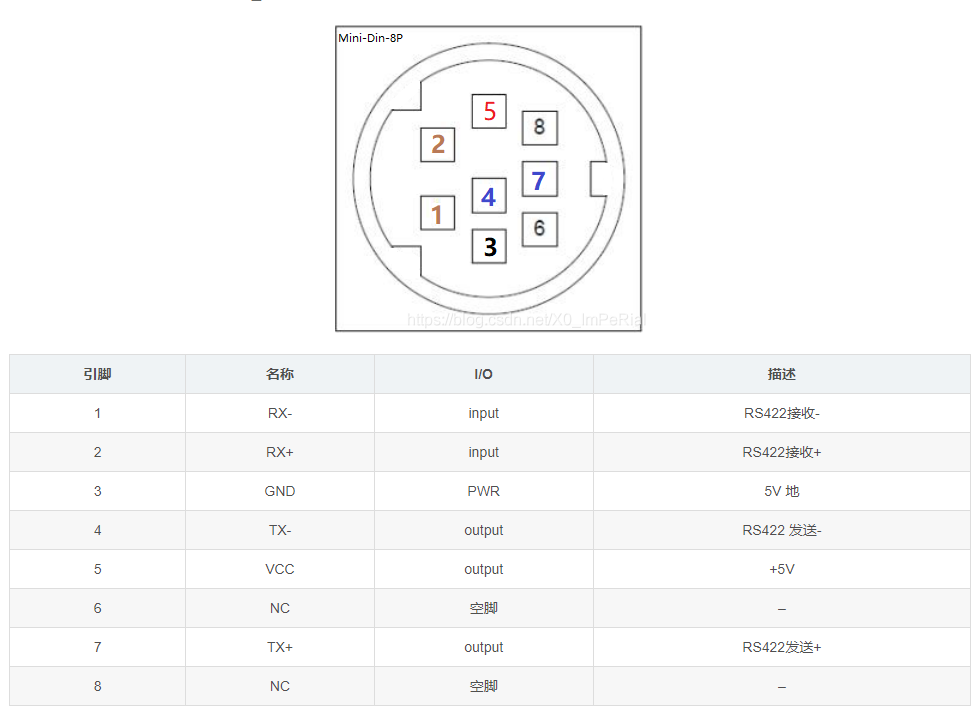

PLC:

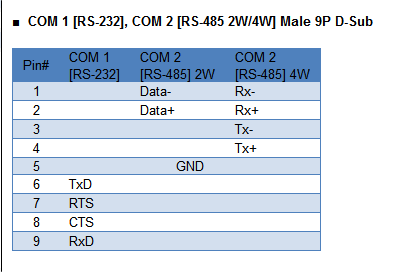

觸摸屏：

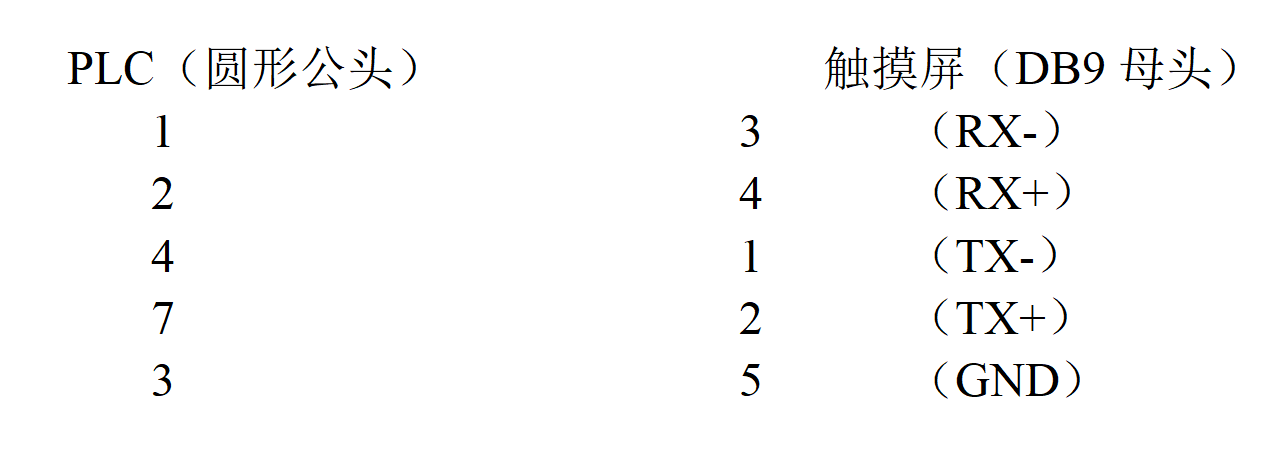

因?yàn)橐c三菱FX3U走RS422通訊所以接線參照COM2接線。
補充一個知識點：
RS422收發器可以作為RS485網絡使用，但是RS485收發器不能反過來用于RS422網絡。

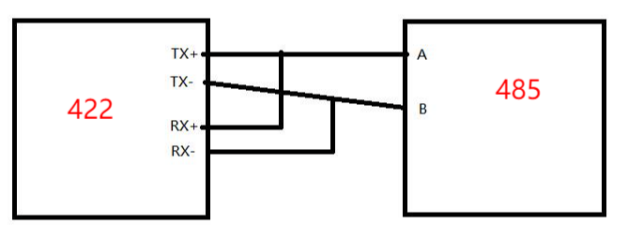

RS422收發器作RS485使用時需要同時控制兩個控制引腳處于相同電平，保證收發器工作在半雙工模式。短接示意圖如下：
三、簡易程序編寫，為測試做準備
PLC部分：

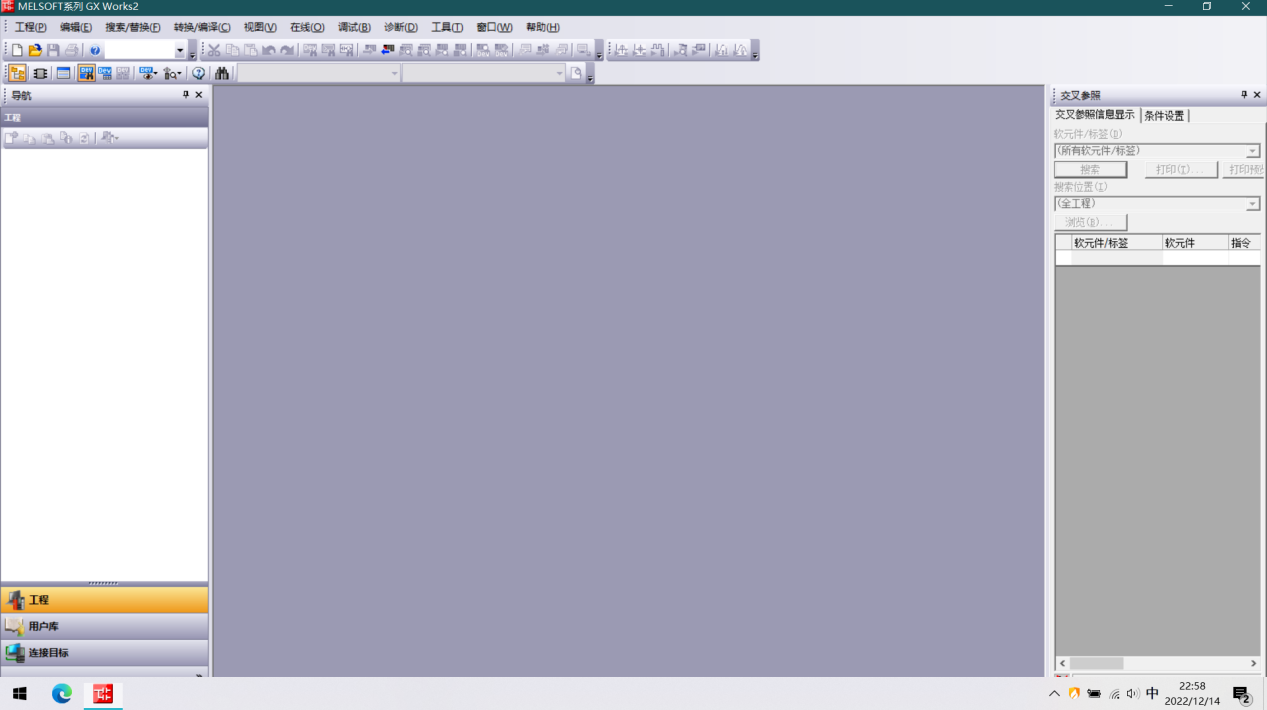

1.雙擊打開編程軟件
2.點擊左上角文件新建工程文件

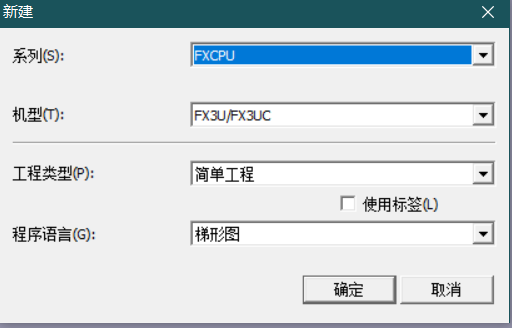

3.在彈出的界面選擇系列：FXCPU機型：FX3U/FX3UC

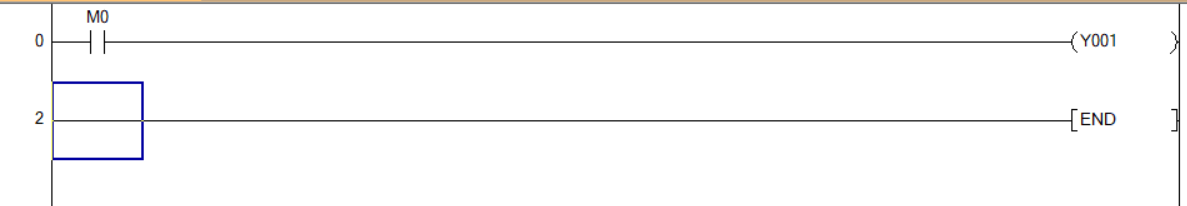

4.簡單的寫一個讓夠Y點輸出的程序，用來測試是否能通訊；
寫好之后按F4轉換程序；
5.給PLC上電，用三菱圓形編程口轉USB線將PLC連接到電腦；
6.點擊左側導航欄下邊的連接目標，再點擊Connection1；

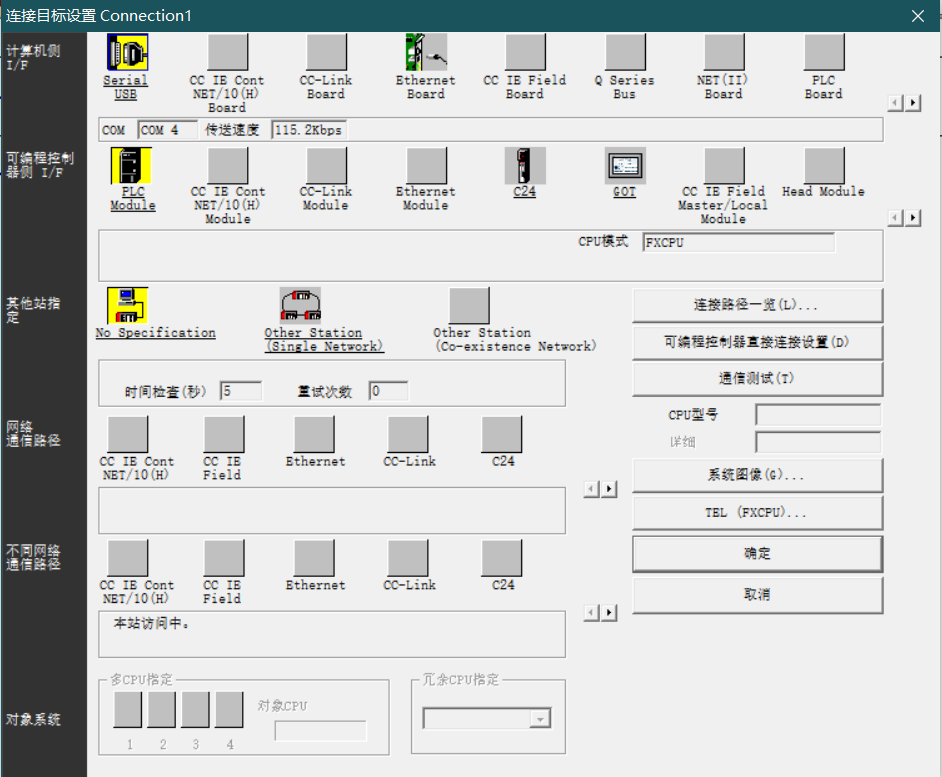

7.在彈出的界面里雙擊左上角的Serial USB；

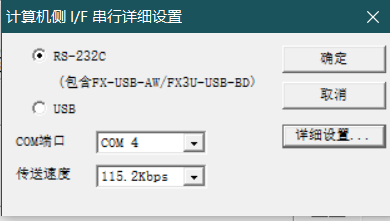

8.選擇插入通訊線所在的端口、完成后點確定。注意：波特率要與觸摸屏設置的波特率要保持一致。
9.點擊標題欄里“在線”，點擊PLC寫入；
在彈出的窗口中依次點擊“寫入-參數+程序-執行”。
10.等待PLC寫入完成，完成后需要手動點擊關閉。
到此PLC程序部分做完了。
PLC觸摸屏部分：
1.雙擊打開EBPRO觸摸屏軟件；

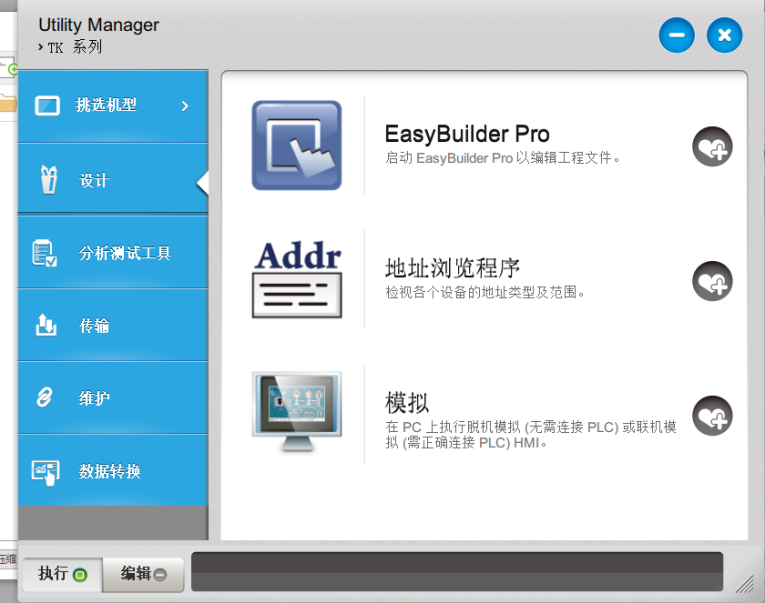

2.先點擊左側“設計”一欄再點擊EasyBuilder pro觸摸屏畫面編輯軟件；

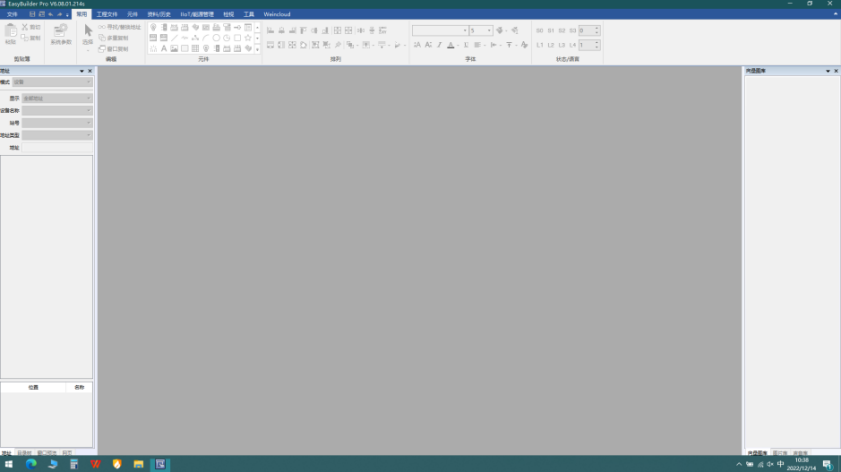

打開完成后會進入以下界面：
3.點擊左上角的文件選擇新建；
選擇IP系列第二欄含有MT8071IP，然后確定。

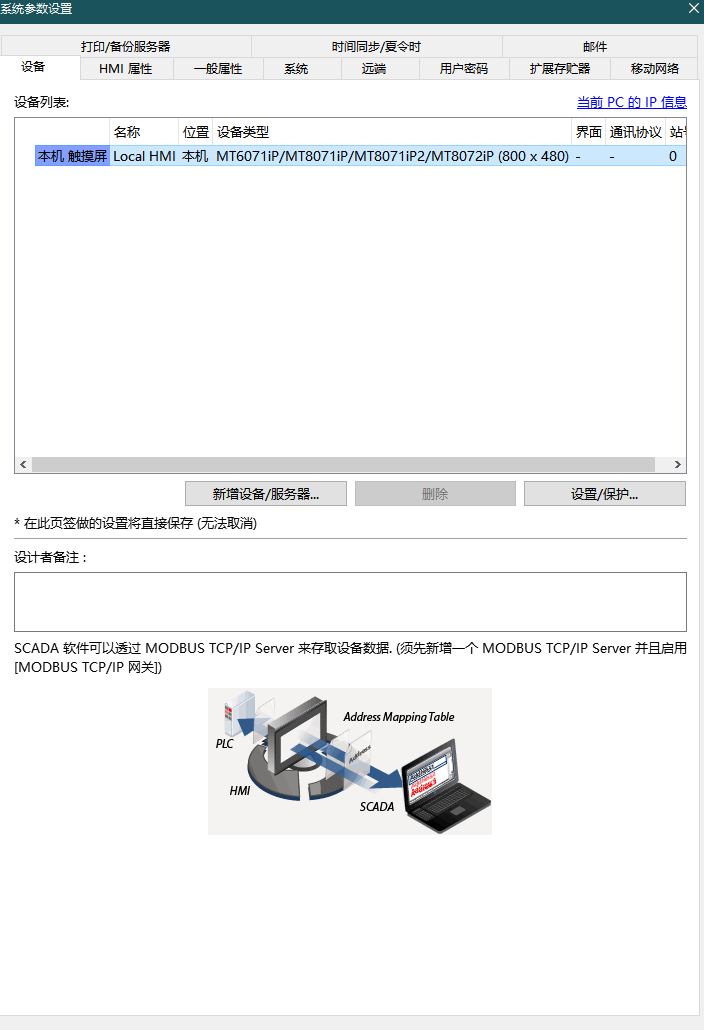

4.點擊新增設備/服務器，在彈出的窗口中先選擇品牌Mitsubishi再選擇FX3U/FX3G/FX3GA；

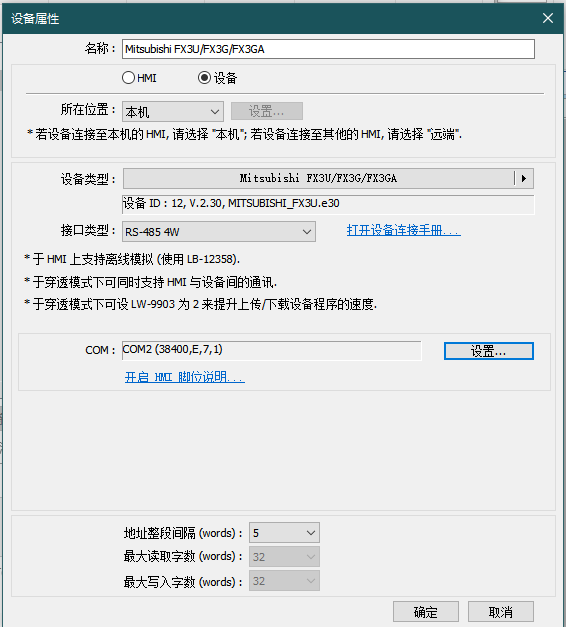

注意：因?yàn)榻泳€參照的是COM2，所以COM接口得選擇COM2不然會通訊不上。COM2波特率得與三菱FX3U設置一致，FX3U的編程口默認是9600波特率。
5.點擊左側目錄樹里10號開機啟動畫面：
在畫面里添加一個按鈕用于測試是否通訊上。點擊切換開關，將元件放到自己覺得合適的位置。
設置元件的一般屬性：
讀取/寫入地址：填寫對應PLC的軟元件；
操作模式：選擇切換開關。
標簽參數：
勾選使用文字標簽；
點擊狀態0，內容：自己想填啥填啥，不填也行（這里是狀態為0時顯示的內容）；
點擊狀態1，內容：自己想填啥填啥，不填也行（這里是狀態為1時顯示的內容）；
點擊確定。

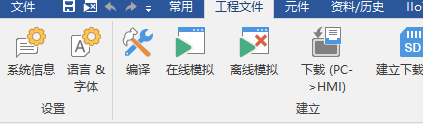

6.完成后點擊標題欄：工程文件-編譯。
7.給觸摸屏通上電，用通訊線將電腦與觸摸屏連接上，按下F7此時會彈出下載界面。
選擇USB下載線后點擊下載，到此觸摸屏這部分完成。
四、PLC設備通信測試
1.將三菱FX3UPLC用通訊線連接上威綸MT8071IP觸摸屏。
2.給三菱FX3UPLC與威綸MT8071IP觸摸屏通上電。
3.點擊觸摸屏上自己創建的按鈕，然后觀察觸摸屏與PLC：
（1）觸摸屏顯示文本是否從文本0的文字變成文本1的文字；
（2）PLC的輸出Y是否亮燈。
4.如果點擊觸摸屏按鈕之后，創建的按鈕從0變成1且PLC的Y點也有輸出則通訊成功。
