本案例將通過配置NA111系列串口服務器接入ModBus物聯網平臺，使得ModBus物聯網平臺能采集MA01-AXCX4020型號遠程IO模塊設備的DI狀態和控制DO輸出。

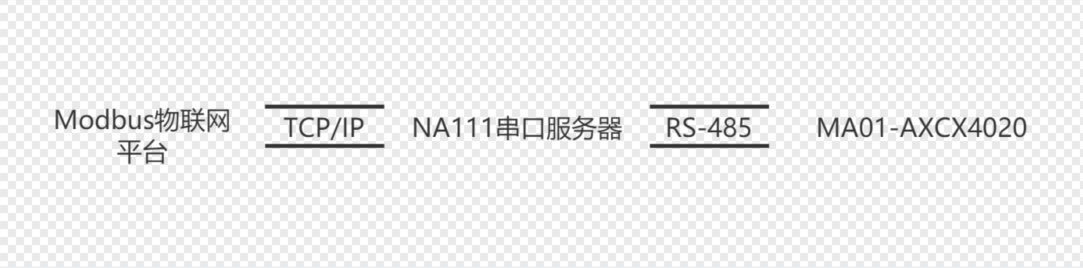

接入ModBus物聯網平臺的NA111串口服務器和MA01-AXCX4020型號遠程IO模塊關系圖：
NA111串口服務器一臺；

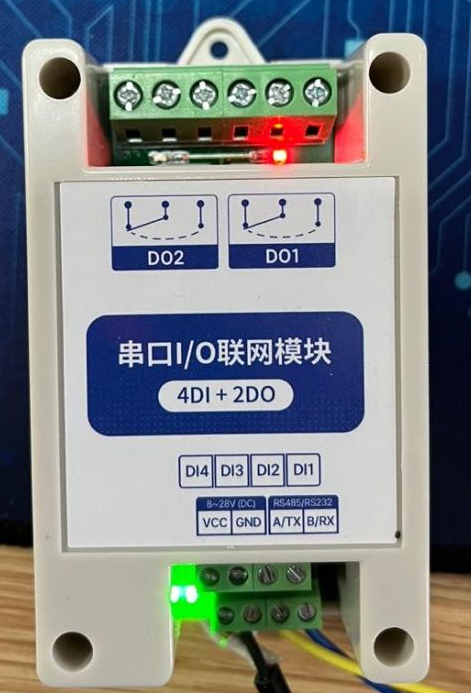

MA01-AXCX4020串口IO聯網模塊一臺；
網線一根；
RS485通訊電纜若干；
12V開關電源兩個；

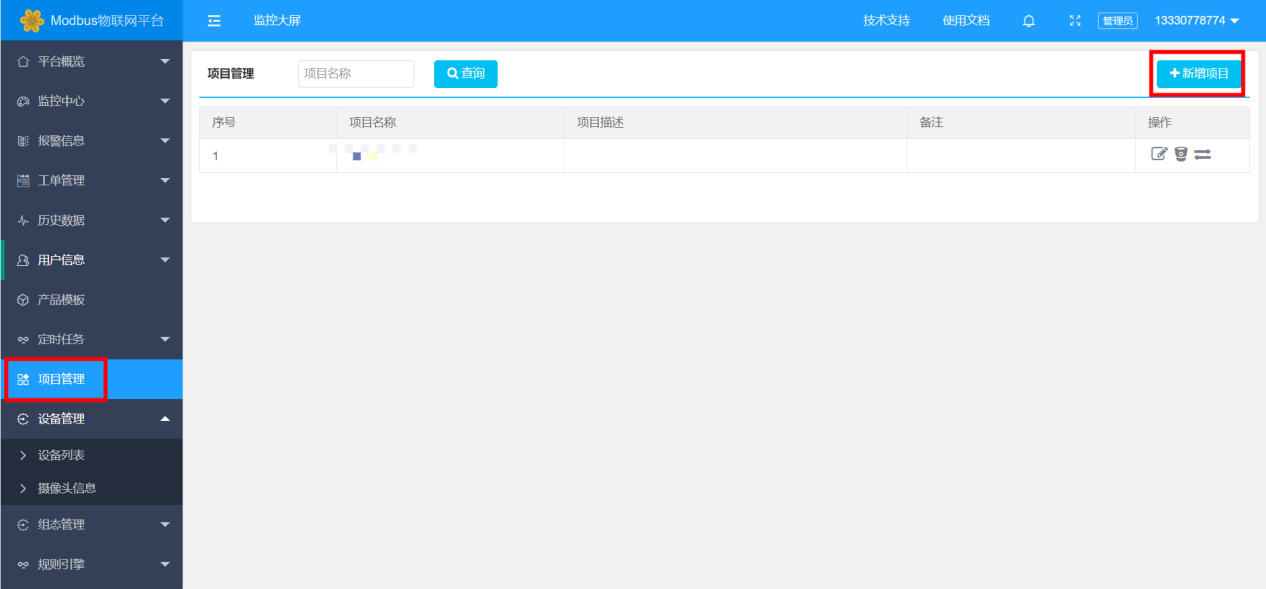

1、創建一個項目，在新增項目里填寫相應信息后進行保存，如圖所示：

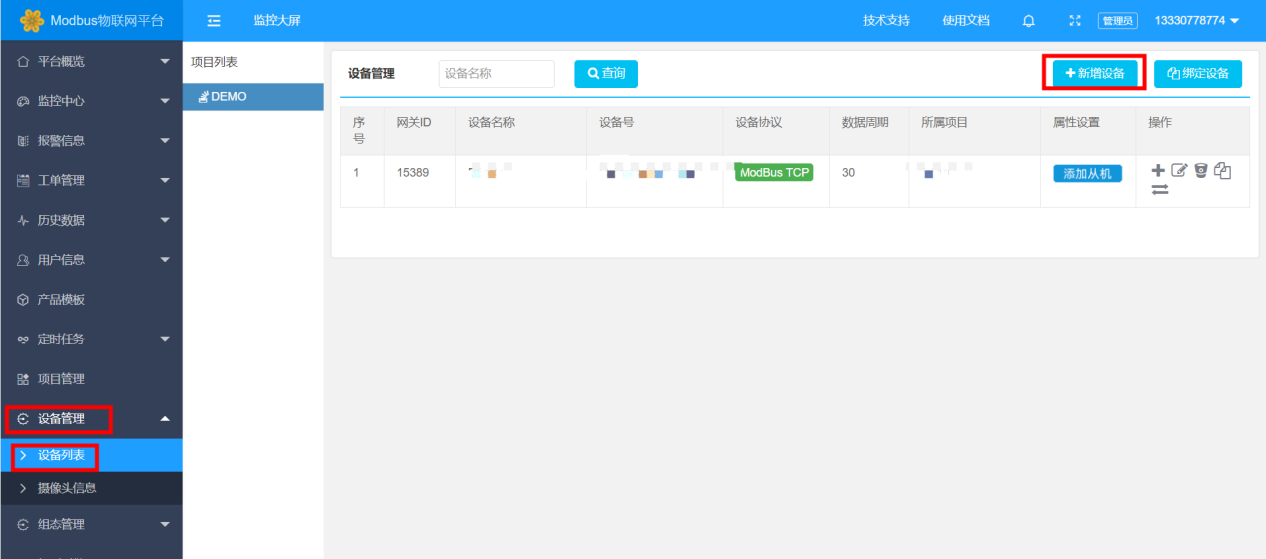

2、創建設備，點擊設備管理中的設備列表，進行新增設備，如圖所示：

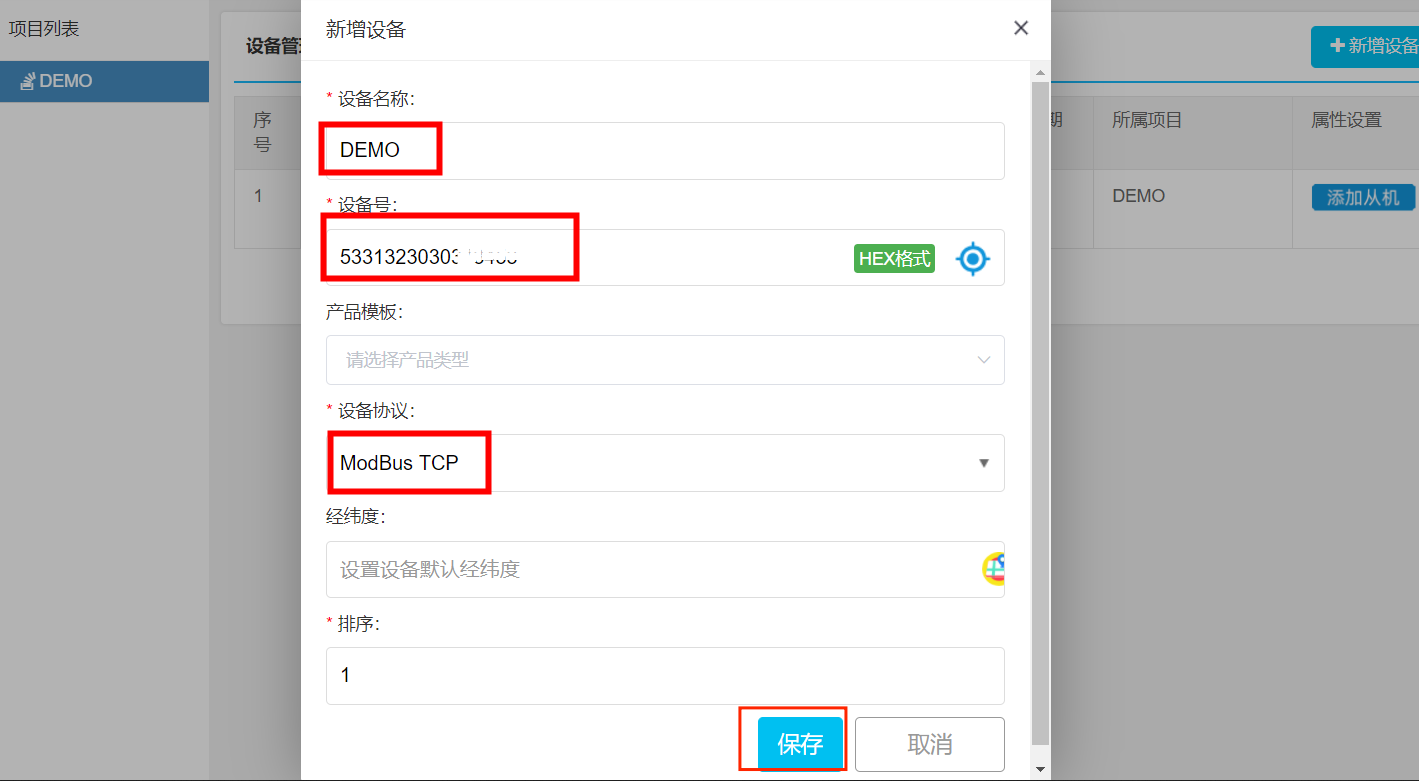

3、填寫設備名稱，手動填寫（自定義）或者隨機生成設備號SN（設備號SN進行復制備用），在設備協議中選擇ModBus TCP，其他可不進行填寫，然后保存即可，如圖所示：

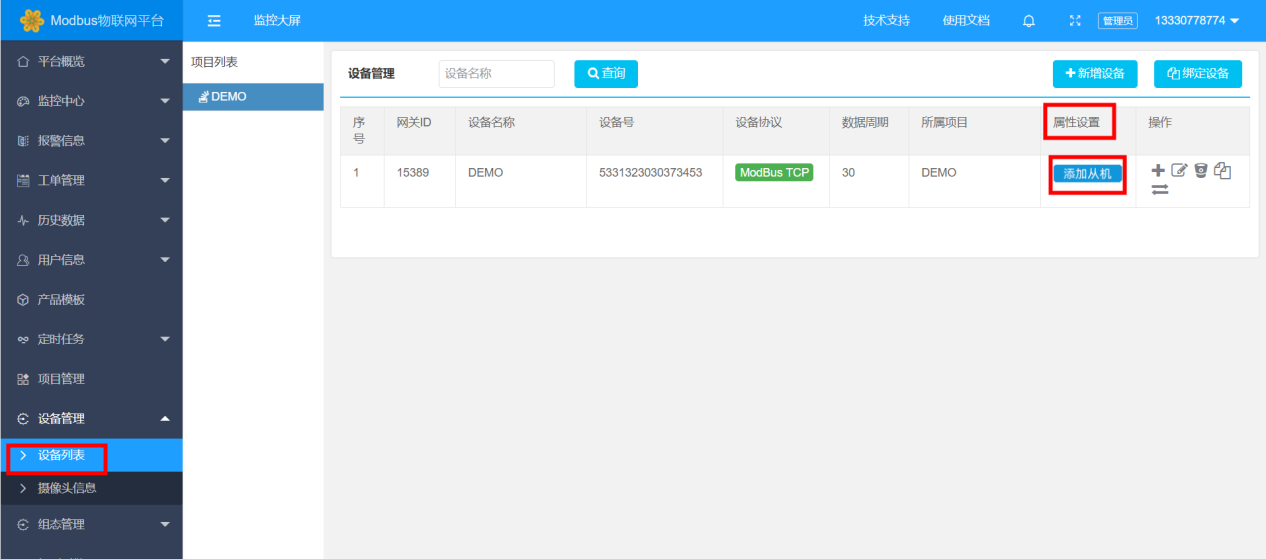

4、添加連接RS-485的MA01-AXCX4020型號遠程IO模塊設備，在設備列表中找到剛剛創建的串口服務器設備，然后在屬性設置處，點擊添加從機，如圖所示：

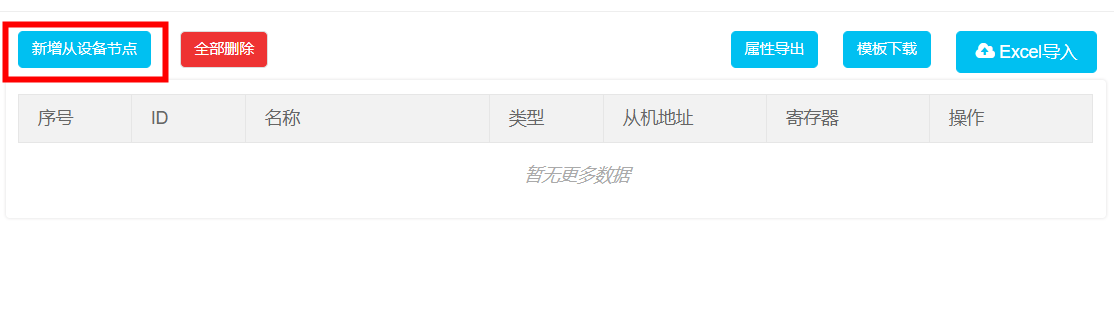

5、彈出對話框后，點擊新增從設備節點，如圖所示：

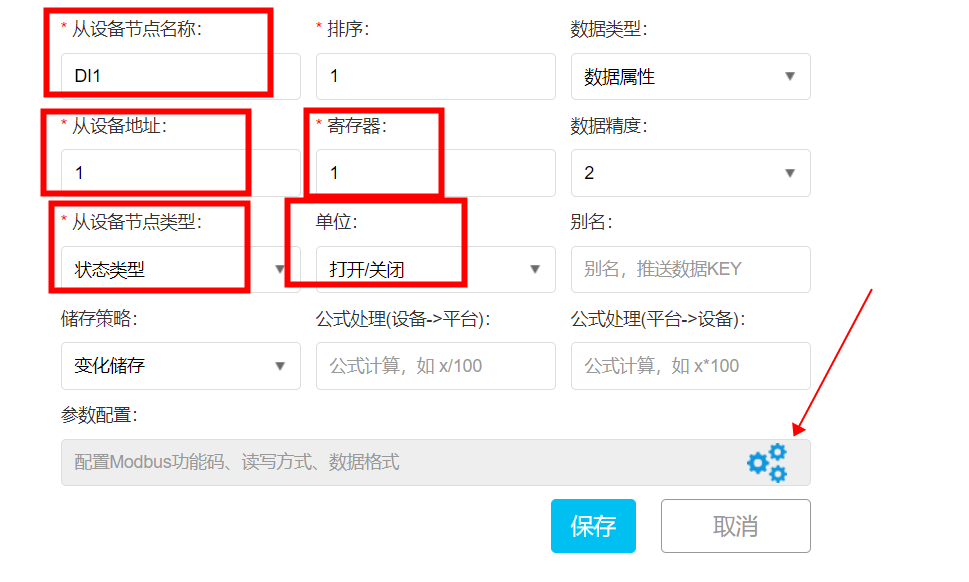

6、增加一路DI，從節點名稱：DI1，從設備地址：1（對應MA01-AXCX4020的設備地址），寄存器：1（對應MA01-AXCX4020的DI1的寄存器地址），從設備節點類型選擇：狀態類型，單位選擇：打開/關閉，最后點擊參數配置的圖標，如圖所示：
注：查詢MA01-AXCX4020設備各硬件寄存器地址，在億佰特官網（http://www.sunredled.com）的產品詳情下載用戶手冊查詢寄存器地址。

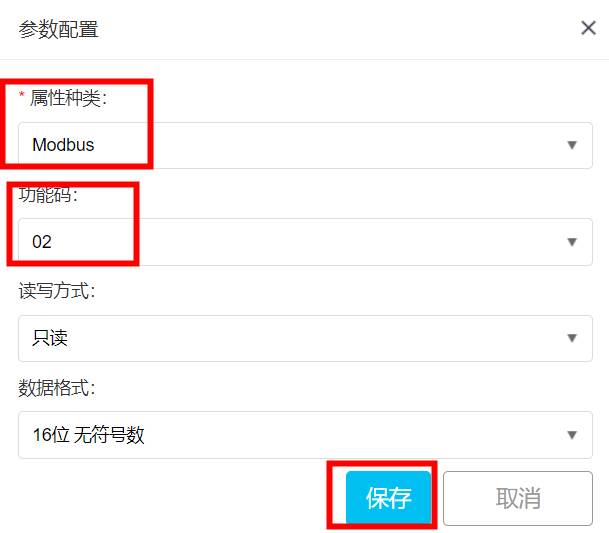

7、在彈出的參數配置的對話框中，屬性種類選擇：ModBus，功能碼選擇：02，然后點擊保存，如圖所示：
8、最后點擊保存，這樣就配置好了一路DI，如圖所示：

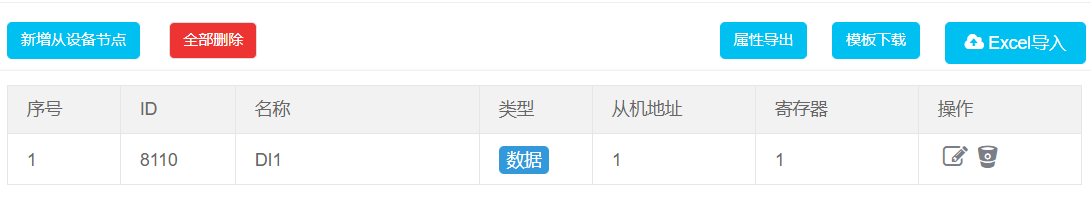

保存之后，如圖所示：

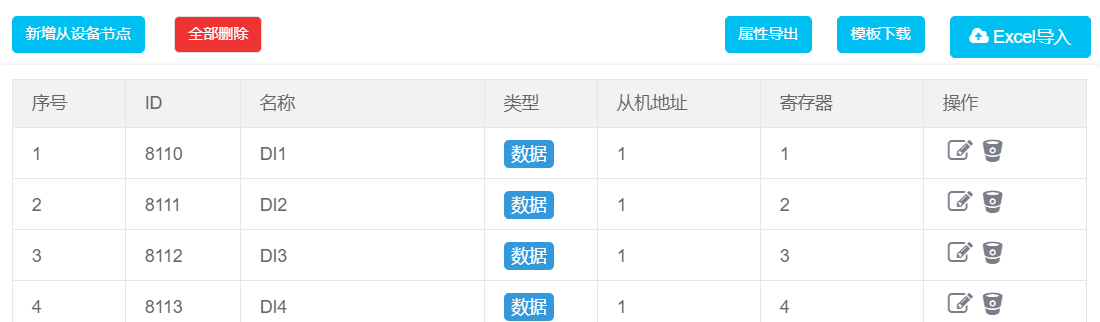

9、依次添加4路DI，只需要修改寄存器地址，如圖所示：

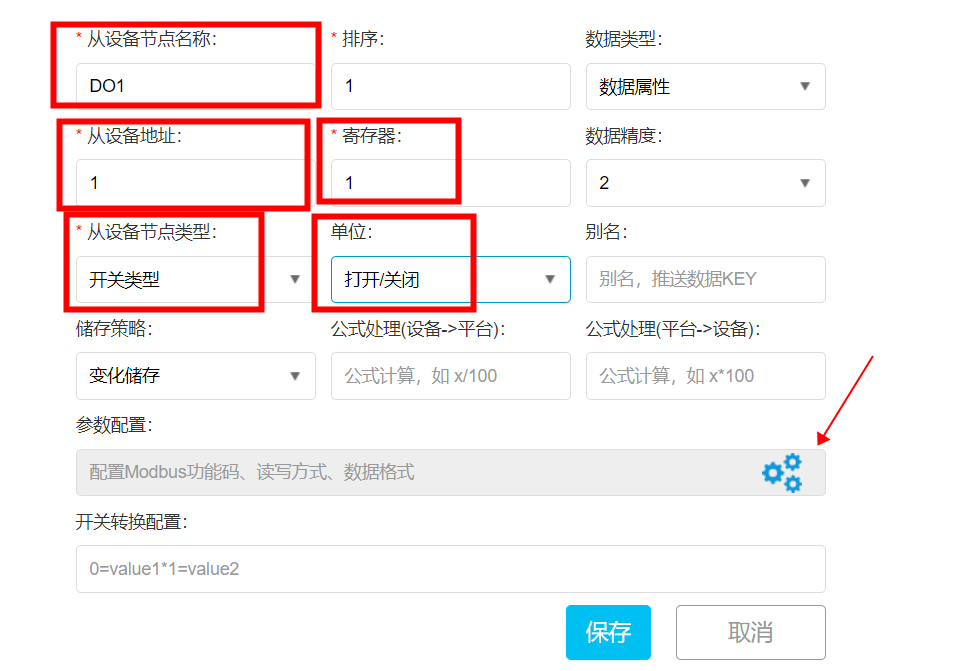

10、增加一路DO，從節點名稱：DO1，從設備地址：1（對應MA01-AXCX4020的設備地址），寄存器：1（對應MA01-AXCX4020的DO1的寄存器地址），從設備節點類型選擇：開關類型，單位選擇：打開/關閉，最后點擊參數配置的圖標，如圖所示：

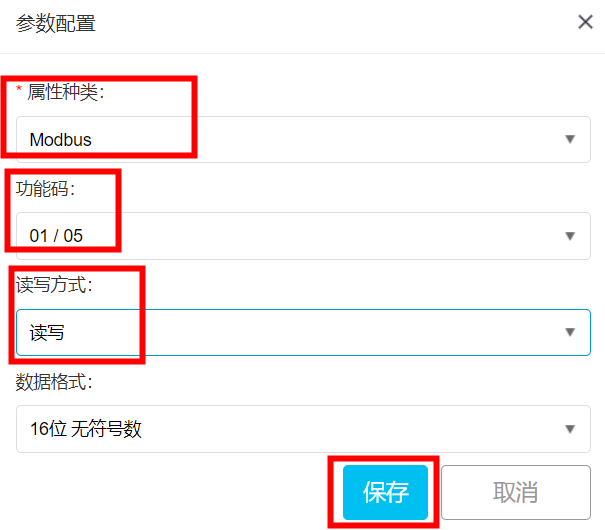

11、在彈出的參數配置的對話框中，屬性種類選擇：ModBus，功能碼選擇：01/05，讀寫方式選擇：讀寫，然后點擊保存，如圖所示：

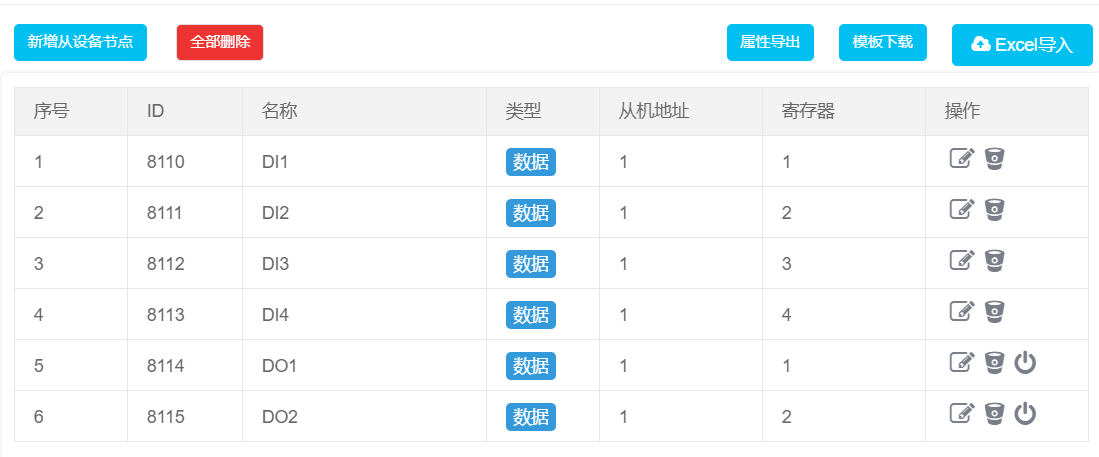

12、依次添加2路DO，只需要修改寄存器地址，如圖所示：
13、這樣我們就完成了MA01-AXCX4020所有數據點的配置。

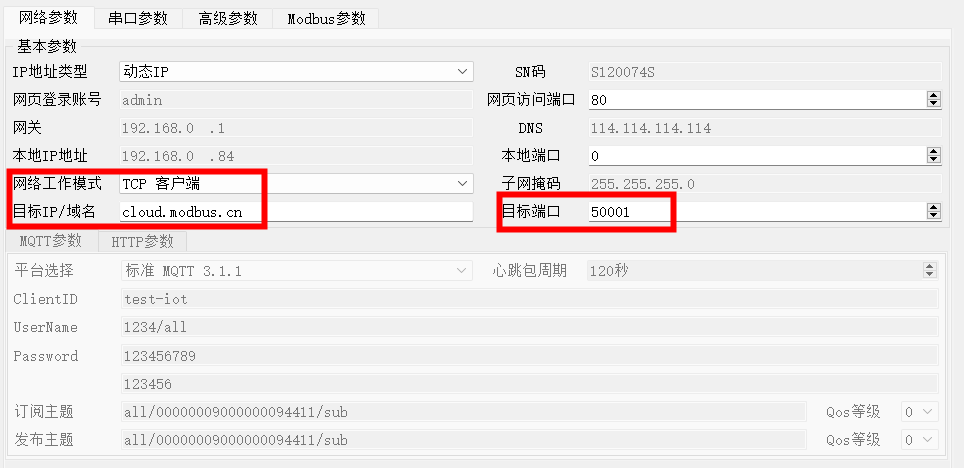

1、打開NA111串口服務器的上位機（可在億佰特官網相應位置下載），進行網絡參數配置，將網絡工作模式改為：TCP客戶端，目標IP/域名：cloud.ModBus.cn，目標端口：50001（ModBus物聯網平臺的連接參數），如圖所示：

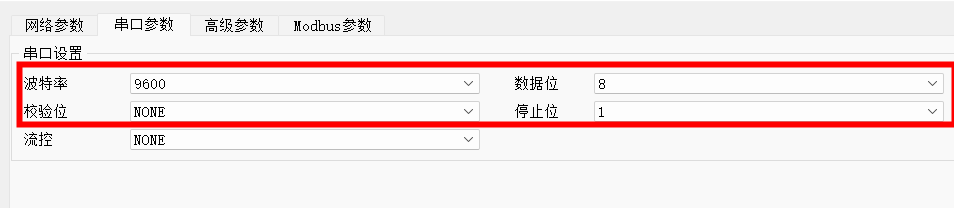

2、點擊串口參數，將串口參數配置為：9600-8N1（與MA01-AXCX4020串口參數配置成一致，后面就不再講述如何配置MA01-AXCX4020的串口參數了），如圖所示：

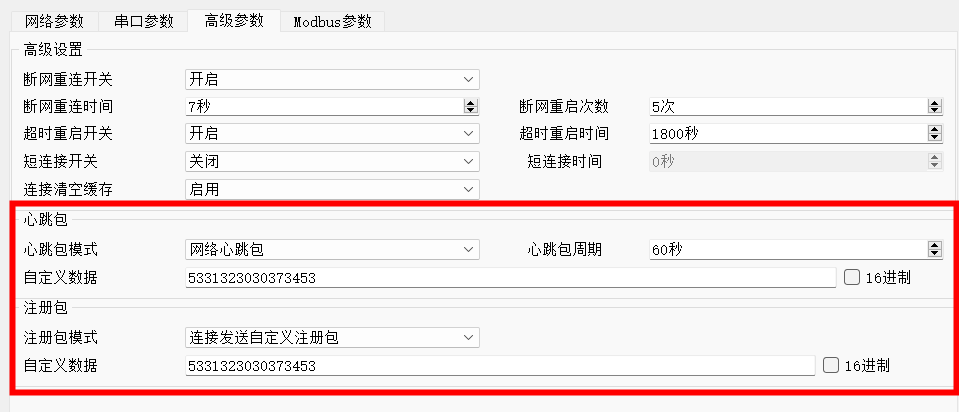

3、點擊高級參數，將心跳包模式配置為：網絡心跳包，心跳周期：60秒，心跳包的自定義數據填寫在云平臺備份的設備號SN：5331323030373453；將注冊包模式配置為：連接發送自定義注冊包，注冊包的自定義數據填寫在云平臺備份的設備號SN：5331323030373453，如圖所示：

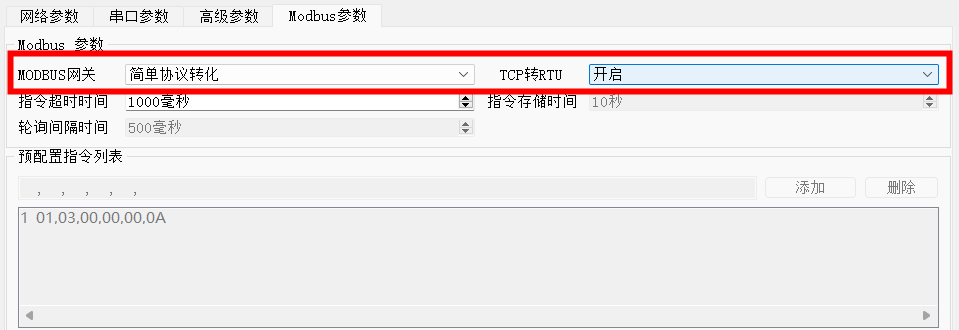

4、點擊ModBus參數，將ModBus網關的簡單協議轉換功能打開，將TCP轉RTU開啟，如圖所示：

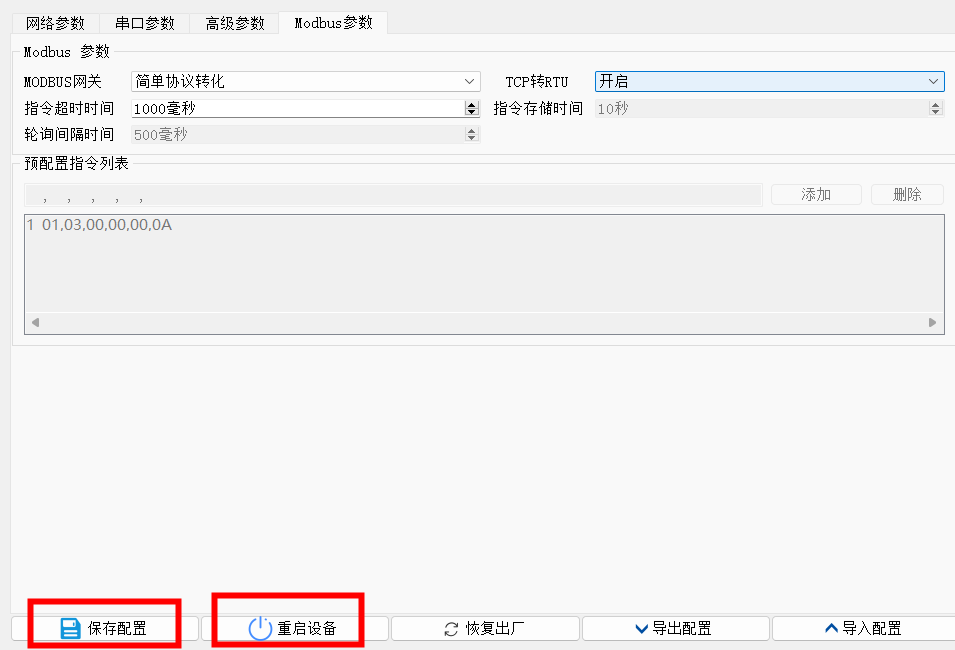

5、完成所有配置后，點擊保存配置，保存完成后重啟設備，如圖所示：

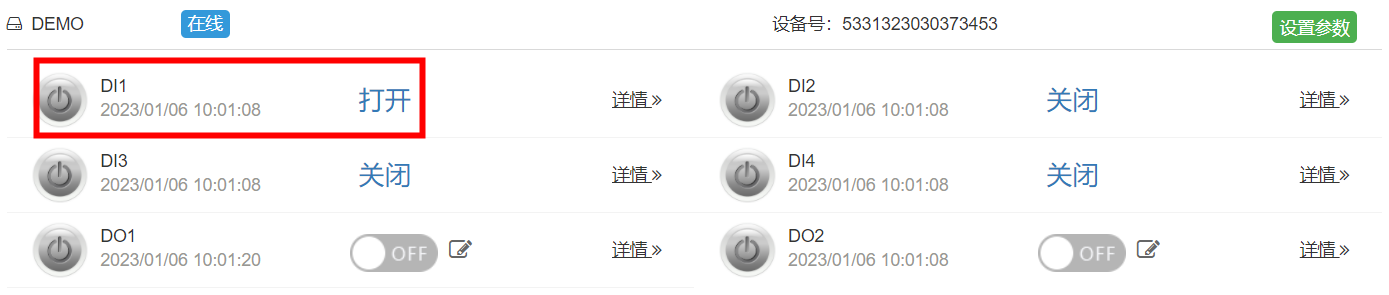

1、采集DI狀態：變化MA01-AXCX4020設備DI1的狀態，ModBus物聯網平臺會通過NA111串口服務器采集到MA01-AXCX4020設備DI1的狀態，如圖所示：

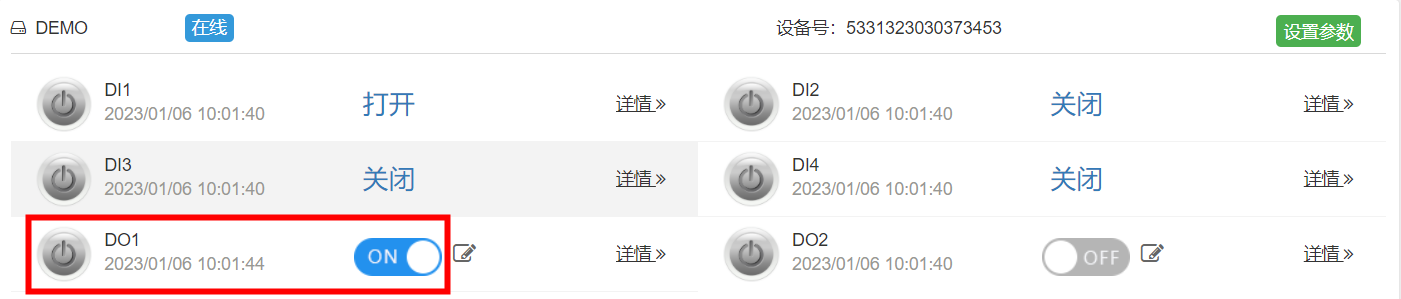

2、控制DO輸出：ModBus物聯網平臺下發打開指令，通過NA111串口服務器控制MA01-AXCX4020設備DO1的狀態，如圖所示：
自此便實現了ModBus物聯網平臺通過串口服務器采集MA01-AXCX4020設備的DI狀態和控制DO輸出。
