        【科普視頻】避免在PCB設計中出現電磁問題的7個技巧



        PCB設計中,經常出現電磁問題,如何有效避免呢,有以下七個小技巧。

        技巧1:將PCB接地,這樣可以減少發射、串?dāng)_和噪聲。

        技巧2:區分EMI,由于EMI不同,一個很好的EMC設計規則是將模擬電路和數字電路分開。

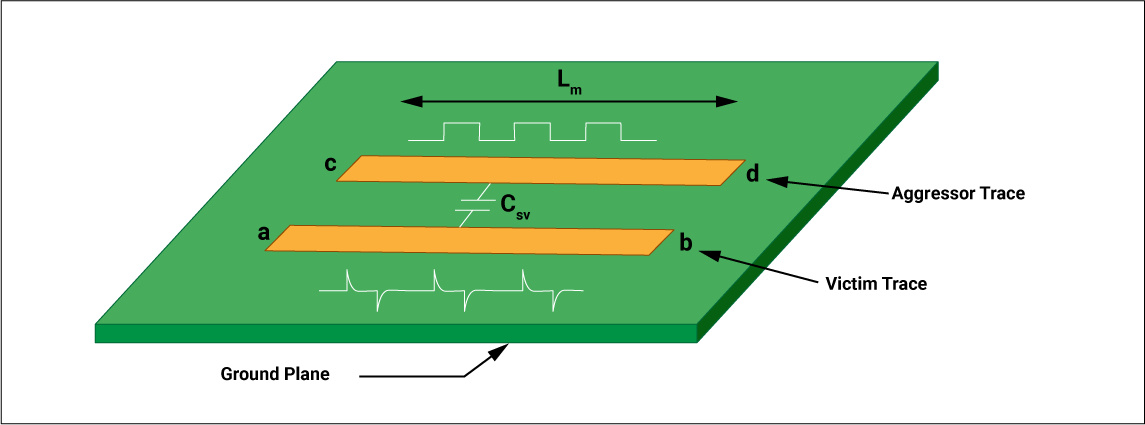

        技巧3:串?dāng)_和走線是重點,走線對確保電流的正常流動特別重要,返回路徑走線的長度應與發送走線的長度相同。

        PCB設計電磁問題

        技巧4:去耦電容,可減少串?dāng)_的不良影響,它們應位于設備的電源引腳和接地引腳之間,這樣可以確保交流阻抗較低,減少噪聲和串?dāng)_。

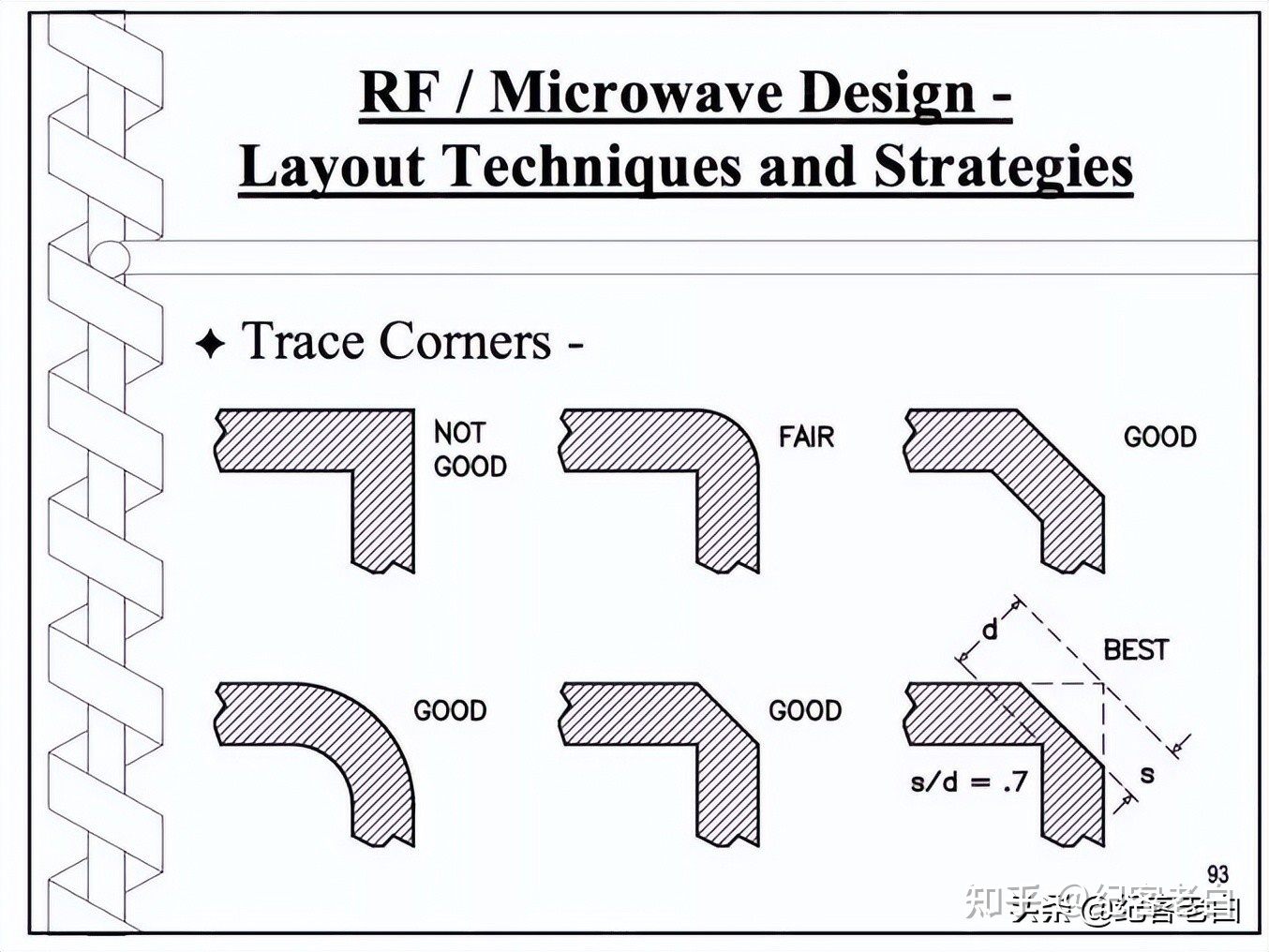

        技巧5:避免90°角,為降低EMI,應避免走線、過孔及其它元器件形成90°角,因?yàn)橹苯菚a(chǎn)生輻射。在該角處電容會增加,特性阻抗也會發生變化,導致反射,繼而引起EMI。

        無線通信

        技巧6:使用過孔需謹慎,在幾乎所有PCB布局中,都必須使用過孔在不同層之間提供導電連接。PCB布局工程師需特別小心,因?yàn)檫^孔會產生電感和電容。

        技巧7:電纜和物理屏蔽,承載數字電路和模擬電流的電纜會產生寄生電容和電感,引起很多EMC相關問題。如果使用雙絞線電纜,則會保持較低的耦合水平,消除產生的磁場。對于高頻信號,必須使用屏蔽電纜,其正面和背面均接地,消除EMI干擾。
