1、USB的誕生背景
在USB未誕生之前，各種設備要連接到計算機上，都需要通過各自不同各類的接口。如鍵盤、鼠標使用PS/2接口；打/復印機使用DB-25并行端口；串口使用DE-9串行端口。而且以上接口大多不可熱插撥，每次添加設備都需要重啟計算機。一種易于使用、低成本、高傳輸速率、靈活協議、支持?jǐn)U展的新總線誕生了，他就是USB總線——通用串行總線（Universal Serial Bus）。
2、USB標準的發展演變史
USB通信傳輸協議的制定組織是USB-IF，成員有因特爾、微軟、惠普、蘋果等。從 1996 年的第一代 USB 1.0 開始到現在最新的 USB4，中間迭代了很多版本，也經歷過多次改名。其標準主要包括以下幾個版本，而本文的內容也是基于USB2.0的標準編寫的。
A) USB1.0
B) USB2.0
C) USB3.0
D) USB3.1
E) USB3.2
F) USB4
3、USB總線的系統結構

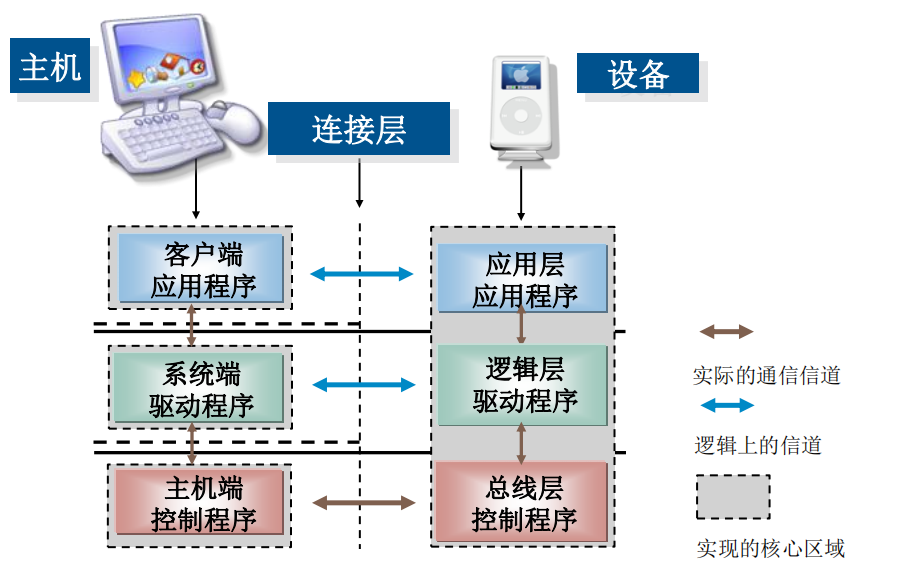

USB系統分為兩部分——USB主機、USB設備，當然還有他們之間的連接。結構如下圖:

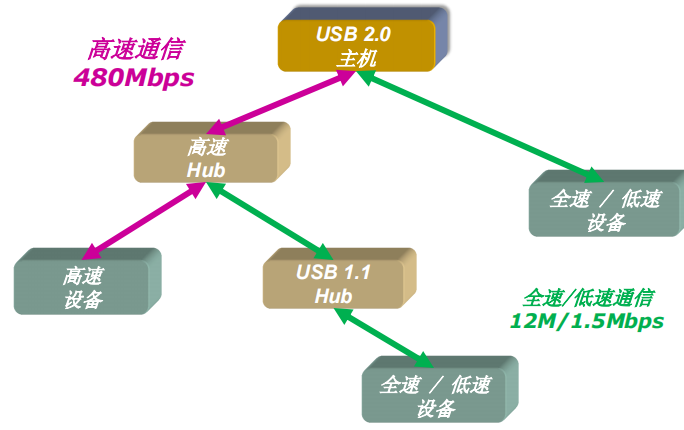

USB總線拓?fù)浣Y(jié)構示意圖如下：
USB2.0標準設備共分為兩類：USB2.0全速設備（FULL SPEED）和USB2.0高速設備（HIGH SPEED），兩者區別如下：
a、度：全速最高支持12Mbps、高速最高支持480Mbps；

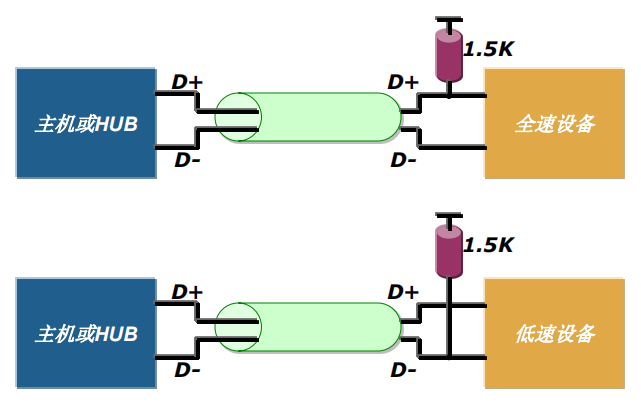

b、上拉電阻：USB2.0標準為區分全速和高速設備，協議規定分別在D+和D-上接一個1.5K的上拉電阻。其中，全速設備上拉電阻位于D+、高速設備位于D-；
4、USB主機與從機建立連接的過程（枚舉）如下：
■設備插入（通過上拉電阻確定設備接入，且區分是全速設備還是高速設備）
■主機供電
■初始化設備
■獲取設備描述符
■再?gòu)?fù)位
■分配地址（以下操作使用新的設備地址）
■再次獲取設備描述符
■獲取配置描述符
■獲取字符串描述符
■根據上面獲取的配置，配置設備
■配置完成即可開始通信
轉換為以下更通俗易懂的過程：
當設備連上后：
主機：你是啥設備??？
設備：0x12 0x01 0x00 0x02……設備描述符
主機：你都有些什么配置（功能）??？
設備：0x09 0x02……配置描述符（包括接口描述符、端點描述符、功能描述符等）
（主機通過上一步所讀取配置描述符，了解設備如項功能所使用的接口和端點）
主機：你有幾個接口??？
設備：0x09 0x04 0x00……接口描述符
主機：每個接口都用哪些端點??？
設備：0x07 0x05 0x82……端點描述符
主機：我知道啦，那我們開始傳輸數據吧。
設備：好的。
至此，整個連接過程建立完成，主機設備間可以開始通信。
注意：USB連接以及通信過程中，所有通信發起者都是USB主機，設備只能被動響應。
4、枚舉過程中各種描述符

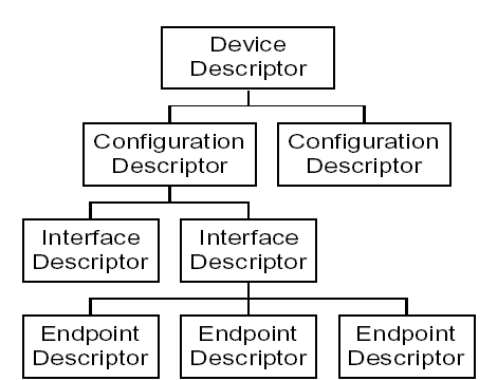

各種描述符之間的關系圖：

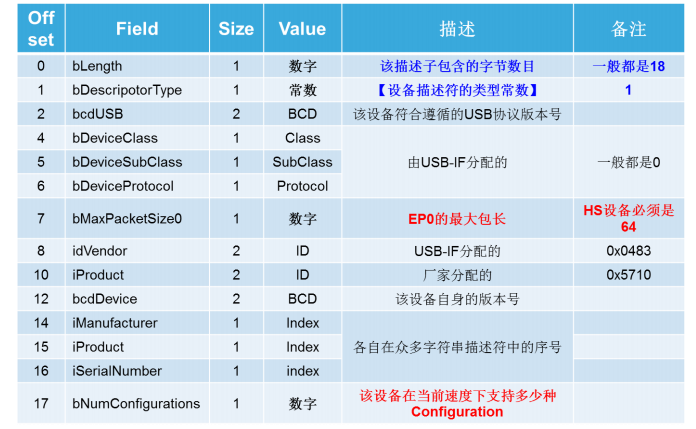

■設備描述符

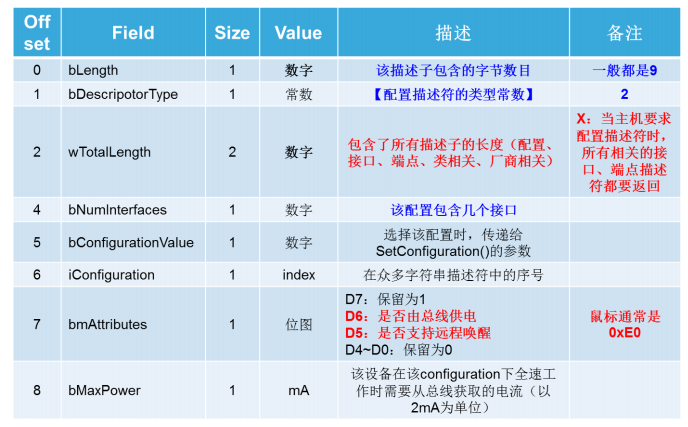

■配置描述符

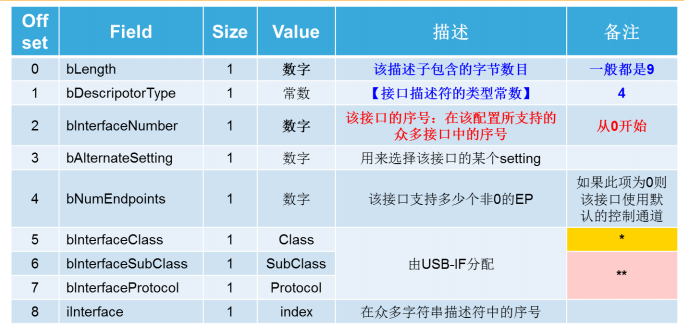

■接口描述符

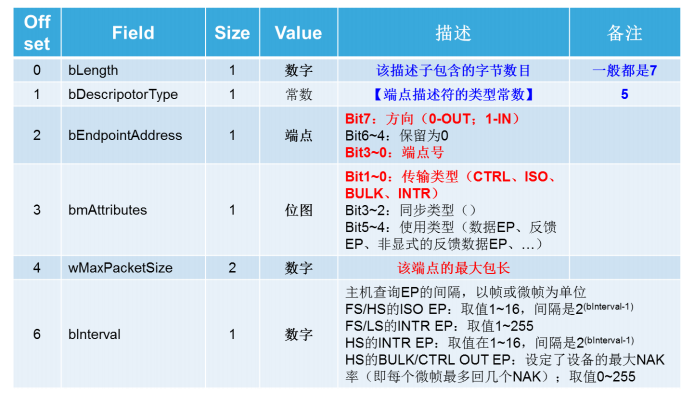

■端點描述符

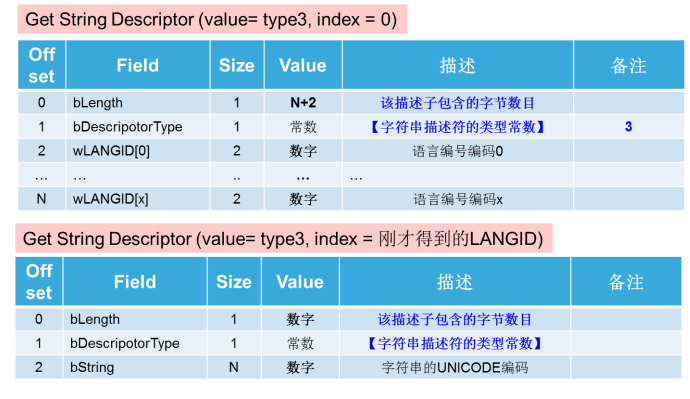

■字符串描述符
注：以上圖片參考來自網絡
