E77-400M22S是基于ST新推出的STM32WLE5CCU6（ARM Cortex-M4 + LoRa）SoC無線通信模塊，具備無線數傳通信遠，待機功耗低，抗干擾能力強，接口資源豐富，處理能力強，外形尺寸小等特性。并適用于 433/470MHz 頻段貼片式 LoRa 無線模塊, 使用工業級高精度32.768KHz和32MHz晶振。
E77-400M22S無線通信模組需用戶二次開發，可廣泛應用于物聯網行業，特別適合LoRaWAN的應用開發。
理想條件下，無線數據傳輸通信距離可達5.6km；
最大發射功率21.5dBm，軟件多級可調；
支持全球免許可 ISM 433/470MHz 頻段；
為支持密集網絡推出的全新 SF5~12SF 擴頻因子；
支持 1.8～3.6V 供電，大于 3.3V 供電均可保證最佳性能；

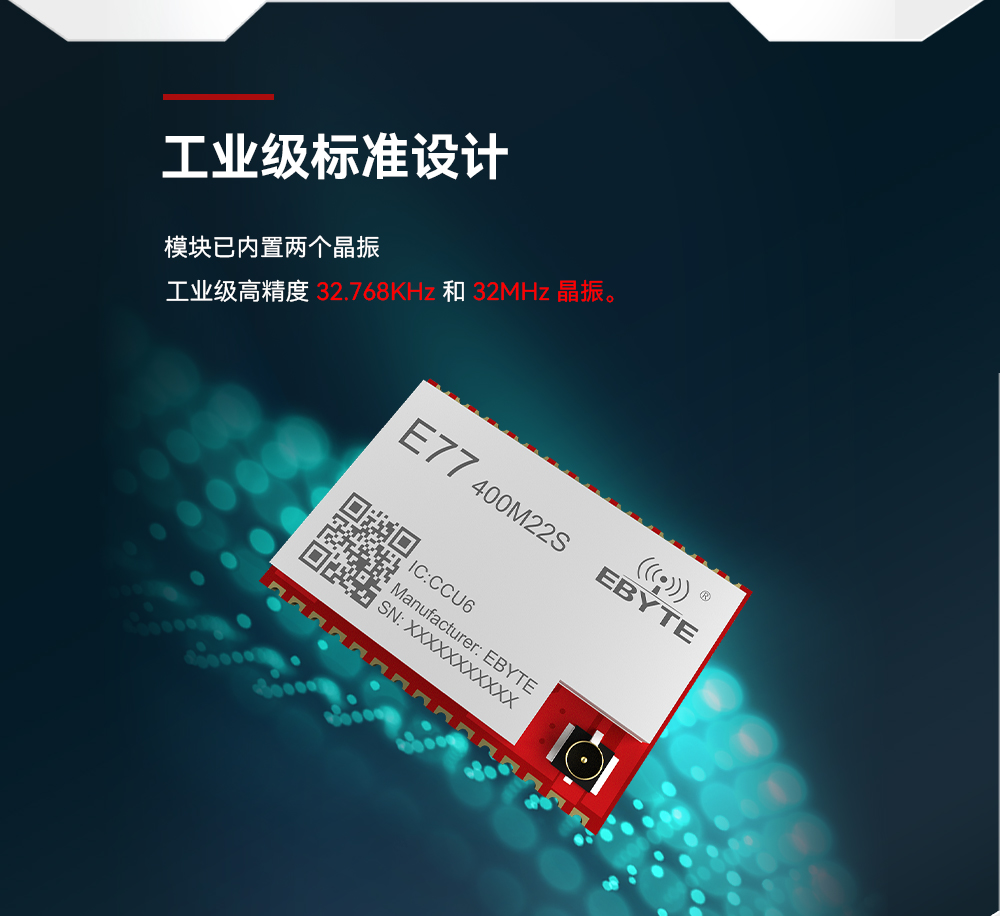

外部晶振使用 32.768KHz、32MHz 高精度工業級晶振；
14.0*20.0*2.7mm 小尺寸貼片封裝，利于系統集成開發；
工業級標準設計，支持-40～+85℃下長時間使用；
雙天線可選（IPEX/郵票孔），便于用戶二次開發，利于系統集成開發；
家庭安防報警及遠程無鑰匙進入；
智能家居以及工業傳感器等；
無線報警安全系統；
樓宇自動化解決方案；
無線工業級遙控器；
高級抄表架構(AMI)；
汽車行業應用。
射頻參數 | 參數值 | 備注 |
工作頻段 | 410~510 MHz | 支持 ISM 頻段 |
發射功率 | 0~21.5 dBm | 軟件可調，需用戶自行開發設置 |
接收靈敏度 | -118 dBm | GFSK，空速 1.2kbps |
參考距離 | 5600 米 | 晴朗空曠環境，最大功率，天線增益 3.5dBi，高度 2m，空速 1.2kbps |
LoRa模塊軟件編寫:
1、請參考成都億佰特官網提供的E77-400M22S DEMO 例程，該例程只演示了在LoRa調制解調方式下簡單的收發功能；
2、LoRaWAN開發請下載參考 ST 公司的 stm32cubewl 庫文件中的使用說明，并使用 stm32cubemx 軟件生成相關開發平臺的協議棧工程；
3、PA6、PA7 引腳做為模塊內部控制射頻開關使用，PA6 = RF_TXEN，PA7 = RF_RXEN， RF_TXEN=1 RF_RXEN=0 為發送通道，RF_TXEN=0 RF_RXEN=1 為接收通道；RF_TXEN 、RF_RXEN 不能同時為高電平或低電平；
