E103-W04是億佰特開發的一款高性能、高可靠的WiFi數傳模塊，WiFi模塊集成了透傳功能，即拿即用，可實現TTL串口數據通過WiFi實現設備聯網數據交互。在該串口轉WiFi模塊的上位機快速使用之前， 先認識一下上位機的各個區功能，所有的功能設置都建立在對上位機了解的基礎上，上位機是使用 AT 與設備進行快捷交互的，用戶可以直接通過 AT 對設備進行配置，效果與上位機是一致的。上位機功能區參數詳解請看下文：

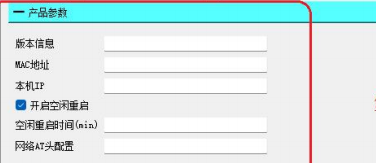

版本信息/MAC地址：都是設備固有參數，用戶只能讀到；
本機IP：本機IP選項是設備連上wifi模塊之后的查詢才會有效的參數，反應設備本身的ip；
空閑重啟：空閑重啟如果為勾選狀態，即為空閑重啟啟用，設備在空閑重啟時間內如果沒有進行任何網絡信息交互和RS485接口信息交互，就會軟件重啟設備?？臻e重啟時間單位為分鐘；
網絡AT頭配置：設備的默認網絡AT頭為NETEbyte也就是說網絡上下發的數據，如果是帶有這個頭部的，會被視作AT指令，不會被當成信息，這個頭是可以用戶自己配置的，不能中文，長度在3-23個英文字符、數字之間，比如在后續設置好網絡通信后，發送NETEbyteAT+VER設備會通過網絡回復您相關設備信息(為回車換行符，不是字符串)，更多AT指令查看設備的AT手冊。

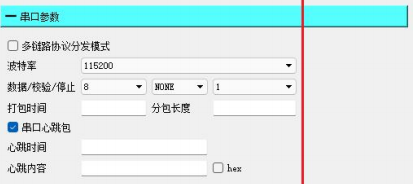

多鏈路協議分發模式
如果勾選，比如您已經創建了兩個鏈路分別連到了兩個TCPS服務器，那么TCPS服務器下發的信息將會帶有一個特定的頭部通過RS485接口傳出來，頭部長度為5位，距離頭部的內容查看后面的協議傳輸部分內容，同時，無論您是否勾選這一選項，向RS485接口發送信息，上傳至網絡，信息是可以帶有頭部的，比如頭部指定是向鏈路1發送的，那么只有鏈路1才會將這一條信息發送出去，頭部具體規則查看后面的協議傳輸部分。
波特率/數據/校驗/停止位
代表的是設備485串口的屬性，如果更改，那么在重啟設備之后，上位機必須更改最上面的串口屬性為您更改的內容，再打開串口，才能進行正常通信打包時間/分包長度
默認為50/1024代表50ms為兩包數據之間的最小間隔，比如您兩包數據向485發的時間間隔非常小，只有30ms(小于50ms)，那么兩包數據將會合成一包數據，不會區分開，分包長度1024代表如果一包數據長度非常長，長達1300字節(大于1024)，那么會被分為兩包數據發送。
串口心跳包/串口心跳包時間/串口心跳包內容
這個功能默認是關閉的，用戶需要可以自行打開（勾選串口心跳包選項即可），串口心跳包時間單位為秒，心跳內容為會通過RS485串口接口發送出來的內容，右側的hex勾選意思是心跳內容會轉化為hex格式（hex格式應用較少，如果勾選，會發送hex格式的內容）。打開后，每隔一個串口心跳時間設備都會通過RS485接口發送串口心跳信息出來。

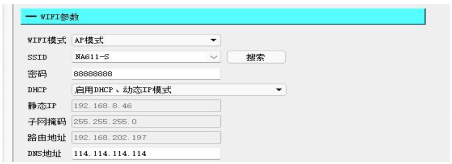

WIFI模式/SSID/密碼
代表wifi的參數，比如AP模式，ssid為test，密碼為12345678，那么設備就是一個熱點，可以通過wifi連接，熱點名稱為test，密碼為12345678。如果設置STA模式，ssid為test，密碼是9876543210，那么設備重啟后將會以9876543210這樣的密碼去連接一個名為test的路由器(熱點)。
DHCP/靜態IP/子網掩碼/路由地址
DHCP選擇部分可以選擇動態IP和靜態IP模式（STA模式下起作用），如果是動態IP很好理解，就是設備連上路由器(熱點)后，設備的IP是由路由器(熱點)動態分配給設備的，所以在每一次重啟設備或者重新連接wifi時，設備的地址是可能發生變化的。如果是靜態IP模式，下面的靜態IP處可以填您想固定的IP地址，但是注意這個不能亂填的，必須保持同網段并且這個地址沒有被分配給別的設備，比如您的路由器是192.168.3.XXX網段的，您的靜態IP只能填比如192.168.3.52這種，不可以跨網段填寫，下面的子網掩碼一般不需要改動，路由地址就是路由器的IP地址，設置正確的情況下，每次設備上電連接上路由器，都會是這個靜態IP。
DNS地址：解析地址一般不需要改動
