E103-W04是億佰特開發的一款高性能、高可靠的串口轉WiFi無線數傳模塊，WiFi模塊集成了透傳功能，即拿即用，可實現TTL串口數據通過WiFi模塊實現設備聯網數據交互。該WiFi模塊具有modbus物聯網網關、協議轉換等多種功能，本文重點介紹E103-W04串口轉WiFi模塊的快速入門教程，如下文所示：

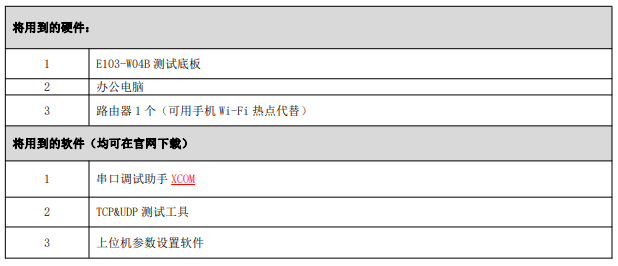

注：快速入門主要用于快速驗證模組基本功能，本本采用測試底板進行描述。
將USB連接到電腦，接通連接天線。

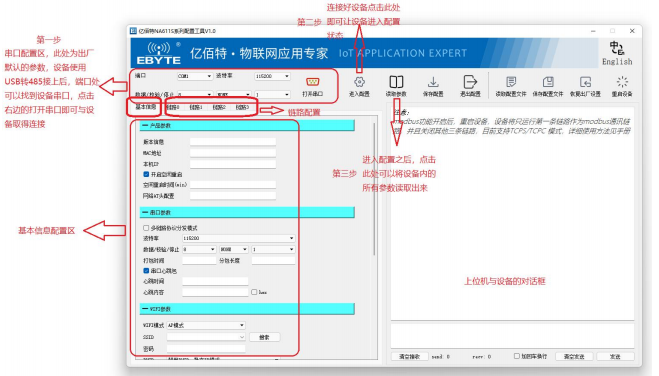

先認識一下上位機的各個區功能，所有的功能設置都建立在對上位機了解的基礎上，上位機是使用AT 與設備進行快捷交互的，用戶可以直接通過 AT 對設備進行配置，效果與上位機是一致的。

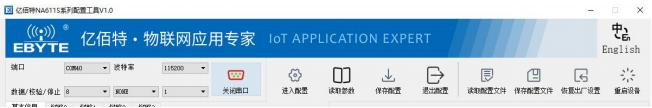

第一步：串口配置區,此處為出廠默認的參數，設備使用USB轉RS485接上后，端口處可以找到設備串口，點擊右邊的打開串口即可與設備取得連接。

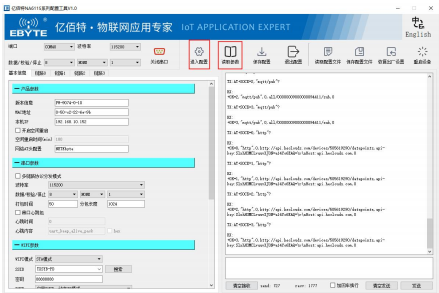

第二步：連接好設備點擊此處，即可讓設備進入配置狀態；
第三步：進入配置之后，點擊此處可以將設備內的所有參數讀取出來。
（1）、 選擇對應的串口，并正確配置串口波特率參數，出廠默認波特率115200，8位數據位，1 位停止位，無校驗位（NONE）；
（2）、 點擊進入配置后讀取參數，獲取設備的當前配置參數；

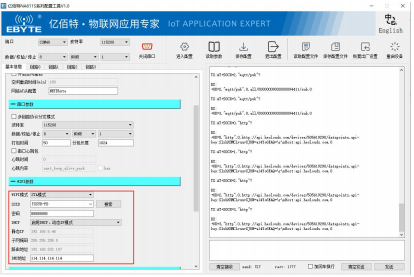

（3）、 選擇WIFI模塊工作模式，打開 STA 模式，初次打開 STA 模式設備自動使能動態 IP（DHCP）；
（4）、 配置設備連接的 WiFi 名稱和密碼；

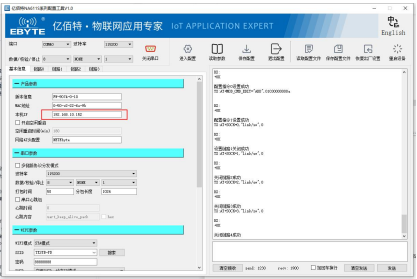

（5）、 保存參數，重啟設備，等待設備重啟完成后，讀取參數獲取設備的 IP 地址；

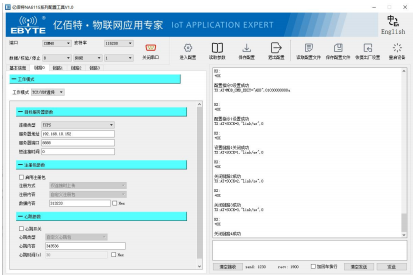

（6）、 配置鏈路參數，出廠默認為服務器模式（TCPS），IP 為設備動態獲取，此處為 192.168.10.152，修改本機端口為 8888；
（7）、 點擊保存，重啟設備；

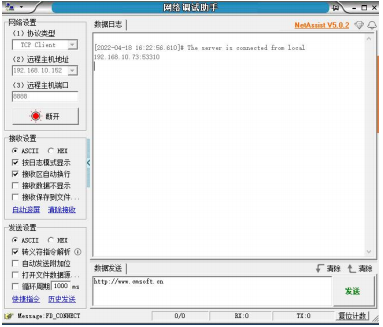

保持電腦與設備保持連接同一路由器（連接成功LINKA 常亮），電腦使用動態 IP（配置方法參考 2.4AP 模式通訊測試），打開網絡助手，連接設備服務器（192.168.10.152:8888，根據設備實際獲取 IP 而定，連接成功 LINKB 常亮），若按照以上方式配置無法連接，建議關閉電腦防火墻；

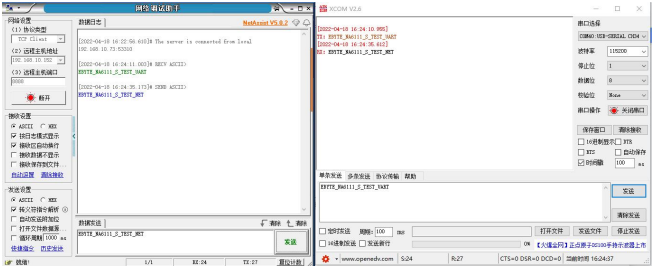

通訊測試使用串口助手發送“EBYTE_NA6111_S_TEST_UART”，網絡助手收到“EBYTE_NA6111_S_TEST_UART”，網絡助手發送“EBYTE_NA6111_S_TEST_NET”，串口助手收到“EBYTE_NA6111_S_TEST_NET”；
