本案例主要講解MA01系列串口IO聯網設備與顧美CX3G-16MT（以下簡稱PLC）操作細則，本文以MA01-AACX2240型號串口I/O聯網模塊為例。
（1）MA01-AACX2240串口IO聯網模塊設備一臺；
（2）Mini USB數據線一根；
（3）顧美CX3G-16MT一臺；
（4）12V電源一個、24電源一個；
（5）開關按鈕（保持型）一個；
（6）通訊電纜若干；
（7）電腦一臺。
（1）GX Works2版本軟件，可通過三菱官網自行下載；

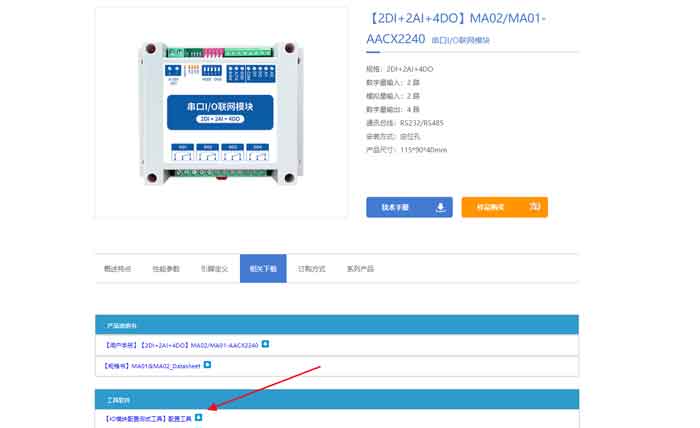

（2）億佰特IO模塊配置測試工具v1.6上位機，可在億佰特官網相對應位置下載；
1、配置PLC參數

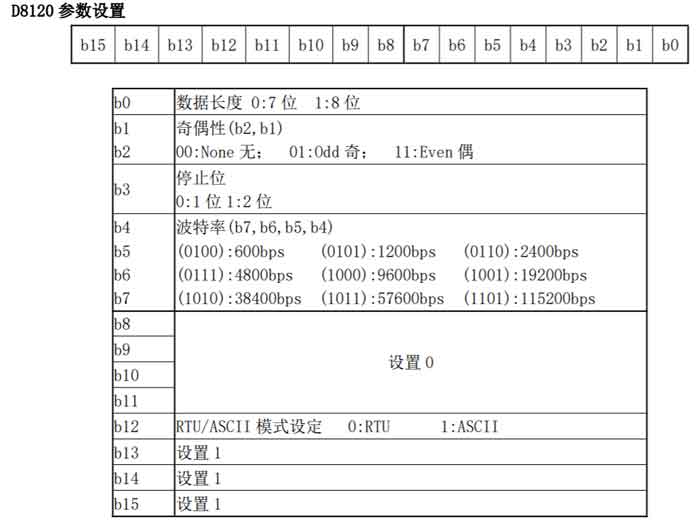

PLC串口配置寄存。如圖所示：
通過運行觸發繼電器（M8002）進行參數配置使能信號，將PLC的串口參數配置寄存器（D8120）配置為H0E081（9600-無校驗-1個停止位-8個數據位-RTU模式）；
做主機D8121需設為最大255；
配置D8129通訊超時時間；
M8125置1指使用MODBUS RTU功能；
M8125置1指使用串口2標志。
2、讀、寫線圈開關定義

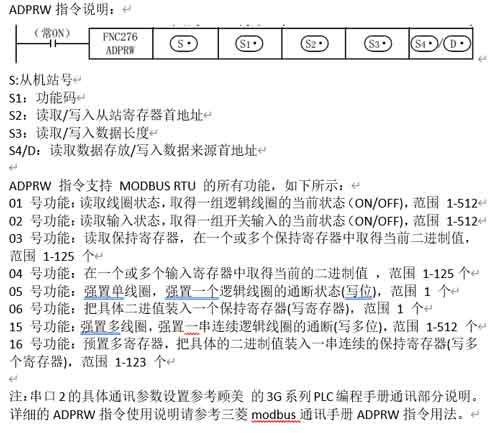

3G系列PLC的串口2使用ADPRW指令例程。如圖所示：
注意事項：讀、寫線圈狀態時，ADPRW指令不能兩條同時導通，要分時輪流導通，并且兩條指令需要有時間間隔，不能斷開上一條ADPRW指令后馬上導通下一條ADPRW指令。
3、控制邏輯

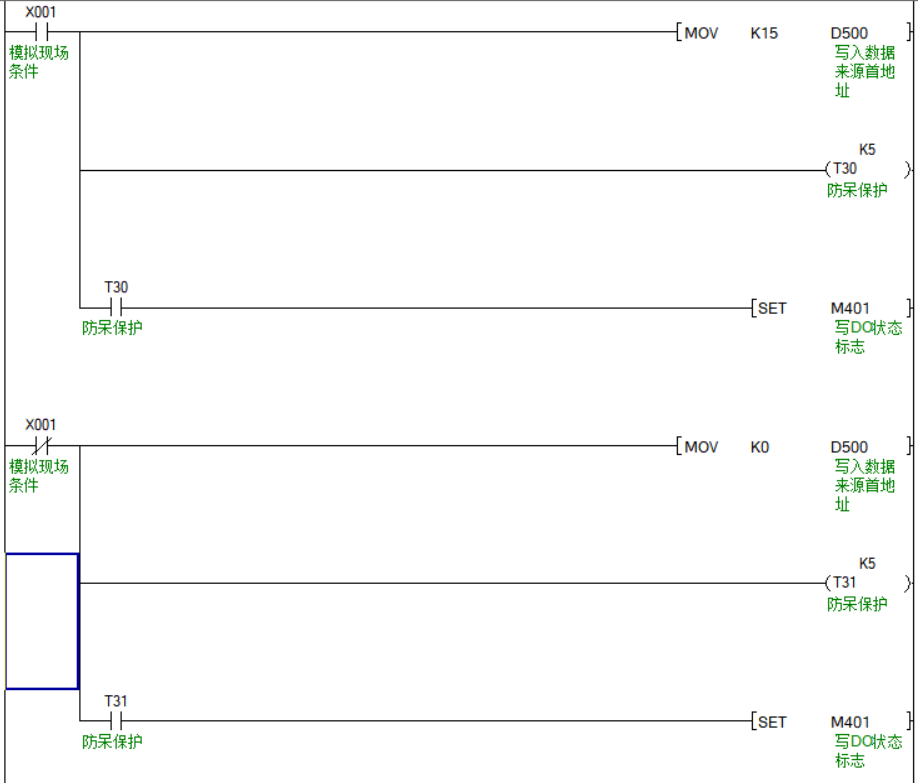

（1）這里使用X01輸入點位模擬現場觸發的條件，通過變化X01的狀態來往D500寄存器里寫值；當X01有信號時，會將值15傳入D500寄存器中，當X01沒有信號時，會將值0傳入D500寄存器中（當值為0時，MA01設備的4路DO為關閉狀態，當值為15時，MA01設備的4路DO處于打開狀態；具體寄存器說明可在官網下載MA01-AACX2240的手冊）；T30、T31計時器作為觸發條件后的一種防呆保護（防止快速多次觸發不同步），當條件觸發滿足計時器后，就會觸發寫DO狀態標志，達到控制MA01設備的DO狀態的功能。如圖所示：

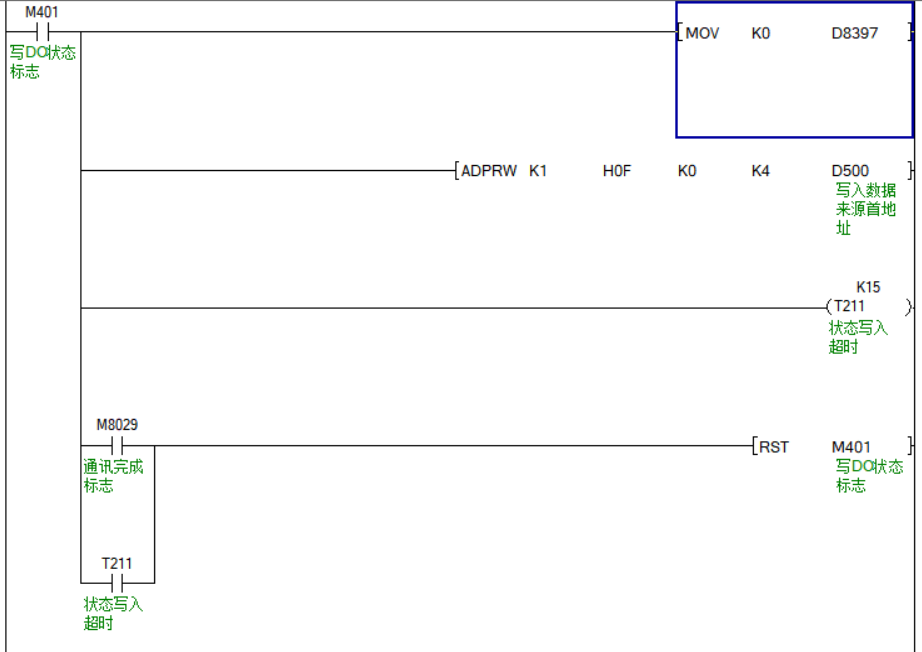

（2）寫線圈功能：串口2使用ADPRW指令需將D8397置0，用0F號功能碼寫從站1的線圈狀態，M8029是特殊繼電器（ADPRW指令完成標志），T211作為狀態寫入超時的一個標志。如圖所示：
（3）編寫好程序后，通過Mini USB數據線將程序?qū)懭氲?/span>PLC內。
1、使用億佰特IO模塊配置測試工具v1.6上位機配置MA01設備的串口參數，將串口的參數配置成與PLC通訊的一致（串口波特率：9600，數據位：8，校驗位：無，停止位：1）。如圖所示：
2、MA01-AACX2240設備支持 1～247 個從站，5 位撥碼開關可設置 1～31 地址碼，大于 31 可通過上位機設置。此處將從站號配置為1，與PLC所填參數保持一致。如圖所示：

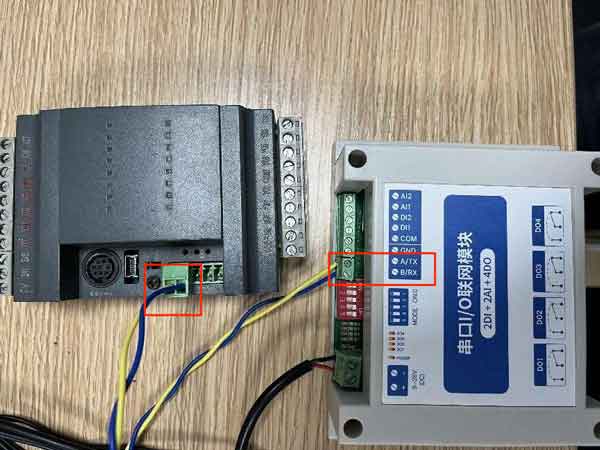

1、使用電線和端子將PLC和MA01設備的RS485口相連接。如圖所示：

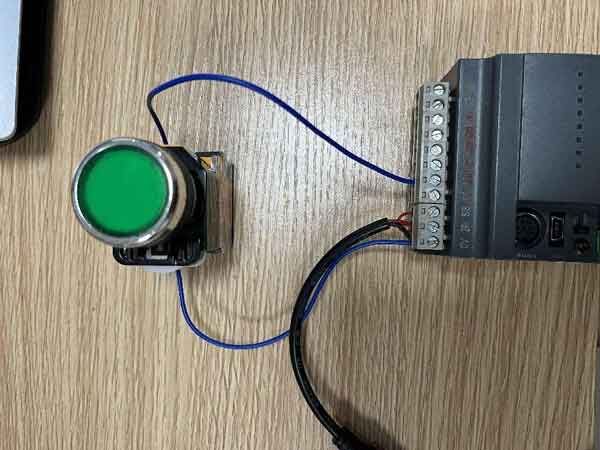

2、將開關按鈕接入PLC的X01處。如圖所示：
3、將PLC通上24V的電源，將MA01設備通上12V的電源。

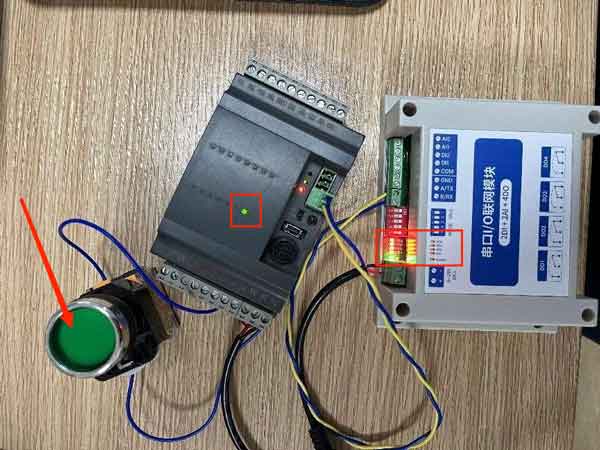

4、按下開關按鈕，開關按鈕將線路導通，PLC的X01獲得信號輸入，然后可發現MA01設備的DO狀態受到PLC控制變?yōu)?/span>4路全開，如圖所示：
5、再次按下開關按鈕，開關按鈕將線路斷開，PLC的X01無信號輸入，然后可發現MA01設備的DO狀態受到PLC控制變?yōu)?/span>4路全關。如圖所示：
自此便通過PLC模塊實現了與MA01-AACX2240串口IO聯網模塊的通信控制。
