EBT3002以太網芯片是實現TTL串口數據與以太網數據互相轉換的以太網串口服務器芯片；前文簡單介紹了EBT3002串口轉以太網芯片簡介，本文詳細的介紹了該以太網芯片的modbus網關功能怎么配置和功能應用教程。

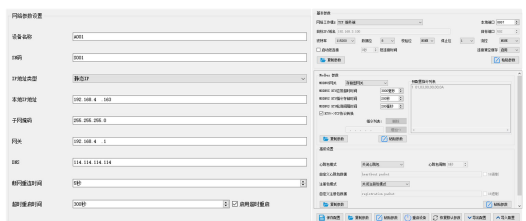

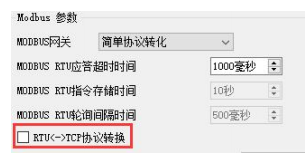

啟用:對Modbus數據進行校驗非 Modbus 數據（RTU/TCP)拋棄不進行傳輸，將Modbus RTU協議與Modbus TCP協議進行互轉。
禁用:不進行協議轉換但對Modbus 數據進行校驗，非 Modbus 數據(RTU/TCP)拋棄不進行傳輸。
將Modbus RTU 數據轉換為Modbus TCP數據,或?qū)?/span>Modbus TCP數據轉換為Modbus RIU數據，實現以太網Modbus數據與串口Modbus 數據的互轉。
簡單協議轉換可以工作在任意模式（TCP客戶端、TCP服務器、UDP客戶端、UDP服務器、MQTT客戶端)，該網關模式不支持多主機操作，需要多主機請使用“存儲型網關”和“多主機模式”。
相對簡單協議轉換只能存在一個Modbus主站,而多主機模式則可以同時接入多臺Modbus TCP主機，當多臺Modbus主機同時訪問時，Modbus網關時會進行總線的占用調度（RS-485總線只能一次處理一個請求，而多主機模式則會根據TCP請求先后進行排序處理，其他鏈路進行等待），從而解決總線沖突問題(目前在單服務器模式下最多支持9路Modbus TCP主機連接，多路主機同時接入是應當注意請求間隔和超時時間的匹配，否則會應為串口傳輸速率遠小于以太網傳輸速率導致丟包，若需要快速響應建議使用“存儲型網關”)，只支持工作在TCP服務器模式，并且從機只能在串口，否則無法正常工作。
隨著主機數量的增加相應的應當增加Modbus超時時間，若需要多臺主機連續高速請求建議使用“存儲型網關”，建議在無多路主機使用時配置為“簡單協議轉換”。
軟件配置與寄存器配置參考“簡單協議轉換”，同時開啟多個 Modbus Poll軟件(3路為例，單服務器模型下最多可以支持9路）。
存儲型網關不僅對總線數據進行仲裁還將對重復的讀取指令進行存儲，當不同主機請求相同數據時網關無需在多次詢問RTU設備寄存器狀態，而直接返回存儲區內緩存的數據，極大程度上提升了網關的多主機請求處理能力，同時也縮短了整個請求流程所消耗的時間。用戶可以根據需求自定義存儲區指令輪詢間隔以及指令存儲時間。
存儲型網關作為對多主機請求性能的優化，也是只能工作在TCP服務器模式，提升了網絡側的響應速度。
(1)網關具有2K緩存用于存儲指令和返回結果的存儲(讀取10個保持寄存器為例，大概可以存儲67條指令與返回結果〉﹔
(2)RTU響應超時自動清空緩存，保證數據的實時性和真實性;
(3)輪詢間隔可進行自定義，0-65535ms(默認:200ms);
(4)網關會根據用于配置的指令存儲時間輪詢RTU設備，MODBUS主機在存儲時間沒有再次查詢?cè)撝噶?，網關自動刪除存儲指令釋放緩存;
(5)第一條指令與控制指令(05、06、OF、10功能碼）會直接訪問RTU設備;(6）僅支持01、02、03、04Modbus功能碼查詢結果存儲;

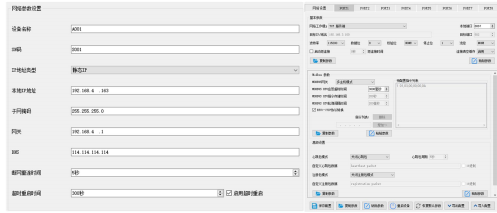

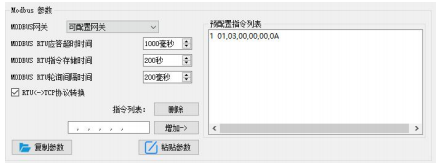

網關根據預配置的MODBUS指令，自動輪詢RTU設備寄存器（僅支持 MODBUS讀指令的配置)，非存儲表內指令會直接操作RTU設備，可以將經常讀取的指令提前存儲在網關內，可以縮短響應時間(查詢配置的指令），數據不會直接發送給服務器需要Modbus主機請求才會返回，與“簡單協議轉換”使用方法類似，若需要將數據自動上傳到服務器請選擇“自動上傳”。由于以上特點，可配置型網關的串口側只可連接Modbus從站。

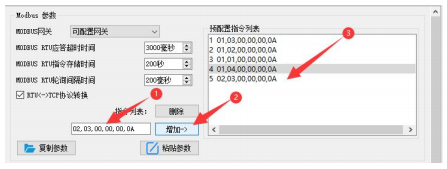

以太網芯片modbus配置型網關指令存儲說明(增加，指令錯誤與格式錯誤無法添加）:

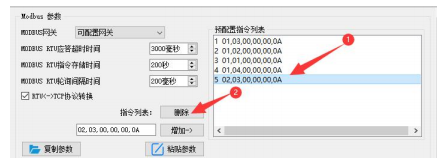

以太網芯片modbus配置型網關指令存儲說明（刪除）:
在客戶端模式(TCP客戶端、UDP客戶端、MQTT客戶端、HTTP客戶端)網關會自動輪詢存儲指令表內指令并上傳至服務器，可以根據需求選擇反饋格式(Modbus RTU格式或者Modbus TCP格式）以及指令輪詢間隔（0-65535ms) 。
