NB-loT網絡系統架構如下圖所示，NB-loT體系結構是由無線網、核心網、業務網、業務平臺（如物聯網云平臺）、應用服務器（AS）、基礎通信套件以及終端和用戶通訊套件組合成。

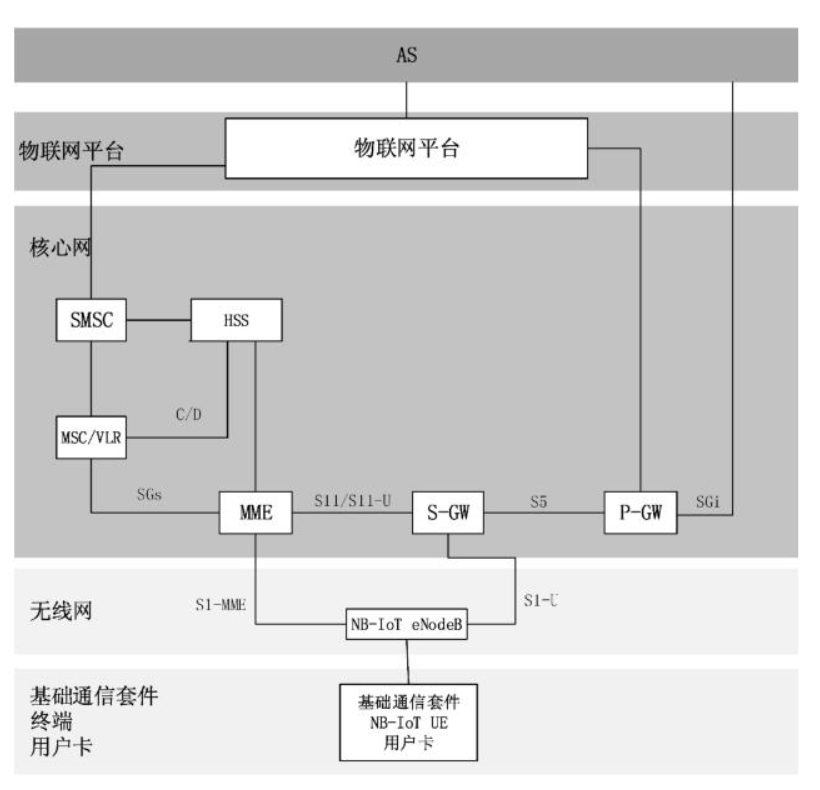

圖1.1 NB-ioT網絡的基本系統結構
核心網主的組成主要是分組域核心網、電路域核心網以及用戶數據庫（HSS）組成的，其中分組域核心網由MME、S-HW、P-HW等一系列功能元器件組成，其主要給設備提供分組域的數據傳輸能力以及對外開放功能；電路域的核心網是由MSC/VLR、短信中心（SMSC）等功能單元組成，其主要提供了消息傳輸功能；用戶的數據庫是由HSS等功能單元組成，其功能是為用戶提供簽約數據庫入口。
業務平臺包含面對用戶所提供的物聯網設備能力開放試用平臺、連接了管理平臺、空中讀寫平臺、業務網關等多個平臺。
NB-loT體系結構為了向用戶開放網絡能力，物聯網能力開放能使得各種平臺能被終端設備所接入、數據存儲、數據路由以及轉發功能成為現實，為上層應用提供數據推送、設備的管理、數據查詢、下發命令等功能。
連接管理平臺是面向客戶的運營支撐平臺，為客戶提供用戶卡的信息查詢、通信管理、數據統計分析等服務。
空中寫卡平臺可實現用戶號碼之間的動態切換，即換號不換物理卡。其平臺具有生成秘鑰和制卡、單卡讀寫、數據管理、號碼管理、寫卡日志等功能。
業務網關是物聯網業務體系中為終端、業務平臺、能力系統提供信息介入、業務授權、路由消息、協議轉換等在業務層面的設備服務。
NB-loT無線接入網（EUTRAN）由eNodeB組成，向下通過空中接口讓用戶接入到網絡中，向上通過S1-MME接口將信令面接入到MME，其通過S1-U接口將用戶面接入到S-GW。
NB-IoT終端需要滿足多項技術要求，包括基本功能、通信功能、業務功能、射頻性能、卡接口能力、電磁兼容性等，同時還需要具備NB-IoT網絡接入能力，以確保其可以接入網絡并正常運行。
用戶卡作為用戶身份標識，具備多種功能，包括存儲安全數據、動態加載更新應用、安全運算、標識用戶身份、鑒權接入等。這些功能可以確保用戶身份的安全性和可靠性，保障用戶數據的安全傳輸和存儲。
通信中間件面向NB-IoT終端，可實現物聯網終端與業務平臺之間的通信、應用數據傳輸以及設備管理等功能。它是提升數據服務能力的重要組成部分。
實現垂直行業數據的存儲、傳遞和管理等功能。
本文將針對NB-IoT端到端架構的三大部分——管、云、端，重點介紹與傳統移動通信技術存在顯著差異的NB-IoT技術。
NB-IoT繼承了LTE的安全結構，包括網絡域安全、用戶域安全、應用域安全和安全可視性可配置性等四個方面的安全特性。這些安全特性沿用了LTE系統的安全機制。
在移動互聯網時代，能力開放成為了運營商拓展渠道和聚合合作伙伴的重要手段。運營商獨有的網絡運營資源可以用于向上游提供內容和服務的聚合，以及向下游提供特定業務功能和分銷的支持。這有助于運營商在新興市場中探索新的應用場景，進一步拓展收入來源。
由于物聯網終端形態、傳感器類型和系統軟硬件環境的多樣性，基礎通信套件可以最大化物聯網運營的數據服務能力，降低物聯網設備的開發和接入難度，縮短產品發布周期，促進相關產業的發展。
在物聯網終端的形態各異的情況下，模組市場存在碎片化、兼容性差和缺乏規模效應等問題。因此，我們需要通過制定通用模組行業標準、參考設計和考慮產業情況等方式，來闡述通用模組的設計理念。
