圖騰柱（Totem Pole）是一種在數字電路中常見的輸出驅動電路結構，用于將邏輯信號轉換為對外部設備的驅動信號。圖騰柱通常用于驅動負載，如晶閘管、MOSFET等，以實現數字電路與外部世界的連接。
圖騰柱的結構使得它能夠更快地切換邏輯電平，因?yàn)槠渲幸粋€(gè)晶體管的收集端可以直接連接到電源或地，而另一個晶體管的發射端也可以連接到電源或地，使得電荷可以更快地充電和放電。這種電路結構在高速數字邏輯電路中常用于驅動輸出，因?yàn)樗哂休^快的開關速度。
信號轉換：數字電路中的邏輯信號通常以高低電平表示。圖騰柱可以將這些邏輯信號轉換為對外部負載的電壓信號，以便與其他電路或設備進行交互。
驅動能力：圖騰柱能夠提供較高的輸出電流能力，從而能夠驅動較大的負載，如晶閘管、MOSFET等。這使得圖騰柱在需要驅動高功率負載的應用中非常有用。
輸出電平切換：圖騰柱的結構使得它能夠更快地切換輸出電平。這對于高速數字邏輯電路非常重要，因?yàn)樗梢詼p少信號傳輸延遲，提高系統的響應速度。
信號適配：在數字電路與模擬電路之間，或不同邏輯家族之間進行信號傳遞時，可能需要適配信號電平。圖騰柱可以實現邏輯電平和模擬電壓之間的轉換，從而使得不同電路能夠正確交互。
開關控制：圖騰柱常用于數字輸出控制，例如將數字邏輯電平轉換為控制信號，用于開關其他電路、裝置或系統的功能。
圖騰柱電路通常由兩個晶體管（通常是NPN型和PNP型晶體管）組成，它們被連接在共集電極（Collector-Emitter）配置中。

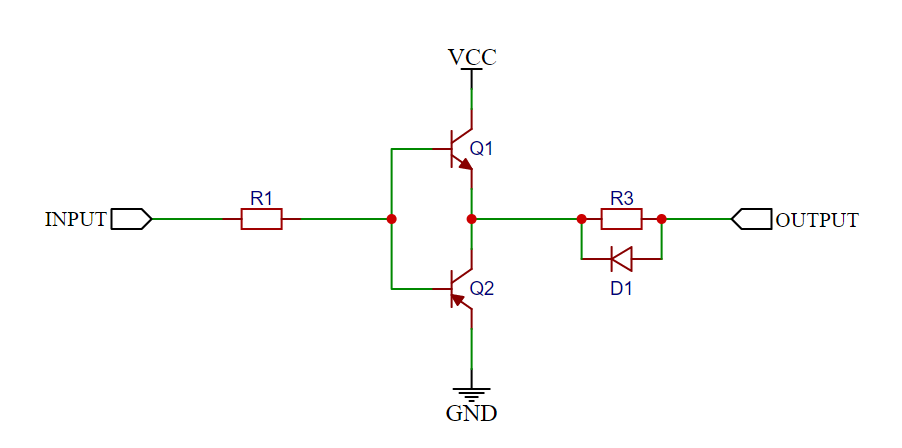

在常見的圖騰柱電路中，兩個晶體管構成推挽輸出結構這樣，通過控制這兩個晶體管的開關狀態，圖騰柱可以在輸出端提供高電平和低電平的信號。如圖1所示。
圖中Q1,Q2分別是NPN型三極管，PNP型三極管，構成一個推挽放大電路，具有很強的輸出電流能力。R3的作用是在傳輸線上增加阻尼，以避免振鈴。D1的作用是在關斷被驅動的晶體管的時候（這里指MOS管）給晶體管的柵極一個快速泄放能量的的回路通過D1和R3構成的回路進行快速消耗。
在輸入端為高電平時：Q1導通，Q2截止，輸出端輸出高電平；
在輸入端為低電平時：Q1截止，Q2導通，輸出端輸出低電平；
兩個基射結可以相互保護，防止反向擊穿；
提高電流提供能力。
