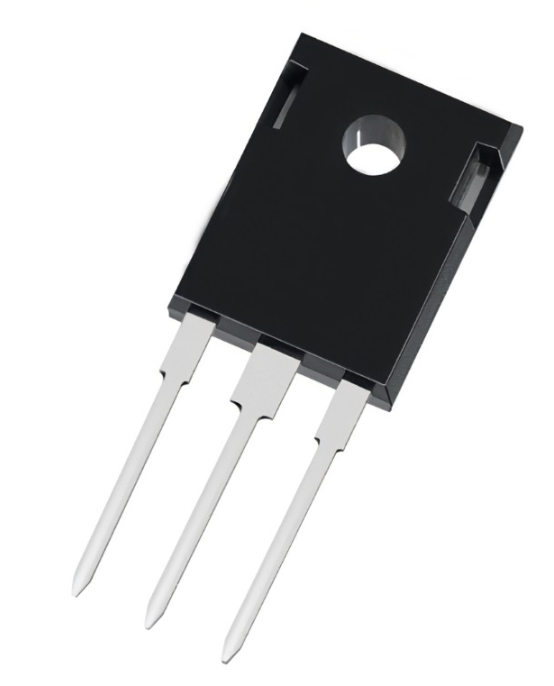

MOSFET（Metal Oxide Semiconductor Field Effect Transistor）也叫金屬氧化物半導體場效應晶體管，簡稱MOS管，是一種場效應管。MOSFET成為當前最廣泛應用的半導體器件，MOS管廣泛應用于各種電子設備中，包括電源、電腦、電視等。前文介紹了MOS管開關電路設計詳解，本文會詳細的介紹MOSFET場效應管結構、工作原理、分類、主要特性及應用等。

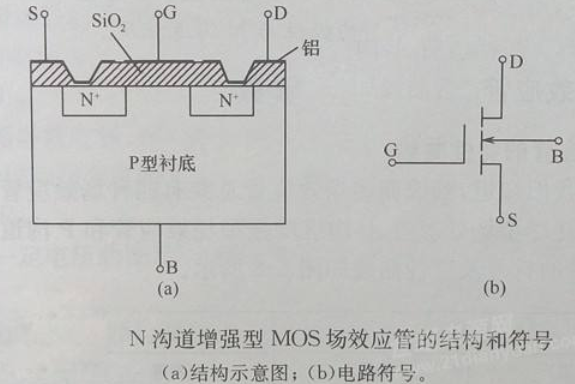

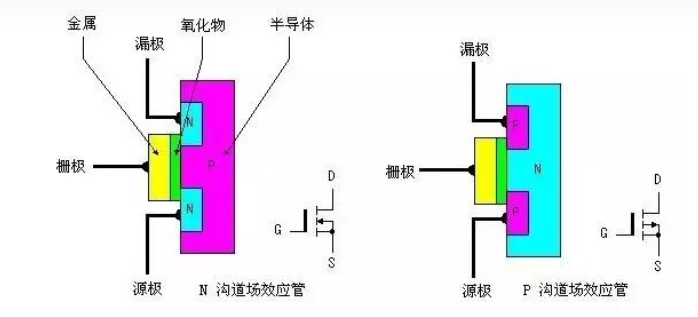

MOSFET場效應晶體管基本上構成有源區(source)、漏區(drain)和柵區(gate)三部分。在N溝道MOSFET中，一個P型襯底(substrate)上，N型沉積形成源區和漏區，其間沉積絕緣材料（通常是氧化硅）形成柵極。通過改變柵極的電壓來改變溝道中的載流子濃度，從而改變?cè)绰╅g的電導。
MOS管工作原理，在N溝道MOSFET中，當柵極電壓(Vgs)高于閾值電壓(Vth)時，會在源和漏之間形成一個N型導電溝道。在這種情況下，溝道上的電子可以自由的由源極流向漏極，整個器件則由阻斷狀態變?yōu)閷?dǎo)通狀態。當源漏電壓足夠大時，即使增加?xùn)艍海膊辉僭黾釉绰╇娏?，此時MOSFET處于飽和狀態。

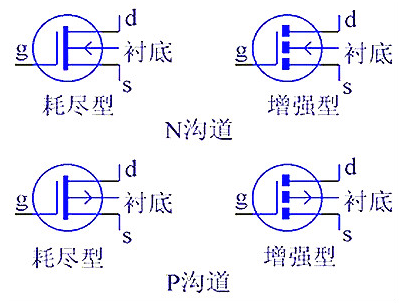

MOS管分類，是按溝道材料型和絕緣柵型各分N溝道和P溝道兩種;按導電方式：MOS管又分耗盡型與增強型，所以MOS場效應晶體管分為N溝耗盡型和增強型;P溝耗盡型和增強型四大類：N溝道消耗型、N溝道增強型、P溝道消耗型、P溝道增強型。
高輸入阻抗：MOS管柵電極和源漏區之間有絕緣層，只有微弱的柵電流，所以MOSFET的輸入阻抗很高，接近于無窮大。
低輸出阻抗：由于MOSFET是電壓控制器件，其源漏間電流可隨輸入電壓的改變而改變，所以其輸出阻抗很小。
恒流性：MOSFET在飽和區工作時，即使源漏電壓有所變化，其電流也幾乎不變，因此MOSFET具有很好的恒流性。
開關電路：由于MOSFET具有開關速度快、功耗小、驅動電壓低等特性，因此在開關電路中有廣泛應用，尤其在高頻開關電源中使用。
模擬電路：例如在運算放大器中，MOSFET的高輸入阻抗有利于提高運放的輸入阻抗。
數字電路：在具有高集成度的數字邏輯電路、微處理器、存儲芯片等中，均廣泛使用了MOSFET。
以上是對于MOSFET基本知識的一個初步介紹，MOSFET是一個深度而廣泛的學問，還有很多深入的知識需要通過專業書籍和學習來理解。
