5V和3.3V是單片機系統(tǒng)中常見的電平，對于IIC和SPI等無線傳輸協議，芯片和芯片之間存在高低電平定義范圍不一致的問題，所以需要電平轉換電路來保證這些芯片正常工作。

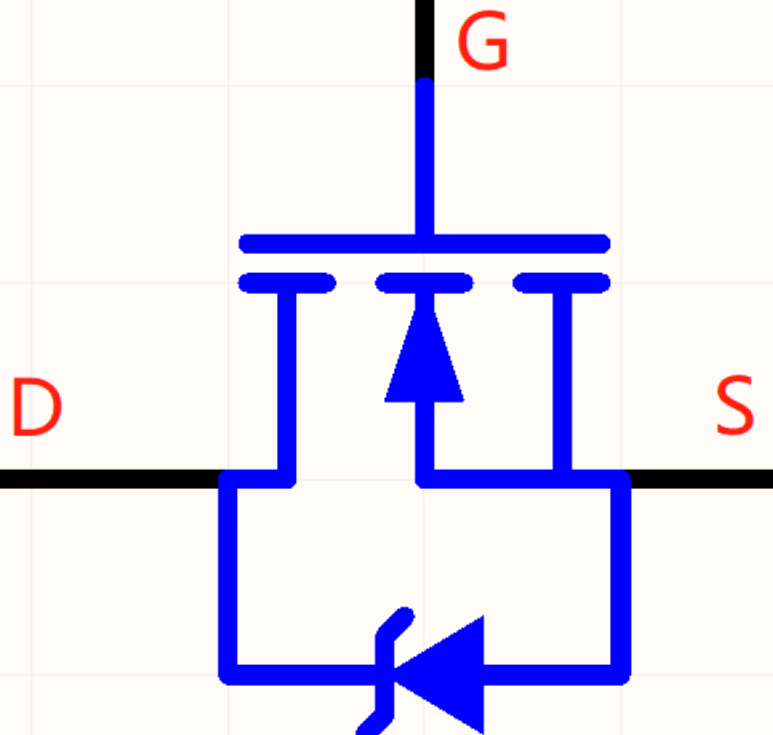

下圖是NMOS電路符號，當UGS＞UGSth時，此時D極和S極之間相通，即MOS導通，電流流向從D到S。當UGS<UGSth時，MOS管截止，UGS＞UGSth時，MOS管導通。（MOS的開啟電壓UGSth因M0S的型號不同，所以開啟電壓參考具體型號的數據手冊）
電平轉換電路的實現方式及原理簡介，IIC電平轉換電路的具體實現如下：

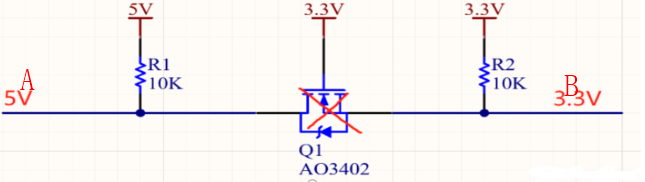

當輸入5V時，由于UGS之間的壓差為0V（UG是3.3V，US是是3.3V被R2上拉到3.3V），小于UGSth,所以NMOS不導通。當A點是高電平5V時，B點也是3.3V的高電平，實現了5V轉換為3.3V。
5V轉3.3V

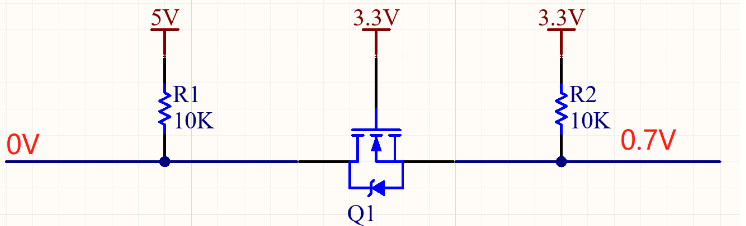

當A點的電位為0V時，由于MOS里存在體二極管，B點一開始一瞬間的電壓是3.3V，導致體二極管導通，B點的電位從3.3V變成0.7V。
0V轉0.7V

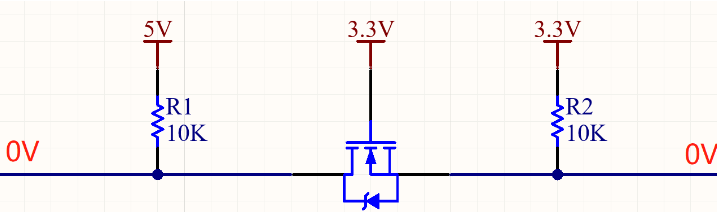

此時UG的電壓為3.3V，B點電壓（US）0.7V，UGS之間的壓差2.6V，NMOS正常導通，體二極管被短路，導致B點電位變成0V（由于RDS的存在，B點電壓趨近于0V）。
0V轉0V
當B點的電壓為3.3V時，UGS之間壓差為0V，NMOS截止，A點的電壓被R1上拉到5V。
3.3V轉5V
當B點電壓為0V，UGS之間壓差3.3V，MOS導通，A點變?yōu)?/span>0V。
0V轉0V
注意：以上圖A點處的電壓要比MOS另一邊的電壓高，否則體二極管導通，無法進行電平轉換。
NMOS分為高開啟電壓和低開啟電壓，因此要注意NMOS的開啟電壓值。
對于圖中R1,R2電阻大小的選擇，太小會導致，電阻兩端電壓差別小，無法實現電平轉換，太大會導致電平轉換時間長。一般選擇4.7K。
