E103-W12系列串口WiFi模塊是億佰特基于Dialog方案DA16200芯片的SoC片上系統開發一款支持IEEE 802.11b/g/n協議標準的超低功耗WiFi模塊，WiFi模塊工作在2.4~2.4835GHz頻段，WiFi模塊最大發射功率可達20dBm。串口WiFi模塊功能上，WiFi模塊支持IEEE 802.11 b/g/n協議標準，WiFi模塊支持AP和STA模式，支持TCP/UDP/HTTP/MQTT多種網絡傳輸協議，可在低功耗模式下保持WIFI連接。WiFi模塊MQTT協議云平臺配置配置流程如下：
1、 WiFi模塊做 STA 連接到能訪問外網的路由器上面。

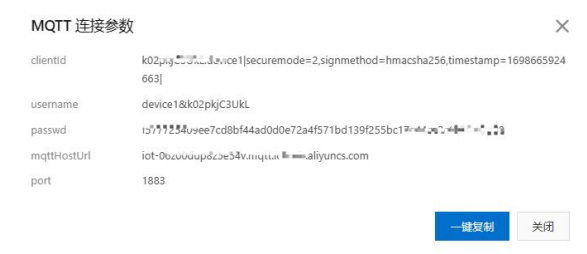

2、 在阿里云->物聯網平臺->設備管理->設備信息->MQTT 連接參數獲取我們需要的連接參數。
3、 設置TTQM客戶端 ID：
AT+MQTTCID=’*********.device1|securemode=2,signmethod=hmacsha256,timestamp=1698667627806|’由于阿里云 client id 中有逗號需要用單引號或者雙引號把整個 client id 擴起來。
4、 設置mqtt broker地址和端口號：AT+MQTTBR=a1***.iot-as-mqtt.cn-shanghai.aliyuncs.com，1883。

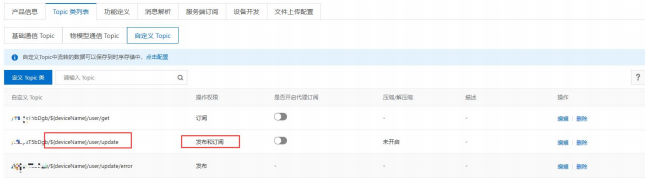

5、 訂閱主題，可以在阿里云->物聯網平臺->設備管理->產品->Topic 列表->自定義 Topic 列表這里找到 topic格式，這里我們?cè)谠破脚_(tái)把第二個 topic 屬性改為自發自收方便測試。
AT+MQTTTS=1,/a*********/${deviceName}/user/update
6、 發布主題：
AT+MQTTTP=/a*********/${deviceName}/user/update
7、 設置設備名和登錄密碼：
AT+MQTTLI=username,password
8、 啟動連接 MQTT：
AT+MQTTCL=1
響應+MQTTCL:1 連接成功，如果失敗可能是 topic 設置不正確。

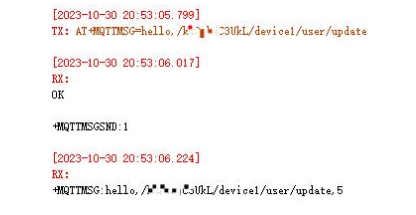

9、 發布 mqtt 消息：
AT+MQTTMSG=hello,/a*********/${deviceName}/user/update
由于我們發布者和訂閱者主題相同，我們會收到發送的消息。
E103-W12系列超低功耗串口WiFi模塊做 STA 連接到能訪問外網的路由器上面。

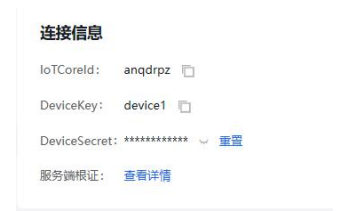

1、 百度云注冊完設備獲取到連接參數是 IoTCoreId，DeviceKey，DeviceSecret 這三個。

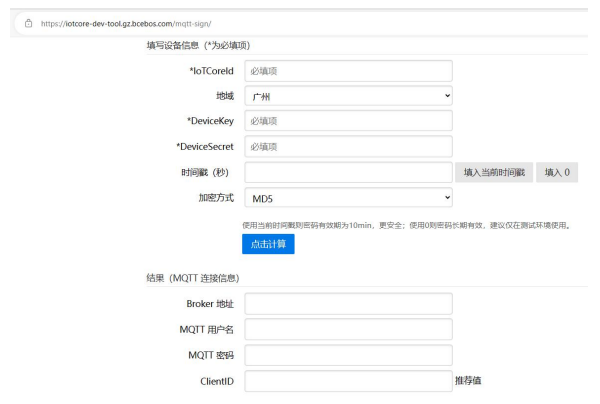

與實際 mqtt 連接參數不一致，我們要通過百度云提供的這個在線工具計算出我們實際的連接參數：
這里輸入信息就是上面我們獲取的連接參數，點擊計算就能生成我們實際的連接參數。需要注意這個時間戳?xí)r間只有 10 分鐘。需要長久有效時間戳設置成 0 或者遠大于當前時間。
2、其余操作和阿里云一樣。
WiFi模塊onenet云配置與阿里云和百度云是類似的，都是使用云平臺的參數和計算工具生成最終的連接參數：broker 地址，用戶名，密碼，clientID。需要注意的是 onenet 現在的 mqtt 版本是 v3.1.1,版本設置不正確無法連接成功。

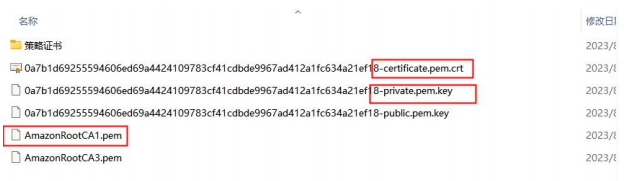

亞馬遜云以證書方式進行連接，我們注冊了亞馬遜云的MQTT服務后會獲得幾個證書。我們需要用到的證書是下圖中后綴這幾個。

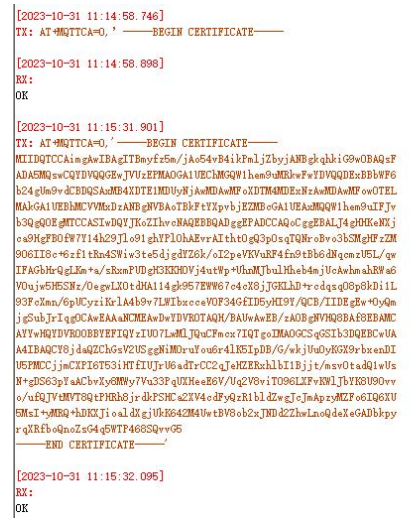

1、給WiFi模塊燒錄證書，我們需要燒錄根證書，客戶端證書和私鑰，以記事本方式打開我們上面的證書，然后復制。
2、接下來按此方法依次燒錄客戶端證書和私鑰。
3、由于亞馬遜云要驗證當前的時間，我們需要開啟 SNTP 網絡獲取時間：AT+CIPSNTP=1,pool.ntp.org,86400。
4、設置時區，默認是 UTC 時間與中國時間相差 8 小時：AT+TZONE=28800。

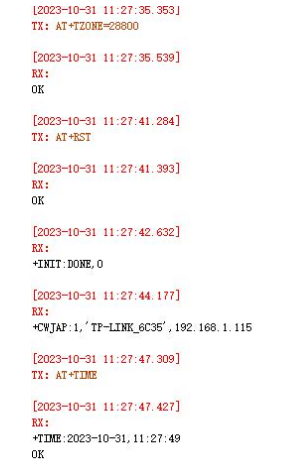

5、重啟然后查詢時間看一下：AT+TZONE=28800，AT+RST，AT+TIME。
6、 設置mqtt broker地址和端口號：AT+MQTTBR=a************-ats.iot.us-east-1.amazonaws.com，8883。
7、 開啟TLS功能：AT+MQTTTLS=1。

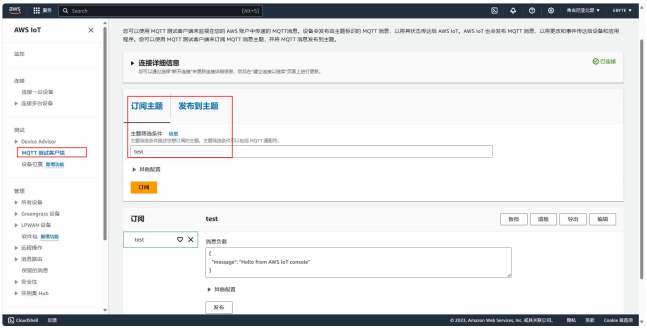

8、 亞馬遜云測試MQTT通信的時候，主題可以自定義，這里我們定義主題名字為test。
9、無線模塊訂閱主題，無線模塊發布主題：AT+MQTTTS=1,test；AT+MQTTTP=test1。
10、啟動連接MQTT：AT+MQTTCL=1。
連接成功。

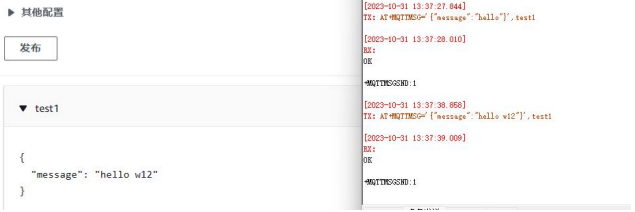

11、WiFi模塊給AWS發送消息,有換行或者逗號的消息都需要用雙引號或者單引導括起來：AT+MQTTMSG=’{ "message": "hello"}’,test
12、 亞馬遜 mqtt 下發

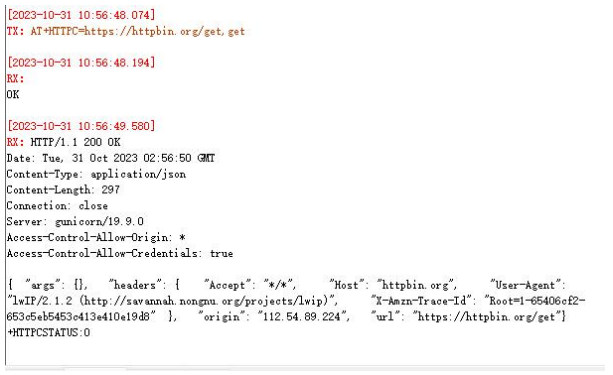

使用AT+HTTPC獲取對應HTTP信息，這里使用 httpbin.org 做示例：AT+HTTPC=https://httpbin.org/get,get。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora無線模塊等產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
