設備監察系統又叫做FMS（Facilities Monitoring System），該FMS系統由 GUI（配置上位機）、FMS網關和lora無線模塊節點三部分組成。
億佰特上市的E53-470FMS22S、E53-DTU(470FMS22)產品是基于LoRa擴頻技術開發的設備監察系統無線傳輸模塊及網關，其強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠，同時設備監察系統支持超大網絡容量，網關最大可接入1200個節點。
FMS網關設備采用 4RX+1TX的多通道設計，實現FDD雙工通信。FMS系統射頻接收頻率范圍470-490MHz，射頻發送頻率范圍500MHz~510MHz。FMS設備監察系統無線傳輸模塊與網關適用于智能家居、智能樓宇化、安防系統、光伏、物流等大規模物聯網應用場景。
為了完成系統搭建，需要完成基礎物料準備工作，并完成硬件連接、初始配置和系統部署。
設備 | 數量 | 備注 |
FMS網關 | ≥1 臺 | 1 主網關，加上若干從網關（按需） |
FSM節點模塊 | ≥1 臺 | 節點作為數據上報終端 |
電腦 | 1臺 | 配置與監控網關及節點設備 |
RS485 線纜 | 1條 | 連接主從網關（按需） |
1個 | TTL 或 485 串口 |
主從LoRa DTU網關通過RS485雙絞線通過端口②連接。連接時注意線序：A1+接 A1+、B1-接 B1-、GND 接 GND。
端口 | 功能 |
1 | RS485 配置接口（連接 PC，配置網關，當前配置 921600/8/N/1） |
2 | RS485 通訊接口（連接從網關、控制器，當前配置 921600/8/N/1） |
3 | DC 5V 供電接口 |
4 | DC 12V 供電接口 |
5 | 調試UART接口，物理接口為micro-USB，實際為TTL串口。需要用內部帶USB轉UART芯片的USB線連接，線序為USB_D+接MCU_UART_TX，USB_D-接MCU_UART_RX。（連接PC，配置網關，log信息，當前配置921600/8/N/1） |
6 | 恢復出廠設置按鍵 |
7 | RF 天線接口 |
8 | RF 天線接口 |
通過2號端口連接PC，使用AT指令對主從網關進行初始化配置。
主網關FMS配置：（節點與從網關EUI 根據實際情況配置）；
序號 | 參數名稱 | 指令 |
1 | 主從屬性 | AT+MASTERSLAVE=1（主網關） |
2 | 注冊從網關 | AT+REGISTERGW=0016C001FF18CBF6（按需填寫從網關 EUI） |
3 | 注冊節點 | AT+REGISTERNODE=0011223344556672,1122334444332211,00112233445566777766554433221100 |
4 | 從網關輪詢周期 | AT+SLAVEGWHEARTBEAT=1000（范圍：[20,10000]，單位：ms） |
5 | 節點心跳包 | AT+NODEHEARTBEAT=300（范圍:[10,2592000]，單位：s） |

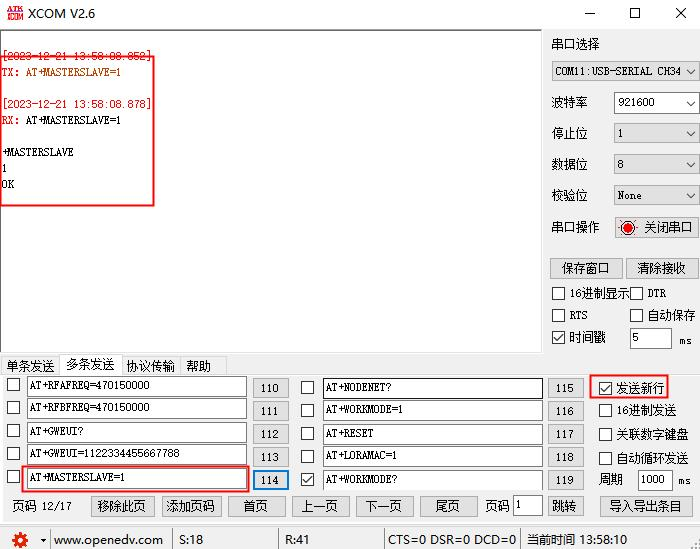

1、E53-DTU(470FMS22)網關默認為從網關，所以先打開串口調試助手配置網關類型（AT+MASTERSLAVE=1）；

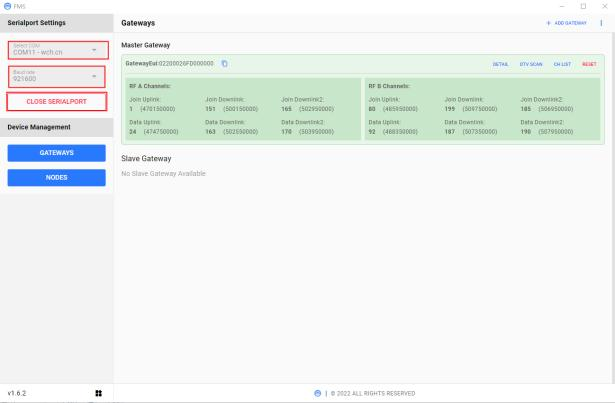

2、打開“FMS.exe”配置上位機，選擇串口號及打開串口，上位機自動讀取當前網關的頻段參數；

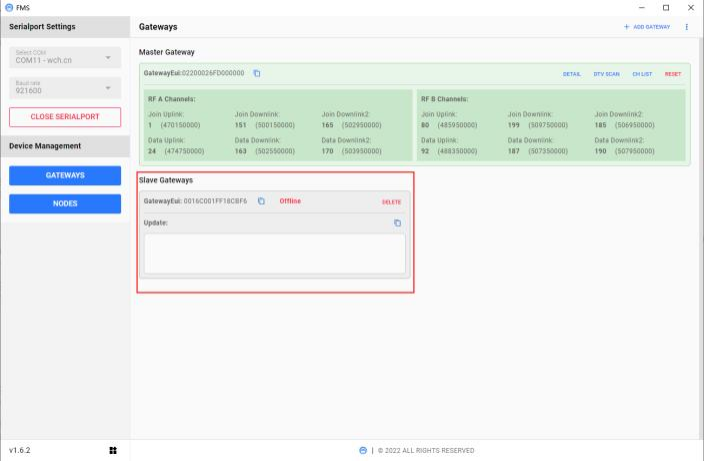

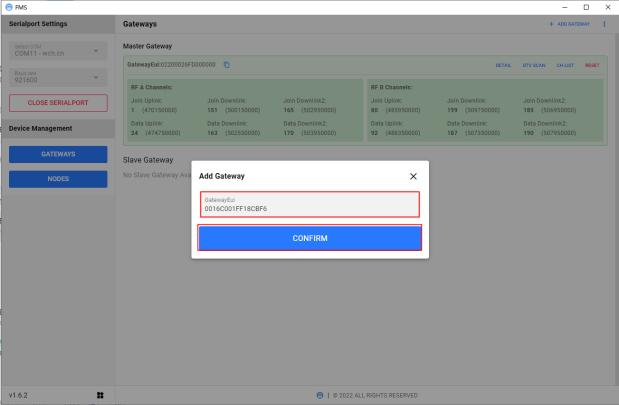

3、注冊從網關，點擊右上腳“ADD GATEWAY”，填寫 gatewayEUI,再點擊“CONFIRM”?？梢钥吹缴衔粰C主界面出現從網關區域。

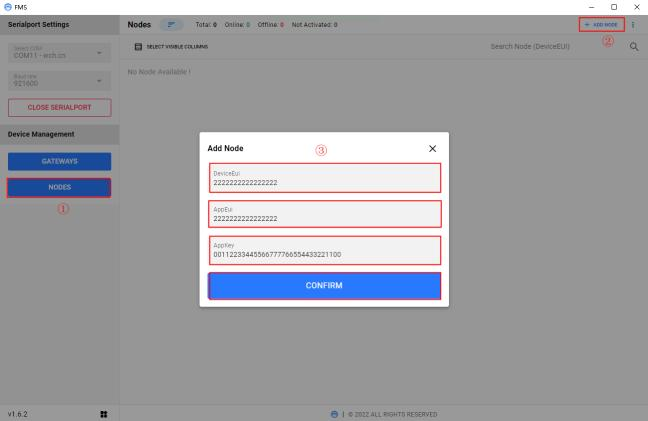

4、注冊節點，點擊“NODES”，再選擇右上角“ADD NODE”，填寫好 DeviceEui、AppEui、AppKey,再點擊“CONFIRM”?？梢钥吹缴衔粰C節點添加提示，在上位機主界面出現節點信息。
序號 | 參數名稱 | 指令 |
1 | 主從屬性 | AT+MASTERSLAVE=0（從網關） |
序號 | 參數名稱 | 指令 |
1 | 節點 EUI | AT+EUI=2222222222222222 （重啟生效） |
2 | 退出配置 | AT+EXIT （使用此指令會自動軟件復位節點） |
備注：網關默認參數為從網關，初始狀態下可以不用配置。網關支持AT 指令交互，指令以回車換行結束，且不區分大小寫。支持的具體指令參考《FMS網關AT 指令手冊》。
1、連接好節點電源與串口，打開串口調試助手。

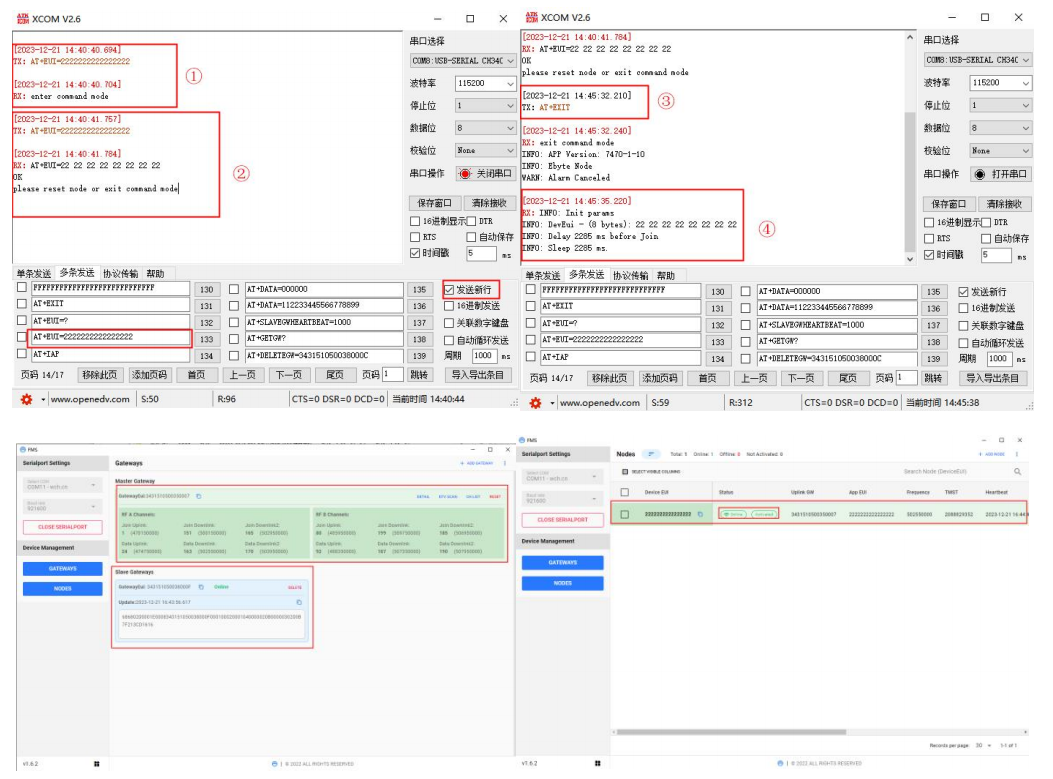

①．喚醒節點，節點反饋“enter command mode”;
②．再發送“AT+EUI=2222222222222222”，配置節點 EUI，配置成功后需要重啟模塊生效；（AT+EXIT 或者復位引腳重啟）
③．使用“AT+EXIT”退出命令模式，模塊自動重啟；
④．重啟自動打印DeviceEui 與軟件版本號；
設備部署可以直接使用FMS 配置上位機，上位機支持設備管理、設備狀態顯示、指令下發和數據導出等功能。GUI 為免安版本，可直接雙擊使用。
為了減小不同的實際環境的差異對系統評估帶來的影響，系統部署時需要滿足以下原則：

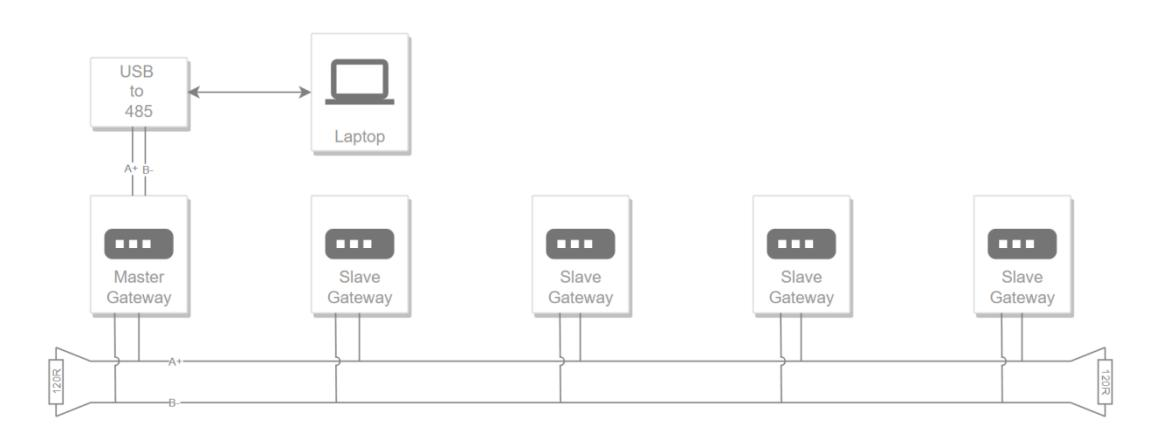

1、主從網關通過 RS485 總段匹配的總線型結構連接；
2、線材需使用國標屏蔽雙絞線，推薦線徑不低于 0.5 平方；
3、主網關和一個從網關分別位于總線兩端，并在線端并聯終端 120R 匹配電阻；

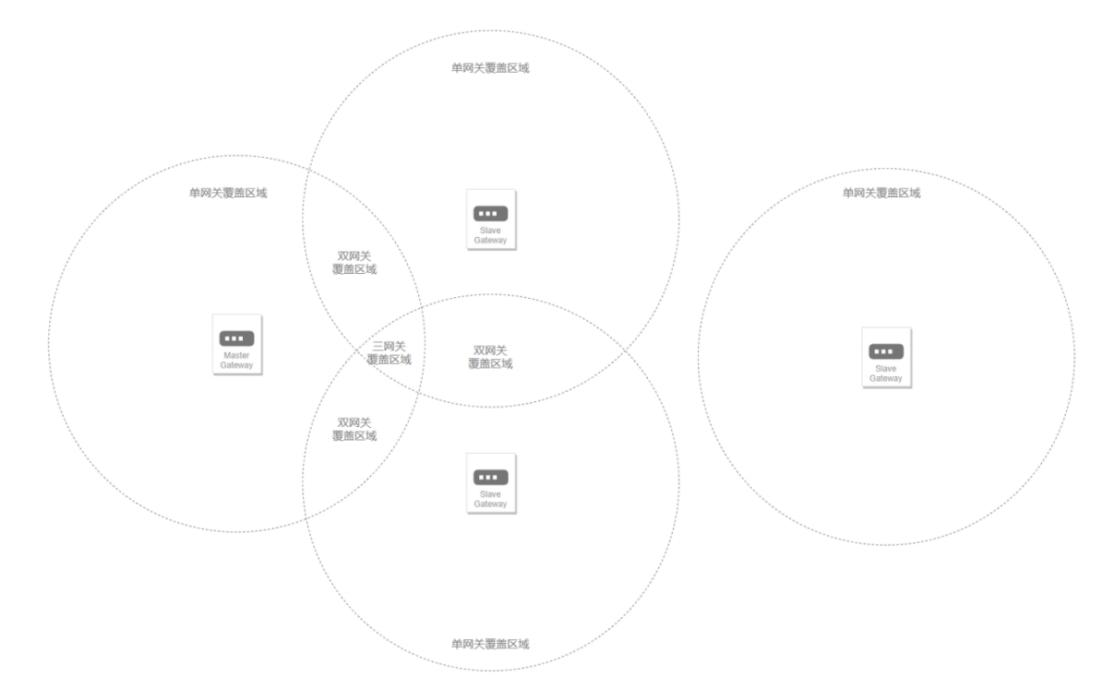

4、其他網關可任意分布在總線上，網關的覆蓋范圍可存在重疊；
5、節點隨機部署在網關能覆蓋的不同位置?？梢允菃尉W(wǎng)關覆蓋的位置，也可以是多網關重疊的位置。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
