RS485是一種在工業控制、電力通訊、智能儀表等行業中環境中廣泛應用的通訊協議，其中RS 是 Recommended Standard 的縮寫。RS485是1983年美國電子工業協會（Electronic Industries Association，EIA）發布的串行通信接口標準，經通訊工業協會（TIA）修訂后命名為 TIA/EIA-485-A。RS-485接口是針對RS232不足的基礎上優化改進而成的，RS485具有以下的優點：
RS485接口組成的半雙工網絡一般是兩線制，兩線之間的電壓差為+（2~6V）表示邏輯“1”，兩線之間的電壓差為-（2~6）V表示邏輯“0”。接口信號電平比RS232低，使接口電路的芯片不易損壞，同時與TTL電平兼容，便于與TTL電路連接。
RS485的數據最快傳輸速率可達10Mbps，在1200m時，傳輸速率可達100Kbps。
RS485采用平衡驅動器和差分接收器的組合，大大增強了其抗共模干擾能力，可以有效地抵抗電磁干擾和雷電干擾，特別適合在工業環境中確保通信的穩定性，同時，它還具有低噪聲接收器輸出，可以進一步降低誤碼率。
RS485一般支持32個節點，個別定制的485芯片可支持128甚至256個節點。
在排除RS485通訊的常見問題及解決方案前一般要做到以下措施可以有效的減少通信故障：
1.注意通訊的距離、設備的數量以及通訊線的規格：
通訊距離 | 設備數量 | 通訊線規格 |
2400/4800BPS |
1-400M | 1~32 | 0.5mm2 | |
400-800M | 1~16 | 0.5mm2 | |
400-800M | 17~32 | 0.75mm2 | |
800-1200M | 1~8 | 0.5mm2 | |
800-1200M | 9~21 | 0.75mm2 | |
800-1200M | 22~32 | 1.0mm2 |
2.RS485通訊線一般使用雙絞屏蔽線，為確保抗干擾效果好，屏蔽層最好接大地。
3.如果負載過多，建議使用485HUB來增加驅動能力；如果通信距離很長，可以使用中繼器來解決問題。
4.所有連接485設備的地線一定要用一根導線連接來共地，避免電勢差影響設備間的通信。

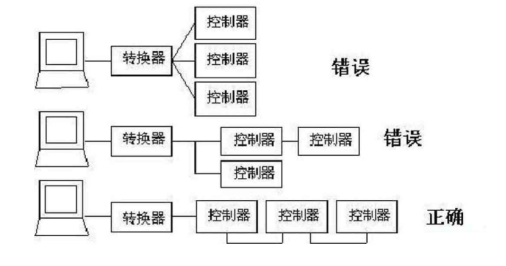

5.485總線要采用手拉手結構，不能采用星形結構，避免產生的反射信號對通訊產生干擾。
RS485通訊聯接示意圖
6.大多數雙絞線的特性阻抗是100~140歐姆，所以在RS485的最始端和最末端要加上120歐姆的電阻，防止傳輸線末端阻抗不匹配導致信號反射。(相關文章推薦：RS485總線通信一定要加終端電阻嗎？)
7.RS485通信線布線要遠離高壓大電流的電源線。
