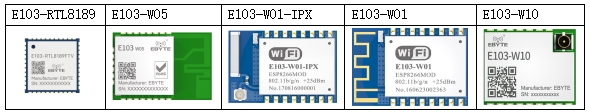

成都億百特電子科技有限公司WiFi模塊分別采用UART、SDIO、USB三種不同接口，內置IEEE 802.11通信標準的WiFi協議棧以及TCP/IP協議棧，WiFi模組能夠?qū)崿F(xiàn)用戶串口數據到WiFi無線網絡之間的轉換。
E103系列雙頻模組芯片方案分別采用TI第三代Wi-Fi芯片CC3235S方案和瑞昱半導體的RTL8811CU-CU-CG方案而進行研發。符合IEEE 802.11 a/b/g/n標準和IEEE 802.11b/g/n/ac標準，具有豐富的接口和強大的處理器，可為高吞吐量性能的集成無線WLAN設備提供了一種完整的解決方案。

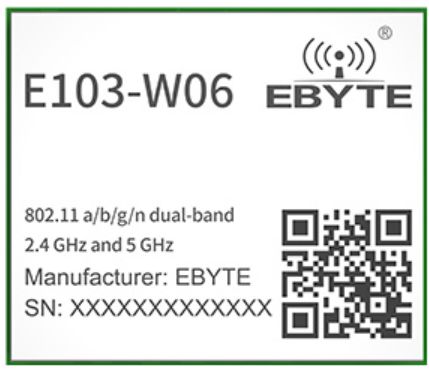

E103-W06 | E103-RTL8811CU |
|
|
E103系列WiFi+藍牙雙模模組內置方案較為多元化，因此符合的標準協議也較為豐富，目前擁有藍牙5.4/5.2/5.1/5.0協議+WiFi6/WiFi4協議等不同標準協議規范類產品，且工作在2.4~2.4835GHz頻段，用戶可根據需求選擇所需產品針對環境進行應用。

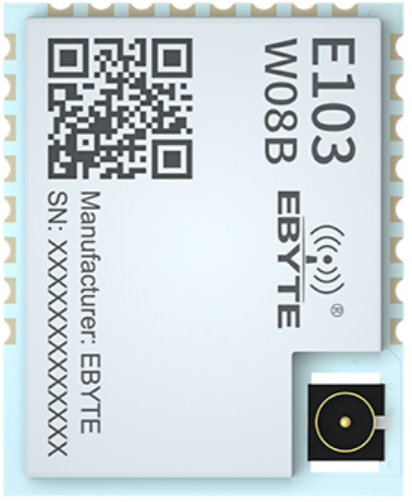

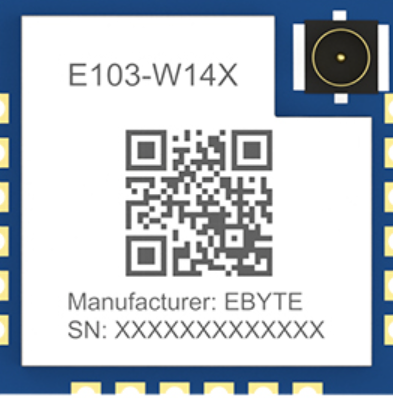

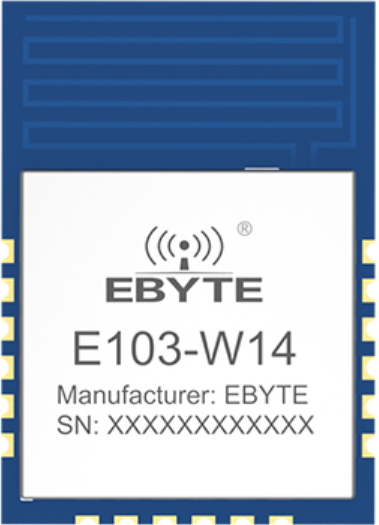

E103-W14 | E103-W08A | E103-W08B | E103-W11 | E103-W13 | |
|
|
|
|
|
|

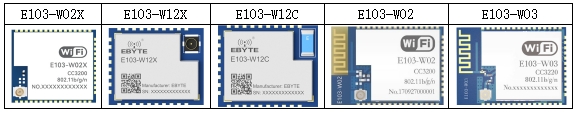

E103系列低功耗WiFi模組工作在2.4~2.4835GHz 頻段，符合IEEE 802.11b/g/n協議標準。低功耗WiFi模塊集成了透?jìng)鞴δ?，即拿即用，支持串?AT 指令集用戶通過串口即可使用網絡訪問的功能，該系列WiFi模塊廣泛應用于穿戴設備、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網等領域。

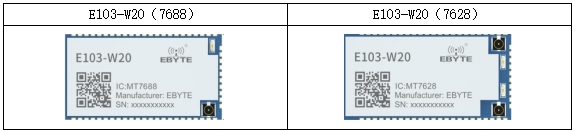

E103系列WiFi路由模組目前擁有3款產品，分別為E103-W20（7688）、 E103-W20（7628）和最近上市的EWM103-WF7621A千兆級路由網關模塊。
E103-W20系列WiFi模塊是基于聯發科 MT7688AN及MT7628AN芯片方案為核心的低成本低功耗的物聯網模塊。該系列WiFi路由模塊引出了 MT7688AN /MT7628AN的所有接口，支持 OpenWrt 操作系統及自定義開發，具有豐富的接口和強大的處理器，可以廣泛的應用于智能設備或云服務應用等，并可以自由進行二次開發。
EWM103-WF7621A無線路由模塊是成都億佰特以聯發科MT7621A芯片方案為核心而研發的千兆路由網關模塊。該WiFi路由模塊集成了雙核 MIPS-1004Kc(880MHz)， HNAT/HQoS/Samba/VPN加速器和5端口GbE交換機，支持OpenWrt操作系統及自定義開發，具有豐富的接口和強大的處理器，WiFi模塊可以廣泛的應用于智能設備或云服務應用等，并可以自由進行二次開發。
E103系列通用型模組不僅具有豐富的外設接口，還擁有強大的神經網絡運算能力和信號處理能力，成本低，且適用于AloT 領域的多種應用場景，例如喚醒詞檢測和語音命令識別、人臉檢 測和識別、智能控制面板、智能揚聲器等應用場景。

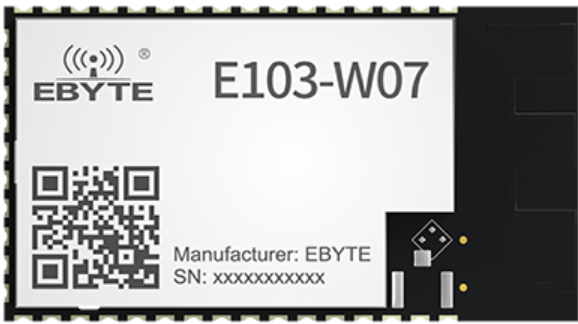

在EBYTE 的方案中，我們公司支持WIFI Mesh支持有路由組網和無路由組網的模塊為E103-W07系列WiFi mesh組網模塊，E103-W07是一套建立在Wi-Fi協議之上的網絡協議。樂鑫的ESP-MESH允許分布在大范圍區域內（室內和室外）的大量設備在同一個WLAN（無線局域網）中相互連接。E103-W07具有自組網和自修復的特性，也就是說mesh網絡可以自主地構建和維護。
E103-W07
E101系列雙模藍牙WiFi模組都是基于ESP32系列芯片方案而研發，該系列雙模WiFi模塊集成了透?jìng)鞴δ?，即拿即用，支?串口 AT 指令集，服務器 AT 指令集，用戶通過串口即可使用網絡訪問等功能。下表為該系列雙模WiFi模組的選型表。
產品型號 | 芯片方案 | 頻率(GHz) | 功率(dBm) | 距離 | 封裝尺寸 | 天線方式 | 產品特點 | |
E101-C3MN4-PS | ESP32-C3 | 2.4 | 20 | 200 | SMD 13.2*16.6 | PCB | ESP32-C3芯片方案，高性價比，PCB天線 | |
E101-C3MN4-XS | ESP32-C3 | 2.4 | 20 | 300 | SMD 13.2*12.5 | IPEX | ESP32-C3芯片方案，高性價比，IPEX天線 | |
E101-S3WN8-PS | ESP32-S3 | 2.4 | 20 | 200 | SMD 18*25.5*3.1 | PCB | Wi-Fi+低功耗藍牙模組，擁有豐富的外設接口 | |
E101-S3WN8-XS | ESP32-S3 | 2.4 | 20 | 200 | SMD 18*19.2*3.2 | IPEX | Wi-Fi+低功耗藍牙模組，擁有豐富的外設接口 | |
E101-S3MN8-PS | ESP32-S3 | 2.4 | 20 | 200 | SMD 15.4*20.5*2.4 | PCB | Wi-Fi+低功耗藍牙模組，可進行二次開發 | |
E101-S3MN8-XS | ESP32-S3 | 2.4 | 20 | 200 | SMD 15.4*15.4*2.4 | IPEX | Wi-Fi+低功耗藍牙模組，可進行二次開發 | |
E101-32WN4-PS | ESP32 | 2.4 | 22 | 300 | SMD 18*25.2 | PCB | Wi-Fi和藍牙4.2雙模，22dBm,PCB天線 | |
E101-32WN4-PS-E | ESP32-D0WD-V3 | 2.4 | 20 | 400 | SMD 18*25.5 | IPEX | ESP32-DOWD-V3芯片方案，IPEX天線 | |
E101-32WN4-XS-UE | ESP32-D0WD-V3 | 2.4 | 20 | 400 | SMD 18*19.2 | IPEX | ESP32-DOWD-V3芯片方案，IPEX天線 | |
E101-32WN4-XS-IE | ESP32-D0WD-V3 | 20 | 400 | SMD 18*31.4 | IPEX | ESP32-DOWD-V3芯片方案，IPEX天線 | ||
E101-C6WN8-PS | ESP32-C6 | 2.4 | 22 | 300 | SMD 18*25.5 | PCB | WiFi6+藍牙5.3雙模，8 MB 嵌入式 flash | |
E101-C6WN8-XS | ESP32-C6 | 2.4 | 260 | SMD 18*19.2 | IPEX | WiFi6+藍牙5.3雙模，8 MB 嵌入式 flash | ||
E101-C6MN4-PS | ESP32-C6 | 2.4 | 22 | 200 | SMD 13.2*16.6 | PCB | WiFi6+藍牙5.3雙模，貼片小尺寸封裝 | |
E101-C6MN4-XS | ESP32-C6 | 2.4 | 22 | 180 | SMD 13.2*12.5 | IPEX | WiFi6+藍牙5.3雙模，貼片小尺寸封裝 | |
注：以上型號模組封裝及引腳兼容原廠模組，且配備相關測試套件。

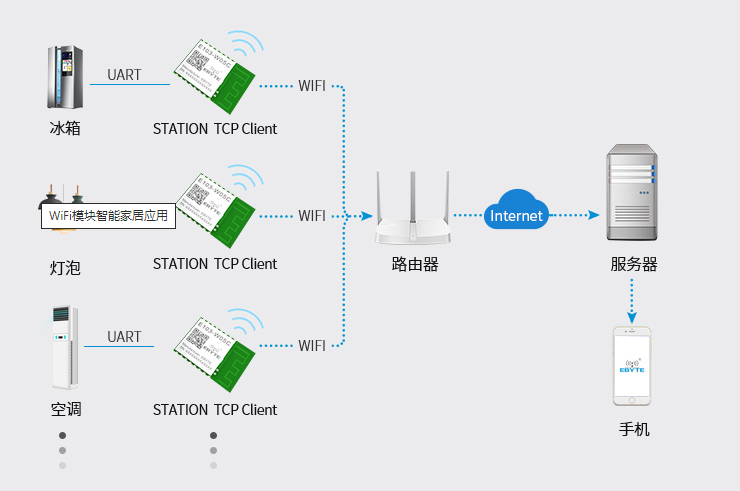

智能家電系統主要基于WiFi物聯網技術，以實現對家電設備的智能控制。WiFi智能家居的主要工作原理為：通過用戶自身手機發出程序指令，家中值守的系統模塊接受信息進行適當?shù)奶幚恚缓筇幚斫Y(jié)果通過WiFi傳遞到單片機上，這樣當偏激就可以根據信息做出相應的控制指令，以完成用戶發出的控制命令，同時還將最終處理結果反饋給客戶端。
作為傳統WiFi技術的擴展和補充，Wi-Fi模塊可提供獨特的安全、遠距離、低功耗和高度優化的無線連接組合，極大地提升了工廠自動化的管理效率。

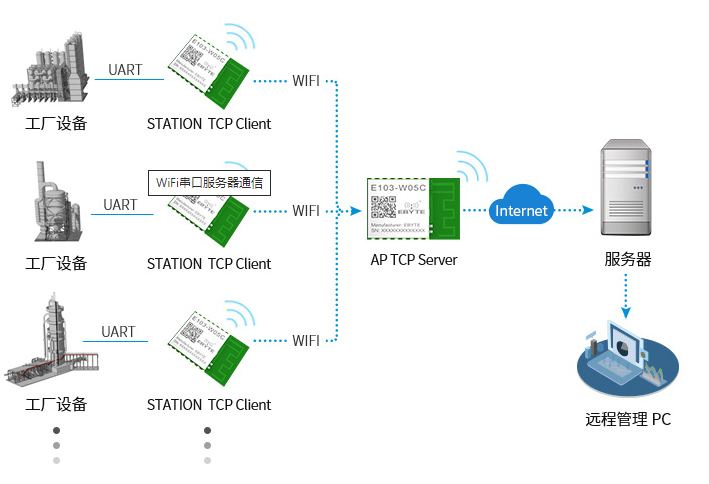

一個WiFi模塊在AP模式建立TCP Server，其他模塊在STATION模式建立TCP Client與之相互通信；該組網模型可簡稱為模塊內組網，一個AP模式下的模塊最多連接8個STATION，即在網內最多擁有9個模塊設備。在完成內組網完成條件下TCP Server可建立在任意模塊上，余下8個WiFi模塊可使用TCP Client與之進行通信（但同時接入TCP server 的客戶端不能超過5個）。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多WiFi模塊產品的更多資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
