各類電阻器的符號及應用簡介，挑戰一次性記住各類電阻符號。
電子元器件的電路符號大全：電阻篇

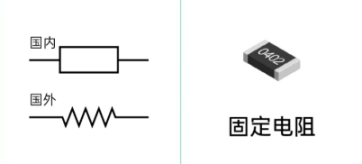

固定電阻：阻值不能改變，電阻的一般符號。按材質分的碳膜電阻、金屬膜電阻、薄膜電阻等符號與固定電阻相似。

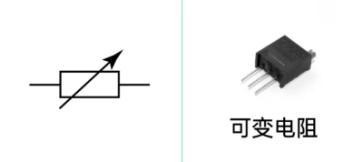

可變（可調）電阻：也叫電位器，阻值可改變；

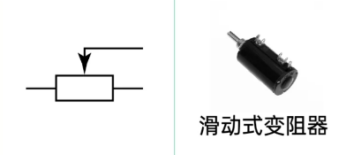

滑變電阻：通過滑動觸點來改變電阻值；
排阻：多個組合的固定電阻，內部可串聯/并聯；（ 相關文章推薦：《電路中為何需要串聯小電阻？》）
線繞電阻：固定電阻的一種。最里層是一玻璃纖維芯柱，在芯柱上繞有電阻絲。

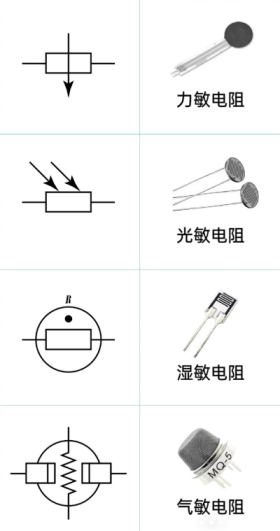

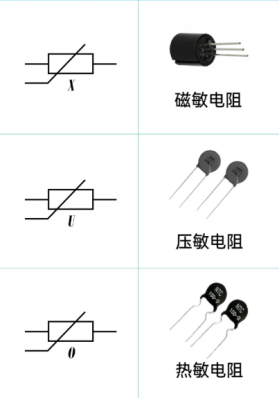

敏感類電阻：阻值隨壓力、光照度、磁通量、電壓、溫度、濕度、氣體濃度等改變。
可分力敏電阻、光敏電阻、磁敏電阻、壓敏電阻、熱敏電阻、濕敏電阻、氣敏電阻。
實際電路圖中使用的符號可能略有不同，但變化不大。
