本案例教程主要講解ME31-XDXX0400型號PT100熱電阻溫度采集模塊（以下簡稱溫度采集模塊）產品的接線方式以及溫度主動上報的功能使用。
ME31-XDXX0400溫度采集模塊設備1臺；
12V直流開關電源模塊1個；（物聯網開關電源模塊主推產品：ACDC電源模塊）
3線制PT100溫度傳感器；
網線1根；
通訊電纜若干；
電腦1臺；
ME31-XDXX0400溫度采集模塊的配置工具，可在億佰特官網產品頁面相對應位置下載：http://www.sunredled.com/product/2176.html；
NetAssist軟件；

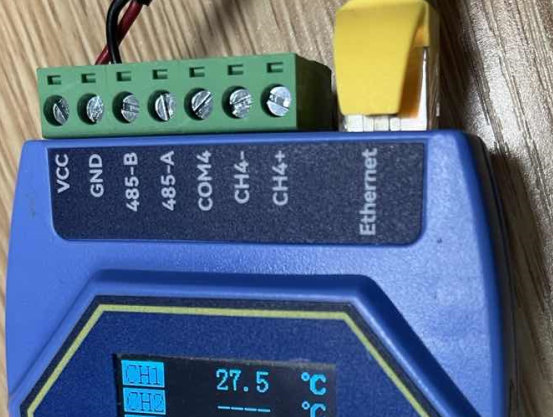

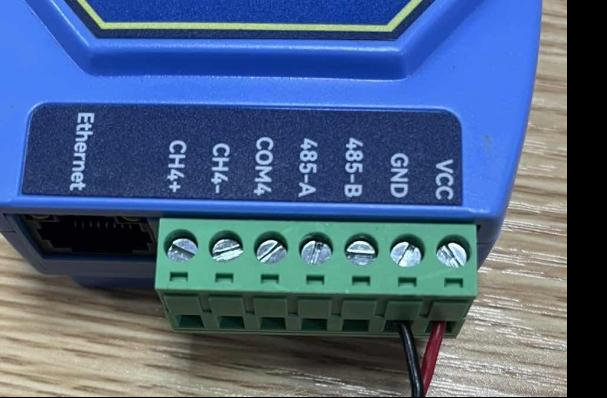

接下來將溫度采集模塊接入電源，DC8～28V的正極與溫度采集模塊直流8～28V(VCC)相連，DC8～28V的負極與溫度采集模塊直流8～28V(GND)相連，然后通電，PWR指示燈常亮，表示設備通電正常，如圖所示：

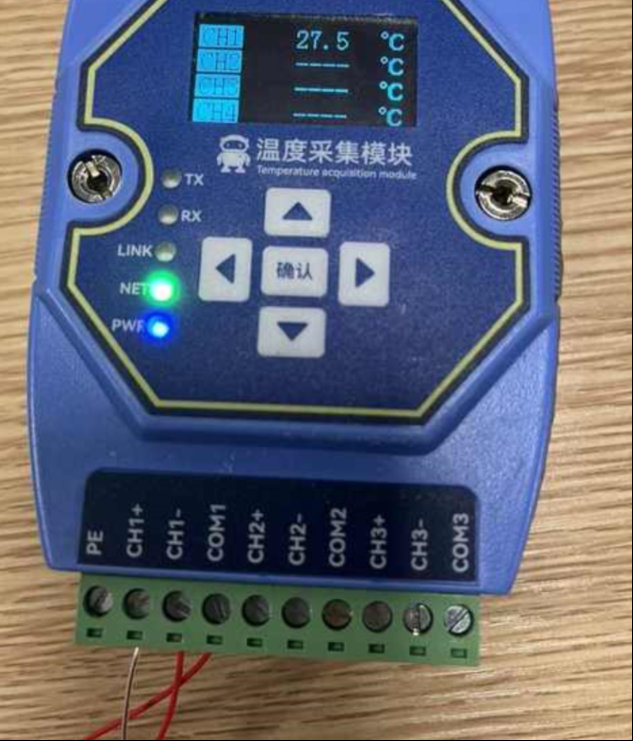

將3線制PT100接入設備的1通道，2根同色線接入CH1-和COM1,1個異色線接入CH+，接入完畢后，設備屏幕上會顯示當前采集到的溫度（27.5℃），如圖所示：
將網線插入設備Ethernet接口，網線的另一端接入電腦網口，NET燈由快閃變?yōu)槁W，如圖所示：

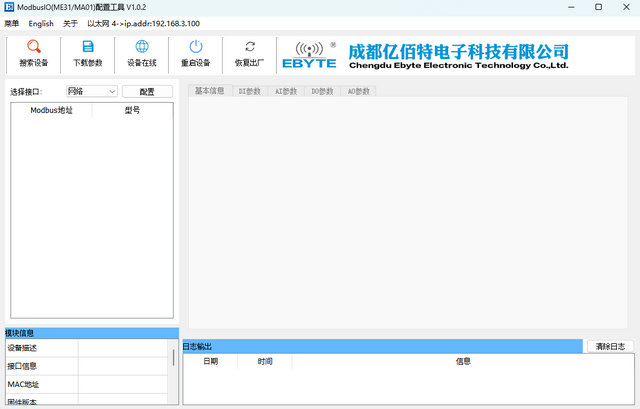

然后打開溫度采集模塊的配置工具，如圖所示：

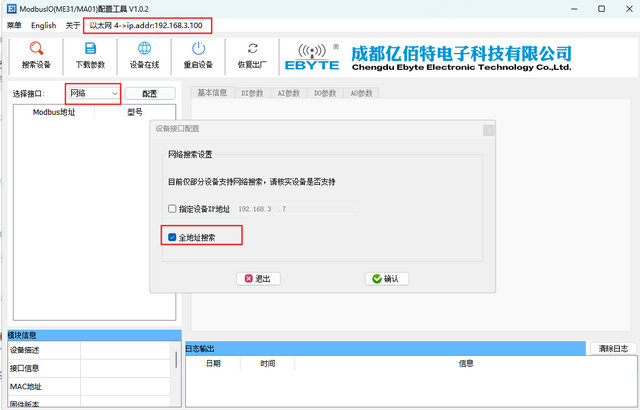

可通過選擇接口（串口/網口），對溫度采集模塊進行配置；這里我們是通過網口進行操作的，則要先選擇網卡后，再進行搜索設備（這里我們使用全地址搜索，全地址搜索可以不用在意電腦的網段是多少，如果采用指定設備IP地址搜索，需要將電腦與設備設置成同一網段），如圖所示：

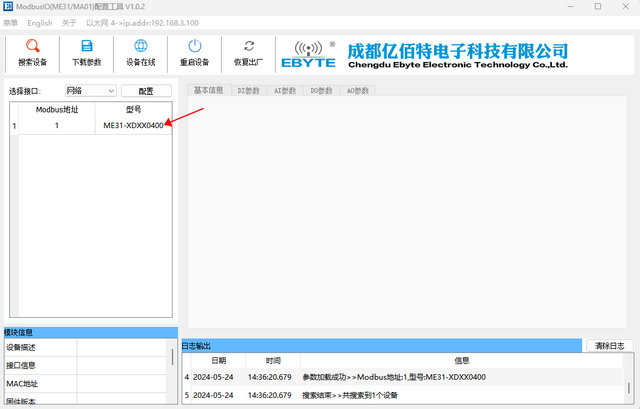

搜索完成后，點擊對應的設備，選擇對應的設備，如圖所示：

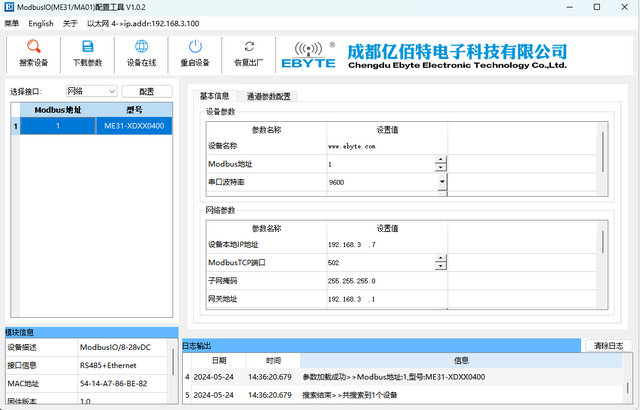

可以看到設備的基本信息（包含串口參數設置、網絡參數設置）和通道參數配置（包含溫度讀取、溫度補償），如圖所示

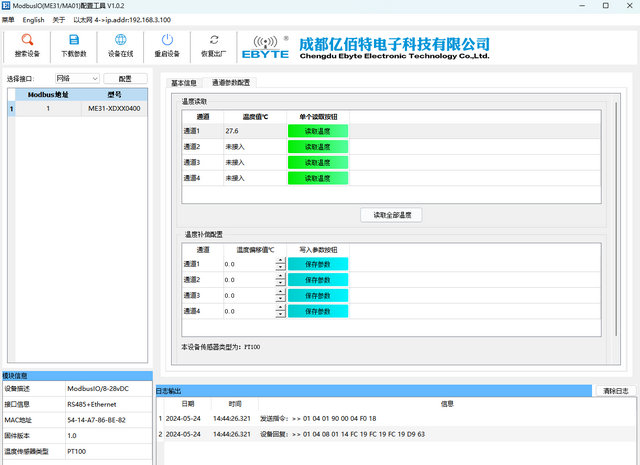

點擊通道參數配置，可看見此設備的所有溫度采集通道，然后點擊讀取全部溫度，可采集通道上的溫度值（同時可以在日志輸出欄中可以看見發送的Modbus RTU指令），這里通道1采集的數值為27.6℃，如圖所示：

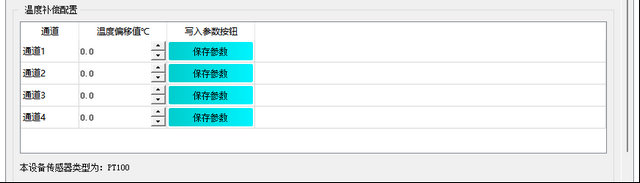

溫度補償配置功能介紹：溫度值=實際溫度采集值+溫度偏移值，溫度偏移值范圍：-10.0~10.0℃，如圖所示：

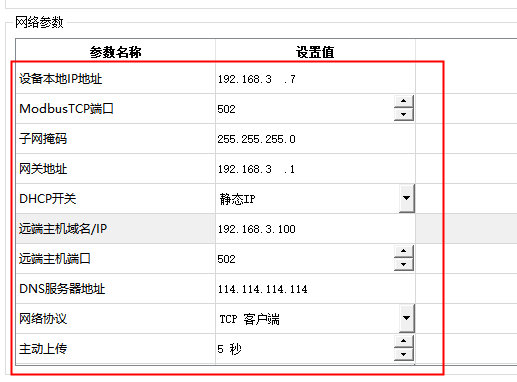

1、在配置工具基本信息處配置主動上報的相關功能，將網絡協議處修改成客戶端模式（設備只有處于客戶端模式配置才能有效），遠程主機域名/IP和遠程主機端口為要連接的服務器的IP地址和端口，主動上傳修改為5秒（每次主動上傳的間隔時間，值非零時為打開主動上傳），如圖所示：
2、然后點擊下載參數，進行保存，保存成功后，點擊重啟設備，這樣參數保存才會生效，如圖所示：

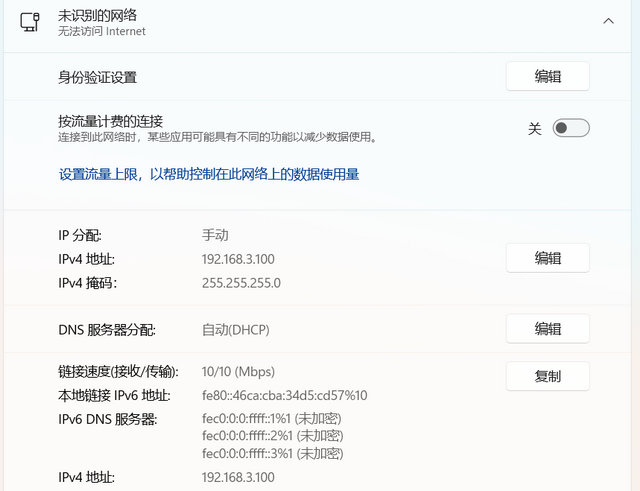

3、修改電腦的IP地址，將電腦IP地址設置成與設備在同一網段，如圖所示：

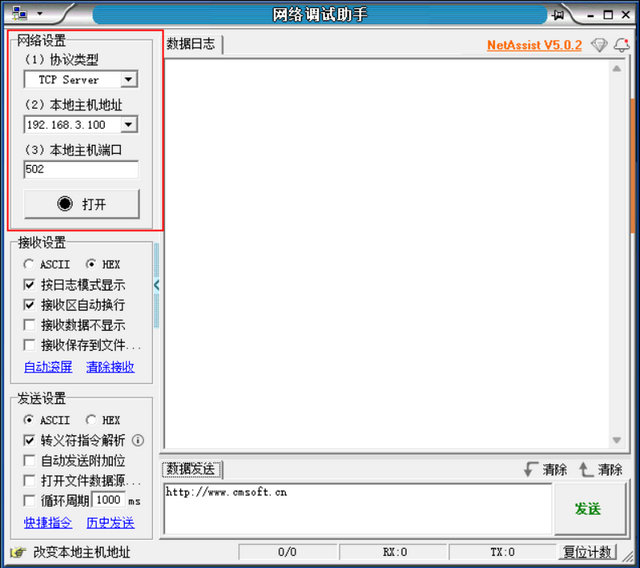

4、打開NetAssist軟件（這里我們模擬一個服務器），這里的參數與設備要連接的服務區的網絡參數要保持一致，如圖所示：

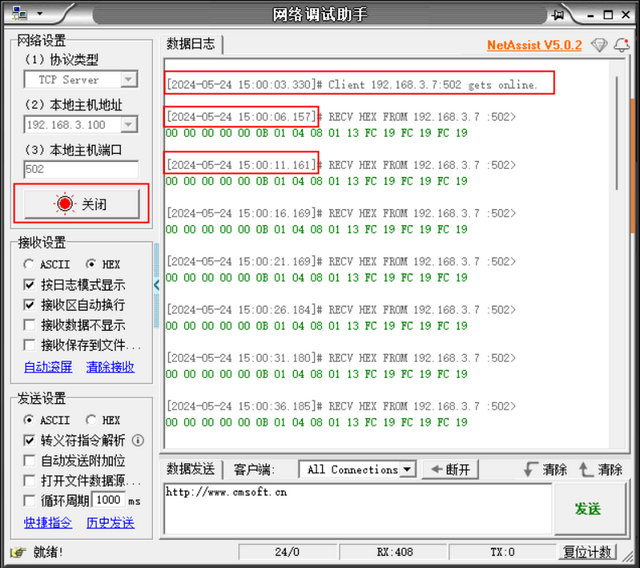

5、點擊打開，可看見溫度采集模塊成功連接上了服務器（溫度采集模塊LINK燈常亮），并每間隔5秒進行主動上報數據，如圖所示：
注：如果看不懂Modbus TCP報文，可自行百度了解。
經過上述的簡單演示，我們完成了ME31-XDXX0400系列PT100熱電阻溫度采集模塊產品入門級配置講解和溫度主動上報功能演示例程。
