億佰特ECK30-T13IA系列核心板是基于全志公司的T113-i處理器精心設計的多核異構處理器、工業級嵌入式核心板，采用郵票孔連接的低成本、低功耗、高性價比、高可靠性的全國產化工業級嵌入式核心板。ECK30系列核心板可廣泛應用于工業控制、HMI、IoT等領域。
全志公司的T113-i處理器是由雙核ARM Cortex-A7、RISC-V和HiFi4 DSP三種異構處理器所組成，能夠?yàn)橛脩籼峁└咝У挠?jì)算能力。同時還提供1路顯示、1路數字?jǐn)z像頭、1路千兆以太網、3路SDIO、2路USB、6路UART、2路CAN等豐富的數字I/O功能，同時還提供了模擬視頻、模擬音頻、ADC等豐富的模擬I/O功能。
ECK30-T13IA系列核心板包含3種具體產品型號，均采用全國產化工業級器件設計。ECK30系列核心板主要在內存容量、存儲配置等方面有一些差異，客戶可根據需求自行選擇合適的型號。
序號 | 產品型號 | 處理器型號 | 內存 | 存儲 | 工作溫度 |
1 | ECK30-T13IA2MN2M-I | T113-i | 256MB DDR3 | 256MB NAND | 國產工業級 -40℃ ~ 85℃ |
2 | ECK30-T13IA5ME8G-I | T113-i | 512MB DDR3 | 8GB eMMC | 國產工業級 -40℃ ~ 85℃ |
3 | ECK30-T13IA1GE8G-I | T113-i | 1GB DDR3 | 8GB eMMC | 國產工業級 -40℃ ~ 85℃ |

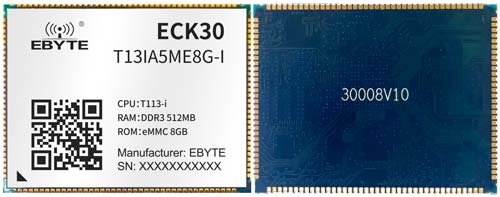

ECK30-T13IA系列核心板實物圖（產品底面無器件）如下：
實物圖
1、處理器：全志T113-i處理器：
u 雙核ARM Cortex-A7，最高主頻1.2GHz；
u RISC-V；
u HiFi4 DSP；
2、在板貼裝DDR3 SDRAM，256MB/512MB/1GB容量可選；
3、在板存儲：8GB eMMC或256MB SPI NAND FLASH可選；
4、視頻輸出：
u 2路LVDS輸出，支持1920×1080@60fps；
u 1路數字RGB輸出，支持1920×1080@60fps；
u 1路MIPI DSI，支持4Lane，支持1920×1200@60fps；
u 1路CVBS輸出，支持NTSC和PAL制式；
u 1路串行RGB（DBI）輸出，支持240×32060fps；
注：LVDS0、LVDS1與數字RGB引腳復用，LVDS0與MIPI DSI引腳復用，DBI與SPI1引腳復用；
5、視頻輸入：
u 1路CSI，8位并行接口，支持1920×1080@30fps；
u 2路CVBS輸入，支持NTSC和PAL制式；
6、音頻接口：
u 集成Audio Codec；
u 3路單聲道MIC輸入；
u 1路雙聲道LINE IN；
u 1路雙聲道FM IN；
u 1路差分LINE OUT；
u 1路雙聲道Headphone輸出；
7、網絡：集成1個10/100/1000自適應以太網MAC，支持RMII/RGMII接口；
8、USB：1路USB2.0 DRD，1路USB2.0 HOST；
9、SMHC：集成3個SMHC控制器，引出2路到郵票孔；
10、4路TWI，兼容I2C總線標準，支持標準模式(100Kbps)和高速模式(400Kbps)；
11、2路SPI，引出1路到郵票孔；
12、6路UART，最大波特率4Mbps；
13、8路PWM，最大輸出頻率24/100MHz，支持PWM輸出、輸入捕獲；
14、2路GPADC，12位分辨率，最大采樣率1MHz；
15、4路TPADC，12位分辨率，最大采樣率1MHz，支持4線電阻觸摸屏；
16、1路LRADC，6位分辨率，最大采樣率2KHz；
17、1路LEDC，支持1024個LED串連，最大數據傳輸速率800Kbps；
18、3路I2S/PCM，支持全雙工，采樣率8KHz~48KHz；
19、1路DMIC，最高支持8通道，采樣率8KHz~48KHz；
20、1路OWA，兼容S/PDIF協議；
21、2路CIR，1x CIR TX接口，1x CIR RX接口；
22、2路CAN(CAN0、CAN1)，支持CAN 2.0A和CAN 2.0B協議；
23、3路JTAG，包含ARM、RISC-V和HiFi4 DSP JTAG；
24、接口形式：140腳郵票孔，間距1.0mm；
25、電源：單路DC +5V±10%@0.5A電源輸入；
26、尺寸：45×35×3.6mm；
27、工作溫度：工業級：-40℃-85℃；
28、PCB工藝：8層板設計，沉金，無鉛工藝；
? 智能家居；
? 智能玩具；
? 智慧城市；
? 平板電腦；
? 物聯網網關；
? 廣告一體機；
? 工業一體機；
? 工業控制主板；
? 機器人、無人機。
