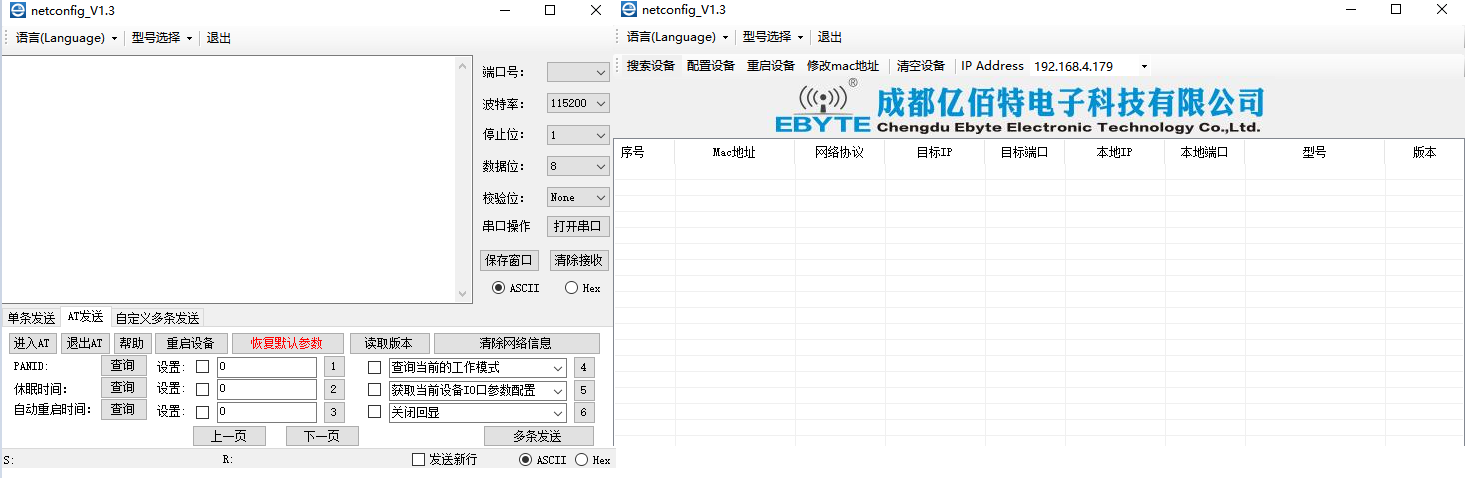

成都億佰特電子科技有限公司是一家致力于自主研發和客戶定制需求的創新型公司，E70系列無線模塊是由億佰特公司推出的一款星型組網方案，該無線模塊產品一個協調器可以最多支持200個節點與其通信。該類無線模塊產品目前主推433MHz-1W，其他頻率方案和功率方案可以直接咨詢成都億佰特，無線模塊集協調器和終端為一體，通過外部控制模式或上位機設置來實現工作模式切換，無線模塊提供長距離、高速率兩種傳輸方式，長短地址通信設置，所有的設置均可以使用行業標準AT指令或者億佰特提供的上位機來進行設置，簡化用戶使用。

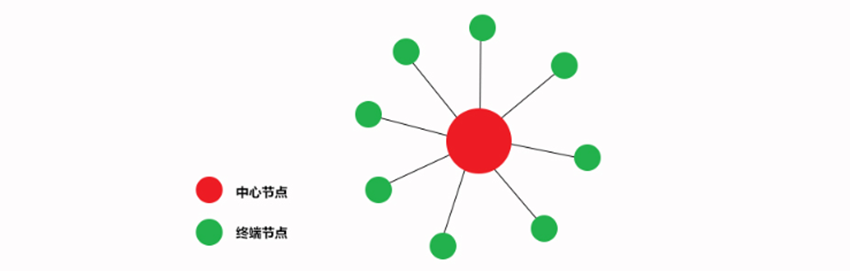

星型網絡由兩種網絡設備組成——中心節點和終端節點，中心節點是整個星型網絡的樞紐，所有的終端節點都與中心節點通過無線或者有線形式連接，從而與中心節點進行通信。終端節點之間是不能夠互相通信的，必須要通過中心節點進行轉發，從而達到終端節點之間互相通信。

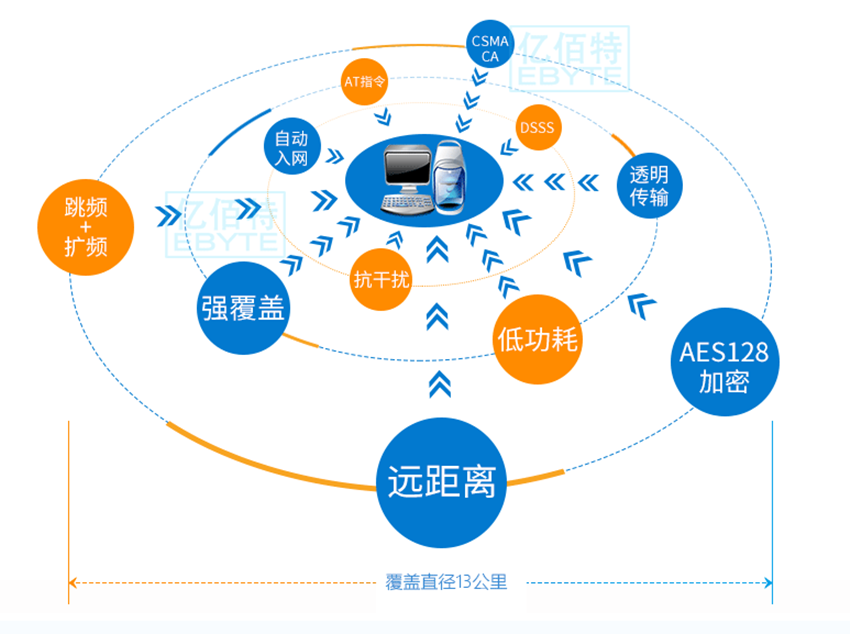

CC1310芯片模塊是按照IEEE 802.15.4標準來實現的星型組網模式，該無線模塊方案處理增益很大，因此在抗干擾和抗多路徑時延擴展的能力很強，內部使用頻率快變模式，可以輕松實現避開已知干擾源或信號源的影響。
CC1310模塊功耗很低，以成都億佰特433MHz-1W實際測試來看，其休眠電流只有4uA，接收電流也僅有14mA，同時在星型組網應用中，如果應用在低功耗場景中，可以直接選擇休眠節點模式來實現低功耗。該星型組網方案為TI 15.4-Stack協議，無線模塊目前支持433MHz，868MHz，915MH頻段，同時針對用戶不同應用方案，E70-433NW30S星型組網模塊采用長距離和標準傳輸兩種模式，長距離傳輸速率要低，但是傳輸穩定性高通信距離遠；標準傳輸模式傳輸速率很高，但相比來說，通信距離比較近。

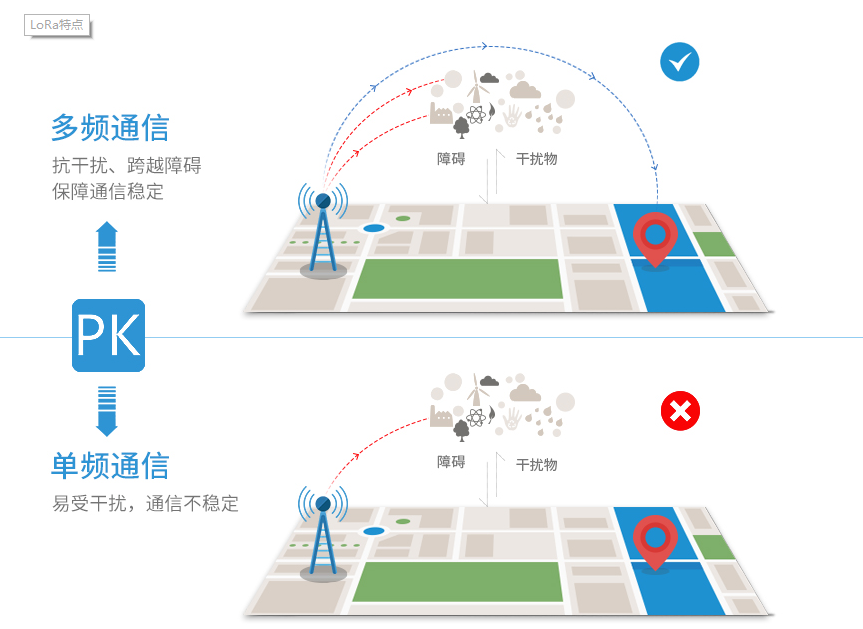

CC1310模塊基于TI 15.4Stack星型組網應用，相比2.4GHz星型組網應用(例：Zigbee自組網)來說，其在長距離通信，穿墻能力都具有顯著優勢，同時TI 15.4Stack星型組網可以提供更大的覆蓋面積。提高發射功率意味著提供更遠的通信距離，從而提高網絡覆蓋率，可以適應于工業和智能城市解決方案中。E70(433NW30S)采用跳頻方案，通過設備不同時間段內改變其接收頻段來實現，相比非跳頻方案來看，大大增加了其抗干擾能力。
在實際應用中，從機可以同時向主機發送數據，無需在程序中繁雜的設置進行逐一輪詢，提高了傳輸效率和開發進度，同時保證了從機的數據能夠高速、穩定的發送到主機。為了應用擴展性，成都億佰特推出了TTL接口、以太網接口，RS485/RS232接口等一系列無線數傳模塊產品。
安全系統應用：門窗傳感器，PIR，車庫門，煙霧探測器等；
HVAC系統應用：空氣，濕氣，溫度，水泄漏傳感器等；
現場變送器應用：流量，壓力，液位和過程傳感器等；
終端設備應用：資產管理與追蹤，自動收費機和自動售票控制等；
智能電網和可再生能源應用：氣體，水，點，熱量表和微型逆變器等終端設備。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多星型組網模塊產品和物聯網應用技術資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
