前文我們了NE2-T1M超級網口模塊連接阿里云通信教程中的服務器配置步驟，本文接著上述教程案例介紹串口服務器的配置教程以及串口服務器鏈接阿里云通信測試例程，步驟如下：

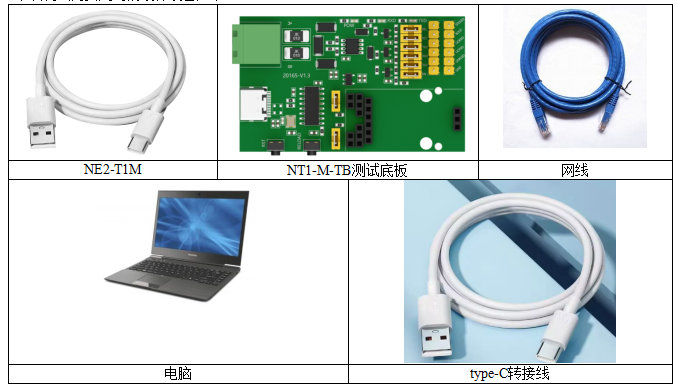

本次測試需要用到的硬件設備如下：
注：測試底板具有USB接口與RS485接口，本處以USB接口做展示。

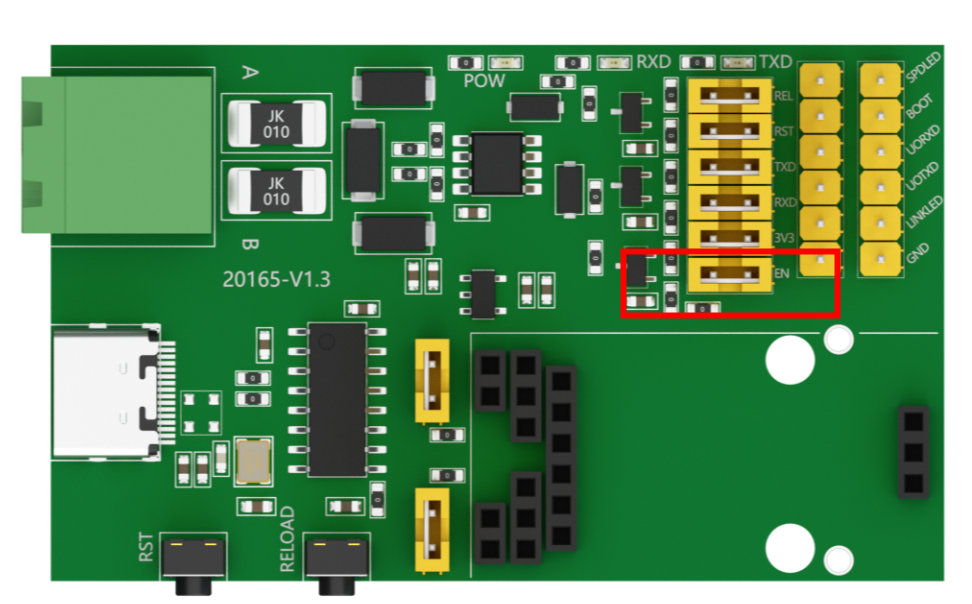

注：RS485接口為半雙工接口，使用時需要將跳線帽對應EN位置接上，否則將無法使用。
注：如使用USB接口測試全雙工時，請將測試底板EN接口跳線帽拔掉，去掉后超級網口工作在全雙工模式。

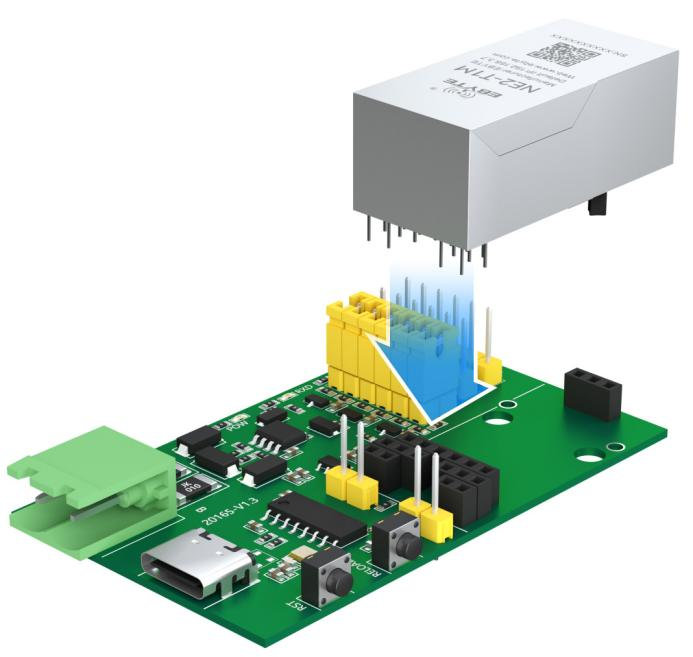

將超級網口與測試底板進行連接，注意引腳不要損壞引腳。
采用標準RJ45的網線，一頭連接至NE2-T1M的RJ45接口，一頭連接至可以連外網的交換機/路由器接口。
注意電腦網線需要接在這個局域網內！
將USB轉type-c線分別連接至電腦USB接口與測試底板接口。
注：如使用RS485接口測試需要為超級網口供電。
因本處為鏈接阿里云，需要提供能上網的路由器或者交換機接口，將模塊和電腦在同一局域網下連接。
避免客戶在實際應用過程中出現服務器搜索失敗問題，先對電腦進行相關設置的檢查。
（1） 關閉電腦的防火墻、殺毒軟件；
（2） 配置與設備連接的網卡，需要能獲取到可以用的IP等信息；

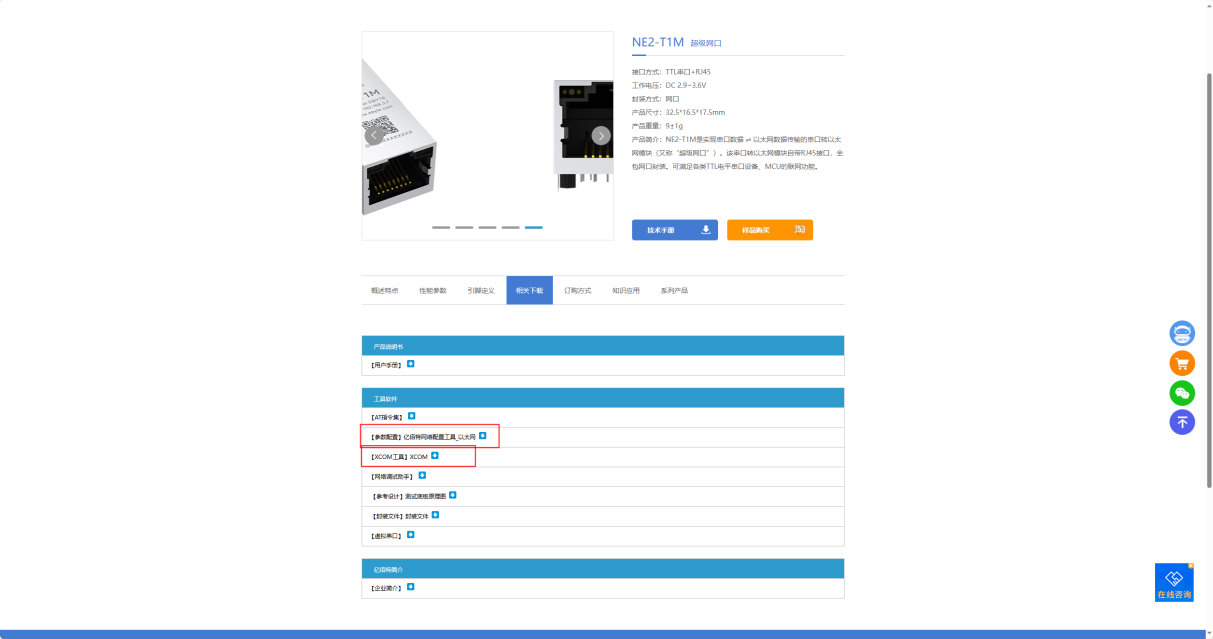

可到我司官網http://www.sunredled.com/product/2173.html產品頁面進行下載，需要用到串口調試助手XCOM和網絡配置工具。

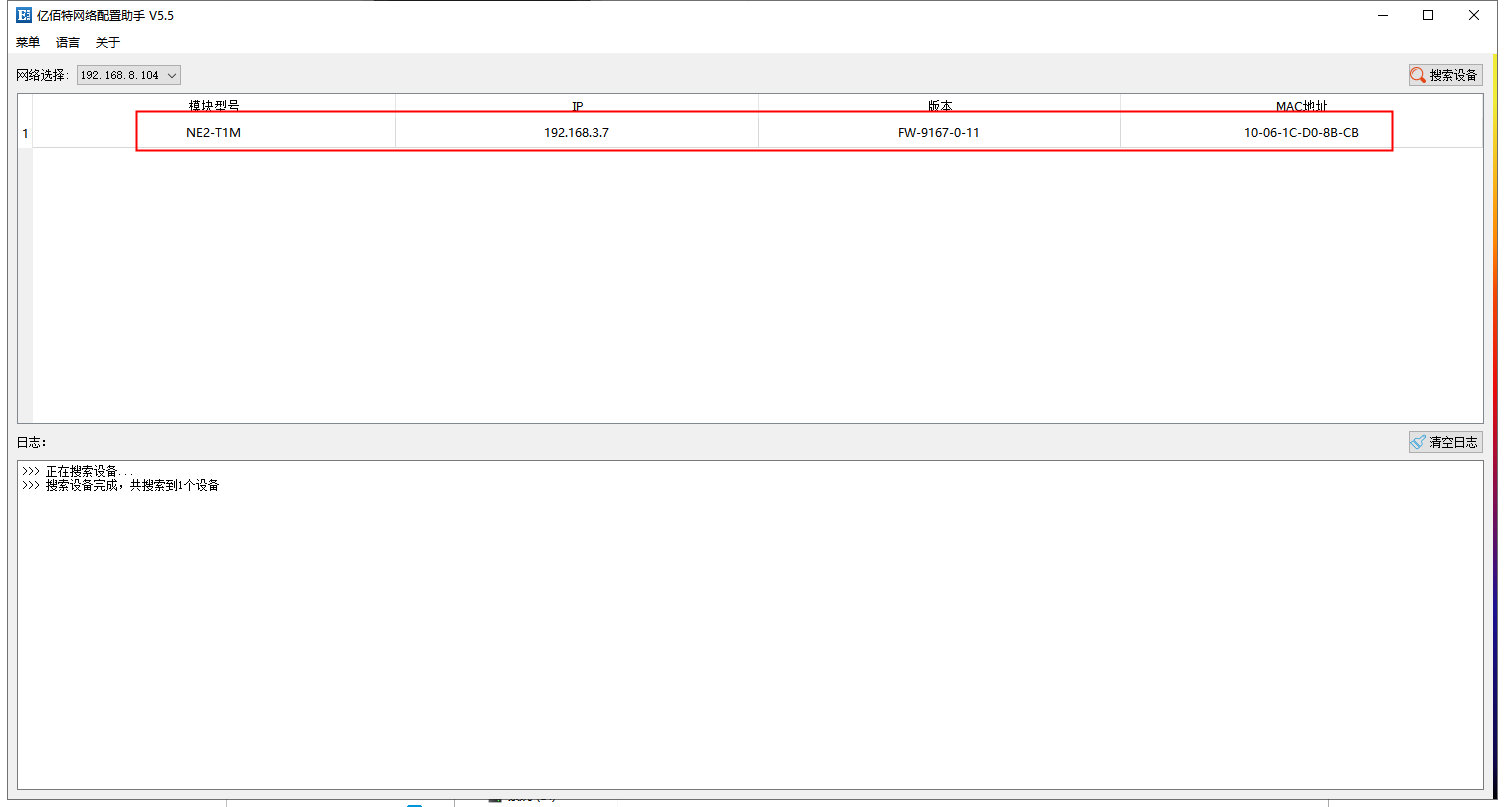

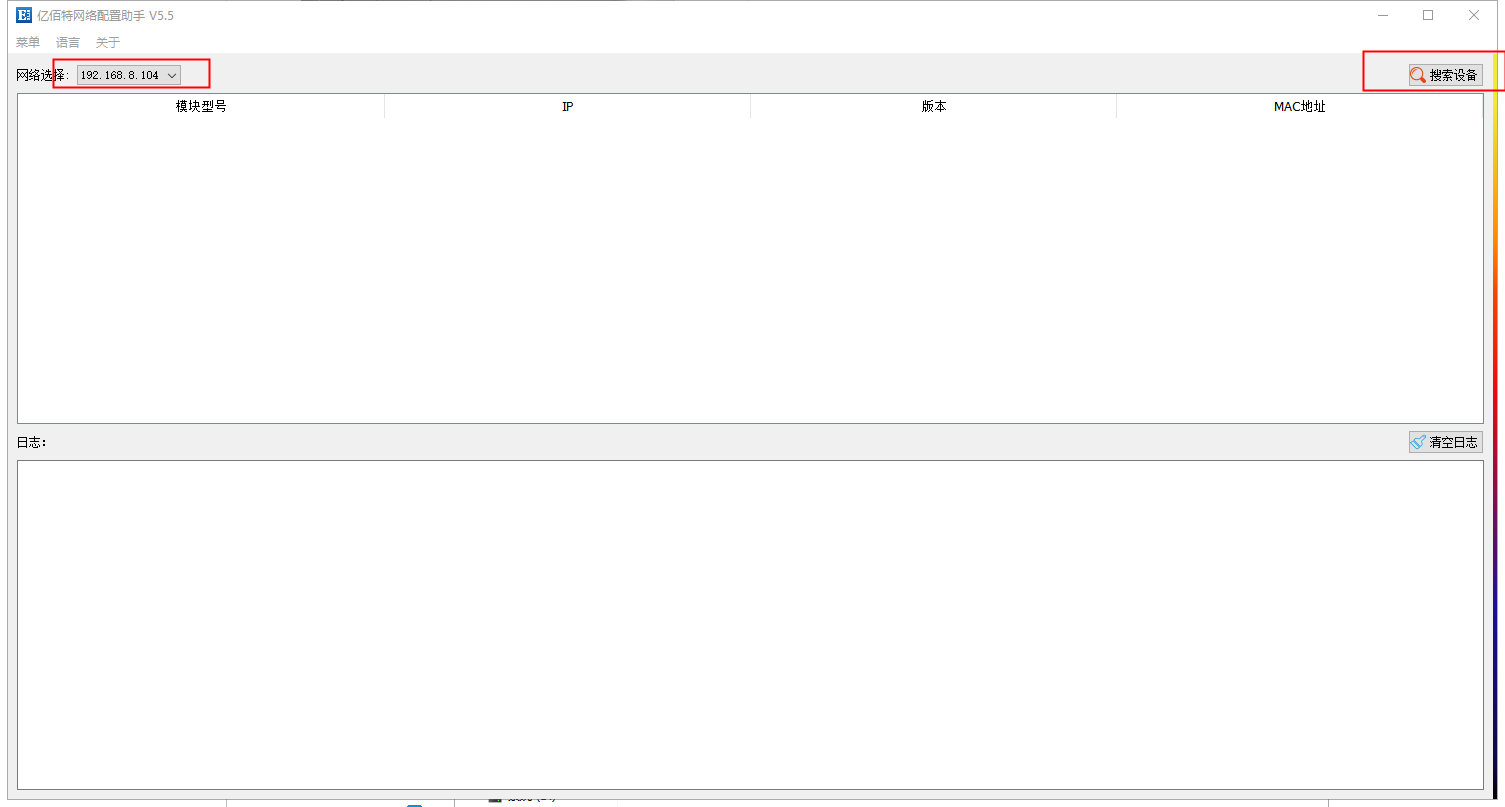

1. 打開網絡配置工具，選擇以太網網卡，點擊搜索設備
2. 選中設備，進入參數配置界面

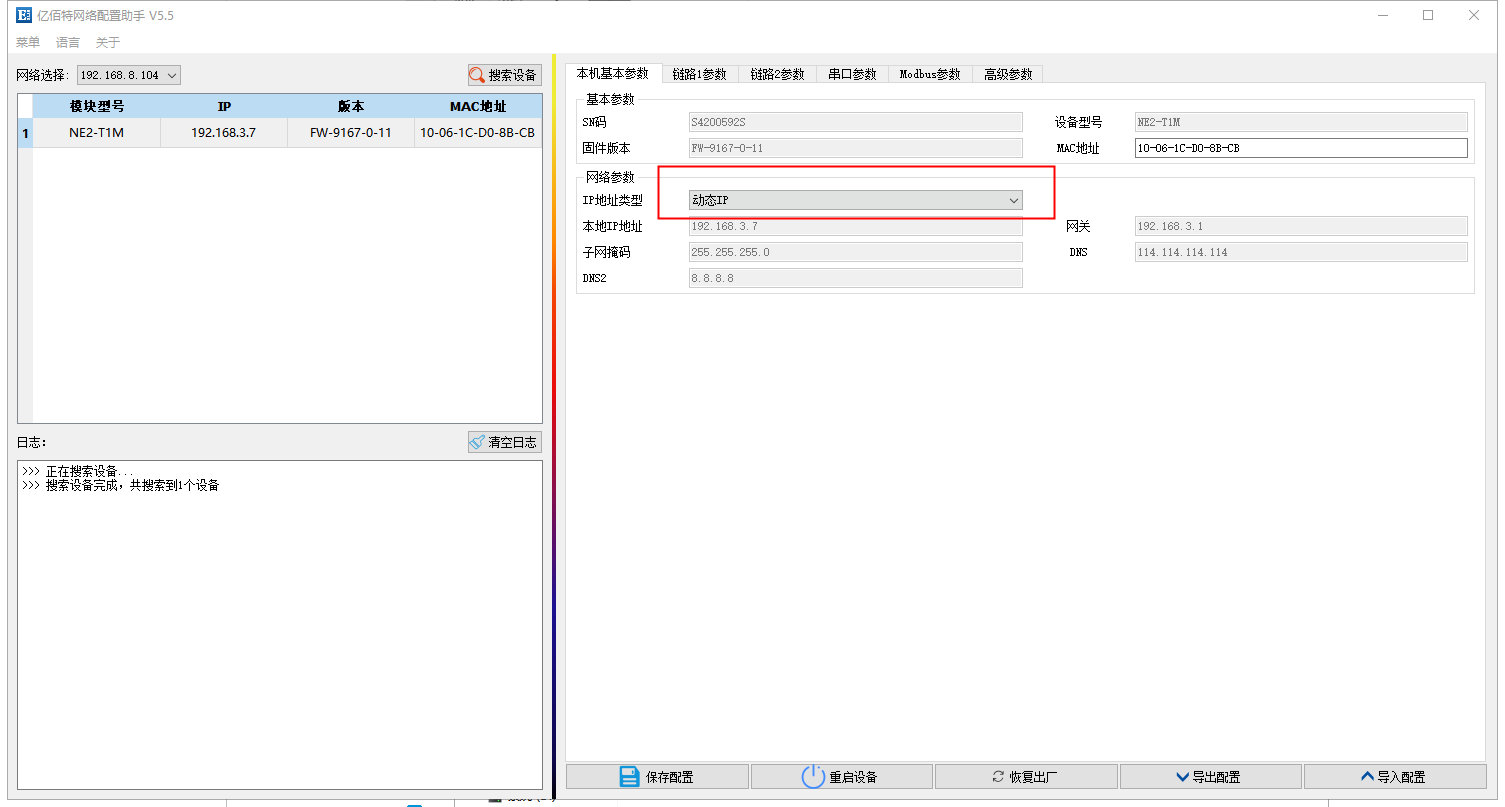

3. 在本機基本參數中配置IP地址類型為動態IP，確保有路由器分配IP地址

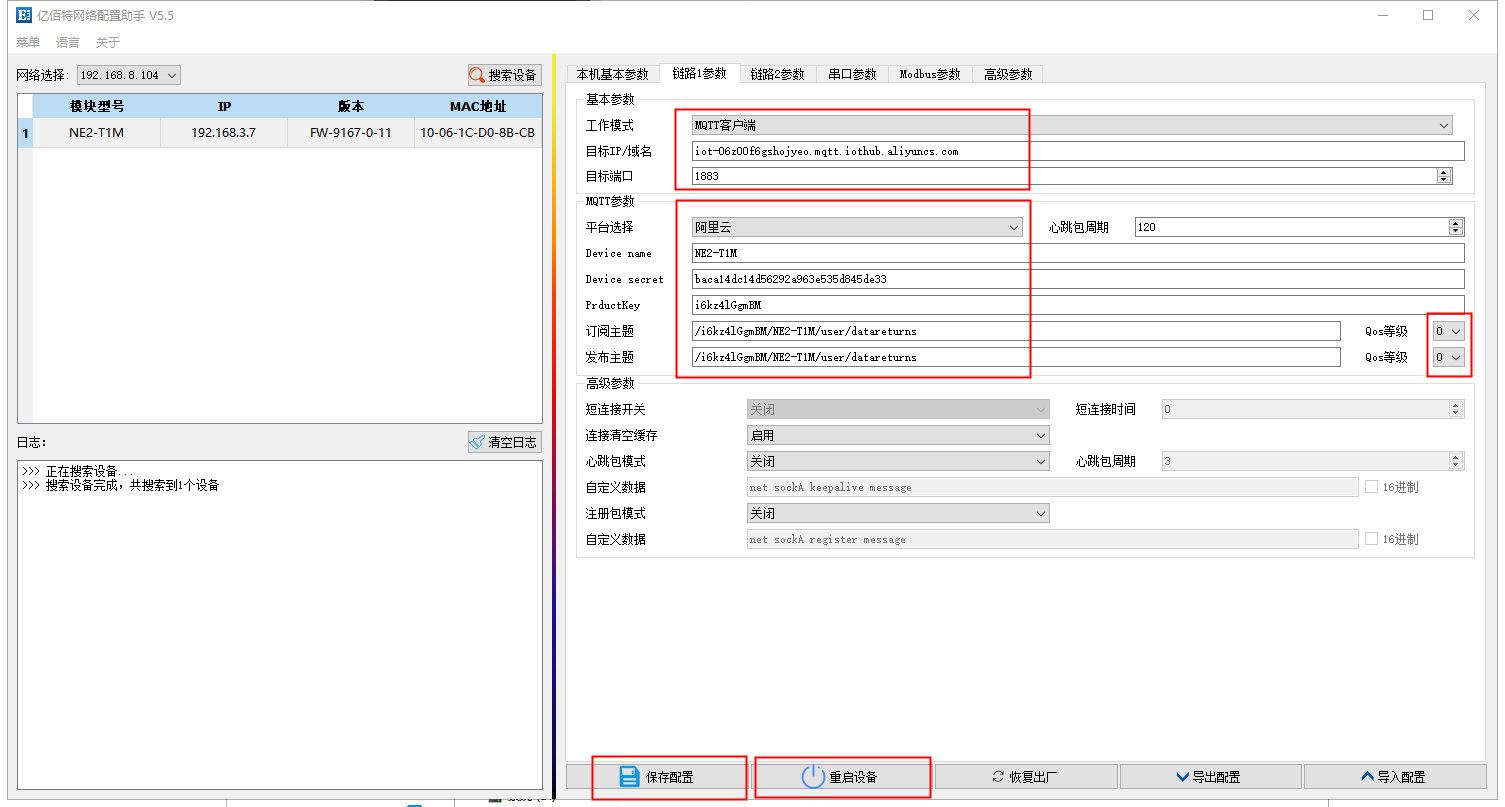

4. 在鏈路1參數中輸入服務器相關配置，點擊保存配置，等待1秒后點擊重啟設備
注：本處因連接的是阿里云測試服務器，設置的是數據回傳服務，因此測試時，等到10秒左右后可以發送任意數據到設備，由設備轉發至服務器，隨后服務器將以原鏈路將數據返回至設備串口，實現設備與服務器數據的雙向傳輸。
1. 雙擊運行XCOM2.6；

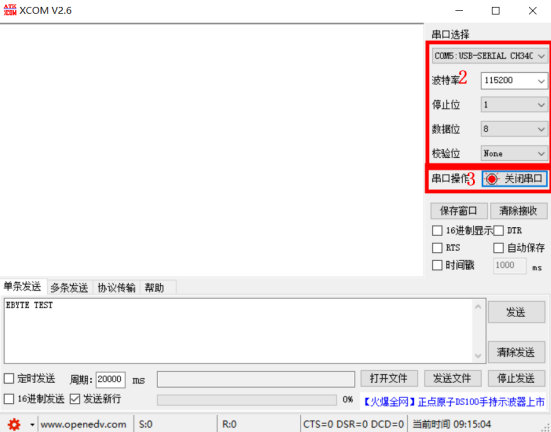

2. 選擇當前設備連接的串口號，選擇正確的波特率、停止位、數據位、校驗位（默認115200/1/8、N）
3. 打開串口

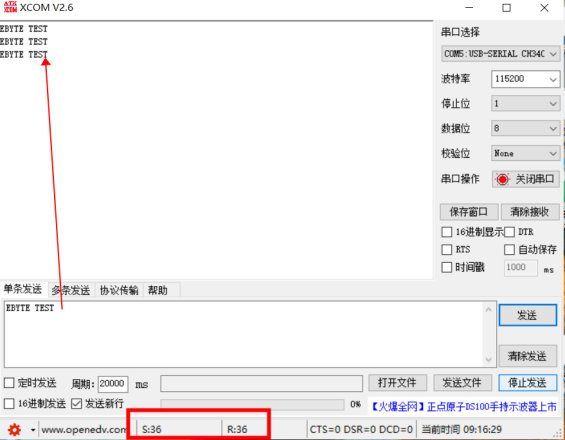

4. 發送任意數據，一秒左右可以看到數據返回
5. 測試完成
NE2系列單串口服務器用于實現串口到以太網口的數據的雙向透明傳輸。具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性。
串口服務器實現串口一側的串口數據到以太網口一側的TCP/IP 數據包的透明傳輸，用戶無需關心具體細節，設備內部完成協議轉換。如果在使用過程中出現問題，可以到官網參照我司應用案例。
RJ45支持10/100M以太網接口，交叉直連自適應；
產品支持2路Socket，每路均支持TCP Server、TCP Client、UDP Server、UDP Client、HTTPC、MQTTC，服務器模式單路支持5路連接；
部分型號支持RS485/232/422/TTL多種串口協議（詳見參數對比表）；
部分型號支持POE受電（詳見參數對比表）；
支持電源+信號雙重隔離（詳見參數對比表）；
支持配置工具、網頁、AT指令三種配置方式；
支持DHCP功能；
支持DNS（域名解析），可自定義域名解析服務器；
支持多種Modbus網關（簡單協議轉換、多主機模式、存儲型網關、可配置型網關、主動上傳模式）；
支持快速接入阿里云、百度云、OneNET、華為云、3.1.1版本標準MQTT服務器；
支持HTTP協議（GET/POST請求）；
支持虛擬串口；
支持斷線重連、超時重啟功能；
支持Keepalive 機制，可快速探查網絡異常并快速重連
支持短連接功能，可自定義短連接間隔；
全部模式支持心跳包、注冊包功能；
支持一鍵恢復出廠設置；
支持在線升級功能。
