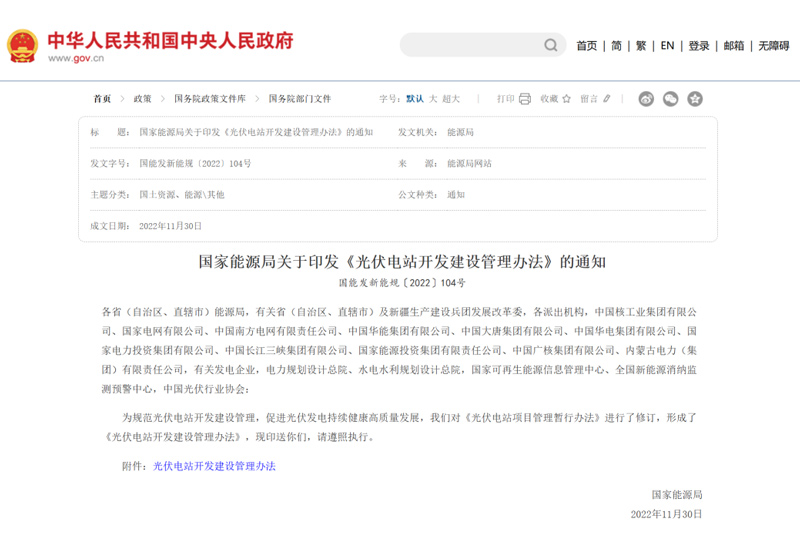

國家能源局關于印發《光伏電站開發建設管理辦法》的通知中提出，“國家能源局加強對光伏電站項目開發建設及運行的全過程監測，規范市場開發秩序，優化發展環境，根據光伏電站發展的實際情況及時完善行業政策、規范和標準等，并會同有關部門深化“放管服”改革，完善相關支持政策。”
在能源吃緊的背景下，光伏發電必然成為了國家重點支持產業，在未來的十年內國家會大力支持光伏行業的發展。近年來出臺了的系列政策，從電價分峰谷等的實施，提倡增量配網改革，以及到分布式光伏的屋頂儲能成為新增主力等，都表示著國家對新能源行業的支持。
為了方便現場的安裝，太陽能電池板一般按現場環境，用一塊塊的電池板組成陣列的形式進行連接，增加日照的接觸面積，然后將電源線連接在一起連接逆變器，最終接入國家電網，實現企業以及家庭的自發自用，同時將結余的電能接入電網。
一個系統一般由三相電表、逆變器，以及一些自動控制設備組成。其中自動控制電路一般采用RS485線纜進行連接，對于控制設備，一般采用工業現場使用較多的ModBus協議，此協議適用范圍廣泛、抗干擾能力強、適配性好、可擴展性強。
E810-R41/E840-R14串口隔離型RS485集線器，可將多個RTU從機RS485接口匯集程一個主機RS485接口，起到信號方法、阻抗匹配的作用，再將信號放大的前提下，起到通信隔離的作用，大大提高產品的可靠性，避免在遇到雷擊浪涌現象出現時將設備損壞。
該項目在傳統光伏發電站的基礎上，增加自動控制設備，通過計算歷史用電數據，自動將多余電量接入國家電網，同時在長時間陰雨天氣時，自動將用電設備切換為國家電網供電，避免出現長時間用電器欠壓的現象，減少財產損失。億佰特NE2-D11串口服務器，可以將現場RS485總線信號，變?yōu)?/span>RJ45以太網信號，通過用戶家庭寬帶將現場數據進行遠距離傳輸，實現數據上云的全過程，同時為避免出現設備斷網時出現失控現象，也可以將本地數據匯總后傳輸至本地管理系統，實現云平臺與本地管理系統的雙重控制。
光伏發電場采集和傳輸物聯網應用系統的主要部分包括：光伏板、逆變器、光照傳感器、電表、RS485中繼器、串口服務器、PLC、光伏控制管理平臺等。
光伏板：將太陽能電池板組裝至屋頂、草坪等場所，利用半導體產生的光伏效應，產生直流電。
逆變器：將太陽能電池板產生的直流電轉換成交流電。這些直流電通過三相逆變器轉換成交流電，最終接入國家電網。
光照傳感器：采集光照強度，通過算法可以得出太陽能發電的數量，用于管理系統預估當日發電數量。
電表：用于檢測工廠、家庭所需要用到的用電量，同時可以檢測當前電網電壓等，結合空開設備可以切換光伏發電與國家電網供電。
RS485集線器：通常需要采集的點位會比較多，RS485總線雖然可以支持手拉手的連接方式（支持多臺設備接入），但是隨著接入設備數量越多，總線干擾也會越強，485集線器可以起到信號放大、通信隔離的作用。
串口服務器：串口服務器起到串口總線轉網絡的作用，可以將本地ModBus RTU協議轉換為網絡上的ModBus TCP協議，使數據可以通過網絡進行傳輸，同時可以將數據通過MQTT方式傳輸至云端服務器。
PLC：PLC設備作為控制邏輯器件使用，用于處理現場數據及邏輯控制。
光伏控制管理平臺：部署在平臺的云服務器，可以實現遠程調試、遠程處理、遠程監控。
E810-R12/E810-R21系列RS485集線器產品：
RS485集線器是支持RS-485主站設備和RS-485從站設備的485中繼器通信設備。釆用光電隔離技術保護主站與從棧設備不被干擾。無需配置，主站和從站接口之間透明數據傳輸。本產品適用于自動化控制系統、監控系統、報警、門禁系統、IC卡收費、 抄表、一卡通、停車場收費等綜合RS485通信系統。
NE2-D11系列串口服務器產品：(產品簡介及串口服務器配置資料下載：http://www.sunredled.com/product/2124.html)
NE2-D11單串口服務器用于實現RS485串口到以太網口的數據的雙向透明傳輸。具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性。串口服務器實現串口數據到以太網的TCP/IP數據包的透明傳輸，用戶無需關心具體細節，設備內部完成協議轉換。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多工業智能網關和物聯網應用案例資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號進行了解，也可以直接撥打400電話咨詢技術專員！
