所謂的開關量控制采集就是通過RS458接口和RS232接口發送控制命令，實現讀取開關量輸入或者控制開關量輸出的通斷。
1. 開關量輸入采集就是將一個開關信號直接接入到開關量控制采集設備輸入端口，而開關量控制設備就可以通過判讀輸入口開關狀態，轉換為相應的數字信號存儲到開關量控制采集設備中，當主控設備向開關量控制采集設備發送讀取命令時，開關量控制采集設備就會實時返回當前輸入端口的開關狀態。
2. 開關量輸出控制則剛好和開關輸入采集相反，開關量控制采集設備輸入端口一般為繼電器輸出端口，當主控設備向開關量控制采集設備發送控制命令時，開關量控制采集設備將收到的控制內容信息進行解析，從而根據解析內容控制繼電器的通斷。

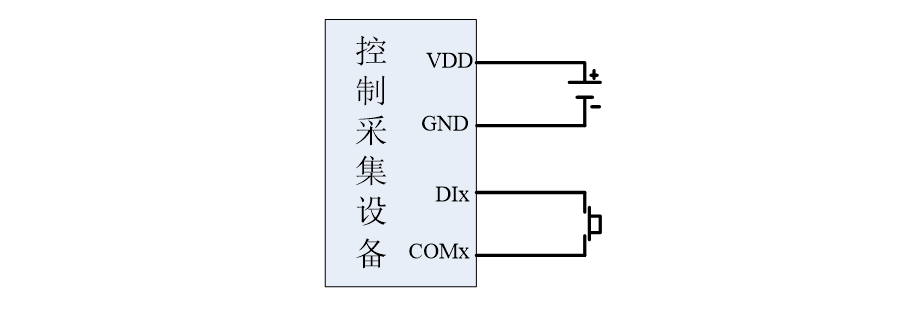

1.開關量輸入采集接線方法如下圖，左側為開關量控制采集設備的電源以及輸入端子，對于輸入端子，必須為開關信號，因此輸入端口可以接入按鍵或者繼電器的輸出端口等。

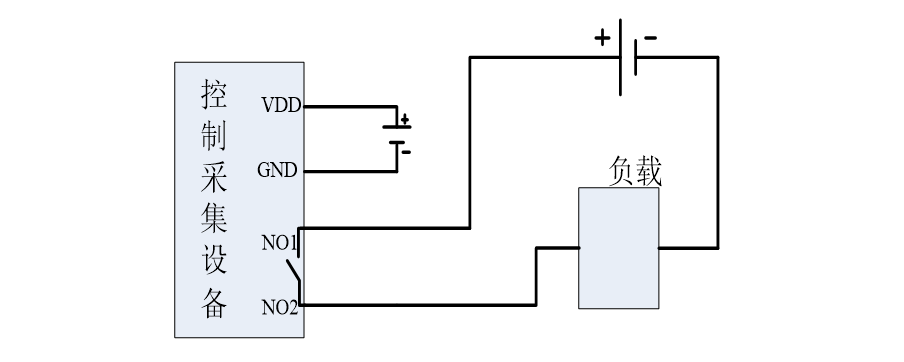

2. 開關量輸出控制接線方法如下圖，由于是開關量輸入，因此就方便在電源智能控制以及自動報警燈領域使用。常用用于接入用戶的繼電器、接觸器等。
開關量控制采集設備采用Modbus RTU協議發送控制命令或者采集命令。Modbus RTU協議具有16位的CRC校驗，確保了數據出錯概率幾乎為零，從而大大提高的設備的穩定性和可靠性。同時，Modbus RTU協議廣泛應用于工業控制領域，方便客戶設備直接和設備進行協議無縫對接，入接入PLC或者直接用組態軟件進行采集控制等。
成都億佰特電子科技有限公司推出的E830系列基于Modbus RTU協議的開關量控制采集DTU支持RS485接口，采用RTU協議，同時E830系類的開關量控制采集設備還具有有線采集控制和無線采集控制兩種，方便客戶選擇。無線控制采集適用于工業環境復雜，布線麻煩等地方使用，同時也大大節約工業成本。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
