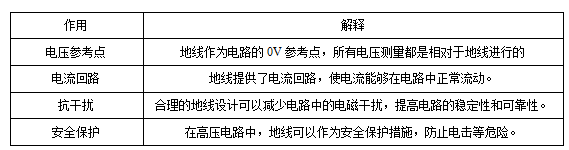

GND地線（Ground）是電路設計中非常重要的概念。GND地線不僅僅是電路的0V參考點，還在電路的穩定性、抗干擾性和安全性方面起著至關重要的作用。
在電路設計中，GND地線可以分為多種類型，每種類型都有其特定的用途和特點：
模擬地線（AGND）：主要用于模擬電路部分，如模擬傳感器的ADC采集電路、運算放大器電路等。由于模擬信號是微弱信號，容易受到其他電路的大電流影響，因此需要單獨的模擬地線來減少干擾。
數字地線（DGND）：用于數字電路部分，如按鍵檢測電路、USB通信電路、單片機電路等。數字信號在電壓跳變過程中會產生電磁干擾（EMC），因此需要單獨的數字地線來隔離這些干擾。
功率地線（PGND）：用于大功率電路，如電機驅動電路、電磁閥驅動電路等。大功率電路中的大電流容易造成地偏移現象，因此需要單獨的功率地線來減少這種影響。
電源地線（GND）：所有電路的0V參考點，通常是直流地線。模擬地線、數字地線和功率地線最終都會匯集到電源地線。
交流地線（CGND）：存在于含有交流電源的電路中，如AC-DC電源電路。交流地線作為交流電路部分的0V參考點。
大地地線（EGND）：用于高壓大電流的項目中，如家用電器。大地地線主要起保護作用，與電路功能無關。
在電路設計中，合理的GND地線設計可以有效減少電路之間的干擾，提高電路的穩定性和可靠性。以下是一些設計原則：
分離不同類型的地線：模擬地線、數字地線和功率地線應盡量分開，避免相互干擾。
合理布局地線：在PCB布局過程中，應盡量保證地線的完整性，避免地線孤立懸空。
減少地線回路：盡量減少地線的回流路徑，避免長距離的地線連接。
模塊化設計：將同類型的地線劃分在一起，提前規劃好地線的連接路線。
在實際應用中，GND地線設計不當可能會導致一系列問題：
信號串擾：不同功能的地線直接連接在一起，大功率電路的地線會影響小功率電路的0V參考點，產生信號串擾。
信號精度下降：交流地線的周期性變化會影響模擬地線的電壓精度，導致模擬信號失真。
EMC問題：信號強電路的地線干擾信號弱電路的地線，增加了電路處理EMC實驗的難度。
電路可靠性降低：不同功能的電路地線連接在一起，增加了電路之間的干擾，降低了電路的獨立運行能力。
總的來說，通過合理的GND地線設計，可以有效提高電路的性能和可靠性，減少干擾和故障的發生。
