        【物聯科普】降壓型開關電源BUCK工作原理說明




        降壓型開關電源BUCK工作原理

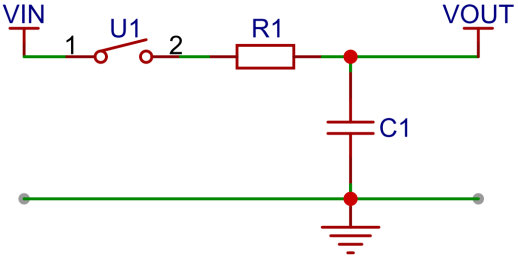

        在最基礎的降壓型開關電源里,當開關(對應下圖中U1)閉合時,電流從VIN流入,經過電阻R1等元件,VOUT電壓會緩慢上升。

        降壓型開關電源

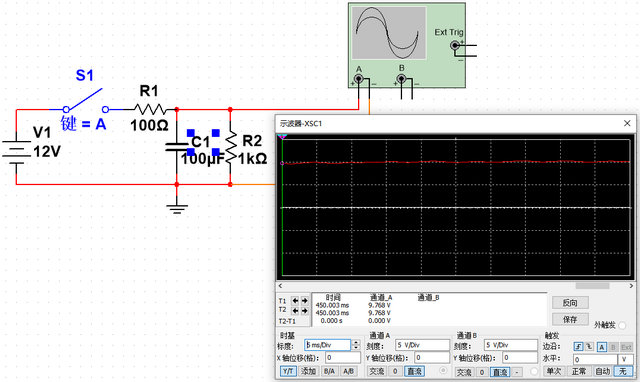

        隨著時間推移,當VOUT電壓達到我們期望得到的電壓大小時,我們迅速將開關斷開,此時由于電容C1的儲能作用,電壓能夠穩定在理想的電壓值。通過改變R1和C2的大?。?strong>充電時間=R×C)可以改變電壓上升的趨勢。通過不停地開斷開關,可以得到的穩定的電壓。

        開關電源電壓

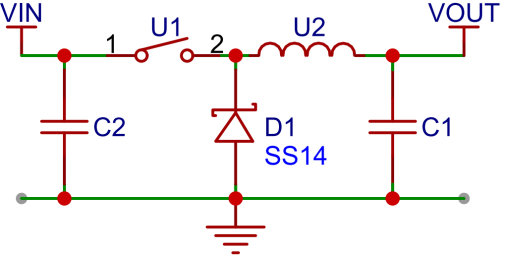

        由于R1電阻會提高電路能耗,可以換成一個電感,因?yàn)殡姼胁缓哪?,且流過電感的電流不會突變。但當開關斷開時電感兩端的電壓會發生突變,因此我們需要在電感前加一個續流二極管。

        電感

        降壓式(Buck)變換器作為一種非隔離直流變換器,其輸出電壓小于或等于輸入電壓。該變換器的主電路主要由開關、續流二極管、輸出濾波電感以及輸出濾波電容組成。

        我們平常使用的DC-DC降壓芯片在電路中的作用就是相當于U1的開關,控制開關的關閉從而來控制電壓的大小。其內部包含一個或多個開關元件(如MOSFET),這些開關元件會以一定的頻率進行導通和關斷操作,通過控制開關的占空比(導通時間與周期的比值)來調節輸出電壓的大小。


        今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料,感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號(微信號:cdebyte)進行了解,也可以直接撥打400電話咨詢技術專員!
