成都億佰特公司為幫助用戶在使用本公司產品時，能輕松快速的了解產品的使用方法。定期會推送一些產品快速應用的使用方法。這篇《模擬量輸出和采集模塊的應用》文章的快速應用方法，具體應用為E90 控制E820-DTU(2I2-433L)進行模擬量的采集與控制模擬量的輸出。
要實現E90控制，那么我么就要用到E820的控制采集功能。E90端為一般模式，然后采用MODBUS RTU指令來進行操作：
第一步配置兩個設備的無線參數 :

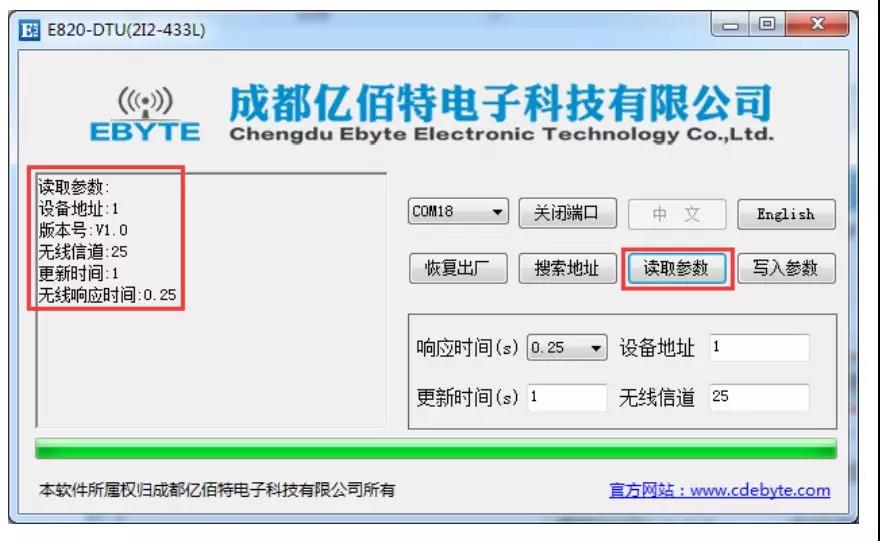

下圖是E820的上位機的頁面截圖。我們首先將E820的撥碼開關撥到配置模式，然后使用上位機讀取與參數配置，這里有兩個重要的參數，相應時間、無線信道。

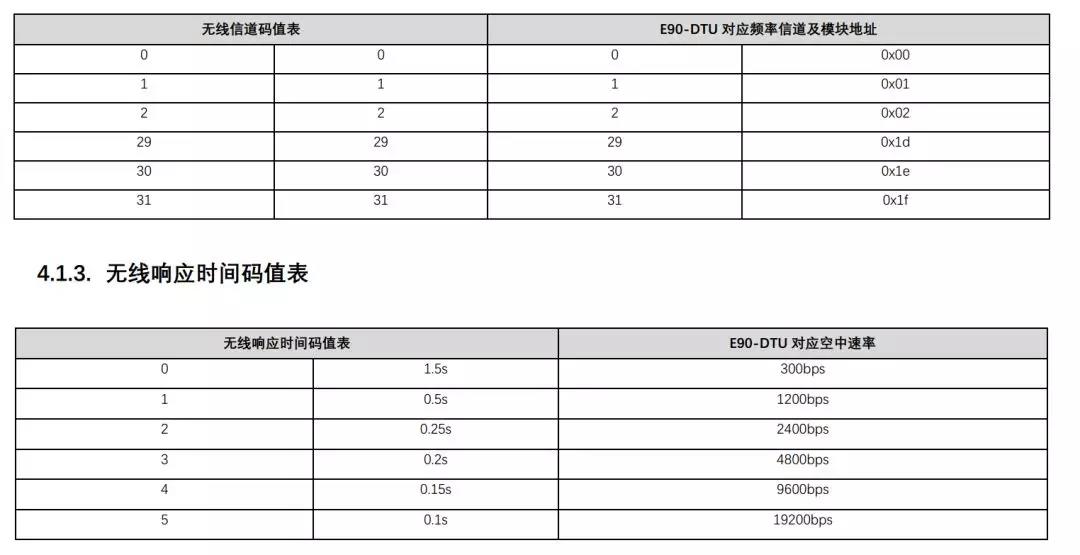

如上圖所示，E820的相應時間為0.25秒，無線信道為25，我們看下圖，圖為E820的手冊截圖。E820的無線信道參數為十進制，但是E90的信道是十六進制。

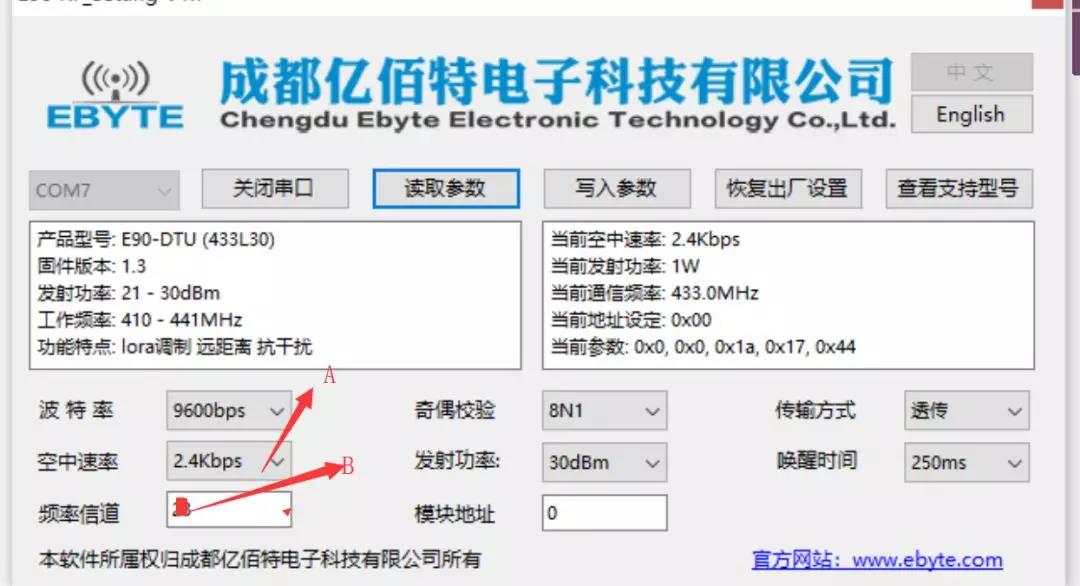

我們按照上圖所示來配置E90,就可以了，按照上圖 我們E820的相應時間為0.25s 我們E90就將空中速率這一配置選項，配置為2400bps， E820的無線信道為25，我們E90就將頻率信道這一配置選項配置為19（25的十六進制為19）無線就配置完成了E90端截圖如下，A處選擇2.4Kbps，B處填寫上19.

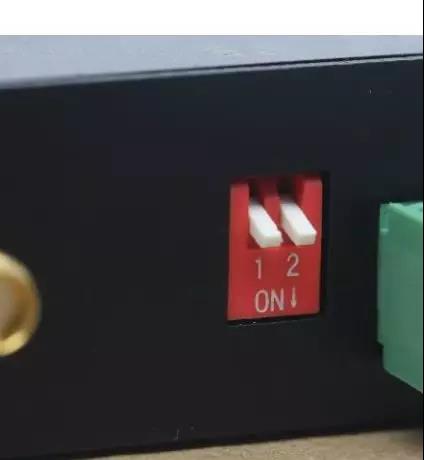

這個時候我們需要將E90 的撥碼開關撥到一般模式，E820的撥碼開關撥到控制采集模式，如下圖所示：
E820處于控制采集模式下的時候我們就要使用MODBUS指令進行讀取和控制輸出，E90端采用485總線連接到電腦，我們打開串后助手，然后選擇端口，然后發送指令就OK。
這里我介紹下這個指令，因為所有的控制采集只要是通過E90來的都是Modbus指令控制：

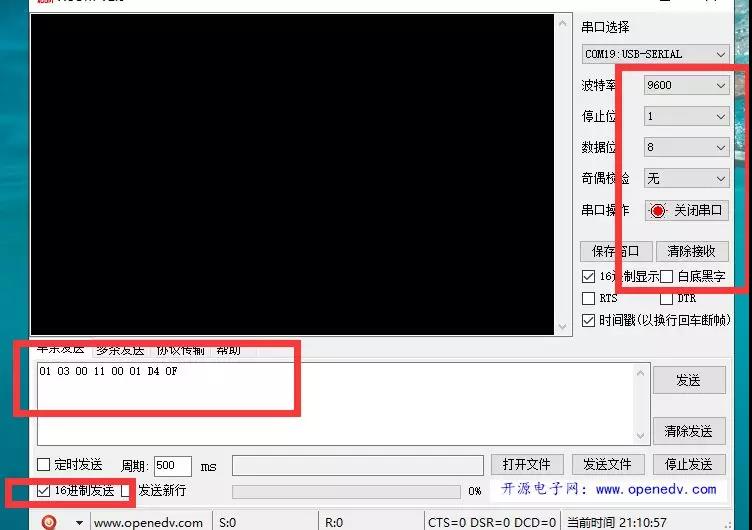

先說無線采集的指令，我們在串口助手上發送這一串指令如下圖，我們波特率選擇9600這是上面配置E90時所配置的波特率，其余為8N1，然后勾選16進制發送。

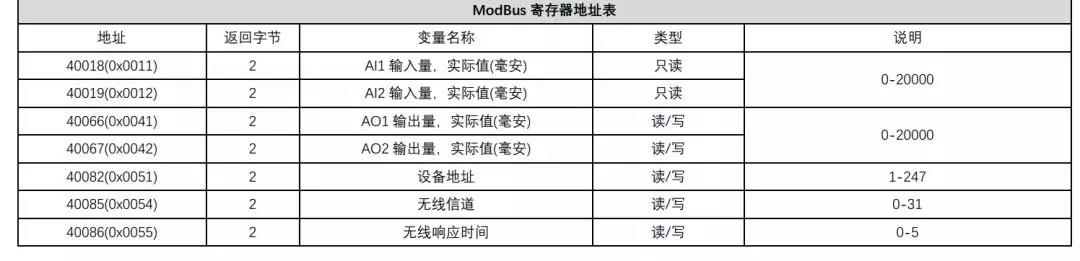

指令：01 03 00 11 00 01 D4 0F 如上述指令就可以讀取到E820的端口一的輸出值 01 代表這個設備的modbus地址。 03代表的是讀取指令，00 11 代表的是E820的輸入端口一，這個是寄存器地址。如下圖所示，00 01 代表讀一個寄存器 D4 0F代表的是modbus的校驗，這個校驗值是通過工具算出來的。校驗工具使用方法后面介紹
當發送完上 面的modbus指令后，E90 這邊會接收到 一個返回的modbus指令如下：01 03
02 27 10 A2 78 在這串數據中 01 代表是modbus地址為01 的設備返回的設置，03代表讀取，02 代表讀取到的數值長度 ，27 10代表讀取到的真實數據 16進制的，2710 換算成10進制為10000 也就是說 你這一次查詢的時候 E820的端口1采集到的輸入值為10.ma，A2 78 代表的是 modbus指令的校驗。
控制輸出：輸出模式也是和上面采集模式配置相同，只是讀指令換成了寫指令寄存器變了而已具體的如下指令介紹01 06 00 41 27 10 C3 E2 在這條指令中 01 代表地址也就是你要控制誰，06為寫指令，00 41為寫的寄存器，（參照上圖）也就是控制A01通道輸出，27 10 換成10進制就是10ma ，然后C3E2是校驗。所以解讀出來就是 控制modbus地址為1的設備的輸出通道1 輸出10ma的模擬量

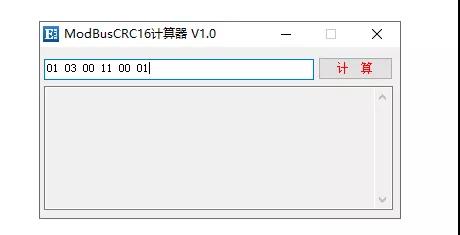

校驗工具的使用方法：我們在輸入框中輸入我們待校驗的十六進制數，如下圖所示，

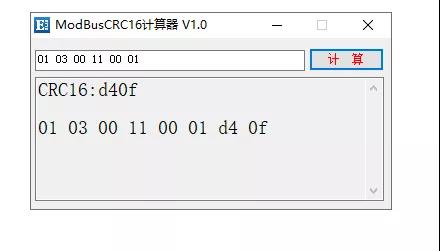

然后我們點擊計算就會生成校驗了，效果如下：
至此有關E90控制E820（2I2-433L）的介紹全部完畢。
