【zigbee 3.0模塊】高性能32位內核 自組網快速便

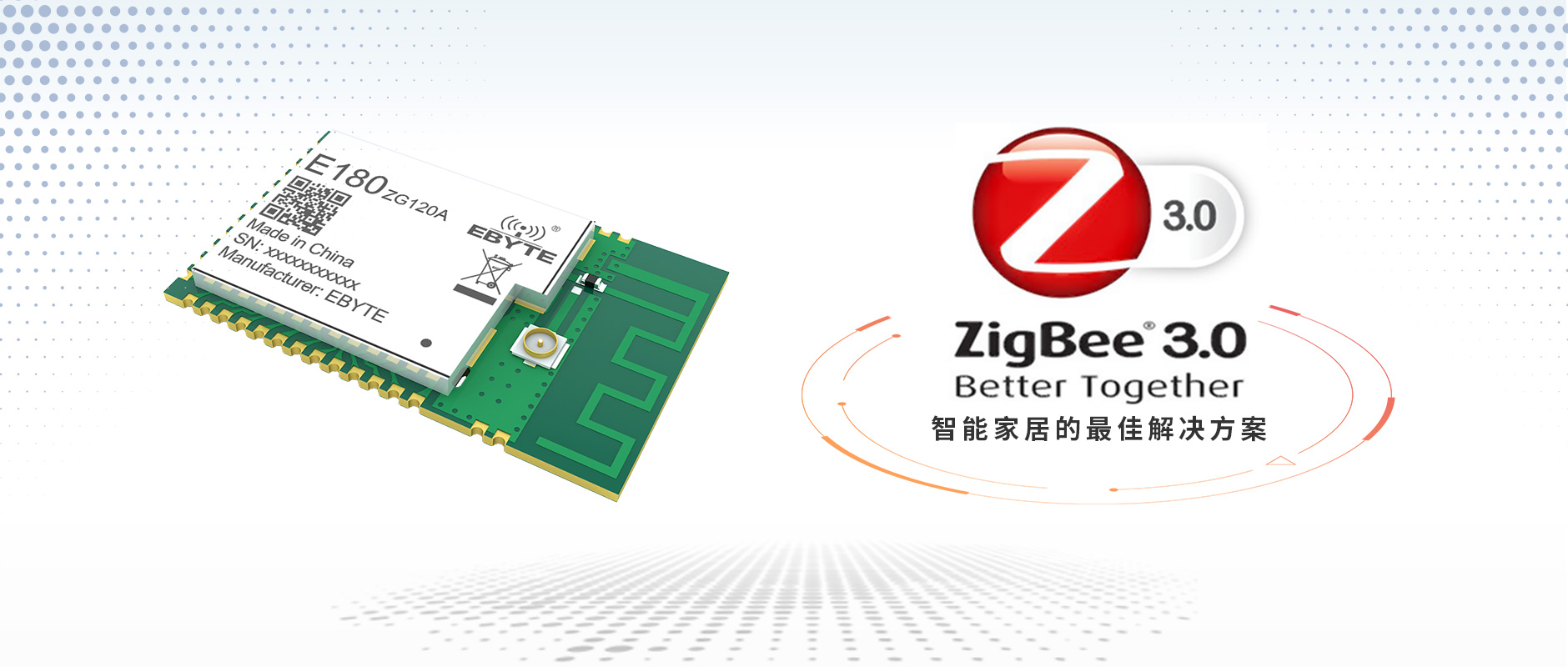

E180-ZG120A是成都億佰特基于Silicon Labs EFR32MG1B系列無線SOC設計生產的一款小體積、低功耗、高可靠性、工作在2.4GHz 頻段的ZIGBEE模塊，芯片自帶高性能 32-bit ARM Cortex -M4 內核，內部集成功率放大器，發射功率最高可達到20dBm。
EFR32是非常有潛力成為未來智能家具、物聯網改造、工業自動化首選的無線微控制器，其網絡特性符合ZIGBEE 3.0技術標準，并提供一個完整的基于IEEE 802.15.4標準ISM頻段的應用集成方案。產品經過系列權威射頻儀器的檢驗和認證，并結合多年的市場經驗和該行業用戶的實際需求，將無線產品極復雜的通訊協議集成到內置的 SoC 中，支持串口透明傳輸模式，并集成快捷易用的自組網功能，提供多路可配置的AD、IO、PWM接口，化繁為簡，大幅簡化無線產品復雜的開發過程，使您的產品以更低的成本快速投入市場。
1.2功能特點
● 集中式網絡管理:ZIGBEE 3.0安全標準集中式入網機制，數據安全、可靠；
● Green Power: ZIGBEE 3.0 電源管理機制，整個網絡功耗更低，節點功耗uA級；
● 互通性：符合zigbee 3.0標準網絡機制，可支持ZHA、ZLL等網絡協議；
● 大容量：256K容量的flash，32K容量的RAM，網絡節點可以擴展到100以上；
● 角色切換：用戶可通過串口指令讓設備在協調器，路由器，終端和休眠終端的四種類型中任意切換；
● TOUCHLINK:模塊支持ZLL協議中的TOUCHLINK網絡協議,主要應用于燈控領域，簡化了ZigBee的網絡形式，不需要協調器也可以建立簡單穩定的ZigBee網絡；
● 支持多種網絡拓?fù)洌狐c(diǎn)對點，星型網，MESH網；
● 網絡自愈：網絡中間節點丟失，其他網絡自動加入或保持原網絡；
● 自動路由：模塊支持網絡路由功能；
● 地址收索：用戶可根據已加入網絡節點的 MAC 地址（唯一的，固定的）查找出相應的● 短地址，同時也可以根據節點的短地址查找網絡中每個節點相應的長地址；
● 數據安全：集成ZIGBEE 3.0 安全通訊標準，網絡含有多級安全密匙；
● 串口配置：模塊內置串口指令，用戶可通過出串口指令配置（查看）模塊的參數及功能；
● 網絡 PAN_ID 更改： 網絡 PAN_ID 的任意切換，用戶可自定義 PAN_ID 加入相應網絡或者將自動選擇 PAN_ID 加入網絡；
● 網絡開放時間可配置，可配置持續一段時間打開網絡，此期間符合ZigBee3.0標準的設備可以加入網絡，過了這段時間后網絡將關閉，任何設備無法加入。也可以配置永久打開，任何ZigBee3.0標準設備可以加入；
● GPIO 控制： 本地/遠程的 GPIO 電平控制，4個IO可選擇；
● PWM 控制： 本地/遠程的 PWM 控制， 5路PWM 通道供用戶選擇；
● ADC 控制： 本地/遠程的 ADC 讀取，5路 ADC 通道供用戶選擇；
● 一鍵恢復波特率：如果用戶忘記或不知波特率的情況下，可使用該功能，恢復默認波特率為 115200；
● 串口接收喚醒：支持串口接收喚醒功能，當模塊處于休眠狀態下當接收到一幀大于等于25個字節的數據時將被喚醒，此數據為喚醒幀用于喚醒模塊將不會被當做數據處理；
● 模塊復位：用戶可通過串口命令對模塊進行復位操作；
● 恢復出廠設置：用戶可通過串口命令對模塊進行出廠設置的恢復；
● 空中配置：用戶可使用空中配置指令遠程配置網絡中的其他設備。
在ZigBee網絡中存在三種邏輯設備類型：Coordinator(協調器)，Router(路由器)，End-Device(非休眠終端)和Sleep- End-Device(休眠終端)。ZigBee 網絡由一個 Coordinator 以及多個 Router 和多個 End_Device 組成（其終端節點可分為休眠終端和非休眠終端）。
當需要接收數據時，是通過周期性的喚醒來接收數據，喚醒周期設置的越長接收就越延遲，喚醒周期設置必須小于30秒。若只需上傳數據則可以把喚醒周期設置大于30秒或更長來降低功耗（默認為5分鐘）比如電池供電的傳感器。
● 智能家居以及工業傳感器等；
● 安防系統、定位系統；
● 無線遙控，無人機；
● 無線游戲遙控器；
● 醫療保健產品；
● 無線語音，無線耳機；
● 高級抄表架構(AMI)；
● 汽車行業應用；
● 樓宇自動化解決方案；
● 農業大棚自動化應用。
主要參數 | 性能 | 備注 | |
最小值 | 最大值 | ||
電源電壓（V） | 0 | 3.8 | 超過3.8V 永久燒毀模塊 |
阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
工作溫度（℃） | -40 | +85 | 工業級 |
主要參數 | 性能 | 備注 | ||||||
最小值 | 典型值 | 最大值 | ||||||
工作電壓（V） | 1.95 | 3.3 | 3.7 | ≥3.3V 可保證輸出功率 | ||||
通信電平（V） | 3.3 | 使用5V TTL 有風險燒毀 | ||||||
工作溫度（℃） | -40 | - | +85 | 工業級設計 | ||||
工作頻段（MHz） | 2400 | - | 2480 | 支持ISM 頻段 | ||||
功耗 | 發射電流（mA） | 135 | 瞬時功耗 | |||||
接收電流（mA） | 11.6 |
| ||||||
休眠電流（μA） | 2.5 | 軟件關斷 | ||||||
最大發射功率（dBm） | 19.6 | 20.0 | 20.5 | |||||
空中速率 |
| 250kbps |
|
| ||||
主要參數 | 描述 | 備注 | ||||||
參考距離 | 1000m | 兩點之間（zigbee網絡支持路由多跳功能，可通過增加路由器達到延長傳輸距離的目的）。 | ||||||
晶振頻率 | 38.4MHz |
| ||||||
支持協議 | Zigbee 3.0 |
| ||||||
封裝方式 | 貼片式 | |||||||
接口方式 | 1.27mm | 郵票孔 | ||||||
IC全稱 | EFR32MG1B232F256GM48 |
| ||||||
FLASH | 256KB |
| ||||||
RAM | 32KB |
| ||||||
內核 | Cortex-M4 |
| ||||||
外形尺寸 | 17.5*28.7mm |
| ||||||
天線接口 | PCB/IPEX | 等效阻抗約50Ω | ||||||
當模塊進入傳輸模式后，串口接收到的任何數據都將被無線發送出去，傳輸模式就是網絡節點間進行無線通信，其通信的方式包括單播、廣播、組播等。
當zigbee模塊進入配置模式后，串口接收的數據都默認為配置指令，對設備進行功能配置和操作，在配置模式下，模塊串口收到的數據均認為是HEX指令。
zigbee3.0模塊上電初始化默認為傳輸模式。在傳輸模式下，當模塊串口接收到“2A 2D 2E”字符后則進入配置模式，進入配置模式成功后返回“7A 7D 7E”字符。在配置模式下，當模塊串口接收到“2F 2C 2B”字符時則模塊退出配置模式，進入傳輸模式，進入傳輸模式成功后返回“7F 7C 7B”字符。

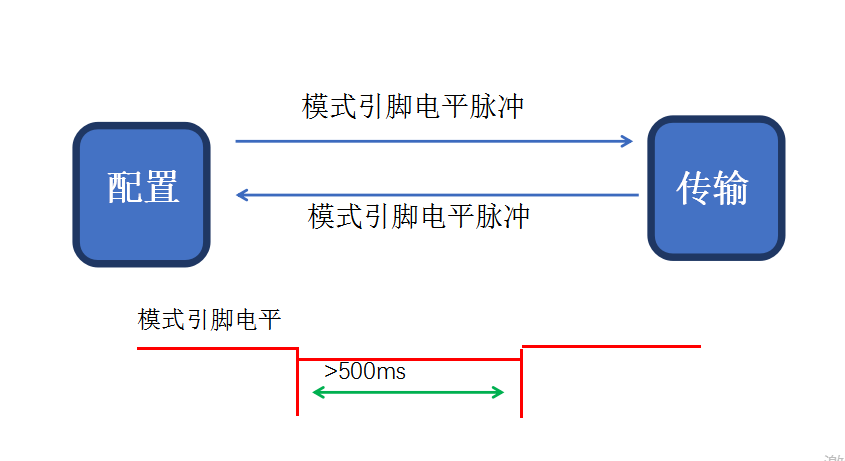

zigbee3.0模塊工作模式切換引腳PB11,內部配置上拉電阻輸入模式，上電默認高電平，在任何模式下當模式切換引腳PB11被拉低時間大于500ms時，則模塊工作模式切換，具體如下圖所示：
四、E180-ZG120A無線模塊收發模式
數據發送的方式：模塊的數據發送方式包括單播、廣播、組播等3種方式。
4.1、廣播模式
廣播模式下，發送設備將串口接收到的數據發送給網絡中的每一個節點（也包括自己），網絡中所有的非休眠設備都將接收數據。
4.2、組播模式
組播模式下，首先對網絡中的設備設定組號（進行分組），發送設備必須指定發送的目標組號（把數據發給哪一個組），然后發送設備將串口收到的數據發送到網絡中，網絡中具有相同組號的設備將接收到數據。
4.3、單播模式
點播模式下，網絡中的設備通過網絡地址進行點對點的通信，發送設備把接收到的串口數據發送給目標地址設備，并且目標地址設備收到數據后可以回一個ACK給發送設備表示已經收到數據。
接收數據的輸出方式
接收數據輸出方式：當模塊接收到無線數據后，串口輸出數據的方式；
4.1、 透明輸出
若配置設備的輸出模式為透明輸出，則模塊接收到無線數據后將原始數據通過串口輸出；
4.2、數據+短地址
當設備的輸出模式為數據+短地址時，模塊接收到無線數據后，串口將輸出原始數據+發送設備的短地址；
4.3、 數據+長地址
當設備的輸出模式為數據+長地址時，模塊接收到無線數據后，串口將輸出原始數據+發送設備的長地址；
4.4、 數據+RSSI
當設備的輸出模式為數據+RSSI，模塊接收到無線數據后，串口將輸出原始數據+接收到該數據包的RSSI值；
4.5、 數據+短地址+RSSI
當設備的輸出模式為數據+短地址+RSSI，模塊接收到無線數據后，串口將輸出原始數據+發送設備的短地址+接收到該數據包的RSSI值；
4.6、 數據+長地址+RSSI
當設備的輸出模式為數據+長地址+RSSI，模塊接收到無線數據后，串口將輸出原始數據+發送設備的長地址+接收到該數據包的RSSI值；注：發送方單包支持最大數據包長72字節

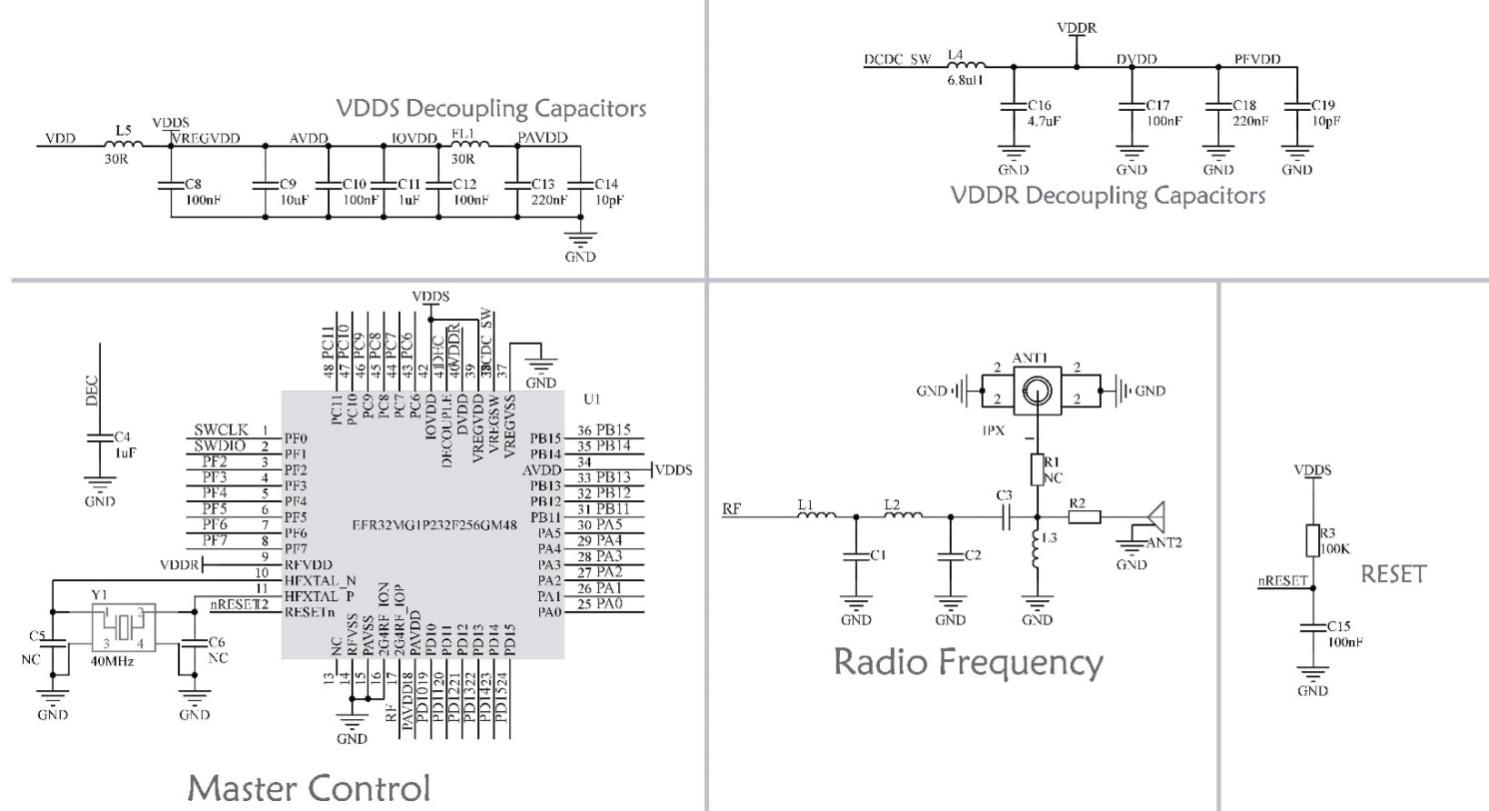

五、E180-ZG120A二次開發設計參考

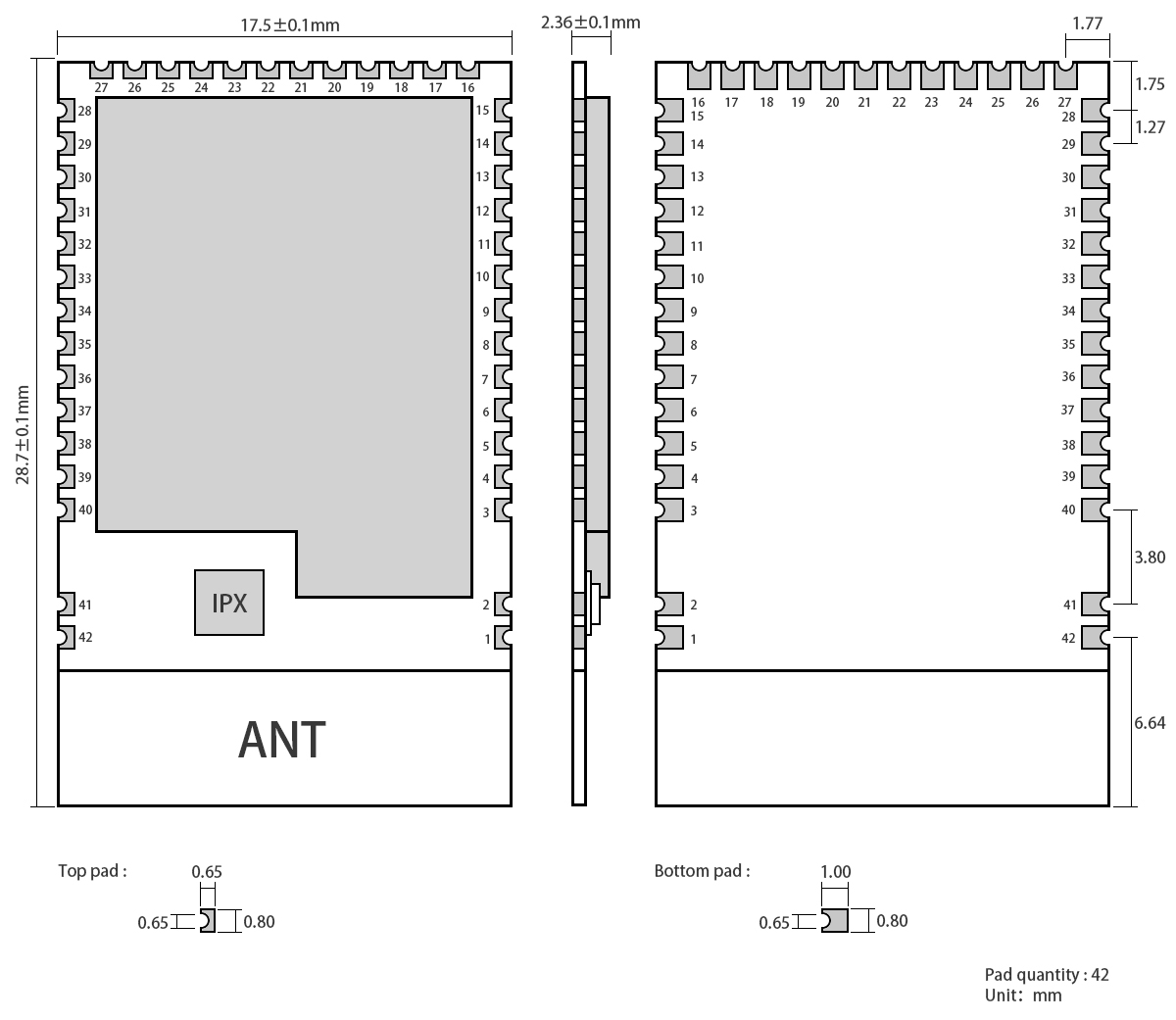

5.1機械尺寸和引腳定
引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
1 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
2 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
3 | VCC | 輸入 | 模塊電源正參考電，電壓范圍1.95～3.7V |
4 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
5 | PD10 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
6 | PD11 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
7 | PD12 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
8 | PD13 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
9 | PD14 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
10 | PD15 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
11 | PA0 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
12 | PA1 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
13 | PA2 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
14 | PA3 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
15 | PA4 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
16 | PA5 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
17 | PB11 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
18 | PB12 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
19 | PB13 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
20 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
21 | PB14 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
22 | PB15 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
23 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
24 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
25 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
26 | PC6 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
27 | PC7 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
28 | PC8 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
29 | PC9 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
30 | PC10 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
31 | PC11 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
32 | SWCLK | 輸入/輸出 | DBG_SWCLKTCK，可配置的通用IO口（詳見EFR32MG1手冊） |
33 | SWDIO | 輸入/輸出 | DBG_SWDIOTMS，可配置的通用IO口（詳見EFR32MG1手冊） |
34 | PF2 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
35 | PF3 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
36 | PF4 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
37 | PF5 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
38 | PF6 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
39 | PF7 | 輸入/輸出 | 可配置的通用IO口（詳見EFR32MG1手冊） |
40 | RESETN | 輸入 | 復位引腳 |
41 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
42 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
序號 | 關鍵字 | 注意事項 | ||||||||||
1 | 燒錄程序 | zigbee3.0模塊是SOC模塊，自帶GPIO口，程序下載使用J-LINK專用下載器 ；我司提供 demo 程序供用戶參考，用戶可以直接下載我們編譯好的HEX文件，或在原代碼基礎上更改實現自己需要的功能。程序下載接口定義
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? | ||||||||||
2 | 測試底板 | 我司暫時沒有提供配套底板。 |
● 推薦使用直流穩壓電源對該模塊進行供電，電源紋波系數盡量小，模塊需可靠接地
● 請注意電源正負極的正確連接，如反接可能會導致模塊永久性損壞
● 請檢查供電電源，確保在推薦供電電壓之間，如超過最大值會造成模塊永久性損壞
● 請檢查電源穩定性，電壓不能大幅頻繁波動
● 在針對模塊設計供電電路時，往往推薦保留30%以上余量，有整機利于長期穩定地工作
● 模塊應盡量遠離電源、變壓器、高頻走線等電磁干擾較大的部分
● 高頻數字走線、高頻模擬走線、電源走線必須避開模塊下方，若實在不得已需要經過模塊下方，假設模塊焊接在Top Layer，在模塊接觸部分的Top Layer鋪地銅（全部鋪銅并良好接地），必須靠近模塊數字部分并走線在Bottom Layer；
● 假設模塊焊接或放置在Top Layer，在Bottom Layer或者其他層隨意走線也是錯誤的，會在不同程度影響模塊的雜散以及接收靈敏度；
● 假設模塊周圍有存在較大電磁干擾的器件也會極大影響模塊的性能，跟據干擾的強度建議適當遠離模塊，若情況允許可以做適當?shù)母綦x與屏蔽；
● 假設模塊周圍有存在較大電磁干擾的走線（高頻數字、高頻模擬、電源走線）也會極大影響模塊的性能，跟據干擾的強度建議適當遠離模塊，若情況允許可以做適當?shù)母綦x與屏蔽；
● 通信線若使用5V電平，必須串聯1k-5.1k電阻（不推薦，仍有損壞風險）；
● 盡量遠離部分物理層亦為2.4GHz的TTL協議，例如：USB3.0；
● 天線安裝結構對模塊性能有較大影響，務必保證天線外露，最好垂直向上。當模塊安裝于機殼內部時，可使用優質的天線延長線，將天線延伸至機殼外部；
● 天線切不可安裝于金屬殼內部，將導致傳輸距離極大削弱。
1. 此zigbee3.0模塊模塊核心為EFR32，其驅動方式完全等同于EFR32，用戶可以完全按照EFR32芯片手冊進行操作（詳見EFR32手冊）；
2.燒錄程序：模塊是SOC模塊，自帶GPIO口，程序下載使用J-LINK專用下載器。
3.程序下載接口定義：
引腳 | J-LINK接口 |
VCC | VCC |
PF0 | SWCLK |
PF1 | SWDIO |
GND | GND |
