隨著工業自動化水平的迅速提高，計算機在工業領域的廣泛應用，人們對工業自動化的要求越來越高，種類繁多的控制設備和過程監控裝置在工業領域的應用，使得傳統的工業控制軟件已無法滿足用戶的各種需求。
在開發傳統的工業控制軟件時，當工業被控對象一旦有變動，就必須修改其控制系統的源程序，導致其開發周期長；已開發成功的工控軟件又由于每個控制項目的不同而使其重復使用率很低，導致它的價格非常昂貴；在修改工控軟件的源程序時，倘若原來的編程人員因工作變動而離去時，則必須同其他人員或新手進行源程序的修改，因而更是相當困難。
通用工業自動化組態軟件的出現為解決上述實際工程問題提供了一種嶄新的方法，因?yàn)樗軌蚝芎玫亟鉀Q傳統工業控制軟件存在的種種問題，使用戶能根據自己的控制對象和控制目的的任意組態，完成最終的自動化控制工程。
由上可見，在工業領域，人機交互經常用到組態軟件，在此介紹昆侖通態組態軟件同E820-DTU進行組態，完成對模擬量的上位機采集顯示。E820-DTU 模擬量信號傳輸模塊設備與昆侖通態組態軟件可以通過以下步驟進行配置。

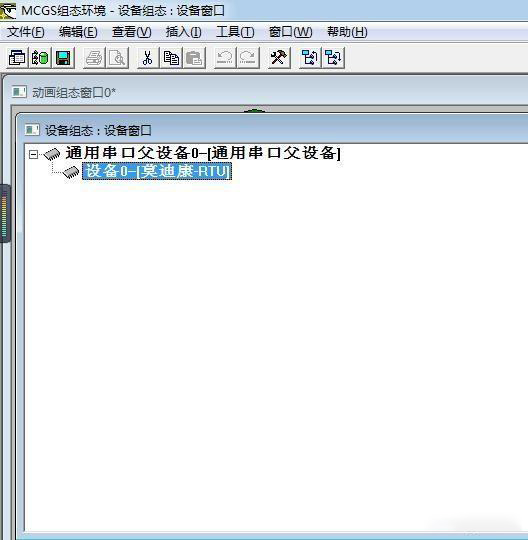

第一，昆侖通態配置。新建一個測試工程，建立串口父設備，因?yàn)镋820-DTU支持標準的Modbus協議，所以建立莫迪康RTU子設

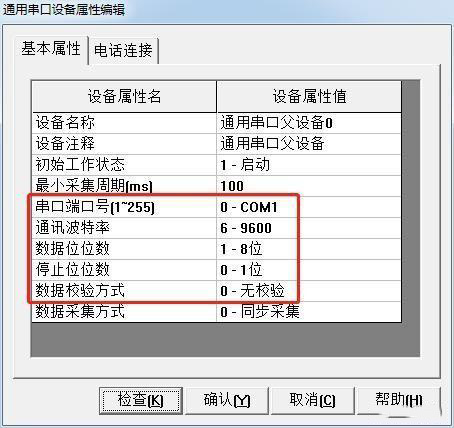

雙擊，通用串口父設備，設置串口通信參數，串口端口號需要與電腦COM編號一致；通信波特率，數據位數，停止位數，數據校驗方式等。

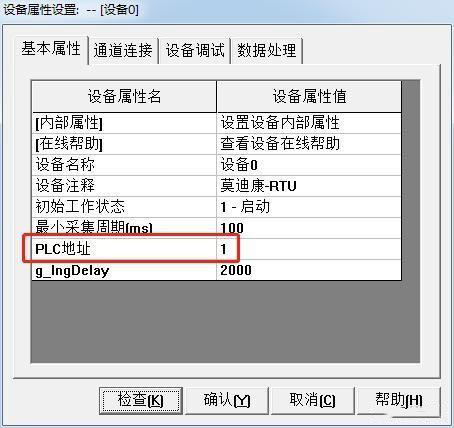

設置地址，默認是1，最小采集周期按照具體使用要求自行設定。
第二，定義變量。

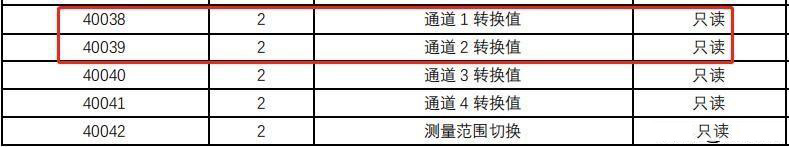

1、首先查找E820-DTU，模擬量通道對應的Modbus地址具體參見E820-DTU數據手冊。

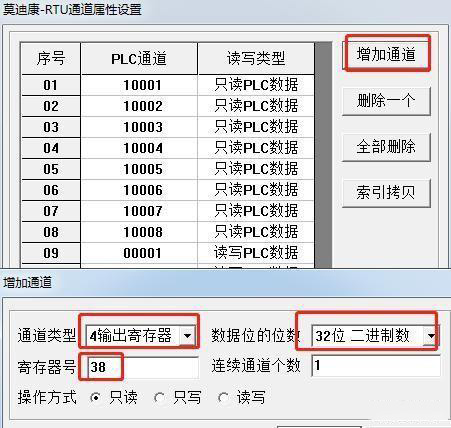

2、增加通道，根據查找的模擬量通道的地址，建立對應的通道，例如以模擬量通道1為準。

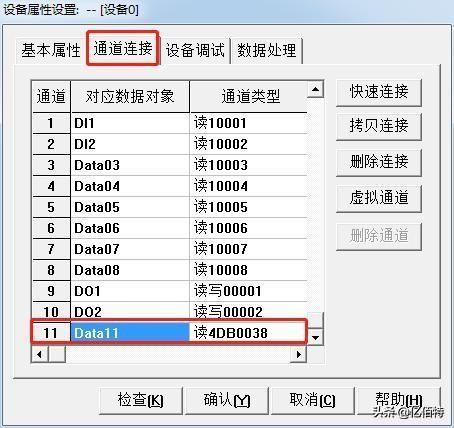

3、通道連接，設置通道的，對應數據對象的別名，然后點擊確認。
第三、建立組態畫面

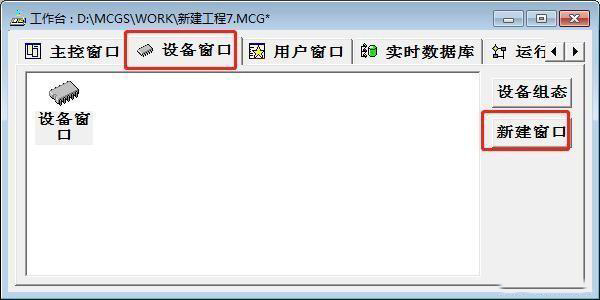

1、在組態工作臺，設備窗口中，新建窗口即可。

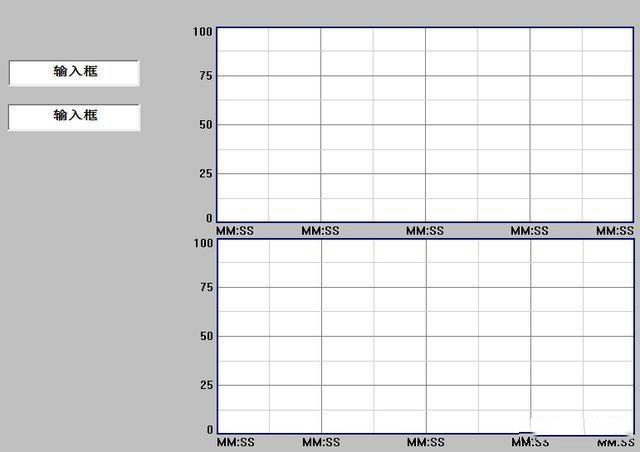

2、在窗體中，工具箱中選擇對象曲線顯示、數值顯示組件。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora無線模塊等產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
