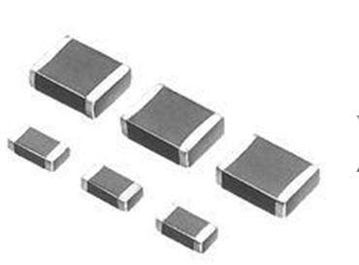

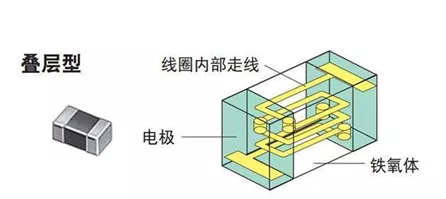

疊層電感：疊層電感也就是非繞線式電感，疊層電感是電感按結構不同對電感進行分類的其中一類。
外形尺寸小。
閉合電路，無交互干擾，適合于高密度安裝。
無方向性，規范化的自動貼片安裝外形。
可焊性和耐焊性好，適合于流焊和再流焊。
目前該產品被廣泛用于筆記本電腦、電視等，消除電腦等等電器輸入、輸出線路噪點。
繞線電感是微型SMD貼片電感是專門為當今的高頻應用而設計的。瓷芯結構可產生最高的自共振頻率和優良Q值，這種無磁電感還可確保最優的熱穩定性可預測性，和整批一致性磁芯電感。
繞線電感的作用是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路，制造出變壓器起到隔離或改變電壓作用，制造電動機做設備的動力。
平底表面適合表面貼裝。
優異的端面強度良好之焊錫性。
具有較高Q值，低阻抗之特點。
低漏磁，低直電阻，耐大電流之特點。
可提供編帶包裝，便于自動化裝配。
適用于電源供應電路。
表面粘著類型。
外觀和尺寸符合EIA標準，不同尺寸規格可供選擇。
良好的焊錫性及耐熱性，適合于一般焊接及回焊。
繞線電感的應用范圍有手機，藍牙耳機，車載，MP3/4，音箱，IC模塊，LED燈,GPS,液晶顯示屏，U盤,搖控器，數字模塊等電子產品。
電感Q值也叫電感的品質因數，是衡量電感器件的主要參數。是指電感器在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高，其損耗越小，效率越高。品質因數又可寫成Q=2pi*電路中存儲的能量/電路一個周期內消耗的能量。通頻帶BW與諧振頻率w0和品質因數Q的關系為:BW=wo/Q,表明，Q大則通頻帶窄，Q小則通頻帶寬。
Q=ωL/R=1/ωRC
其中:
Q是品質因素 ω是電路諧振時的電源頻率
L是電感 R是串的電阻
C是電容 Q值是品質因素，它是有功功率與總功功率之比
繞線型電感的特點是電感量范圍廣（mH~H），電感精度高，損耗?。碤值大），容許電流大，制作工藝?yán)^承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限制。陶瓷芯的繞線型片式電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占有一席之地。
疊層電感具有良好的磁屏蔽性，燒結密度高，機械強度好，與繞線型電感相比有：尺寸小、有利于電路的小型化，磁路閉合、不會干擾周圍的元器件，也不會受到周圍元器件的干擾，有利于元器件的高密度安裝；疊層一體化結構、可靠性高、耐熱性好、可焊性好、形狀規則，適合自動化表面安裝生產。不足之處是合格率較低，成本高，電感量小，Q值小。
疊層的散熱性更好，ESR（Equivalent Series Resistance）值更小。但耐電流較繞線小。
繞線的散熱性不如疊層，ESR（Equivalent Series Resistance）值更高，但耐電流會更大。
疊層的成本比繞線低。
