芯片方案：W600
發射功率：20dBm
通信距離：130m

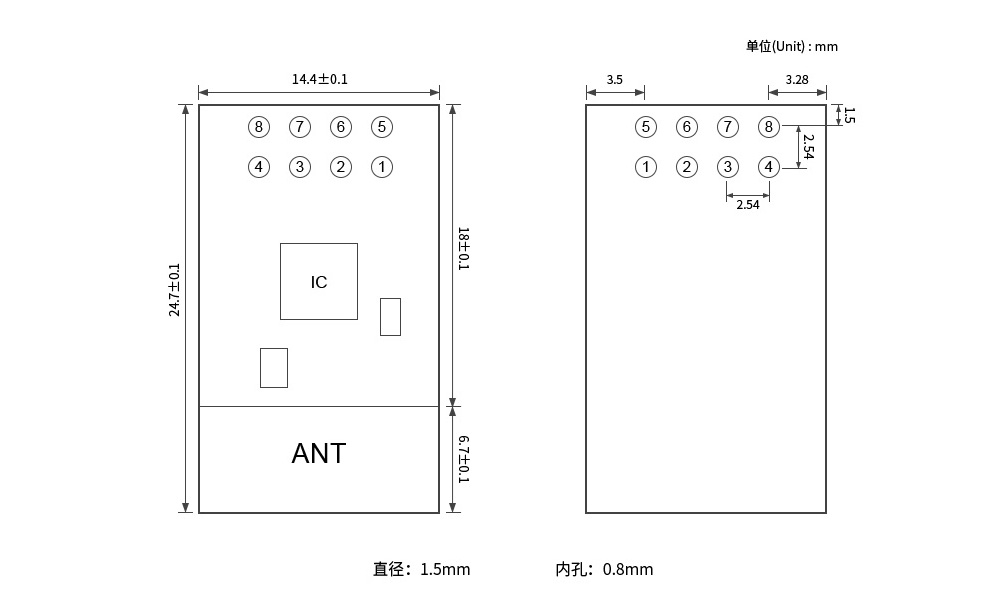

產品尺寸：24.7*14.4*11.2mm
產品重量：1.2±0.1g

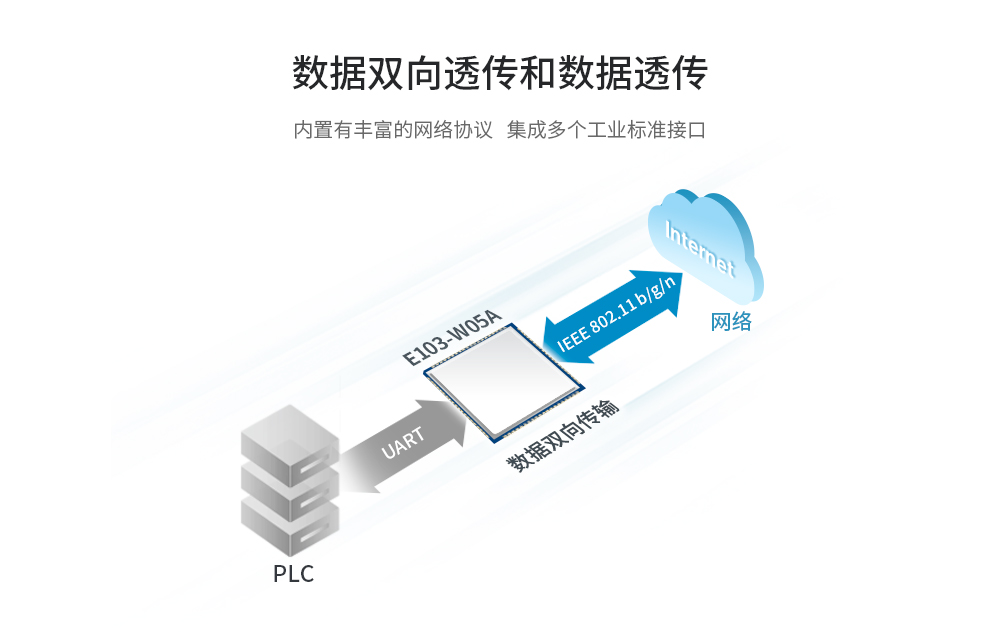

產品簡介：E103-W05A是一款低成本，高性價比的100mW（20dBm）wifi數傳模塊，WiFi模塊體積小，板載PCB天線，工作在2.4~2.483GHz頻段，功耗低，數據流傳輸快，模塊可使用串口進行數據收發以及AT指令相關參數設置，其次，E103-W05模塊AT指令大部分兼容E103-W01模塊。
| 參數名稱 | 參數值 | 注釋 |
| 射頻芯片 | W600 | 北京聯盛德 |
| 外形尺寸 | 24.7*14.4*11.2mm | （L*W*H）PCB 板載天線+直插式 |
| 工作頻段 | 2.4~2.4835 GHz | - |
| 供電電壓 | 3.0 ~ 3.6V DC | ≥3.3V 可保證輸出功率 |
| 通信電平 | 3.6(max) | 建議與供電電壓之差小于 0.3V，以降低功耗 |
| 實測距離 | 130m | 晴朗空曠，高度 2.5 米 |
| 發射功率 | 20dBm | 100mW |
| AT 支持 | 內置智能化處理 | 可通過 AT 命令讀取 |
| Wi-Fi 版本 | 802.11 b/g/n | - |
| 封裝方式 | 通孔直插 | - |
| 通信接口 | UART 串口 | 600bps～2.0Mbps |
| 射頻接口 | PCB 板載天線 | 50Ω特性阻抗 |
| 工作溫度 | -40 ~ +85℃ | 工業級 |
| 儲存溫度 | -40 ~ +125℃ | 工業級 |
| 產品重量 | 1.2±0.1g | - |
| 引腳序號 | 引腳定義 | I/O | 功能及使用說明 |
| 1 | GND | P | 地線，連接到電源參考地 |
| 2 | NC | IO | 懸空，內部芯片的 GPIO0，燒錄使能管腳 低電平使能 |
| 3 | NC | IO | 懸空，內部芯片的 GPIO16，可做輸入輸出管腳 |
| 4 | RXD | I | 串口接收引腳，支持 AT 指令 |
| 5 | TXD | O | 串口發送引腳，支持 AT 指令 |
| 6 | NC | IO | 懸空，芯片的 WAKE 引腳，高電平喚醒 |
| 7 | RST | I | 硬件復位引腳，低電平復位 |
| 8 | VCC | P | 供電電源，范圍 3.0～3.6V（標準 3.3V） |
I = 輸入， O = 輸出， P = 電源
