通信接口：UART
工作頻率：850.125～930.125MHz
發射功率：22dBm
通信距離：5km
產品尺寸：14*20mm 產品重量：1.95g ±0.05g

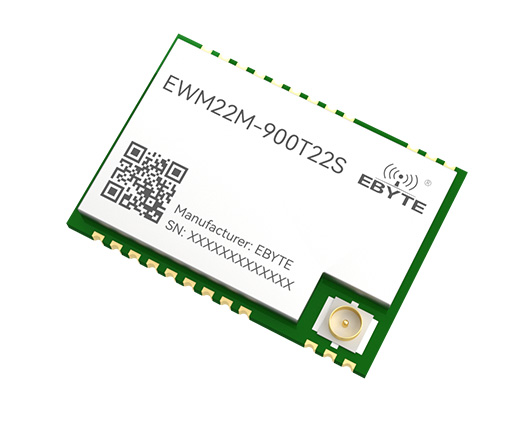

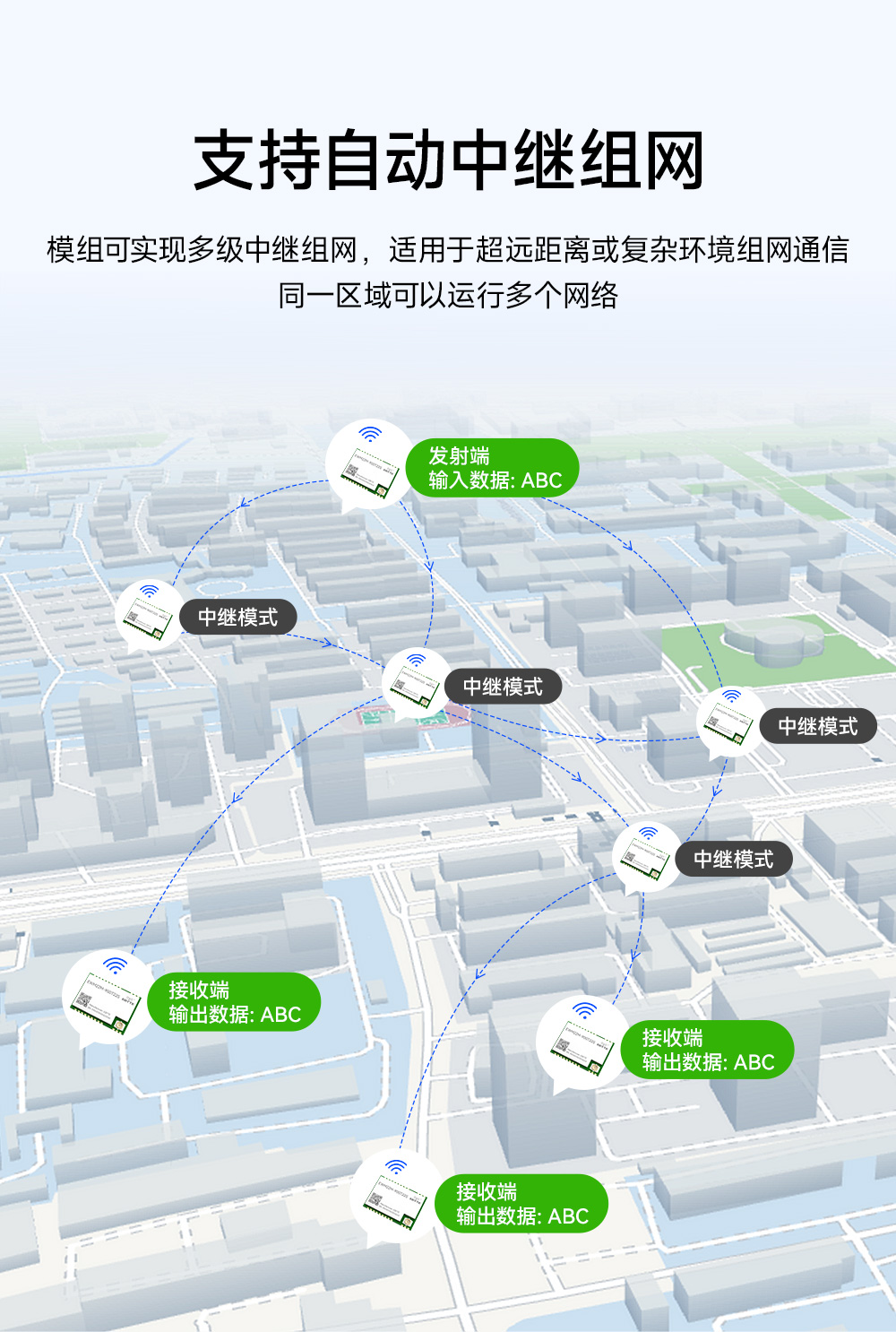

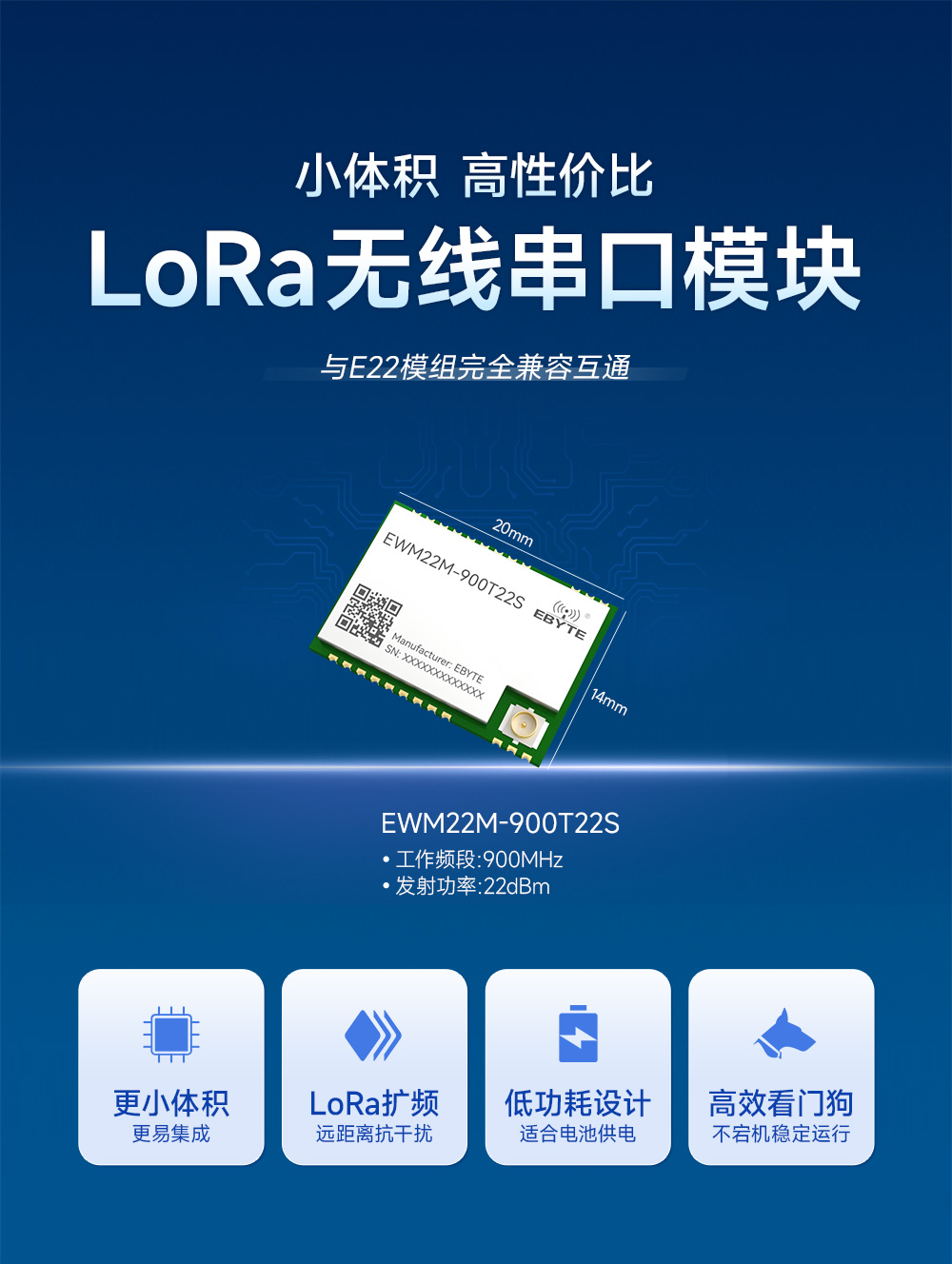

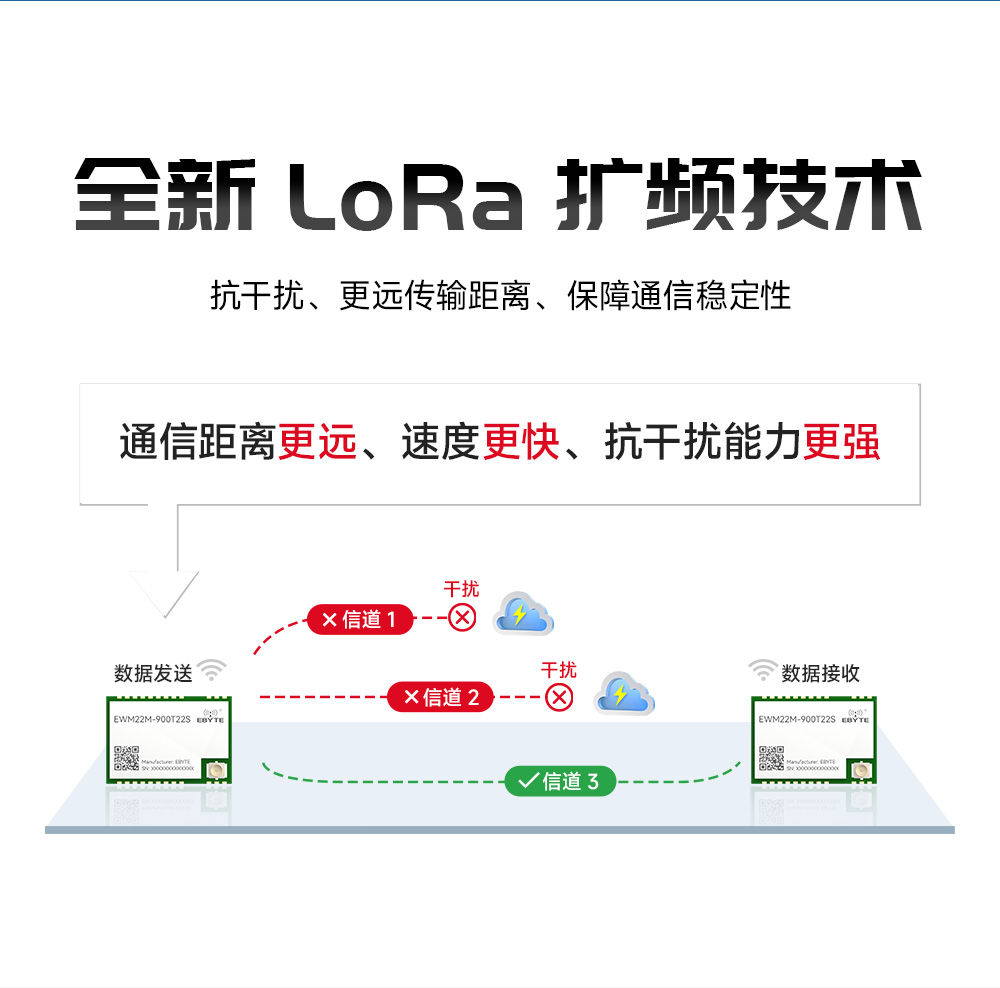

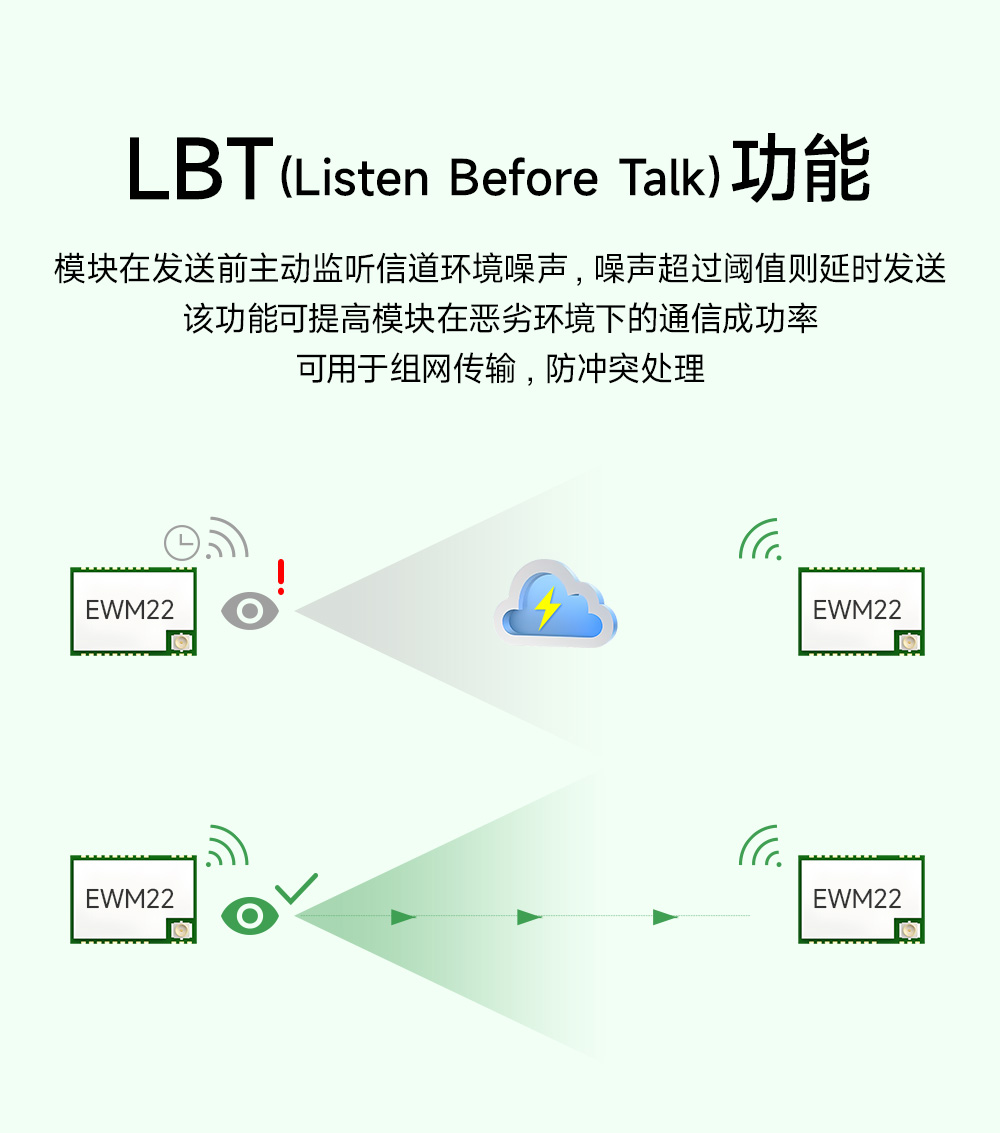

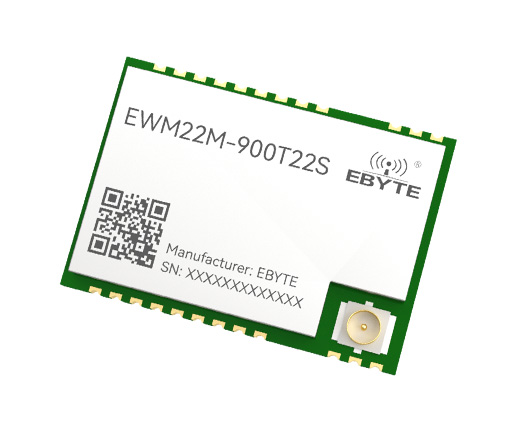

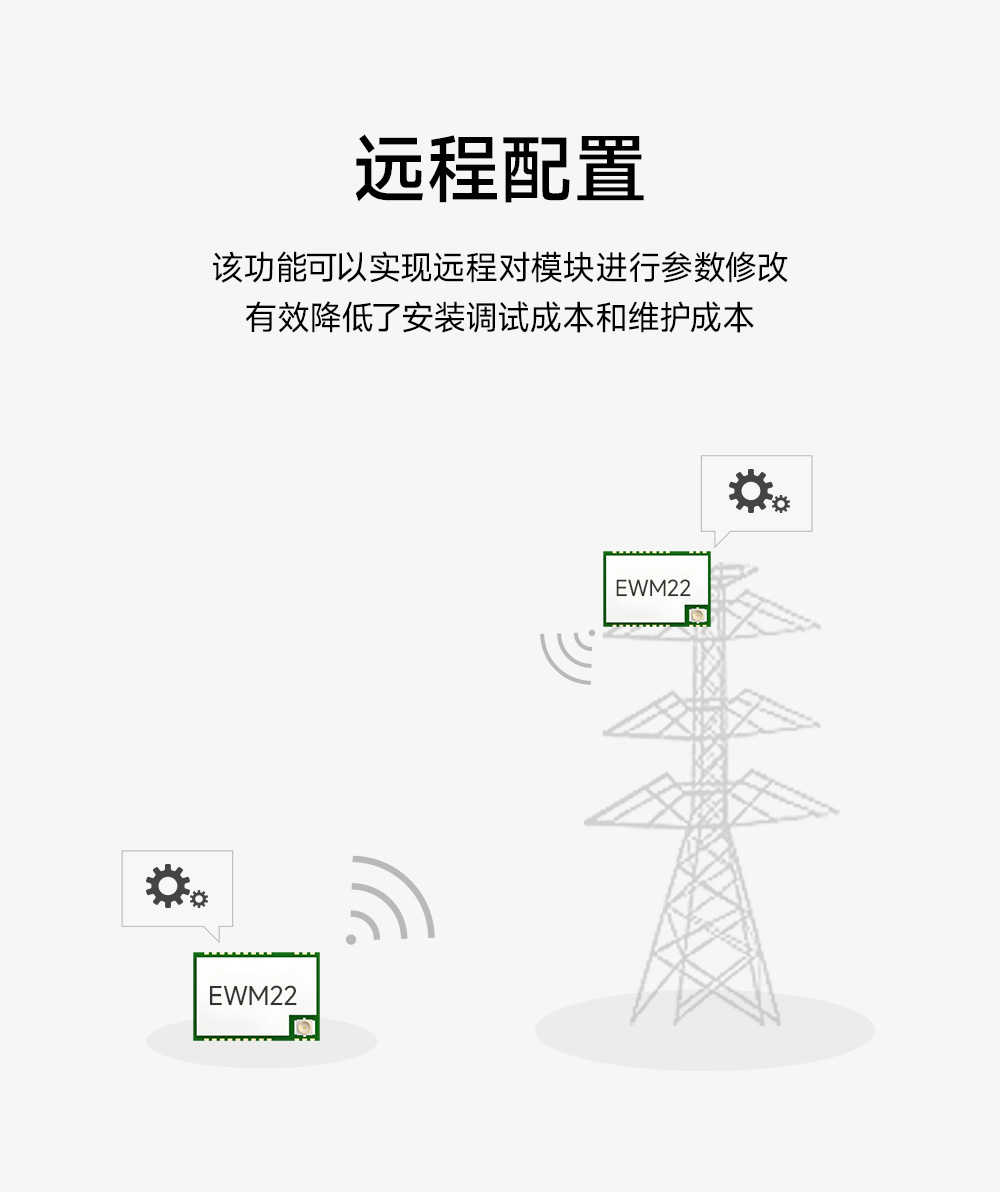

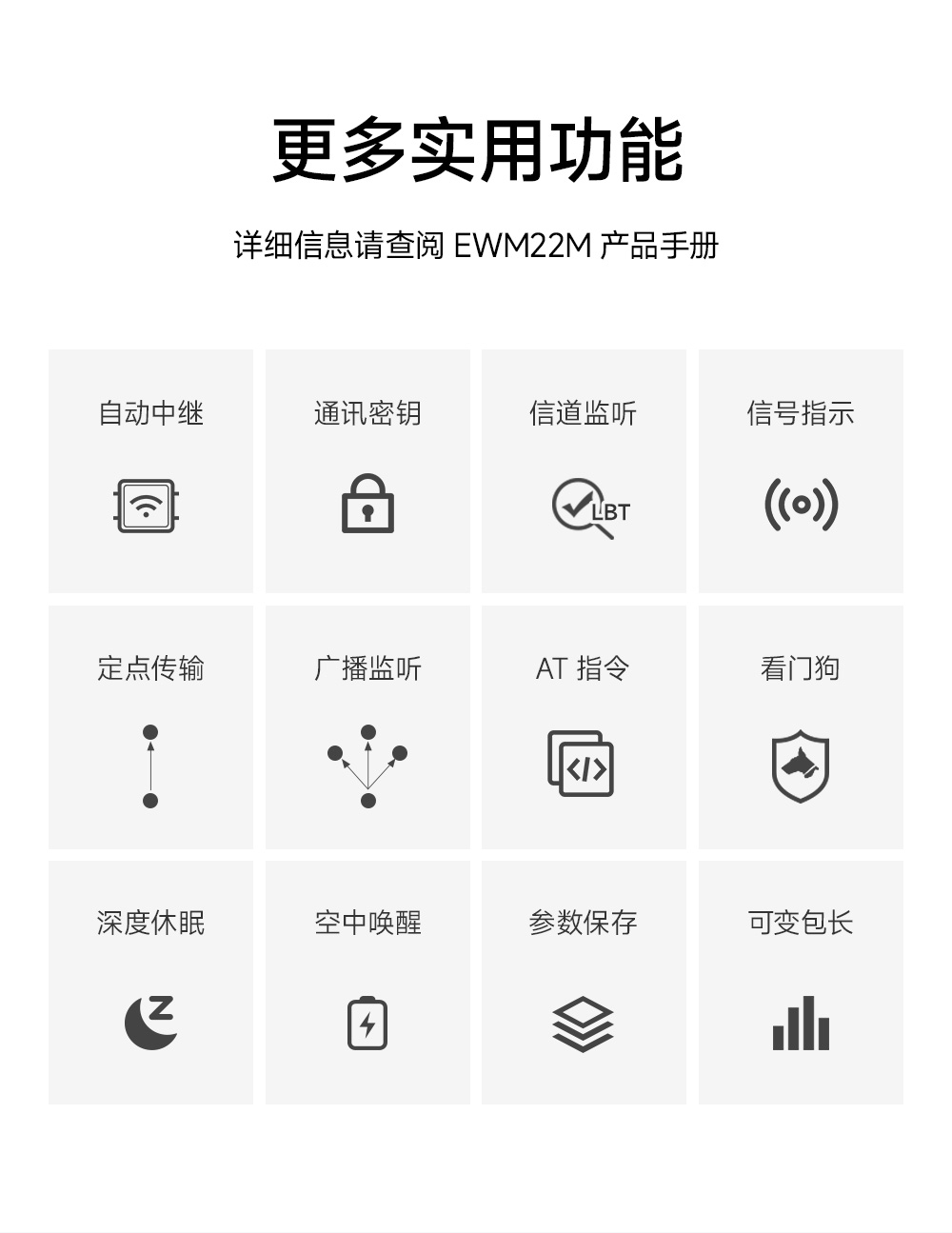

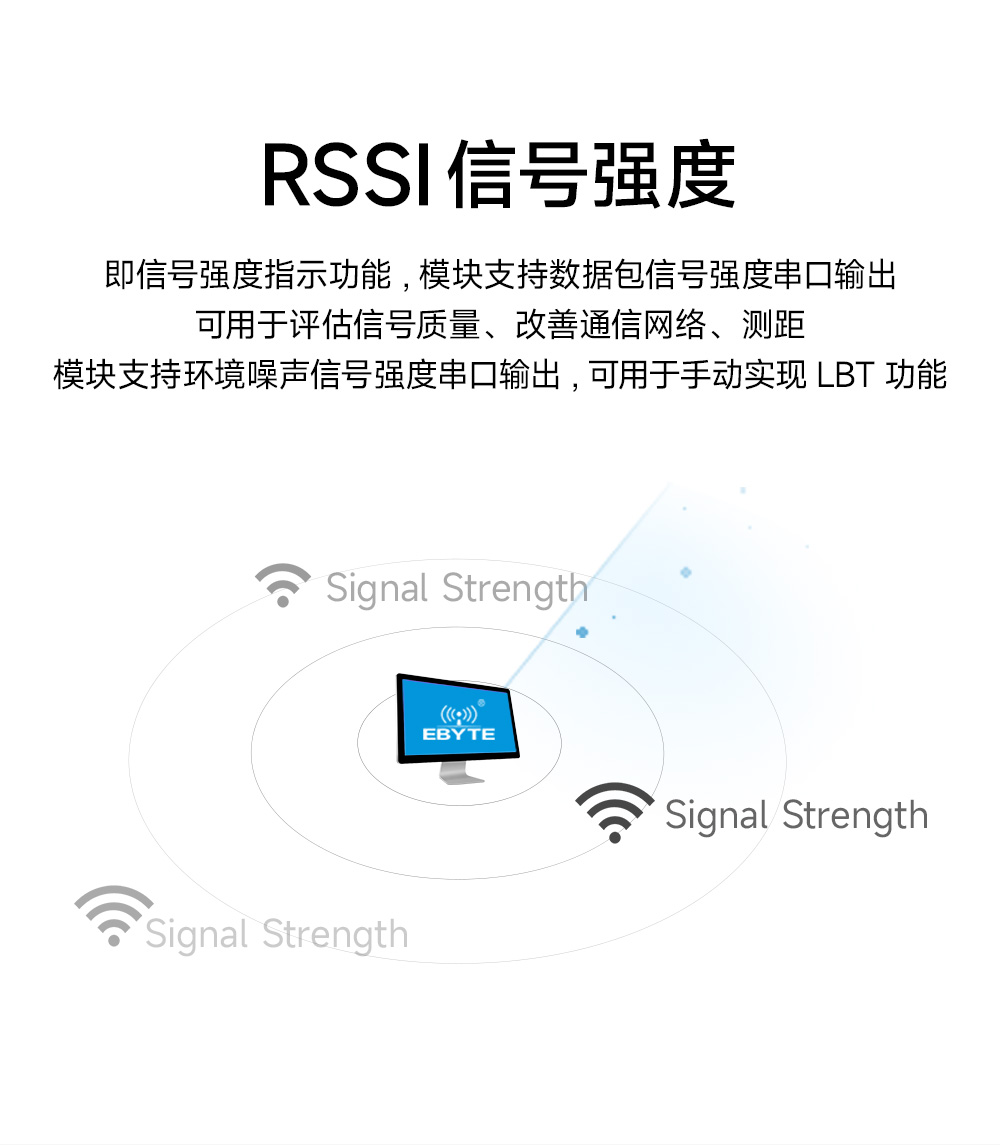

產品簡介：EWM22M-900T22S是一款超小尺寸的低成本無線串口模塊（UART），具有多種傳輸方式，采用和E22完全兼容互通的LORA通訊技術，最大發射功率22dBm，工作在900頻段。采用LoRa擴頻技術，TTL電平輸出，兼容3.3V的IO口電壓。該LoRa模塊速度更快，功耗更低，體積更小；支持空中喚醒、無線配置、信道監聽、自動中繼組網、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 單位 | 性能參數 | 備注 |
| 最大發射功率 | dBm | 22.0±1 | - |
| 接收靈敏度 | dBm | -130 | 空中速率為2.4kbps |
| 參考距離 | M | 5K | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps。 |
| 工作頻段 | MHz | 850.125～930.125MHz | 支持 ISM 頻段 |
| 空中速率 | bps | 2.4K～62.5K | 用戶編程控制 |
| 阻塞功率 | dBm | 10 | 近距離使用燒毀概率較小 |
| 發射長度 | Btye | 240 | 可通過指令設置分包32/64/128/240字節發送 |
| 電氣參數 | 單位 | 參數 | 備注 | |
| 工作電壓 | V | 2.7～5.5 | ≥5V 可保證輸出功率，超過 5.5V 永久燒毀模塊。 | |
| 通信電平 | V | 3.3V | 使用5V TTL 有風險燒毀 | |
| 功耗 | 發射電流 | mA | 120 | 瞬時功耗@22dBm |
| 接收電流 | mA | 8 | ||
| 休眠電流 | uA | 3 | 軟件關斷 | |
| 工作溫度 | ℃ | -40～+85 | 工業級設計 | |

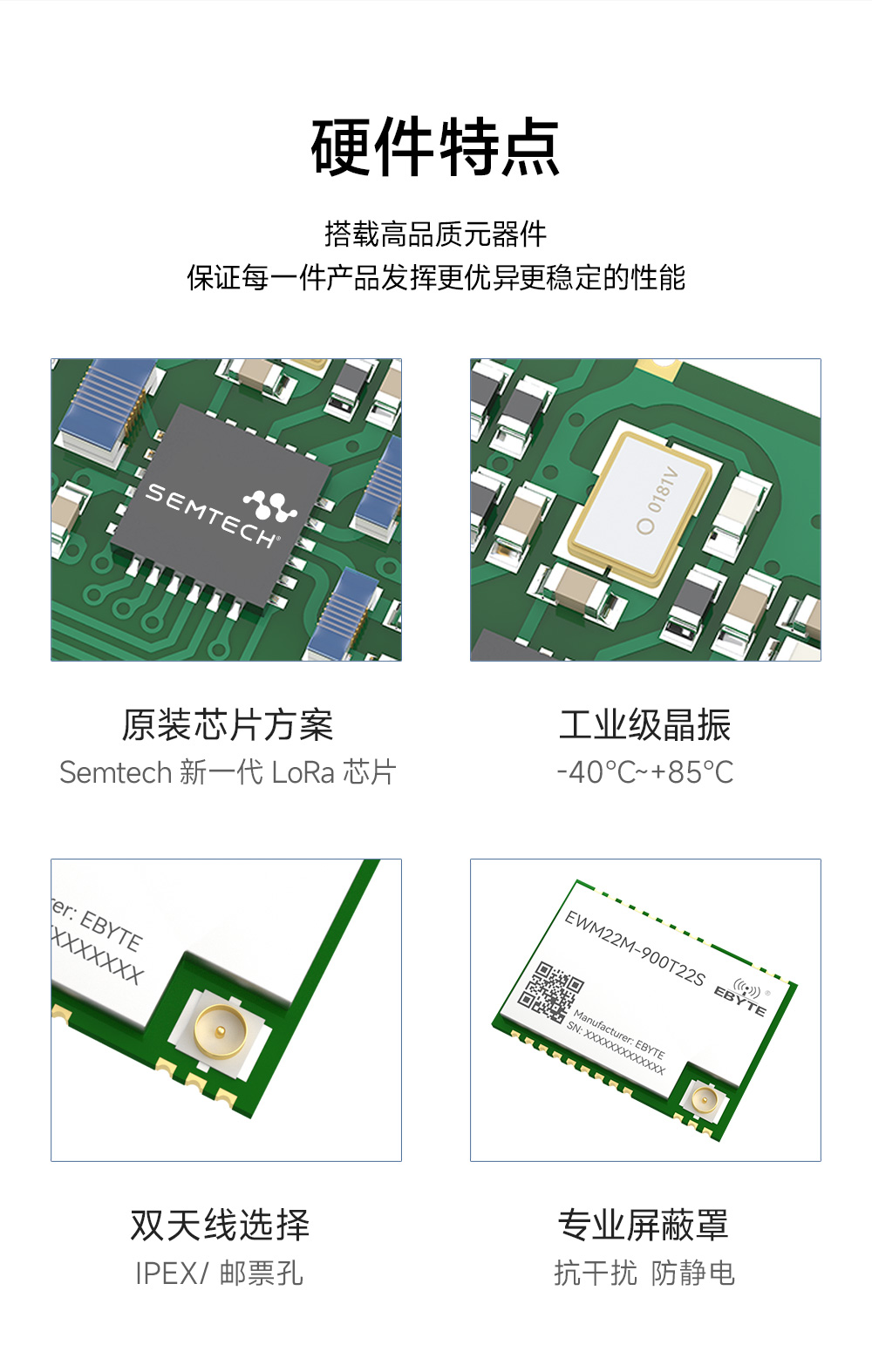

| 硬件參數 | 參數 | 備注 |
| 晶振頻率 | 32MHz | 工業級高精度晶振 |
| 調制方式 | LoRa | LoRa調制技術 |
| 接口方式 | 1.27mm郵票孔 | - |
| 通信接口 | UART串口 | TTL電平 |
| 發射長度 | 240 Btye | 可通過指令設置分包32/64/128/240字節發送 |
| 封裝方式 | 貼片式 | - |
| 緩存容量 | 1000Btye | - |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約50Ω |
| 尺寸 | 14 * 20 mm | ±0.1mm |
| 產品凈重 | 1.95g | ±0.05g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 模塊地線 |
| 2 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | TX_EN | 輸出 | 和RX_EN配合使用控制外部PA；不用則懸空 |
| 6 | RX_EN | 輸出 | 和TX_EN配合使用控制外部PA；不用則懸空 |
| 7 | CLK | - | SWCLK 程序加載時的時鐘引腳（懸空，用戶無需連接） |
| 8 | DIO | - | SWDIO程序加載時的數據引腳（懸空，用戶無需連接） |
| 9 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 10 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 11 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 12 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 13 | GND | - | 模塊地線 |
| 14 | VCC | - | 模塊電源正參考，電壓范圍：2.7～5.5V DC |
| 15 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸出引腳； |
| 16 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 17 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 18 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 19 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 20 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 21 | RESET | 輸入 | 模塊復位引腳，低電平復位. |
| 22 | GND | - | 模塊地線 |
| 23 | ANT | - | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 24 | GND | - | 模塊地線 |
