芯片方案：CC2652P
工作頻率：2.400~2.480GHz
發射功率：20dBm
通信距離：700m

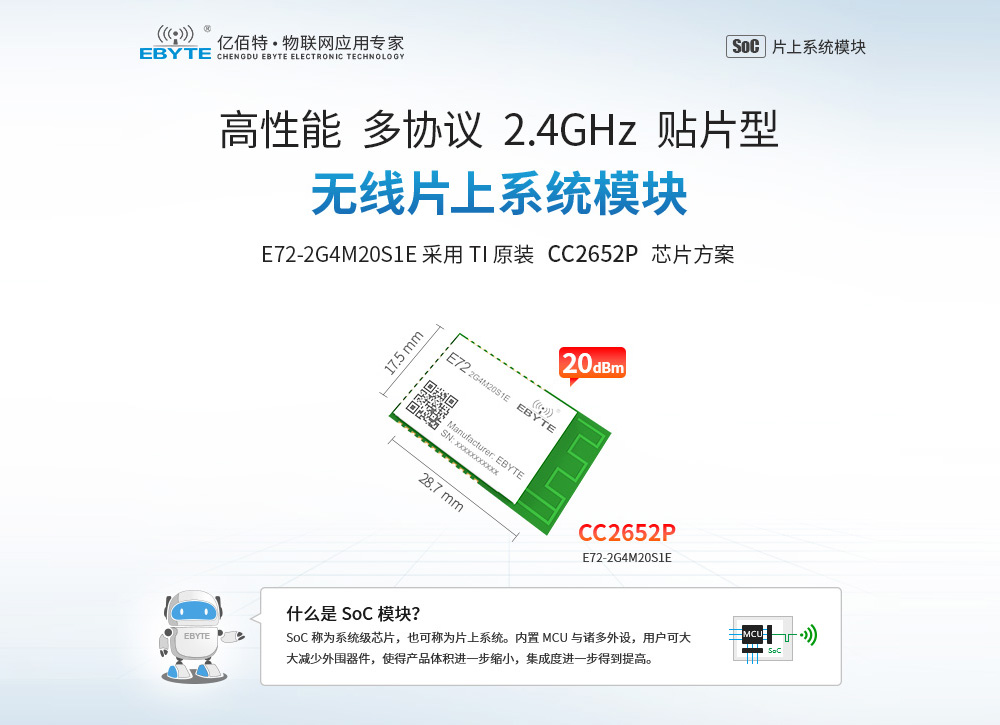

產品尺寸：28.7*17.5mm
產品重量：1.9±0.1g

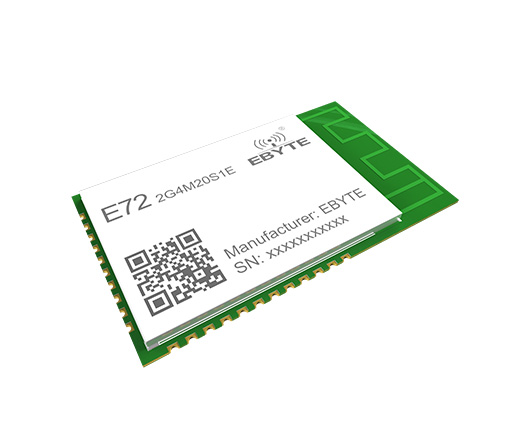

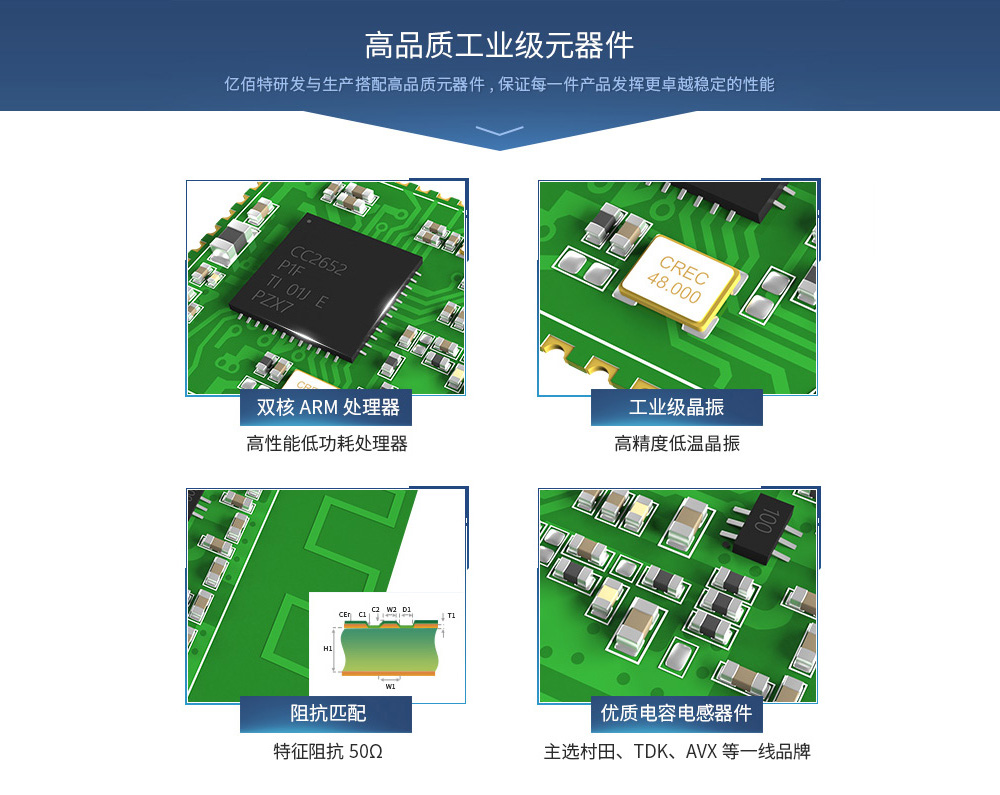

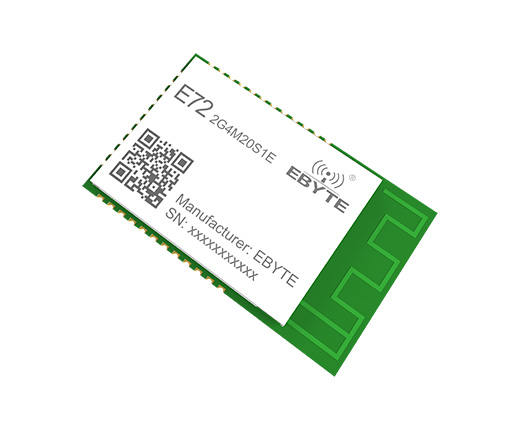

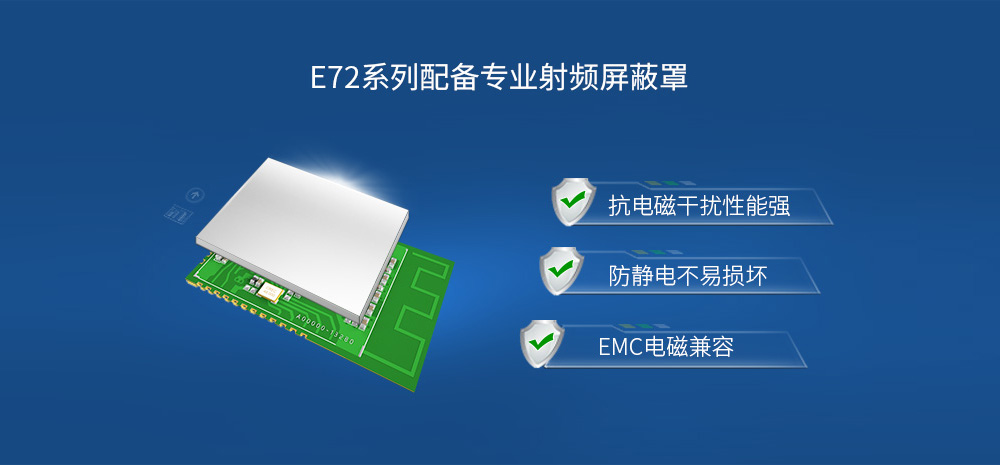

產品簡介：基于 TI 生產的CC2652P為核心自主研發的多協議2.4GHz貼片式無線片上系統模塊，發射功率為20dBm，內部集成了ARM單片機及高性能無線收發器，采用工業級48MHz高精度低溫漂晶振。模塊內置ZigBee3.0固件，詳情請查閱Link72頁面。
| 主要參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2480 MHz | - |
| 發射功率 | 20 dBm | - |
| 接收靈敏度 | -105 dBm | Bluetooth 125-kbps (LE Coded PHY) |
| 空中速率 | 1Mbps | IEEE802.15.4詳見芯片手冊 |
| 實測距離 | 700米 | 晴朗空曠環境，天線增益 5dBi，天線高度 2.0 米，空中速率 150kbps |

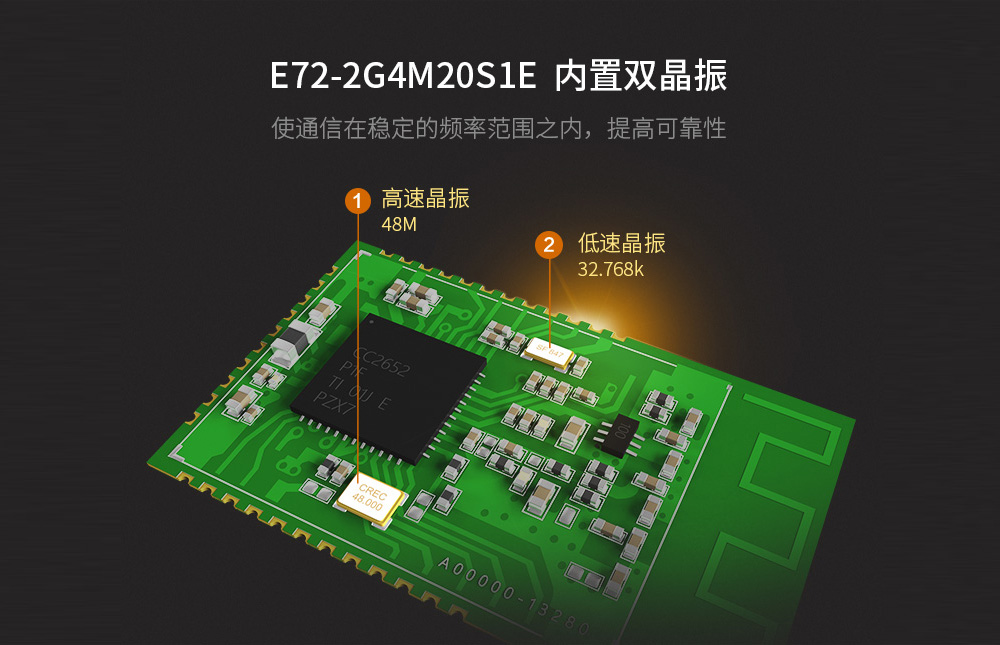

| 晶振頻率 | 48MHz/32.768k | 高速 48MHz/低速 32.768k |
| 支持協議 | Bluetooth 5 Low Energy Zigbee | - |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC2652P1FRGZ | - |
| FLASH | 352KB | - |
| RAM | 80KB | - |
| 內核 | Arm ? Cortex ? -M4F | - |
| 外形尺寸 | 28.7*17.5mm | - |
| 天線形式 | PCB 板載天線 | 等效阻抗約 50Ω |
| 接口方式 | 1.27mm | 郵票孔 |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.9 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 106 | - | mA | 瞬時功耗@20dBm |
| 接收電流 | - | 7.3 | - | mA | - |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 模組引腳序號 | 模組引腳名稱 | 芯片引腳 | 引腳方向 | 引腳用途 |
| 1 | GND | - | - | 地線，連接到電源參考地 |
| 2 | DIO_7 | DIO_7 | 輸入/輸出 | GPIO, high-drive capability（詳見 CC2652P1FRGZ 手冊） |
| 3 | DIO_8 | DIO_8 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 4 | DIO_9 | DIO_9 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 5 | DIO_10 | DIO_10 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 6 | DIO_11 | DIO_11 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 7 | DIO_12 | DIO_12 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 8 | DIO_13 | DIO_13 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 9 | DIO_14 | DIO_14 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 10 | DIO_15 | DIO_15 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 11 | GND | - | - | 地線，連接到電源參考地 |
| 12 | GND | - | - | 地線，連接到電源參考地 |
| 13 | JTAG_TMSC | JTAG_TMSC | 輸入/輸出 | JTAG TMSC, high-drive capability |
| 14 | JTAG_TCKC | JTAG_TCKC | 輸入 | JTAG_TCKC |
| 15 | DIO_16 | DIO_16 | 輸入/輸出 | GPIO, JTAG_TDO, high-drive capability（詳見 CC2652P1FRGZ手冊） |
| 16 | DIO_17 | DIO_17 | 輸入/輸出 | GPIO, JTAG_TDI, high-drive capability（詳見 CC2652P1FRGZ手冊） |
| 17 | DIO_18 | DIO_18 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 18 | DIO_19 | DIO_19 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 19 | GND | - | 輸入/輸出 | 地線，連接到電源參考地 |
| 20 | VCC | - | - | 模塊電源正參考電，電壓范圍 1.9～3.8V |
| 21 | DIO_20 | DIO_20 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 22 | DIO_21 | DIO_21 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 23 | GND | - | 輸入/輸出 | 地線，連接到電源參考地 |
| 24 | RESET_N | RESET_N | 輸入 | 復位引腳，低電平有效 |
| 25 | DIO_22 | DIO_22 | 輸入/輸出 | GPIO（詳見 CC2652P1FRGZ 手冊） |
| 26 | DIO_23 | DIO_23 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 27 | DIO_24 | DIO_24 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 28 | DIO_25 | DIO_25 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 29 | DIO_26 | DIO_26 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 30 | DIO_27 | DIO_27 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 31 | DIO_28 | DIO_28 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 32 | DIO_29 | DIO_29 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 33 | DIO_30 | DIO_30 | 輸入/輸出 | GPIO, analog capability（詳見 CC2652P1FRGZ 手冊） |
| 34 | GND | - | 輸入/輸出 | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E72-2G4M20S1E_UserManual_CN_v1.0.pdf  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |
| 【封裝文件】E72-2G4M20S1E-LIB |
| 【SDK文件】CC26x2 |
| 【二次開發資料】CC2652P |
| 【芯片資料】CC2652P |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |

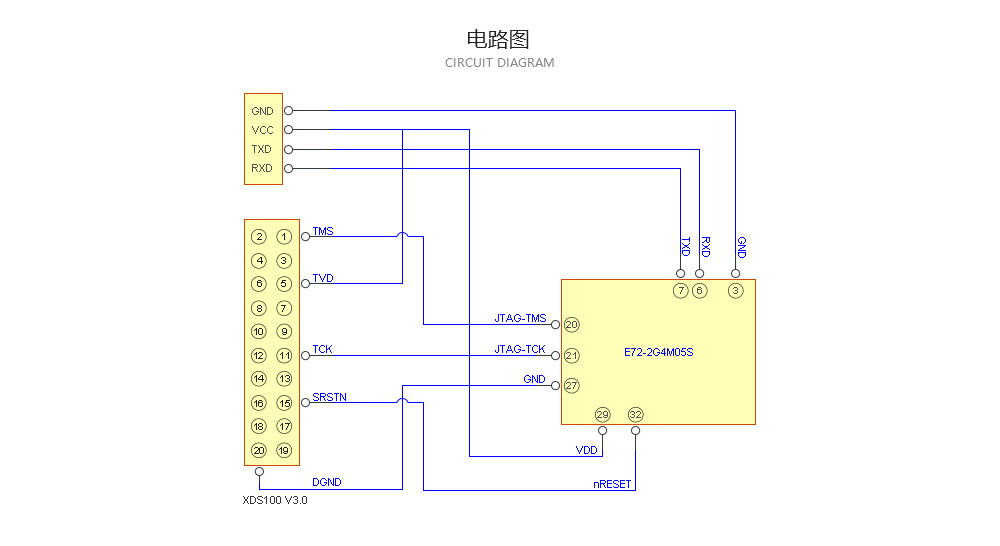

| ★ 問：E72燒錄程序是使用串口還是JATG下載? |
| 答：我們使用的工具是XDS100V3.0 JTAG接口。 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透?jìng)髂Ｊ较?，在波特率?9200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
