ECAN Tools是由成都億佰特電子科技有限公司開發的一款小體積，綠色免安裝，下載即用且完全免費的CAN分析工具軟件。配合CAN分析儀可實現CAN報文解析、CAN數據組包發送、CAN幀過濾、總線監控等實用功能。軟件支持多語言，支持簡體中文與英文。
1、設備管理

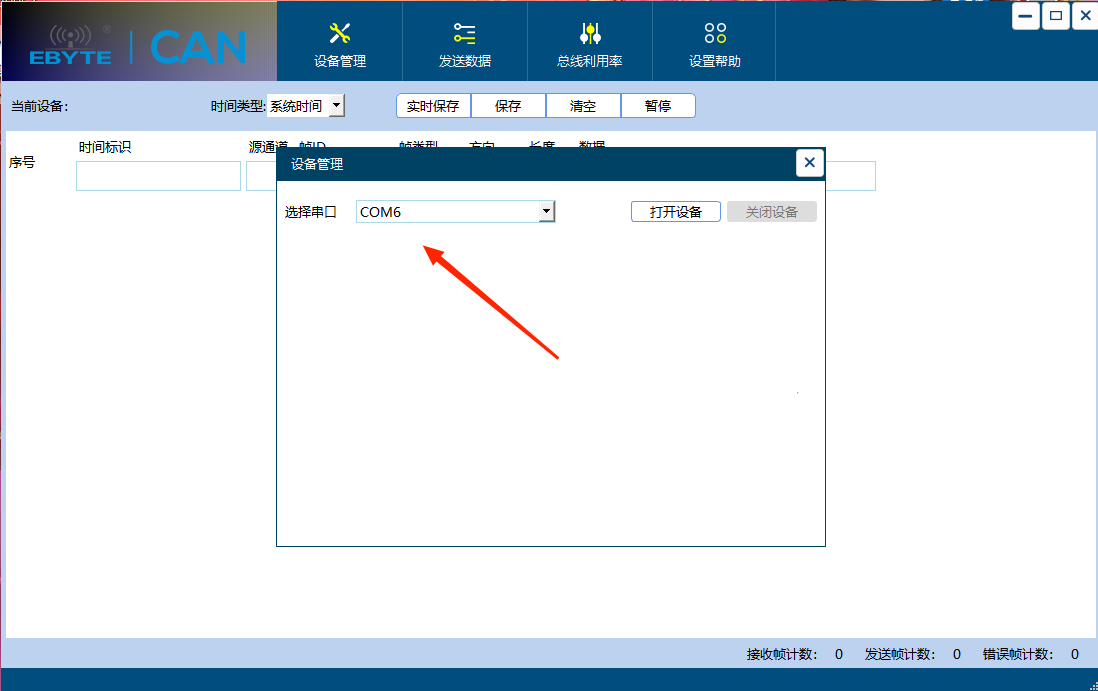

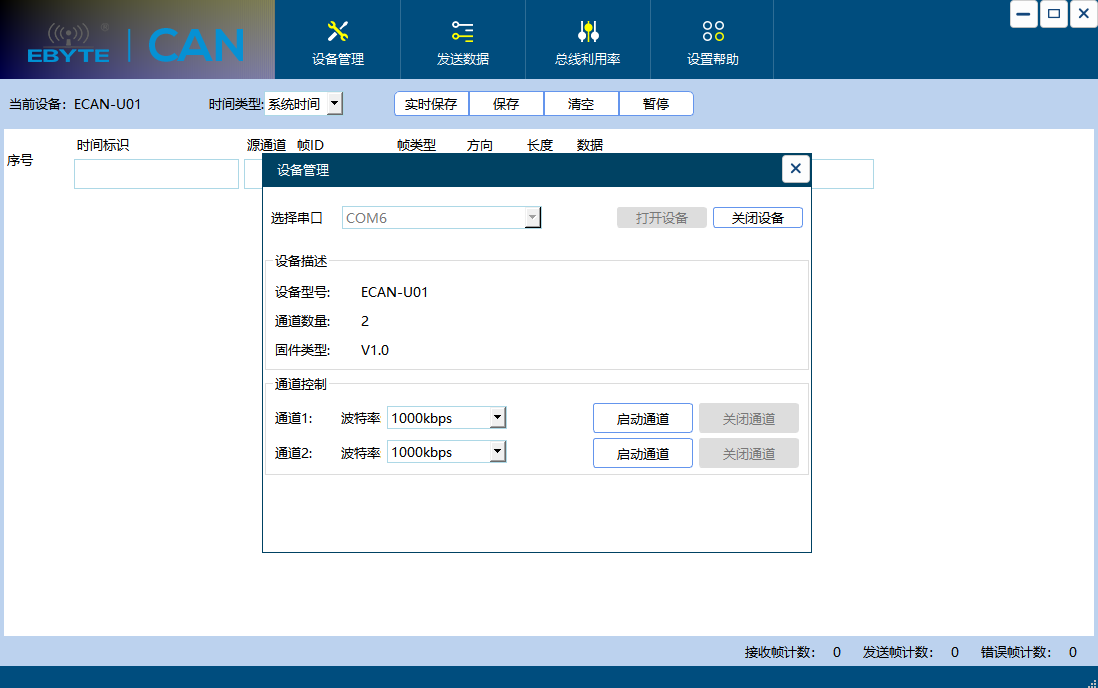

目前該軟件支持我司開發的“CAN分析儀”——ECAN-U01與ECAN-U01S，進入軟件后會自動彈出設備管理界面，將設備接入電腦后（通過USB2.0接口），上圖“箭頭1”處將顯示當前在線設備（不會顯示非CAN分析儀串口號）。
打開設備后，可打開或關閉設備通道，或配置通道串口波特率，支持標準串口波特率“1000kbps”、“800kbps”、“500kbps”、“250kbps”、“125kbps”、“100kbps”、“50kbps”、“20kbps”、“10kbps”、“5kbps”。同時支持自定義串口波特率，如下圖所示。

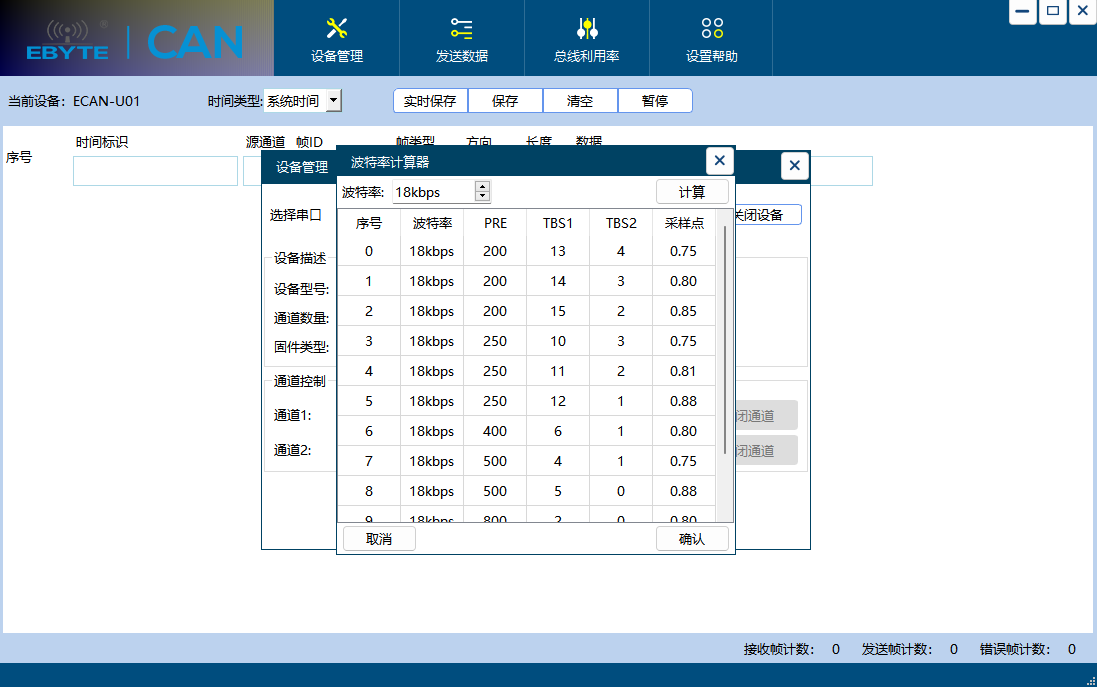

自定義波特率通過總線時鐘與需要的波特率，根據波特率公式
Baud = 72000000/(pre(1+1+tbs1+1+tbs2))
算出所有滿足公式的”PRE””TBS1””TBS2”，將這三個參數配置到CAN控制器后就能將CAN控制器配置成對應的波特率。
2、幀顯示

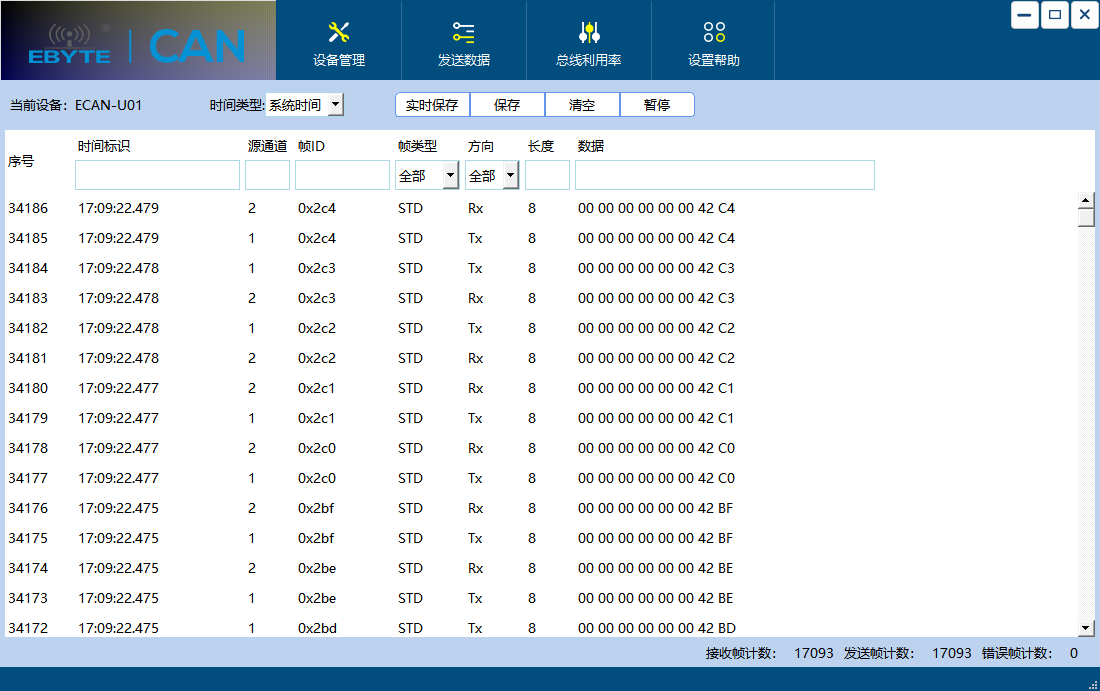

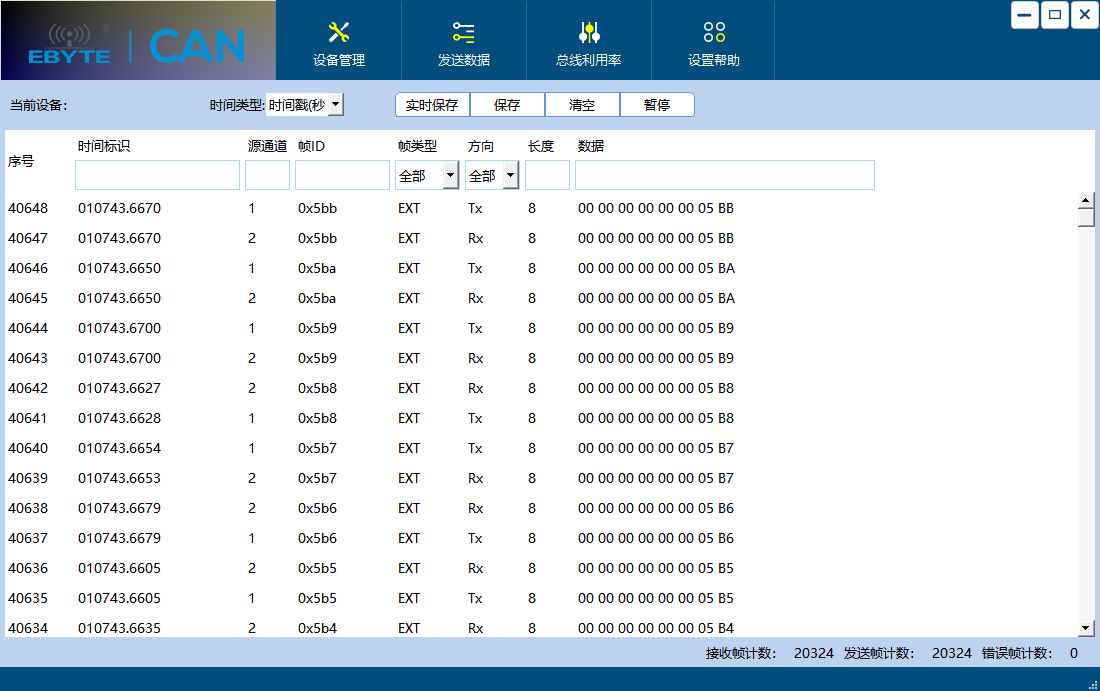

ECAN Tools的主界面將顯示CAN分析儀收發的所有數據，最大顯示100萬幀?！皶和！辈粫Ｖ?/span>CAN數據的接收。主界面右下角將統計“接收計數”“發送計數”“錯誤計數”。
ECAN Tools支持系統時間戳與分析儀時間戳，默認選擇系統時間戳。不同時間戳可實時切換，即每一條數據都自帶兩條時間戳，選擇不同的時間戳界面上已經顯示的時間戳也會實時修改。
CAN分析儀時間戳在分析儀的“發送”“接收”中斷內生成，確保了時間戳的高準確度，系統時間戳在ECAN Tools接收到分析儀上報數據的時候生成，實時性沒有分析儀時間戳高，但系統時間戳以日期為顯示格式，更符合人類對于時間的認知。
3、幀過濾

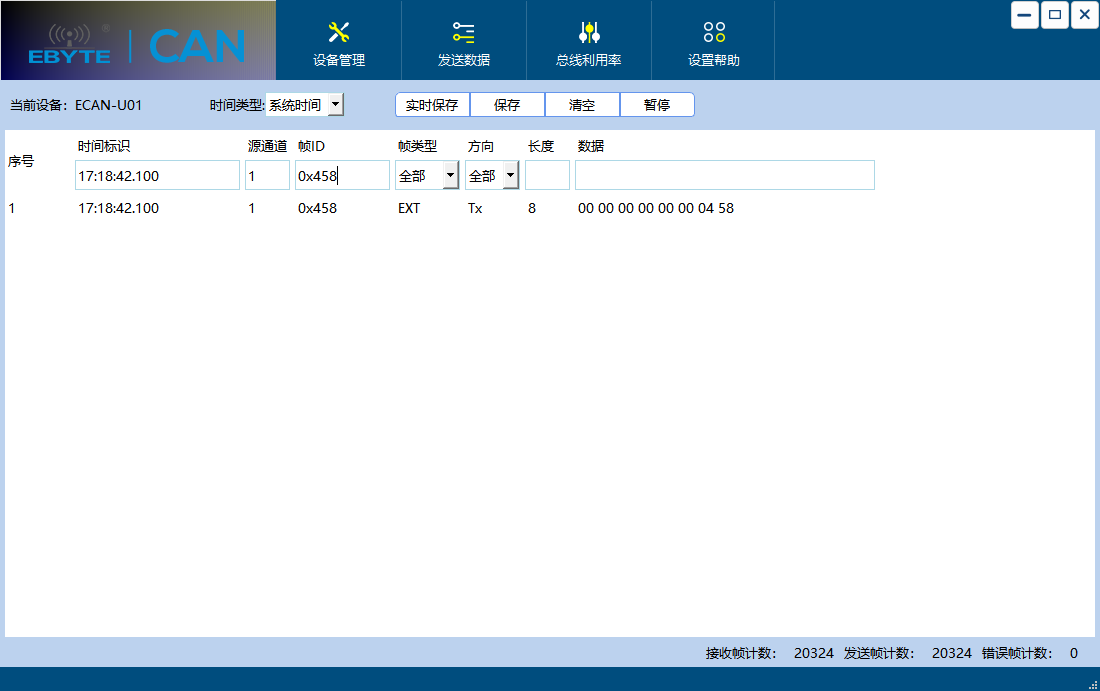

ECAN Tools的幀過濾功能可以精確定位到想要的CAN幀，該過濾功能將按照字符串部分匹配的方式，同時匹配“時間標識”“源通道”“幀ID”“幀類型”“方向”“數據長度”“數據”的方式過濾數據（區分大小寫）。

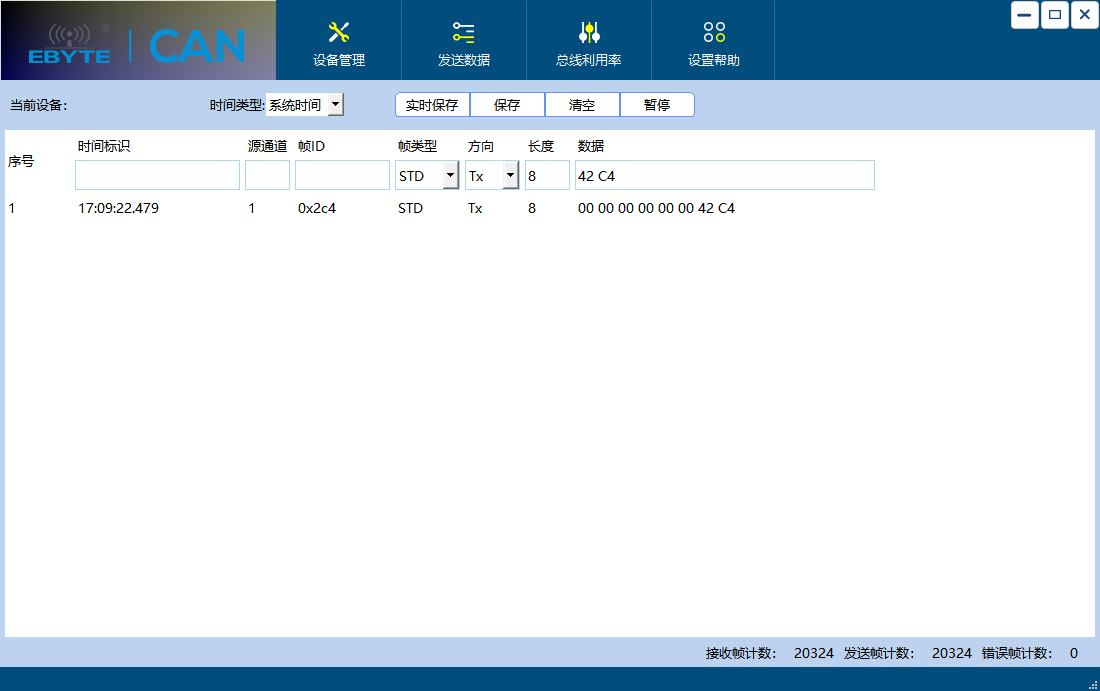

例如某個CAN幀的時間戳為“17:09:22.479”，在“事件標識”輸入欄內輸入”1” ”17:” ”22” ”.479” “17:09:22.479” “ “17:09:22”等都能匹配到該條數據，但如果輸入”8” “16” “17：”（中文冒號）”17:09:22.478”等就無法匹配到此條數據，各個詞條以“邏輯與”的方式過濾緩存內的數據。
4、數據保存

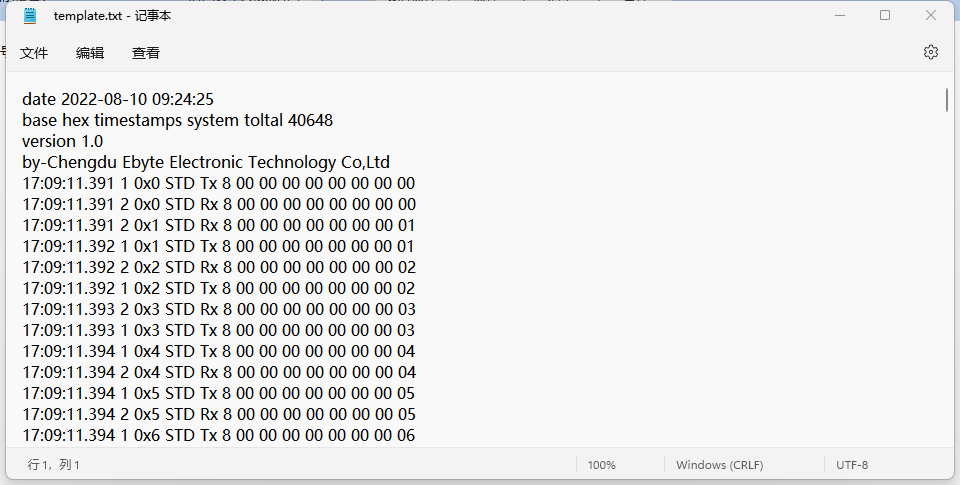

ECAN Tools支持緩存保存，與實時保存，ECAN Tools最大緩存100萬條數據，超過100萬條后保存最新的100萬條數據，實時保存不受限制。點擊“保存”按鈕后，數據將保存到用戶指定路徑。
5、CAN發送

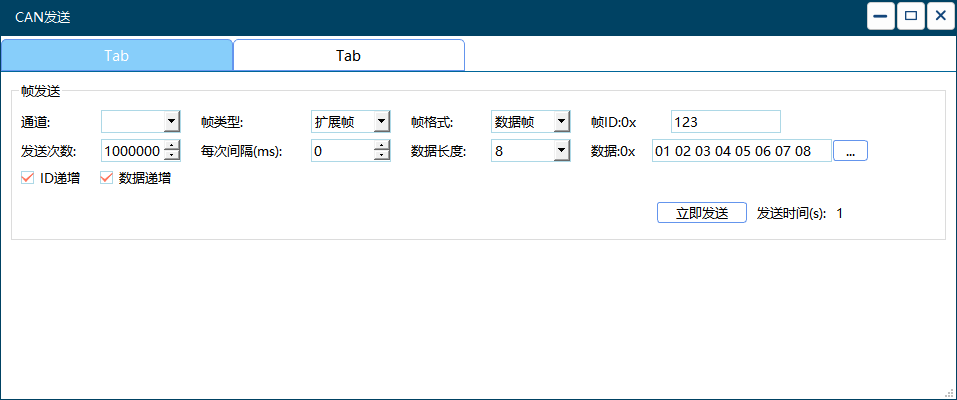

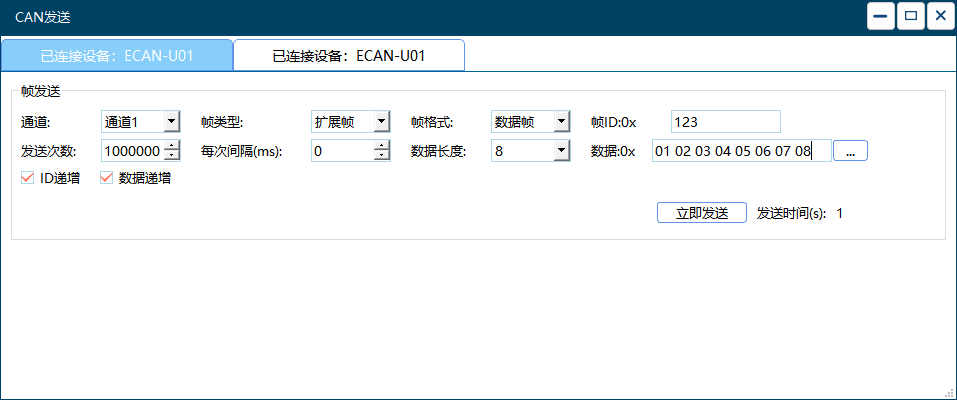

ECAN Tools在連接分析儀后，CAN發送界面可選擇發送通道、幀類型、幀格式、幀ID等輔助組包的功能，并且支持ID遞增與數據遞增功能。一次最多發送1000000萬條數據，最小發送間隔0ms，最大發送間隔100000ms，數據長度大于數據輸入框內的輸入數據長度時，高字節自動將剩余長度補零。
6、總線利用率統計

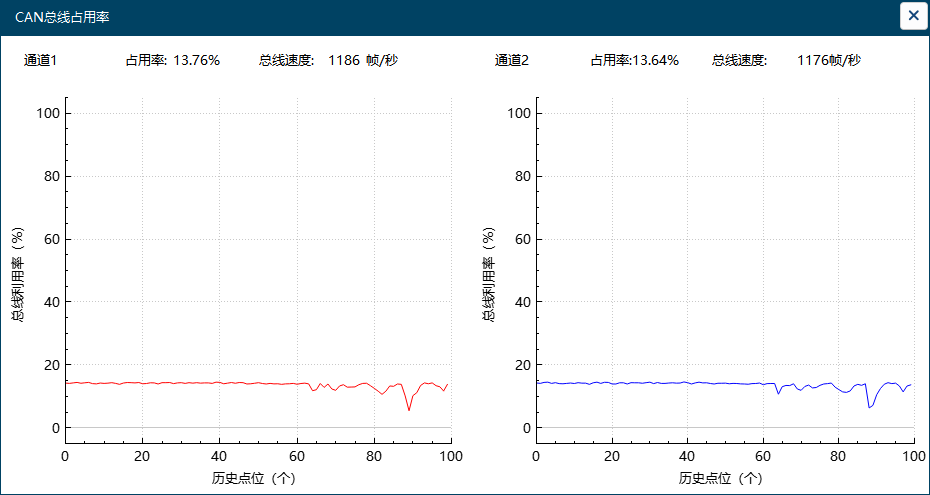

CAN總線占用率界面將實時刷新當前總線速度與總線占用率。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多CAN總線模塊和CAN總線網關產品的更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
