通訊接口：USB
工作電壓：8～28v DC

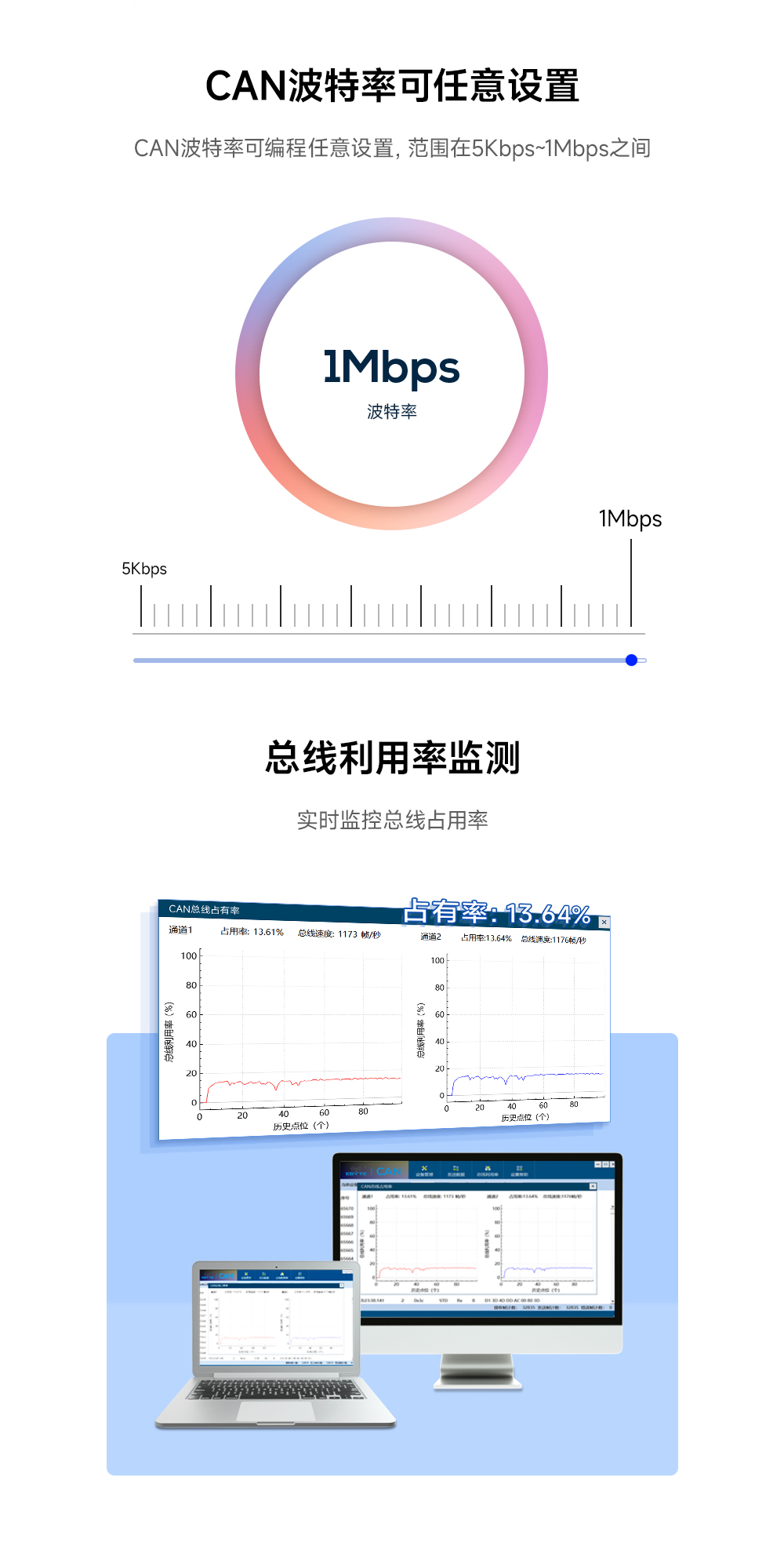

CAN波特率：出廠默認100K
產品尺寸：102*64*24mm
產品重量：200g

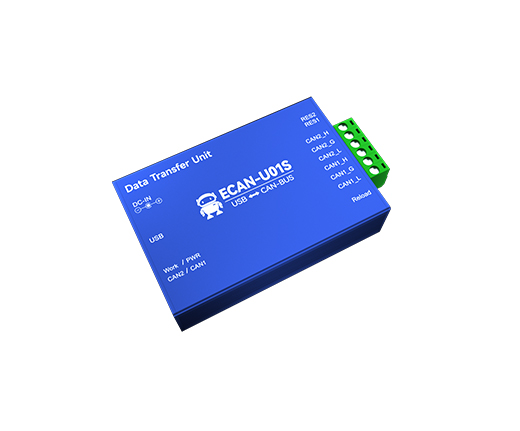

產品介紹：ECAN-U01S是集成2路CAN接口的高性能型CAN-bus總線通訊分析儀。該分析儀可兼容USB2.0總線全速規范，PC端可以通過USB接口快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 規格 | 說明 |
| 產品尺寸 | 102*64*24mm | 詳見安裝尺寸 |
| 產品重量 | 115g | 重量公差 5g |
| 工作溫度 | -40℃～85℃ | 滿足工業級使用需求 |
| 電壓范圍 | 8～28v DC | 建議使用 12V 或 24V |

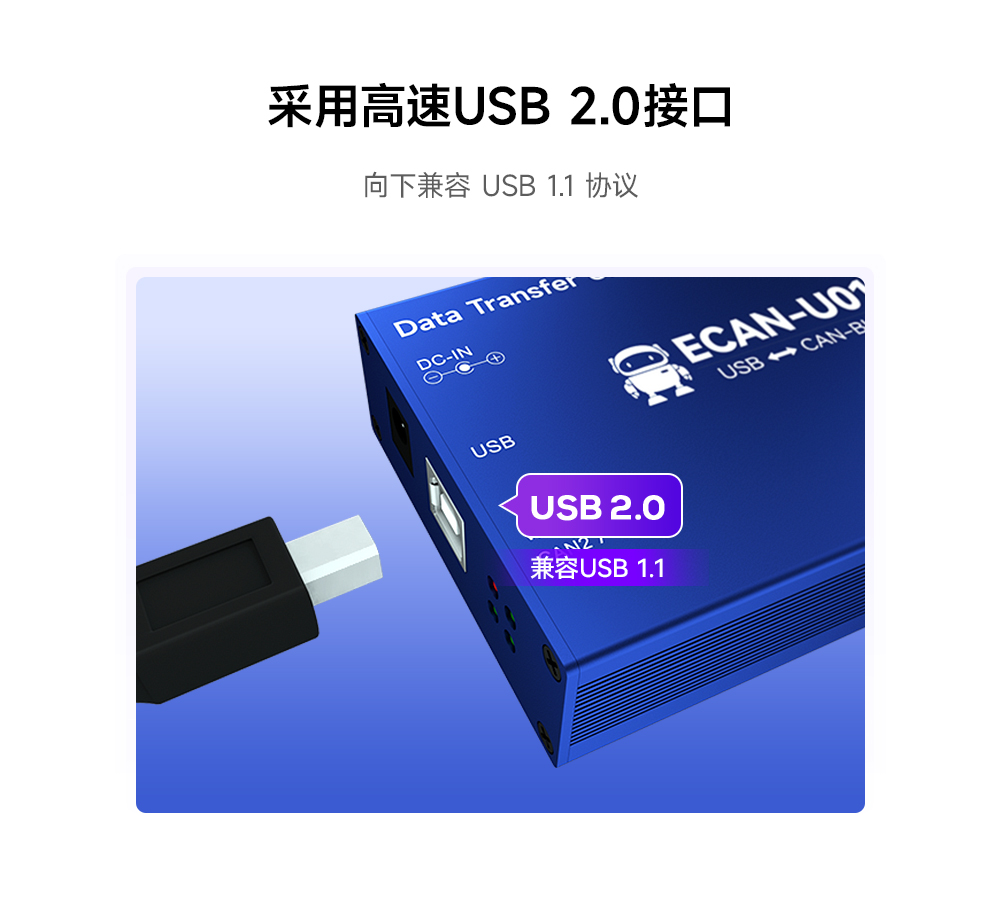

| 通訊接口 | USB | B 型 USB 接口 |
| CAN 波特率 | 出廠默認 100K | —— |

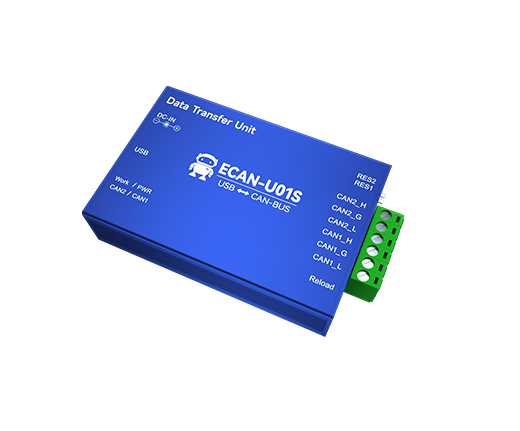

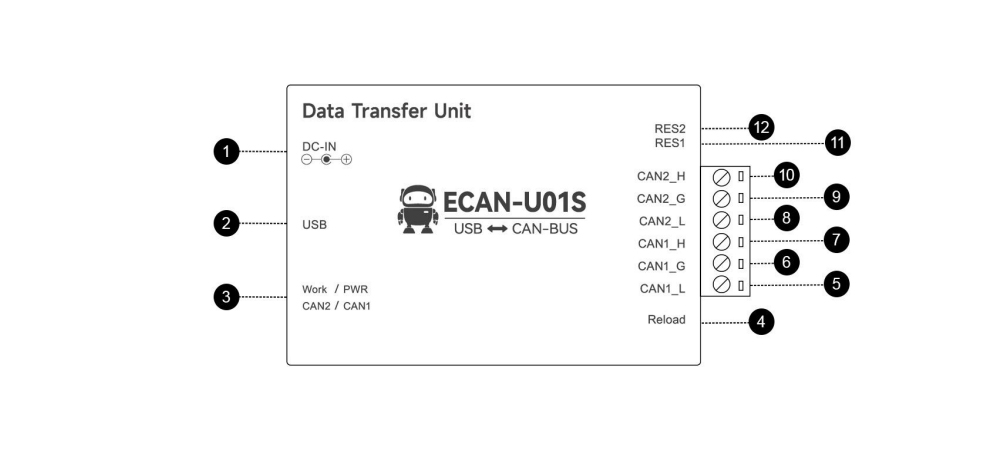

| 引腳（由左至右） | 端口 | 名稱 | 功能 |
| 1 | DC 8-28V | DC8-28V | USBCAN 輔助供電，一般不需要接 |
| 2 | USB | USB | USBCAN 供電，與電腦連接 |
| 3 | 指示燈 | 指示燈 | 設備指示燈，詳情見下文 |
| 4 | Reload | 恢復出廠按鍵 | 長按 5s 以上恢復出廠設置 |
| 5 | CAN1 | CAN1_L | CAN1_L 信號線（CAN 低） |
| 6 | CAN1 | CAN1_P | 屏蔽 |
| 7 | CAN1 | CAN1_H | CAN1_H 信號線（CAN 高） |
| 8 | CAN2 | CAN2_L | CAN2_L 信號線（CAN 低） |
| 9 | CAN2 | CAN2_G | CAN-GND 接地 |
| 10 | CAN2 | CAN2_H | CAN2_H 信號線（CAN 高） |
| 11 | RES1 | RES1 | CAN1 通道 120 歐姆匹配電阻開關 |
| 12 | RES2 | RES2 | CAN2 通道 120 歐姆匹配電阻開關 |
| 產品說明書 |
【用戶手冊】ECAN-U01S UserManual_CN  |
| 工具軟件 |
| 【參數配置】?jī)|佰特網絡配置工具 |
| 【USB驅動】USB驅動 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證證書 |
| 【CE認證】ECAN-U01S EMC證書.pdf |
| 【ROHS認證】ECAN-U01 ROHS證書.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
